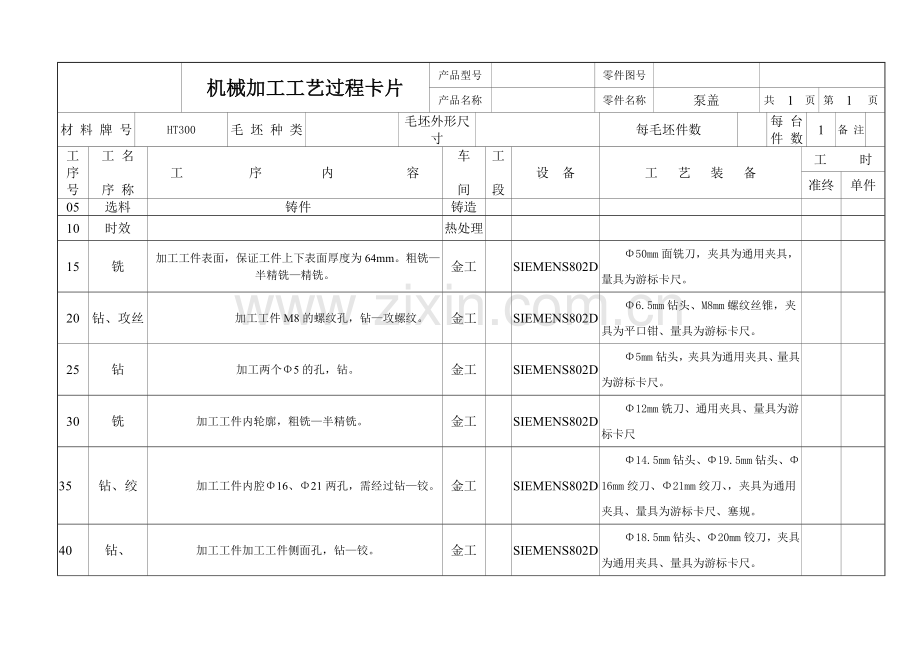

齿轮泵体机械加工工艺规程陕西国防工业职业技术学院机械加工工艺过程卡片产品型号零件图号产品名称零件名称泵盖共 1 页第 1 页材料牌号 HT300 毛坯种类毛坯外形尺寸每毛坯件数每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件 05 选料铸件铸造 10 时效热处理 15 铣加工工件表面，保证工件上下表面厚度为64mm。粗铣—半精铣—精铣。金工 SIEMENS802D Φ50mm面铣刀，夹具为通用夹具，量具为游标卡尺。 20 钻、攻丝加工工件M8的螺纹孔，钻—攻螺纹。金工 SIEMENS802D Φ6.5mm钻头、M8mm螺纹丝锥，夹具为平口钳、量具为游标卡尺。 25 钻加工两个Φ5的孔，钻。金工 SIEMENS802D Φ5mm钻头，夹具为通用夹具、量具为游标卡尺。 30 铣加工工件内轮廓，粗铣—半精铣。金工 SIEMENS802D Φ12mm铣刀、通用夹具、量具为游标卡尺 35 钻、绞加工工件内腔Φ16、Φ21两孔，需经过钻—铰。金工 SIEMENS802D Φ14.5mm钻头、Φ19.5mm钻头、Φ16mm绞刀、Φ21mm绞刀、，夹具为通用夹具、量具为游标卡尺、塞规。 40 钻、加工工件加工工件侧面孔，钻—铰。金工 SIEMENS802D Φ18.5mm钻头、Φ20mm铰刀，夹具为通用夹具、量具为游标卡尺。 45 铣、钻、铰加工工件底座平面以及底座上的4-φ11孔，铣—钻—铰。金工 SIEMENS802D Φ9.8mm钻头、Φ11mm绞刀，夹具为专用夹具、量具为游标卡尺。 50 检验 55 入库设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称零件名称泵盖共页第页车间工序号工序名称材料牌号金工 HT300 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数铣床普通铣床 1 夹具编号夹具名称切削液通用夹具乳化液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 01 粗铣工件表面 Φ50mm面铣刀 800 0.5 0.15 02 半精铣工件表面 Φ50mm面铣刀 900 0.6 0.10 03 精铣工件表面 Φ50mm面铣刀 1000 0.3 0.05 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨机械加工工序卡片产品型号零件图号产品名称零件名称泵盖共页第页车间工序号工序名称材料牌号金工 HT300 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数铣床 SIEMENS802D 1 夹具编号夹具名称切削液通用夹具乳化液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 01 钻M8的螺纹底孔Φ6.5mm Φ6.5mm钻头 800 0.5 2.0 4.0 1 02 攻M8的螺纹 M8螺纹丝锥 500 0.4 1.0 2.0 1 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨机械加工工序卡片产品型号零件图号产品名称零件名称泵盖共页第页车间工序号工序名称材料牌号金工 HT300 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数铣床 SIEMENS802D 编号夹具名称切削液通用夹具乳化液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 01 钻Φ5的孔 Φ5mm钻头 600 0.5 0.5 2.0 1 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨机械加工工序卡片产品型号零件图号产品名称零件名称泵盖共页第页车间工序号工序名称材料牌号金工 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数铣床 SIEMENS802D 编号夹具名称切削液通用夹具乳化液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 01 粗铣工件内轮廓 Φ12mm铣刀 600 0.5 0.5 2.0 1 02 半精铣工件内轮廓 Φ11.8mm铣刀 150 0.3 0.2 1.0 1 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨机械加工工序卡片产品型号零件图号产品名称零件名称泵盖共页第页车间工序号工序名称材料牌号金工 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数铣床 SIEMENS802D 编号夹具名称切削液通用夹具乳化液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 01 钻工件内腔Φ16、Φ21两孔 Φ14.5mm钻头、Φ19.5mm钻头、 600 0.5 0.5 2.0 1 02 铰工件内腔Φ16、Φ21两孔 Φ16mm绞刀、Φ21mm绞刀、 150 0.3 0.2 1.0 1 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨机械加工工序卡片产品型号零件图号产品名称零件名称泵盖共页第页车间工序号工序名称材料牌号金工 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数铣床 SIEMENS802D 编号夹具名称切削液通用夹具乳化液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 01 钻工件侧面孔 Φ18.5mm钻头 600 0.5 0.5 2.0 1 02 铰工件侧面孔 Φ20mm绞刀 150 0.3 0.2 1.0 1 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨机械加工工序卡片产品型号零件图号产品名称零件名称泵盖共页第页车间工序号工序名称材料牌号金工 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数铣床 SIEMENS802D 编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 01 粗铣工件底座平面 Φ50mm面铣刀、Φ12mm铣刀 600 0.5 0.5 2.0 1 02 钻底座上的4-φ11孔，铣—钻—铰。 Φ9.8mm钻头 600 0.3 0.2 1.0 1 03. 铰底座上的4-φ11孔，铣—钻—铰。 Φ11mm绞刀 150 0.2 0.1 1.0 1 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）朱晨
