《液压气动技术》形成性考核册

姓 名：
学 号：
得 分：
教师签名：

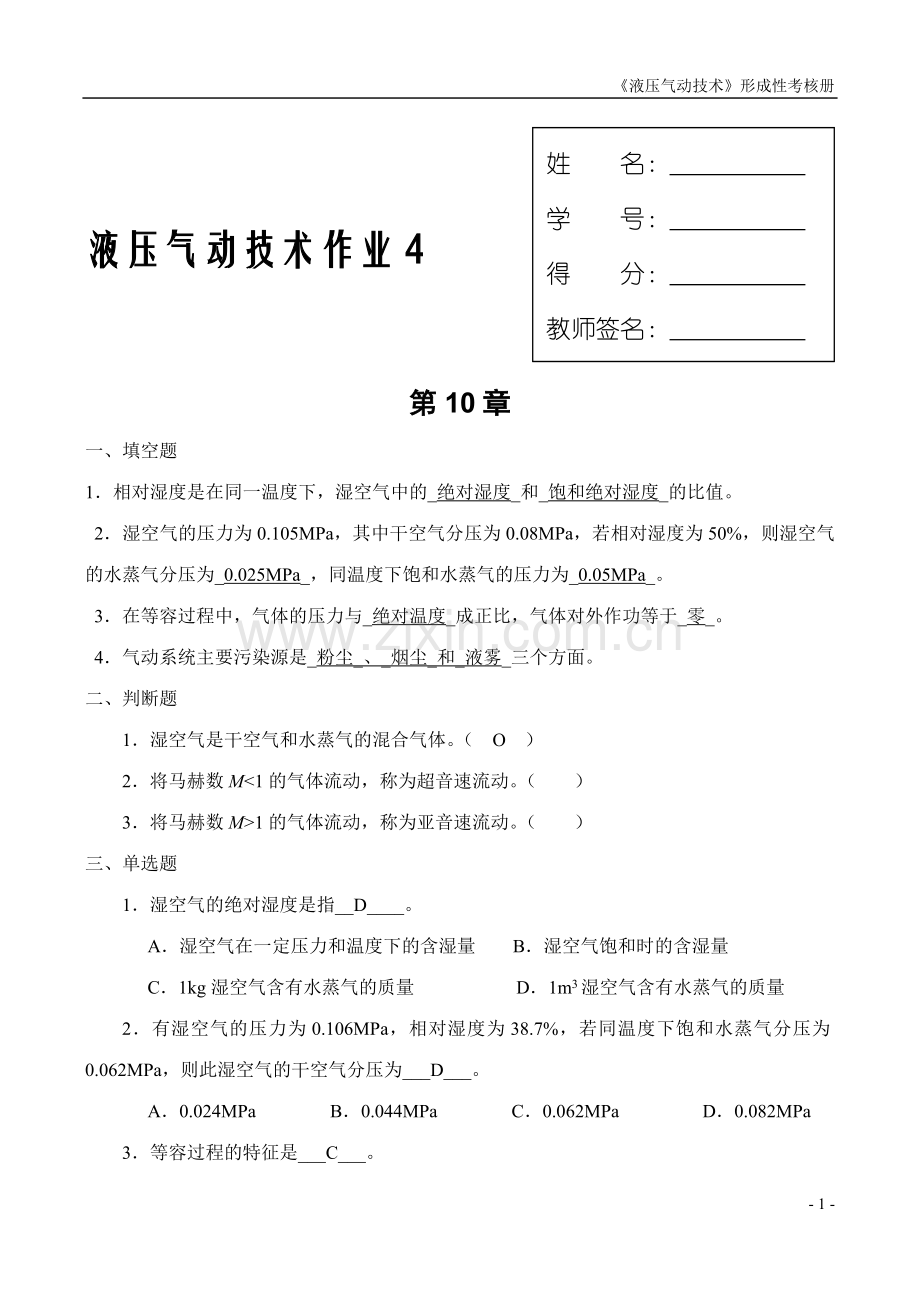

液压气动技术作业4

第10章
一、填空题
1．相对湿度是在同一温度下，湿空气中的_绝对湿度_和_饱和绝对湿度_的比值。
2．湿空气的压力为0.105MPa，其中干空气分压为0.08MPa，若相对湿度为50%，则湿空气的水蒸气分压为_0.025MPa_，同温度下饱和水蒸气的压力为_0.05MPa_。
3．在等容过程中，气体的压力与_绝对温度_成正比，气体对外作功等于_零_。
4．气动系统主要污染源是_粉尘_、_烟尘_和_液雾_三个方面。
二、判断题
1．湿空气是干空气和水蒸气的混合气体。（ O ）
2．将马赫数M<1的气体流动，称为超音速流动。（ ）
3．将马赫数M>1的气体流动，称为亚音速流动。（ ）
三、单选题
1．湿空气的绝对湿度是指__D____。
A．湿空气在一定压力和温度下的含湿量 B．湿空气饱和时的含湿量
C．1kg湿空气含有水蒸气的质量 D．1m3湿空气含有水蒸气的质量
2．有湿空气的压力为0.106MPa，相对湿度为38.7%，若同温度下饱和水蒸气分压为0.062MPa，则此湿空气的干空气分压为___D___。
A．0.024MPa B．0.044MPa C．0.062MPa D．0.082MPa
3．等容过程的特征是___C___。
A．气体的内能保持不变 B．气体的压力保持不变
C．气体对外不做功 D．气体与外界无热量交换
4．等温过程的特征是__A____。
A．气体的内能保持不变 B．气体的压力保持不变
C．气体对外不做功 D．气体与外界无热量交换
5．绝热过程的特征是____D__。
A．气体的内能保持不变 B．气体的压力保持不变
C．气体对外不做功 D．气体与外界无热量交换
四、计算题
1．绝对压力为0.5 MPa，温度为30ºC的空气，绝热膨胀到大气压时，绝热指数k＝1.4，求其膨胀后的空气温度。（提示：大气压强为0.1013MPa）

即膨胀后气体温度为－81℃。

2．设湿空气的压力为0.1013 MPa，温度为20ºC，相对湿度为50%，湿空气中饱和水蒸气分压力为pb＝0.0023MPa，饱和水蒸气的密度为ρ＝17.3g/m3。求：（1）绝对湿度；（2）含湿量。

第11章
一、填空题
1．为保证气动系统正常工作，需要安装_后冷却器_，将高温的压缩气体冷却，并析出水蒸气和油滴，并在其最低处，设有手动或自动_油水分离器_，以便排除各处冷凝的液态油、水等污染物。
2． _过滤器_滤尘能力较强，通常和_减压阀_、_油雾器_组装在一起被称为气动三联件，是气动系统中不可缺少的辅助装置。
3．贮气罐主要用于调节气流，使输出气流具有_流量_连续和_压力_稳定的性能。
4．在气动系统中，压缩空气经换向阀向大气排放，需要用_消声器_来降低排气噪声。
5．气-液阻尼缸是由将_气缸_和_液压缸_组合而成，它是以_压缩空气_为能源，并利用油液的_不可压缩性_来获得活塞的的平稳运动。
6．在气动系统中，每台气动装置的供气压力都需要用减压阀减压，按工作原理和使用范围不同，减压阀可分为_直动式_减压阀和_先导式_减压阀两种。
7．直动式溢流阀是利用阀芯上端的_弹簧力_直接与下端面的_液压力_相平衡来控制溢流压力的，通常直动式溢流阀只用于_低压_系统。
8．在气动缸的速度控制回路中，常使用由_单向阀_和_节流阀_并联组合而成的流量控制阀。对于双作用气动缸，为避免气动缸的爬行，应采用_排气节流_方式进行调速。。
二、判断题 “对的打O”
1．由空气压缩机产生的压缩空气，一般不能直接用于气压系统。（ O ）
2．空气压缩机铭牌上的流量是压缩空气的流量。（ ）
3．油水分离器安装在后冷却器之前，用来分离压缩空气中的水滴、油滴和杂质等。（ ）
4．油水分离器是一种空气净化设备，它安装于储气罐的出口处。（ ）
5．分水滤气器属于二次过滤器，具有较强的滤灰能力。（ O ）
6．气动回路一般不设排气管道。（ O ）
7．与液压执行元件相比，气动执行元件的运动速度快，工作压力低，适用于低输出力的场合。（ O ）
8．缓冲气动缸是依靠弹簧的平衡力使活塞运动速度减慢，实现缓冲作用的。（ ）
9．缓冲器是依靠弹簧的平衡力使活塞运动速度减慢，实现气缸的缓冲作用。（ ）
10．膜片式气缸因膜片的变形量有限，故其行程短，适用于气动夹具、自动调节阀及短行程工作场合。（ O ）
11．先导式溢流阀用压缩空气的气压作为控制信号，其先导阀是一个调压阀。（ O ）
12．通常将快速排气阀直接安装在气缸的排气口上，可用于加快气动缸的运动速度。（ O ）
三、单选题
1．为保证气动系统正常工作，需要在压缩机出口处安装__A__以降低压缩空气的温度，将水蒸气及污油雾冷凝成液态水滴和油滴。
A．后冷却器 B．油水分离器 C．干燥器 D．油雾器
2．气动系统使用__D__是为了使各种气动元件得到润滑，其安装位置应尽可能靠近使用端。
A．后冷却器 B．油水分离器 C．干燥器 D．油雾器
3．气动三联件的连接顺序是__B__。
A．油雾器→气压表→减压阀 B．分水滤气器→减压阀→油雾器
C．分水滤气器→油雾器→减压阀 D．减压阀→气压表→油雾器
四、计算题
单杆双作用气缸内径D=125mm，活塞杆直径d=32mm，工作压力p=0.45MPa，气缸负载功率η=0.5，试求此气缸的推力和拉力。

第12章
一、填空题
1．阅读以下双作用气动缸往复动作气动控制回路，试回答下列问题：

图 双作用气动缸往复动作气动控制回路
（1）三位五通电磁换向阀的左位能控制气缸_向右___运动，右位能控制气缸__向左__运动。O型中位控制气缸任意位置_停止__；（注：填“向右”、“向左”、“停止”）
（2）此回路采用__排气节流_方式调速；
（3）如需要消除噪音，排气口处的控制阀可更换为__排气消音节流阀___。
2．如图所示的双作用气动缸单往复动作气动控制回路，由一个手动控制换向阀1、一个行程阀4、一个单气动控制换向阀5、一个双气动换向阀2、一个顺序阀3等组成。试分析其工作过程：（注：填“向右”、“向左”、“停止”）

图 双作用气动缸单往复动作回路原理图
（1）启动手动控制换向阀1，控制气体经手动控制换向阀1送达双气动换向阀2的左控制端，气动缸活塞__向右___运动；
（2）手动控制换向阀1释放后，双气动换向阀2的左控制端、右控制端均无控制信号，双气动换向阀保持原状态，气动缸活塞__向左__运动；
（3）气动缸左腔压力上升，顺序阀3动作，气动换向阀5动作，当活塞杆压下机控阀4时，压缩空气经单气动换向阀5、机动换向阀4到达双气动换向阀2的右端，双气动换向阀2换向，气动缸活塞__向右___运动。
二、判断题“对的打O”
1．气-液联动速度控制回路以气压作为动力，利用气液转换器或气液阻尼气缸控制执行元件的运动速度，从而得到良好的调速效果。（ ）
2．如图所示的调速回路，由一个电磁换向阀、两个单向调速阀组成。试判断以下论述是否正确：

图 调速回路
（1）当电磁换向阀线圈K1得电，由单向调速阀2对回路进行流量控制，控制气动缸的运动速度；（ ）
（2）当电磁换向阀线圈K2得电，由单向调速阀2对回路进行流量控制，控制气动缸的运动速度；（ O ）
（3）图示的排气节流调速回路比进气节流回路气缸活塞的运动平稳性要好。（ O ）
