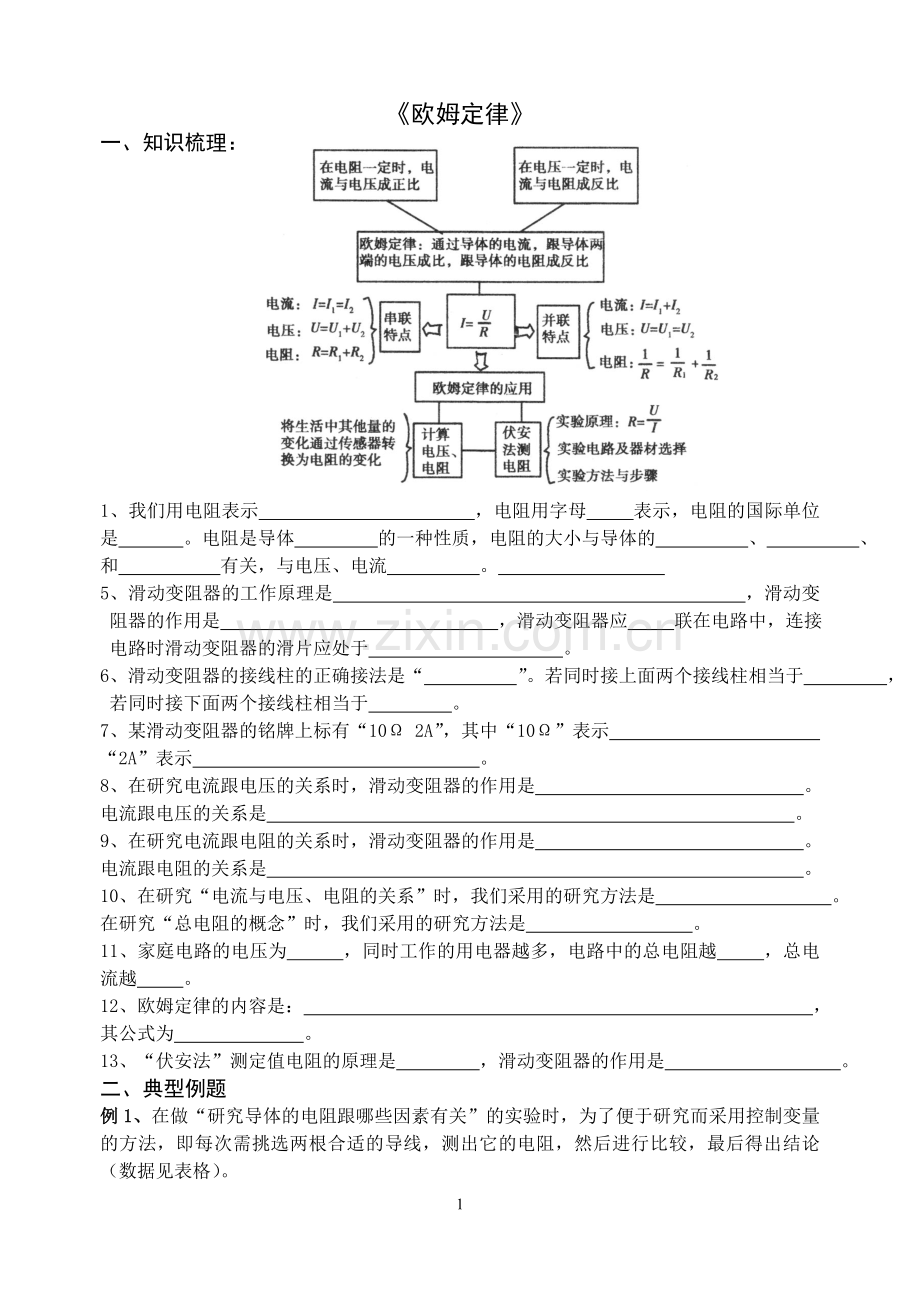

《欧姆定律》
一、知识梳理：

1、我们用电阻表示 ，电阻用字母 表示，电阻的国际单位是 。电阻是导体 的一种性质，电阻的大小与导体的 、 、 和 有关，与电压、电流 。
5、滑动变阻器的工作原理是 ，滑动变阻器的作用是 ，滑动变阻器应 联在电路中，连接电路时滑动变阻器的滑片应处于 。
6、滑动变阻器的接线柱的正确接法是“ ”。若同时接上面两个接线柱相当于 ，若同时接下面两个接线柱相当于 。
7、某滑动变阻器的铭牌上标有“10Ω 2A”，其中“10Ω”表示 “2A”表示 。
8、在研究电流跟电压的关系时，滑动变阻器的作用是 。
电流跟电压的关系是 。
9、在研究电流跟电阻的关系时，滑动变阻器的作用是 。
电流跟电阻的关系是 。
10、在研究“电流与电压、电阻的关系”时，我们采用的研究方法是 。在研究“总电阻的概念”时，我们采用的研究方法是 。
11、家庭电路的电压为 ，同时工作的用电器越多，电路中的总电阻越 ，总电流越 。
12、欧姆定律的内容是： ，
其公式为 。
13、“伏安法”测定值电阻的原理是 ，滑动变阻器的作用是 。
二、典型例题

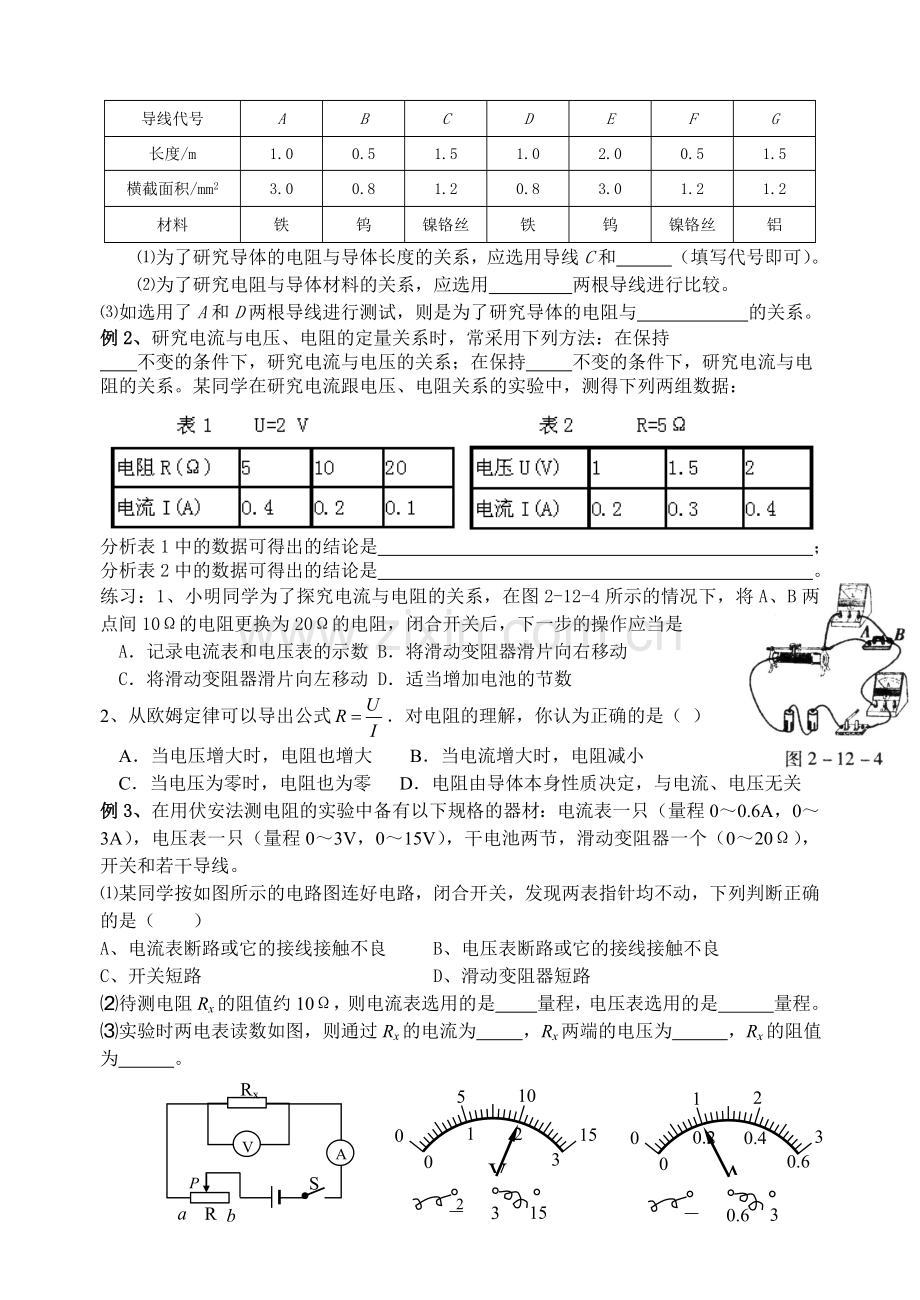

例1、在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究而采用控制变量的方法，即每次需挑选两根合适的导线，测出它的电阻，然后进行比较，最后得出结论（数据见表格）。
导线代号
A
B
C
D
E
F
G
长度/m
1.0
0.5
1.5
1.0
2.0
0.5
1.5
横截面积/mm2
3.0
0.8
1.2
0.8
3.0
1.2
1.2
材料
铁
钨
镍铬丝
铁
钨
镍铬丝
铝
⑴为了研究导体的电阻与导体长度的关系，应选用导线C和　　　（填写代号即可）。
⑵为了研究电阻与导体材料的关系，应选用　　　 两根导线进行比较。
⑶如选用了A和D两根导线进行测试，则是为了研究导体的电阻与　　　　　 的关系。
例2、研究电流与电压、电阻的定量关系时，常采用下列方法：在保持
不变的条件下，研究电流与电压的关系；在保持 不变的条件下，研究电流与电阻的关系。某同学在研究电流跟电压、电阻关系的实验中，测得下列两组数据：
分析表1中的数据可得出的结论是 ；
分析表2中的数据可得出的结论是 。
练习：1、小明同学为了探究电流与电阻的关系，在图2-12-4所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．将滑动变阻器滑片向左移动 D．适当增加电池的节数
2、从欧姆定律可以导出公式．对电阻的理解，你认为正确的是（ ）
A．当电压增大时，电阻也增大 B．当电流增大时，电阻减小
C．当电压为零时，电阻也为零 D．电阻由导体本身性质决定，与电流、电压无关
例3、在用伏安法测电阻的实验中备有以下规格的器材：电流表一只（量程0～0.6A，0～3A），电压表一只（量程0～3V，0～15V），干电池两节，滑动变阻器一个（0～20Ω），开关和若干导线。
⑴某同学按如图所示的电路图连好电路，闭合开关，发现两表指针均不动，下列判断正确的是（ ）
A、电流表断路或它的接线接触不良 B、电压表断路或它的接线接触不良
C、开关短路 D、滑动变阻器短路
⑵待测电阻Rx的阻值约10Ω，则电流表选用的是　 　量程，电压表选用的是　　　量程。
⑶实验时两电表读数如图，则通过Rx的电流为　　 ，Rx两端的电压为　　 ，Rx的阻值为　　　。

a
P
V
A
S
b

Rx
R
0
1
2
3
V
0
5
10
15

－
3
15
0
0.2
0.4
0.6
A
0
1
2
3
－
0.63
3

2
