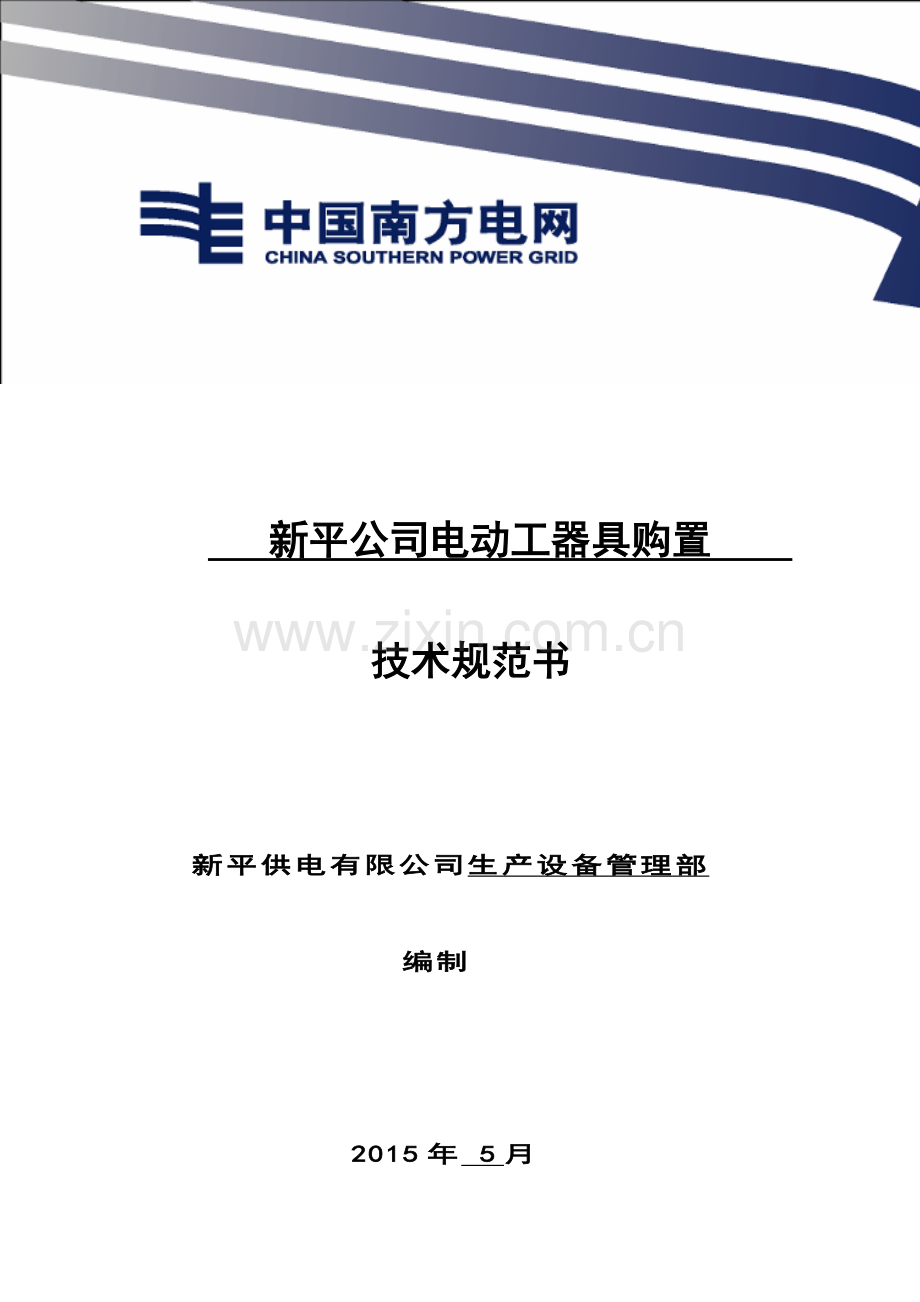

新平公司电动工器具购置
技术规范书

新平供电有限公司生产设备管理部
编制

2015年 5月

技术规范书使用说明
1. 本技术规范书仅适用于地市级授权采购物资。
2. 涉及一二级物资时采用网、省公司技术标书标准版本。
3. 技术规范书的页面、标题等均为统一格式，不得随意更改。
4. 采购申请部门应根据物资特性应遵循的主要标准、技术参数、采购范围等明确具体内容。

1
新平供电有限公司技术规范书
目 次

1、总则 1
2、应遵循的主要标准 2
3、使用条件 2
4、技术要求 3
5、试验 3
6、包装、运输、贮存和质量保证 4
7、采购范围 4
8、其他要求 4

物资需求一览表
序号
物资名称
主要参数
单位
数量
备注
1
机械式角钢打孔机
适用范围:铜（铝）设备线夹<40-<63（AF）；允许板厚mm：铜排10，铝牌16，钢6；冲模直径(mm)：Φ11Φ13Φ15Φ17Φ19Φ21；重量：<5KG； 长×宽mm：360×250；出力KN：200-500；手搬力KN：<0.25
台
5

2
手持电钻
适用范围：混泥土、钢材、木材等 ；正反转向：有；钻头最大直径：混泥土 16毫米；钢 12毫米；木材 30毫米；夹头的夹紧范围：1,5-13毫米；锤击率：0 – 41600 次/分钟；负载转速：<5000（转/分钟）；额定功率； <1000（W）；额定扭力：>1.5NM；冲击频率；48000（Hz）；绝缘等级：Ⅱ；电压：交流220V；重量: <3（kg）
台
5

3
高枝油锯
功率：0.8KW/1.1HP；总长度(含切割附件): <2.85米；发动机：单缸 风冷 二冲；额定功率：0.7kw/6500rpm ；最大扭矩：1.1N.M/5500rpm ；导板长度(英寸)：10/12；排量：<40cc；修剪长度：500mm ；重量：<8.0kg
台
5

4
充电式机械压接钳
压接力：55kN；行程/开口宽度：n/a；压接范围（Cu/AL）:240/185mm2；压接次数：约300@150 mm2的铜，DIN 配有错误显示的集成压力测试含电池重量：4.8kg；高性能18V锂电池。
台
1

5
充电式螺母破碎机
工作液压（kgf/cm2） 700；外形尺寸（mm） 390×250×85 ；重量（kg） 8；工作出力（ton） 13；最大六角螺母对边（mm） 36；最小六角螺母对边（mm） 19；最大螺母厚度（mm） 34 ；最大螺杆尺寸 24 ；标准配件 12V 3.0AH可充电池
台
1

新平供电有限公司技术规范书
1、总则
1.1 本技术规范书适用于新平公司购买的电动工器具的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 提供的设备必须提供在电力系统商业运行的良好记录。
1.3 本技术规范书提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 供应商应提供符合本技术规范书和工业标准的优质产品。
1.4 如果供应商没有以书面形式对本技术规范书的条文提出异议, 则意味着供应商提供的设备(或系统)完全符合本技术规范书的要求。如有异议, 不管是多么微小, 都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。
1.5 本技术规范书所使用的标准如遇与供应商所执行的标准不一致时, 按较高标准执行。
1.6 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.7 本技术规范书未尽事宜, 由买卖双方协商确定。
1.8 供应商在应标技术规范书中应如实反映应标产品与本技术规范书的技术差异。如果供应商没有提出技术差异，而在执行合同的过程中，采购方发现供应商提供的产品与其应标技术规范书的条文存在差异，采购方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.9 供应商应在应标技术部分按本技术规范书的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.10 供应商应充分理解本技术规范书并按本技术规范书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
2、应遵循的主要标准
下列标准所包含的条文, 通过在本技术规范书中引用而构成本技术规范书的基本条文。在本技术规范书出版时, 所示版本均为有效。所有标准都会被修订, 使用本技术规范书的各方应探讨使用下列标准最新版本的可能性。按标准号顺序排列标准，如果各标准要求有所不同，满足更高的标准要求。
GB4343—1995
《家用和类似用途电动、电热器具，电动工具以及类似电器的无线电特性测量方法和允许值》
GB3883
《手持式电动工具的安全》
GB 3883.6-2012
手持式电动工具的安全 第2部分:电钻和冲击电钻的专用要求
GB 19726.2-2013
林业机械 便携式油锯安全要求和试验 第2部分:修枝油锯
GB 19726.1-2013
林业机械 便携式油锯安全要求和试验 第1部分:林用油锯
JB/T 8457-1996
低挤压压接钳的一般要求和试验方法
GB/T 30751-2014
建筑施工机械与设备 移动式破碎机 安全要求
GB 3883.9-2012
手持式电动工具的安全 第2部分:攻丝机的专用要求
GB/T 3787-2006
手持式电动工具的管理、使用、检查和维修安全技术规程
3、使用条件
3.1 正常工作大气条件
a) 环境温度：-10℃～+40℃；
b) 最大相对湿度：95%；
c) 海拔高度：>2000m
d) 地震烈度：8度
水平加速度：0.25g
垂直加速度：0.125g
e）防护等级 IP30
f）安装垂直倾斜度不超过5%
3.2 贮存、运输环境条件
a) 装置在运输中允许的环境温度-40℃～＋70℃，相对湿度不大于85%；
b) 在贮存中允许的环境温度-25℃～＋55℃，相对湿度不大于85%，在不施加任何激励量的条件下，装置不出现不可逆变化。
3.3 周围环境
a) 场地符合GB/T 9361-1988中B类安全要求；
b) 使用地点不出现超过GB/T 11287规定的严酷等级为I级的振动；不发生GB/T 17742－1999规定的烈度为Ⅶ度的地震；
c) 使用地点无爆炸危险的物质，周围介质中不含有能腐蚀金属、破坏绝缘和表面敷层的介质及导电介质，没有严重的霉菌存在。
4、技术要求
4.1机械式角钢打孔机
4.1.1基本参数
适用范围:铜（铝）设备线夹<40-<63（AF）
允许板厚mm：铜排10，铝牌16，钢6
冲模直径(mm)：Φ11Φ13Φ15Φ17Φ19Φ21
重量：<5KG
长×宽mm：360×250
出力KN：200-500
手搬力KN：<0.25
主材：钢
4.1.2技术性能要求
性能要求: a、便携式机械打孔机利用杠杆原理、丝杆施力、操作方便省力、冲孔效率高、冲一次孔仅需20-30秒；b、主受力头选用超高强度合金钢制造，具有重量轻、经久耐用、携带方便之特点；c、设计结构简单，使用操作方便，无需电源，省时、省力。特别适用于高空作业。
4.2手持电钻
4.2.1基本参数
适用范围：混泥土、钢材、木材等
正反转向：有
钻头最大直径：混泥土 16毫米；钢 12毫米；木材 30毫米
夹头的夹紧范围：1,5-13毫米
锤击率：0 – 41600 次/分钟
负载转速：<5000（转/分钟）
额定功率； <1000（W）
额定扭力：>1.5NM
冲击频率；48000（Hz）
绝缘等级：Ⅱ
电压：交流220V。
重量: <3（kg）
4.2.2技术性能要求
性能要求: 能在混凝土地板、墙壁、砖块，石料，木板和多层材料上进行冲击打孔；另外 还可以在木材、金属、陶瓷和塑料上进行钻孔和攻牙而配备有电子调速装备作顺/ 逆转、安全键、散热、稳定、防滑等功能；方便手握、电线的收纳、拆装等。
4.3 高枝油锯
4.3.1基本参数
功率：0.8KW/1.1HP
总长度(含切割附件): <2.85米
发动机：单缸 风冷 二冲
额定功率：0.7kw/6500rpm
最大扭矩：1.1N.M/5500rpm
导板长度(英寸)：10/12
排量：<40cc
修剪长度：500mm
重量：<8.0kg
4.3.2技术性能要求
性能要求: 用于森林采伐、造材、打枝等以及木场造材、铁路枕木锯截等作业。尤其适用于高处危险之地的修剪。该厂品应具有功率大、振动小、锯切效率高、伐木成本低、携带方便，使用简单等特点。
4.4充电式机械压接钳
4.4.1基本参数
压接力：55kN
行程/开口宽度：n/a
压接范围（Cu/AL）:240/185mm2
压接次数：约300@150 mm2的铜，DIN 配有错误显示的集成压力测试含电池重量：4.8kg
超级安全，超级实用
用于多重压接（取决于型号）的自动复位停止（ARS）；用于剪切工具的手动复位停止（MRS)
工作空间照明；出现故障时的红色LED显示及声音信号
双组件握手区域的人体工程学设计
高性能18V锂电池。
4.4.2技术性能要求
性能要求：a、具有单片机检测压力，从而提供安全保护,关闭电机、复位后自动操作；b、当达到最大输出压力工具自动收回活塞；c、手动缩回活塞定位防止不正确的操作；d、配备双柱塞泵,其特点是它的一种快速方法对接头模具的运动；e、头部能360°旋转，可以进入狭窄的角落和其他困难的工作区域工作；f、红灯或者有响声，说明工具错误操作；g、通过按键操作，方便简单；h、锂电池有自我放电现象。
4.5充电式螺母破碎机
4.1.1基本参数
工作液压（kgf/cm2） 700
外形尺寸（mm） 390×250×85
重量（kg） 8
工作出力（ton） 13
最大六角螺母对边（mm） 36
最小六角螺母对边（mm） 19
最大螺母厚度（mm） 34
最大螺杆尺寸 24
标准配件 12V 3.0AH可充电池
4.1.2技术性能要求
性能要求：a、是高效拆除锈蚀螺帽的机具；b、采用高能量的电池为动力，重量轻，特别适用输配电杆塔等高空作业;c、头部为倾斜状，易于破碎大部分密集螺帽，每个破碎时间仅为10秒;d、360度可旋转工作头适合不同的工作角度。
5、试验（根据项目、设备具体要求执行此项）
5.1 型式试验
在下列任一情况下, 设备须进行型式试验：
5.1.1 新设计投产的设备(包括转厂生产), 在鉴定前应进行新产品定型的型式试验。
5.1.2 连续生产的设备, 应每3年对出厂检验合格的设备进行一次型式试验。
5.1.3 当改变制造工艺或主要元件, 而影响设备的性能时, 均应对首批投入生产的合格品进行型式试验。
5.2 出厂试验
设备均应进行出厂试验, 经质量检验部门确认合格后方能出厂, 并应具有证明产品合格的出厂证明书及出厂试验报告。
在设备交货之前在供应商厂内进行下列工厂试验项目, 以表明设备符合本技术条件书规定的要求。采购方代表参加作为试验见证。
6、包装、运输、贮存和质量保证
6.1 设备制造完成并通过试验后应及时包装, 否则应得到切实的保护, 确保其不受污损。
6.2 所有部件经妥善包装或装箱后, 在运输过程中尚应采取其它防护措施, 以免散失损坏或被盗。
6.3 在包装箱外应标明需方的订货号、发货号。
6.4 各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
6.5 包装箱上应有明显的包装储运图示标志(按GB/T 191-2008)。
6.6 整体产品或分别运输的部件都要适合运输和装载的要求。
6.7 随产品提供的技术资料应完整无缺。
6.8 订购的新型产品除应满足本技术规范书外， 供应商还应提供产品的鉴定证书。
6.9 供应商应保证制造过程中的所有工艺、材料等（包括供应商的外购件在内）均应符合本技术规范书的规定。若采购方根据运行经验指定供应商提供某种外购零部件，供应商应积极配合。
6.10 供应商应遵守本技术规范书中各条款和工作项目的ISO9000、GB/T1900质量保证体系, 该质量保证体系已经过国家认证和正常运转。
6.11 设备的各种配件, 应选择具有生产许可证的专业制造厂家的产品。
6.12 供应商还应提供相关试验报告。
7、供货范围
供应商应确保供货范围完整，以能满足用户安装、运行要求为原则, 在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项(属供应商供货范围)由供应商补充。
7.1.项目名称：新平公司电动工器具购置项目。
7.2.采购内容：购置机械式角钢打孔机5台、手持电钻5台、高枝油锯5台、充电式机械压接钳1台、充电式螺母破碎机1台。
8、其他要求
8.1供应商资格要求
供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过30台以上或高于本招标书技术规范的设备，并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。供应商应该是新平供电有限公司、玉溪供电局或云南电网有限公司的2015年的合格供应商。具备以上电动工器具生产、供应能力或能提供技术咨询、售后服务等，依法设立的企业法人，包括物资制造商、取得制造商授权的经销商和代理商等。
8.2评分标准建议
供应商应在系统内具有良好的业绩，最近3年在云南电网有限公司的供应商评价中合格，保证供应产品的质量及后续的维护服务。
8.3供货时间要求
供应商应保障在购买合同签订一个月内完成电动工器具的供货。
8.4产品对环境的影响
制造厂应该提供有关设备对环境影响所需要的材料。任何已知的化学危险和环境危害应在手册或使用说明中明确。
制造厂应该对有关设备的不同材料的使用寿命和拆除的程序给予必要的指导，对再循环使用的可能性给予简要说明。
8.5其他补充
8.5.1 供应商在交货时对订货方的人员进行相应的培训，培训内容包括操作使用、故障判断方法、注意事项、保养维护等。
8.5.2供应商应在投标书中作出对提供的电动工器具的质保期和保修期限的承诺。
