混凝土生产企业实验室水泥检测实施细则-外加剂细则单行本.doc

[键入文字]

一、 适用范围
本实施细则适用于混凝土生产企业内部试验室检测生产用外加剂的所需项目。
二、技术标准：
GB8076 混凝土外加剂；
JC473 混凝土泵送剂；
GB/T8077 混凝土外加剂匀质性试验方法；
GB50119 混凝土外加剂应用技术规范；
GB/T8075 混凝土外加剂定义、分类、命名与术语；
GB/T1346 水泥标准稠度用水量、凝结时间、安定性检验方法；
GB/T2419-1994 水泥胶砂流动度测定方法；
GB/T17671 水泥胶砂强度检验方法（ISO法）；
三、检测项目
固体含量、密度、PH值、水泥净浆流动度、水泥砂浆减水率
四、一般要求
1、试验次数与要求
1.1每项测定的试验次数规定为两次。用两次试验平均值表示测定结果。
1.2本标准所用的水为蒸馏水或同等纯度的水（水泥净浆流动度、水泥砂浆工作性除外）。
2、允许差
2.1本标准所列允许差为绝对偏差。
2.2室内允许差：同一分析试验室同一分析人员（或两个分析人员），采用本标准方法分析同一试样时，两次分析结果应符合允许差规定。如超出允许范围，应在短时间内进行第三次测定（或第三者的测定），测定结果与前两次或任一次分析结果之差值符合允许差规定，则取其平均值，否则，应查找原因，重新按上述规定进行分析。
五、检测方法
1、固体含量试验方法
1.1 仪器
A 天平：分析天平，不应低于四级，精确至0.0001g；
B 鼓风电热恒温干燥箱：温度范围0℃～200℃；
C 带盖称量瓶：25mm×40mm、40 mm×25 mm；
D 干燥器：内盛变色硅胶。
1.2 试验步骤
1.2.1将洁净带盖称量瓶放入烘箱内，于100-105℃烘30min，取出置于干燥箱内，冷却30min后称量，重复上述步骤直至恒重，其质量为m0。

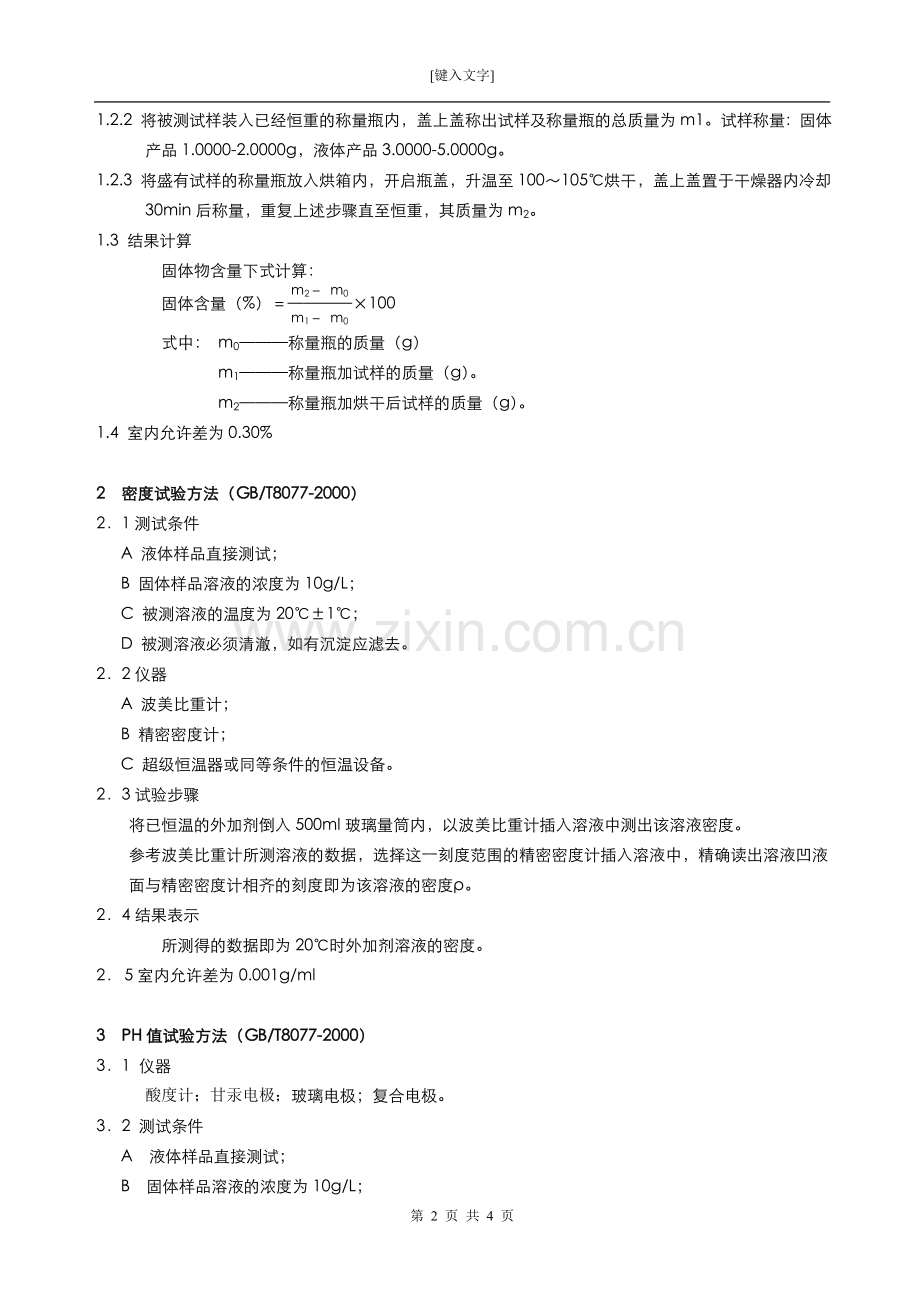

1.2.2 将被测试样装入已经恒重的称量瓶内，盖上盖称出试样及称量瓶的总质量为m1。试样称量：固体产品1.0000-2.0000g，液体产品3.0000-5.0000g。
1.2.3 将盛有试样的称量瓶放入烘箱内，开启瓶盖，升温至100～105℃烘干，盖上盖置于干燥器内冷却30min后称量，重复上述步骤直至恒重，其质量为m2。
1.3 结果计算
　　 固体物含量下式计算：
m2－ m0
固体含量（%）＝————×100
m1－ m0
式中： m0———称量瓶的质量（g）
　　　 m1———称量瓶加试样的质量（g）。
　　　 m2———称量瓶加烘干后试样的质量（g）。
1.4 室内允许差为0.30%

2 密度试验方法（GB/T8077-2000）
2．1测试条件
A 液体样品直接测试；
B 固体样品溶液的浓度为10g/L；
C 被测溶液的温度为20℃±1℃；
D 被测溶液必须清澈，如有沉淀应滤去。
2．2仪器
A 波美比重计；
B 精密密度计；
C 超级恒温器或同等条件的恒温设备。
2．3试验步骤
将已恒温的外加剂倒入500ml玻璃量筒内，以波美比重计插入溶液中测出该溶液密度。
参考波美比重计所测溶液的数据，选择这一刻度范围的精密密度计插入溶液中，精确读出溶液凹液面与精密密度计相齐的刻度即为该溶液的密度ρ。
2．4结果表示
　　所测得的数据即为20℃时外加剂溶液的密度。
2． 5室内允许差为0.001g/ml

3 PH值试验方法（GB/T8077-2000）
3．1 仪器
酸度计；甘汞电极；玻璃电极；复合电极。
3．2 测试条件
A 液体样品直接测试；
B 固体样品溶液的浓度为10g/L；
C 被测溶液的温度为20℃±3℃。
3．3试验步骤
A 校正：按仪器的出厂说明书校正仪器。
B 测量：当仪器校正好后，先用水，再用测试溶液冲洗电极，然后再将电极浸入被测溶液中轻轻摇动试杯，使溶液均匀。待到酸度计的读数稳定1min，记录读数。测量结束后，用水冲洗电极，以待下次测量。
3．4 结果表示：酸度计测出的结果即为溶液的PH值。
3．5 室内允许差为0.2。

4 水泥砂浆减水率（GB/T8077-2000）
本方法适用于测定外加剂对水泥的分散效果，以水泥砂浆减水率表示其工作性，当水泥净浆流动度试验不明显时可用此法。
4．1仪器
A 胶砂搅拌机：符合JG/T681的要求；
B 跳桌、截锥圆模及模套、圆柱捣棒、卡尺均符合GB/T2419的规定。
C 抹刀
D 天平：称量100g，分度值0.01g；
E 天平：称量1000g。
4．2材料
A 水泥；
B ISO标准砂。
C 砂的颗粒级配及其湿含量完全符合ISO标准砂的规定，各级配以1350g±5g量的塑料袋混合包装，但所用的塑料袋材料不得影响砂浆工作性试验结果。
D 外加剂。
4． 3试验步骤
A 基准砂浆流动度用水量的测定：
a) 先使搅拌机处于待工作状态，然后按以下程序进行操作；把水加入锅里，再加入水泥450g，把锅放在固定架上，上升至固定位置，然后立即开动机器，低速搅拌30s。在第二个30s开始的同时均匀地将砂子加入，机器转至高速再拌30s。停拌90s，在第一个15s内用一抹刀将叶片和锅壁上的胶砂刮入锅中间，在高速下继续搅拌60s，各个阶段搅拌时间误差应在±1s以内。
b）在拌合砂浆的同时，用湿布抹擦跳桌的玻璃台面，捣棒、截锥圆模及模套内壁，并把它们置于玻璃台面中心，盖上湿布，备用。
c）将拌好的砂浆迅速地分两次装入模内，第一次装至截锥圆模的三分之二处，用抹刀在相互垂直的两个方向各划5次，并用捣棒自边缘向中心均匀捣15次，接着装第二层砂浆，装至高出截锥圆模约20mm，用抹刀划10次，同样用捣棒捣10次，在装胶砂与捣实时，用手将截锥圆模按住，不要使其产生移动。
d）捣好后取下模套，用抹刀将高出截锥圆模的砂浆刮去并抹平，随即将截锥圆模垂直向上提起置于台上，立即开动跳桌，以每秒一次的频率使跳桌连续跳动30次。
e）跳动完毕用卡尺量出砂浆底部流动直径，取互相垂直的两个直径的平均值为该用水量时的砂浆流动度，用mm表示。
f）重复上述步骤，直至流动度达到180±5mm，当砂浆流动度为180±5mm时的用水量即为基准砂浆流动度的用水量M０。
B 将水和外加剂加入锅里搅拌均匀，按（A）的操作步骤测出掺外加剂砂浆流动度达180±5mm时的用水量M1。
C 将外加剂和基准砂浆流动度的用水量M０加入锅中，人工搅拌均匀，再按（A）的操作步骤，测定加入基准砂浆流动度的用水量时的砂浆流动度，以mm表示。
4.4 结果表示
　　砂浆减水率按下式计算：
　　　　　　　　 　 　 M0－M1
砂浆减水率（%）＝--------×100
M0
式中：M0———基准砂浆流动度为180±5mm时的用水量（g）；
　　 M1——掺外加剂的砂浆流动度为180±5mm时的用水量（g）。
注明所用水泥的标号、名称、型号及生产厂。
4.5 室内允许误差为砂浆减水率1.0％
5 水泥净浆流动度（（GB/T8077-2000）
5.1 仪器
A 水泥净浆搅拌机
B 截锥圆模：上口直径36mm、下口直径60mm，内壁光滑无接缝的金属制品；
C 玻璃板：400mm×400mm×5mm
D 托盘天平：称量100g，分度值0.01g，
E 药物天平：称量1000g，分度值1g；
F 秒表、刮刀、钢直尺：300mm
5.2 试验步骤：
A 将玻璃板放置在水平位置，用湿布抹擦玻璃及截锥圆模、搅拌器及搅拌锅，使其表面湿而不带水渍，将截锥圆模放在玻璃板的中央，并用湿布覆盖待用。
B 称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，搅拌4min ;
C 将拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任水泥净浆在玻璃板上流动，至30s用直尺量取流淌部分互相垂直的两个方向的最大两个直径。取平均值作为水泥净浆流动度。
5.3结果表示：
表示净浆流动度时，需注明用水量，所用水泥的强度等级标号、名称、型号及生产厂和外加剂掺量。
5.4室内允许误差为5mm
第 4 页 共 4 页
