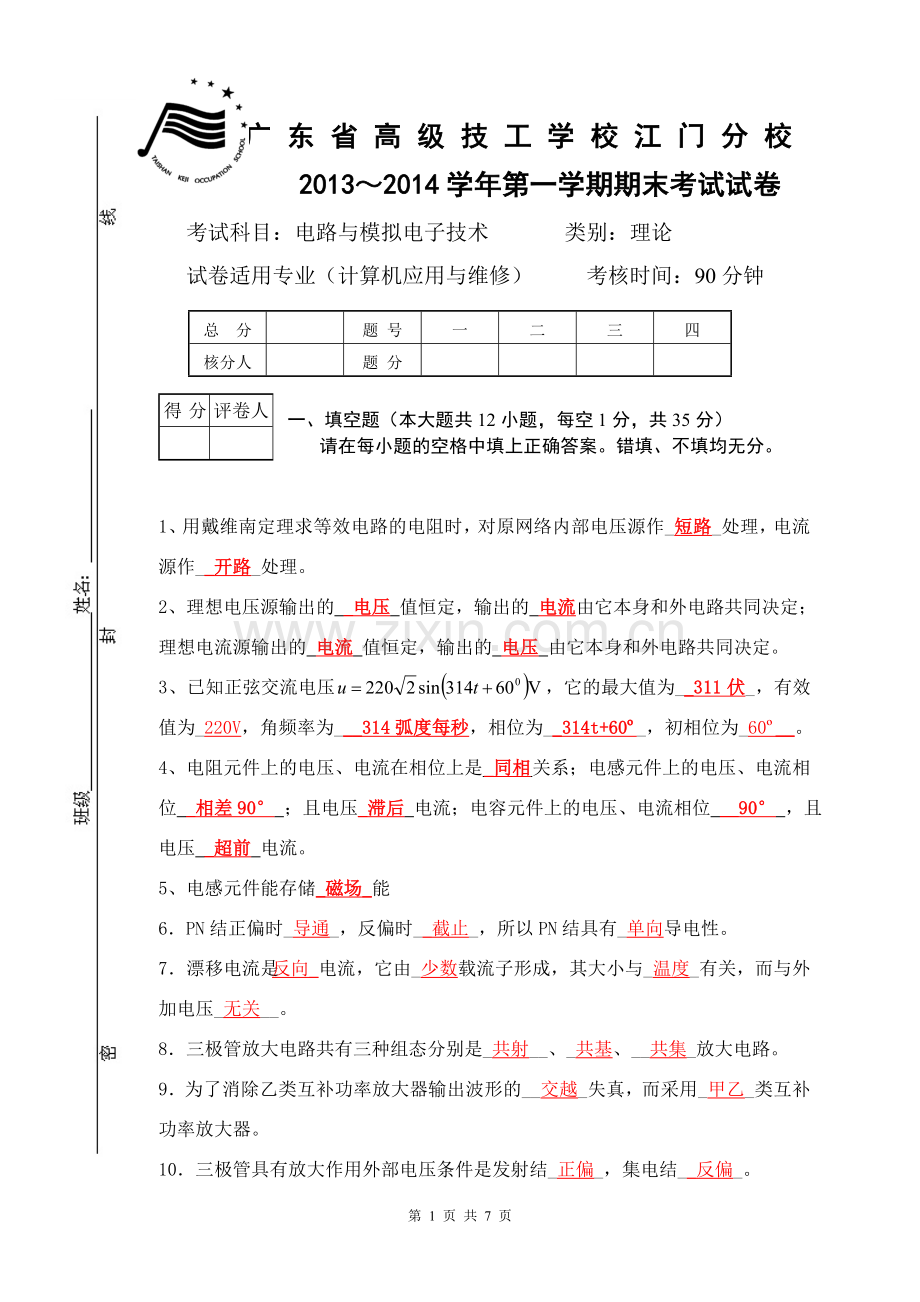

1、 广东省高级技工学校江门分校 20132014学年第一学期期末考试试卷考试科目:电路与模拟电子技术 类别:理论试卷适用专业(计算机应用与维修) 考核时间:90分钟总 分题 号一二三四核分人题 分得 分评卷人一、填空题(本大题共12小题,每空1分,共35分)请在每小题的空格中填上正确答案。错填、不填均无分。1、用戴维南定理求等效电路的电阻时,对原网络内部电压源作_短路_处理,电流源作_开路_处理。2、理想电压源输出的 _电压 值恒定,输出的 电流由它本身和外电路共同决定;理想电流源输出的 电流 值恒定,输出的 电压 由它本身和外电路共同决定。3、已知正弦交流电压,它的最大值为_311伏_,有效值

2、为_220V,角频率为_314弧度每秒,相位为_314t+60_,初相位为_60_。4、电阻元件上的电压、电流在相位上是 _同相 关系;电感元件上的电压、电流相位 _相差90 ;且电压_滞后 电流;电容元件上的电压、电流相位 _90 ,且电压 _超前 电流。5、电感元件能存储_磁场_能 6PN结正偏时_导通_,反偏时_截止_,所以PN结具有_单向导电性。7漂移电流是反向_电流,它由_少数载流子形成,其大小与_温度_有关,而与外加电压_无关_。8三极管放大电路共有三种组态分别是_共射_、_共基、_共集_放大电路。9为了消除乙类互补功率放大器输出波形的_交越_失真,而采用_甲乙_类互补功率放大器。

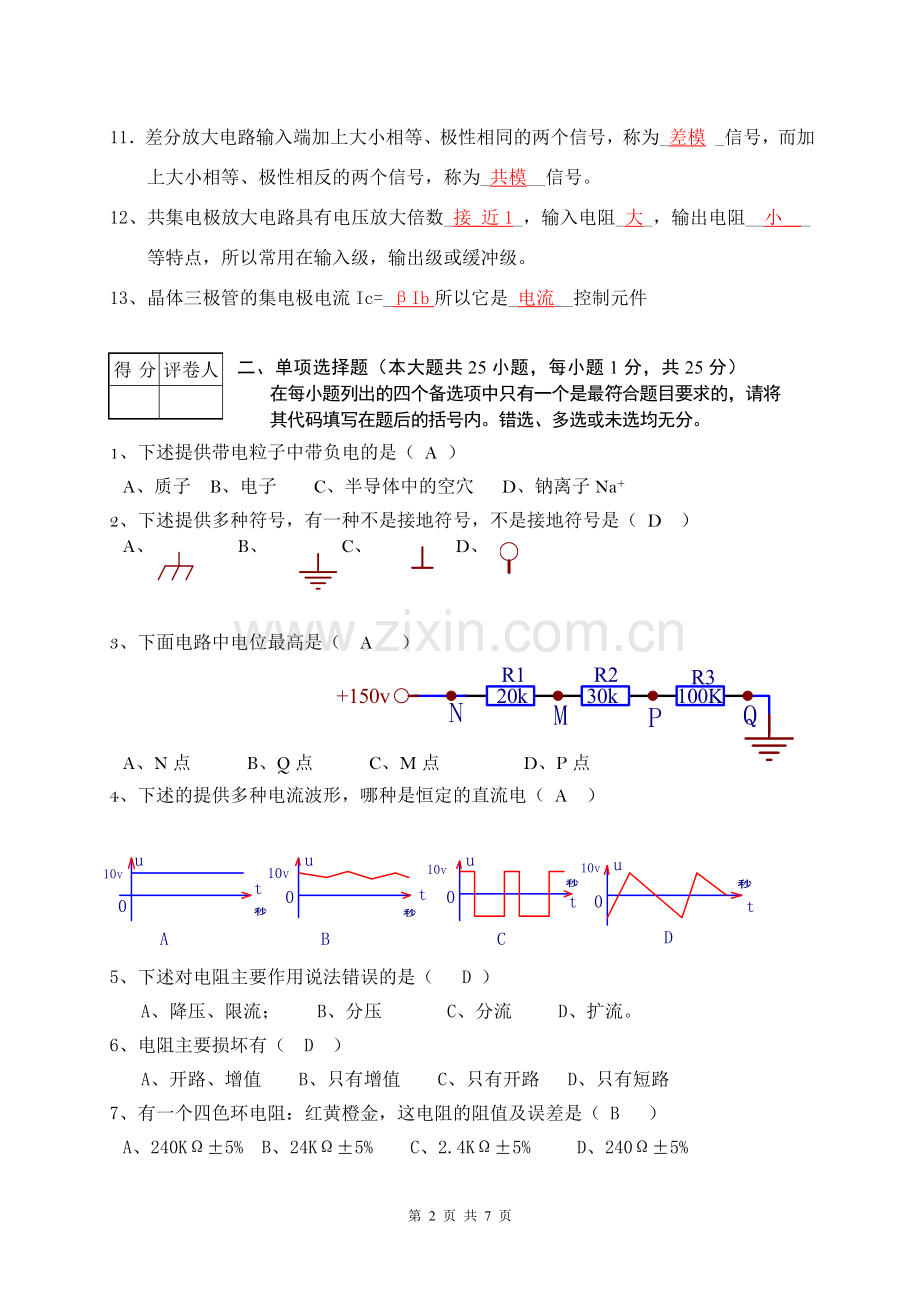

3、10三极管具有放大作用外部电压条件是发射结_正偏_,集电结_反偏_。11差分放大电路输入端加上大小相等、极性相同的两个信号,称为_差模 _信号,而加上大小相等、极性相反的两个信号,称为_共模_信号。12、共集电极放大电路具有电压放大倍数_接_近1_,输入电阻_大_,输出电阻_小_等特点,所以常用在输入级,输出级或缓冲级。13、晶体三极管的集电极电流Ic=_Ib所以它是_电流_控制元件得 分评卷人二、单项选择题(本大题共25小题,每小题1分,共25分)在每小题列出的四个备选项中只有一个是最符合题目要求的,请将其代码填写在题后的括号内。错选、多选或未选均无分。1、下述提供带电粒子中带负电的是( A

4、 )A、质子 B、电子 C、半导体中的空穴 D、钠离子Na+2、下述提供多种符号,有一种不是接地符号,不是接地符号是( D )A、 B、 C、 D、 3、下面电路中电位最高是( A ) A、N点 B、Q点 C、M点 D、P点4、下述的提供多种电流波形,哪种是恒定的直流电( A )5、下述对电阻主要作用说法错误的是( D )A、降压、限流; B、分压 C、分流 D、扩流。6、电阻主要损坏有( D )A、开路、增值 B、只有增值 C、只有开路 D、只有短路7、有一个四色环电阻:红黄橙金,这电阻的阻值及误差是( B )A、240K5% B、24K5% C、2.4K5% D、2405%8、电感器是一种

5、常用电子元件,电感器的电感量L跟有关( D )线圈的匝数,磁芯材料,绕制方式A、只有; B、只有; C、只有 D、全有可能9、电容器的电容量取决于( C )两导电极板相对面积;两板之间的距离;两板间的绝缘介质。A、只有; B、只有; C、全有可能; D、只有10、下述的电容器中漏电最大的电容器是( D )A、瓷介质电容器;B、涤纶电容器; C、聚丙烯电容器 D、电解电容器。11、下述的电容器中电容量最大的电容器是( A )A、电解电容器; B、瓷介质电容器; C、云母电容器; D、涤纶电容器。12、用于高频电路的电容器是( C )A、涤纶电容器;B、铝电解电容器;C、瓷介质电容器;D、聚苯乙烯

6、电容器。13、当用万用表电阻档测量电容器时,表的指针在返回时停留在某一阻值处,电容器是( C )。A、开路; B、良好无漏电; C、已严重漏电;D、已击穿短路。14、电容器的损坏有下哪几种可能( A )漏电;击穿;开路;容量减小。A、全有可能;B、只有有可能;C、中有有可能;D、只有。15、二极管具有单向导电特性,内含( A )PN结。A、一个; B、两个;C、三个;D、两个或三个。16、工作于反向击穿区的二极管是( D )A、开关二极管;B、整流二极管; C、发光二极管; D、稳压二极管。17、一个6V的稳压管接入电路中,提供6V电压的输出,下面电路正确( B )18、三相交流电的三相电压的

7、特点( A )A、互成120电压的有效值相同;B、同时达到最大值,电压有效值相同;C、互成90电压的有效值相同; D、互成150电压有效值相同。19、电对人造成的伤害有( C )电击电伤电磁辐射A、仅 B、仅 C、 D、仅20、触电的方式有几种情况,下说法错误的是( D )A、单相触电 B、两相触电 C、跨步触电 D、感应电压触电21、共射极放大电路的交流输出波形上半周失真时为(B ),此时应该减小上偏置电阻。 A、饱和失真 B、截止失真 C、交越失真 D、瞬态互调失真22、差分放大电路是为了( C )而设置的。 A、稳定Au B、放大信号 C、抑制零点漂移 D、减小失真23、共集电极放大电路

8、的负反馈组态是( A )。 A、电压串负反馈 B、电流串负反馈 C、电压并联负反馈 D、无法确定24、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ(B )倍。 A、1 B、2 C、3 D、425、某三极管的,那么该三极管的 C A、1 B、10 C、99 D、10得 分评卷人三、判断题(对打上,错的打上)1、稳压管正常稳压时应工作在正向导通区域。 ( )2叠加定理仅适用于线性电路求解电压和电流,而不能用来计算功率( )3、在功率放大电路中,输出功率越大,功放管的功耗愈大。( )4、多级放大电路的输入电阻等于第一级的输入电阻,输出电阻等于末级的输出电阻。( )5、在运算电路中,

9、集成运放的反相输入端均为虚地。( )6、放大电路只要静态工作点合理,就可以放大电压信号。 ( )7、乙类放大电路中若出现失真现象一定是交越失真。( )8、乙类互补对称功率放大电路中,输入信号越大,交越失真也越大。( )9、二极管只要加上正向压就一定导电。( )10、乙类双电源互补对称功率放大电路中,正负电源轮流供电。( )得 分评卷人四、解答题、分析题(本大题共4小题,共24分)1、 在图1所示的基本放大电路中,设晶体管100,VBEQ-02V,rbb200,Cl,C2足够大,它们在工作频率所呈现的电抗值分别远小于放大级的输入电阻和负载电阻。(1)估算静态时的IBQ,ICQ和VCEQ;(2)估

10、算晶体管的rbe的值;(3)求电压放大倍数;解 图554. 放大电路如图57所示,已知图中VCC=+12V,Rbl=15k,Rb230k,Re=3 k, Rc33k,100, VBE07V,电容C1、C2足够大。图 57(1)计算电路的静态工作点IBQ、ICQ和VCEQ(2)分别计算电路的电压放大倍数。(3)求电路的输入电阻Ri。(4)分别计算电路的输出电阻Ro1和Ro2。解:(1)确定静态工作点(放大电路的直流等效电路略):(2)估算放大电路的电压放大倍数:由VOl端输出时,电路为射极跟随器:由VO2端输出时,电路为共射放大电路:(3) RiRb1/Rb2/rbe+(1+)Re=15/30/2.6+(100+1)39.7k(4)上式中,由于信号源内阻Rs=0, 所以。RO2Rc=3.3k选择题答题卡:123456789101112131415答案题号16171819202122232425答案、判断题答题卡:(将前面判断题的答案填入下表中)题号12345678910答案第 7 页 共 7 页
