测绘工程系误差理论与测量平差控制测量与平差综合实训.pptx

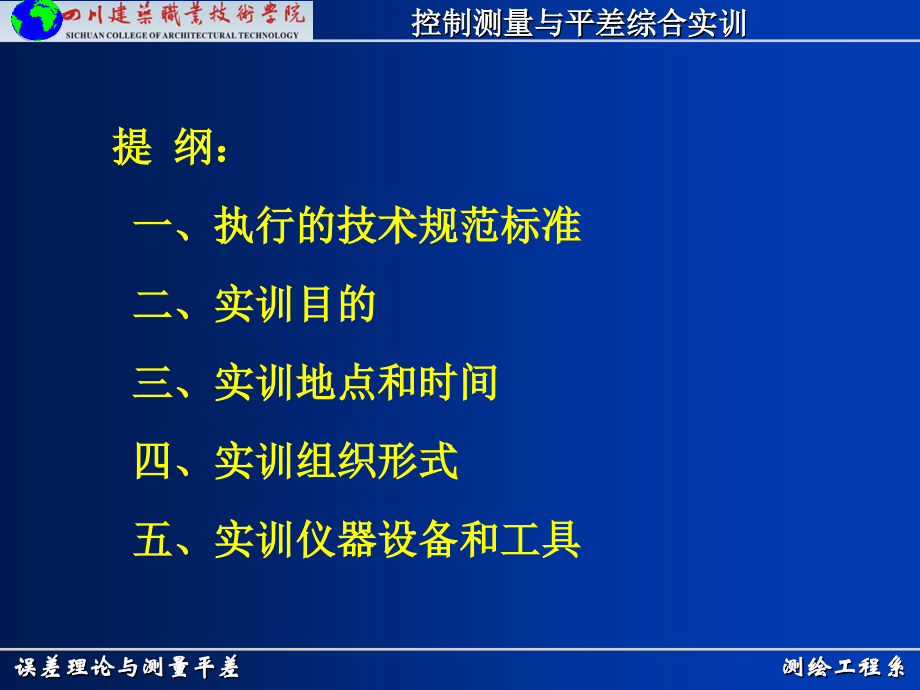

,Click to edit Master title style,测绘工程系,误差理论与测量平差,控制测量与平差综合实训,控制测量与平差综合实训,主讲人：李海峰,提 纲：,一、执行的技术规范标准,二、实训目的,三、实训地点和时间,四、实训组织形式,五、实训仪器设备和工具,提 纲：,六、实训内容及要求,七、实训报告的编写,八、成绩评定,九、注意事项,十、时间安排,一、执行的技术规范标准,控制测量与平差实训是测绘类相关专业开设的一门实用性很强的实训课程，是培养学生理论联系实际，分析和解决实际问题及组织管理能力等方面的综合训练环节。为了达到强化该课程技能应用的教学目的和效果，使每个学生熟悉控制测量外业观测的基本技能和内业数据处理的方法，特在实训基地模拟生产任务安排为期两周的野外“综合实训”。,1,GB500262007,工程测量规范,2,CH100191,测绘技术总结编写规定,3,ZBA7600287,中、短程光电测距规范,二、实训目的,1.,巩固校内课堂所学知识，加深对控制测量基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题和解决问题的能力。,2.,进行控制测量野外作业的基本技能训练，提高实际操作能力，通过实训，熟悉并掌握控制测量的作业程序及施测方法。,3.,对野外观测成果进行整理、检查和计算，掌握用测量平差理论及处理控制测量成果的基本技能。,4.,通过完成测量实际任务的煅炼，提高学生从事测绘工作的计划、组织和管理能力，培养学生良好的专业品质和职业道德。,三、实训地点和时间,1.,实训地点：能模拟生产任务的实训场地,2.,实训时间：完成控制测量、误差理论与测量平差课程教学和设计后，进行为期,2,周综合实训。,四、实训组织形式,统一实训，按每位指导教师指导,20-30,个学生进行分组；实训小组设组长,1,名，负责本小组的实训组织、人员安排、仪器管理、纪律考勤。,五、实训仪器设备和工具,1.,全站仪按小组配置（,1,台套,/,组，配脚架、棱镜四个等）；,2.,对讲机按小组配置；,3.,计算机按小组配置（,1,台,/,组）；,4.DS1,光学水准仪或电子水准仪（,1,台套,/,组）；,5.,水准尺一对、书包、记录板、计算器、文具盒（内含文具用品）、记录手簿、计算纸、成果表等按小组配置、木桩若干、尺垫、皮尺（,50m,）一把或测绳、榔头等。,六、实训内容及要求,本实训的内容分为,二等水准测量,和,一级导线测量。,（一）控制测量,1.,踏勘、选点、埋石,（,1,）全队由教师带领踏勘全测区，了解测区情况及任务，领会建网的目的和意义,（,2,）教师向学生介绍测区情况，分配测量任务。各小组进行选点、埋石工作,2.,平面控制测量,（,1,）各小组完成所使用仪器的检验，提交一份完整的检验记录和报告；,六、实训内容及要求,（,2,）各小组根据测区的具体情况埋设,15,个左右的控制点组成导线网，注意网形的几何强度。已知控制点数据由指导教师提供。,（,3,）外业测量：根据所选控制点组成的网形进行外业观测（测角、测边），提交一份合格的观测记录和手簿。每位学生至少完成一个控制点的全部观测工作。,（,4,）方法与步骤,在测站,O,安置全站仪，对中、,整平后。选定,A,、,B,、,C,、,D,四个目标。,六、实训内容及要求,盘左位置，瞄准起始目标,A,，读取水平度盘读数并记入观测手簿；顺时针方向转动照准部，依次瞄准,B,、,C,、,D,、,A,各目标，分别读取水平度盘读数并记入观测手簿，检查半测回归零差是否超限。,盘右位置，逆时针方向依次瞄准,A,、,D,、,C,、,B,、,A,各目标，分别读取水平度盘读数并记入观测手簿，检查半测回归零差是否超限。,计算：,同一方向两倍视准轴误差,2c,盘左读数（盘右读数,180,）,各方向的归零方向值各方向的平均读数起始方向的平均读数。,六、实训内容及要求,第二人观测时，起始方向的水平度盘读数，安置在,90,附近，同法观测第二测回。各测回同一方向归零方向值的互差不超过,24,。,注意：应选择远近适中，易于瞄准的清晰目标作为起始方向。,3.,高程控制测量,（,1,）每小组共同完成一台水准仪的检验，提交一份完整的检验记录和报告。,（,2,）全组共同完成二等水准路线的观测任务，提交一份合格的观测记录手簿。,六、实训内容及要求,4.,技术要求参照表,1,5,表,1,水平角方向观测法的技术要求,等级,仪器精度等级,半测回归零差（,）,一测回内,2C,较差（,）,同一方向值各测回较差（,）,一级及以下,2,仪器,12,18,12,6,仪器,18,24,表,2,距离测量的主要技术要求,等级,仪器精度等级,每边测回数,一测回读数较差（,mm,）,单程各测回较差（,mm,）,往,返,一级,10mm,级仪器,2,10,15,六、实训内容及要求,表,3,导线测量的主要技术要求,等级,导线长度（,km,）,平均边长（,km,）,测角中误差（,）,测距中误差（,mm,）,测距相对误差,测回数,方位角闭合差（,）,导线全长相对闭合差,2,6,一级,4,0.5,5,15,1/30000,2,4,1/15000,表,4,水准测量的技术要求,_1,等 级,每千米高差,全中误差（,mm,）,水准仪型号,水准尺,路线长度（,km,）,观测次数,往返测高差不符值,或环线闭合差（,mm,）,二 等,3,DS1,因瓦,往,-,返,表,5,水准测量的主要技术要求,_2,等级,视线长,度,/m,前后视,距差,/m,前后视距,累积差,/m,视线高度,/m,两次读数,所得高差,之差,/mm,两次,所测高差,之差,/mm,数字水准,仪重复测,量次数,二等,50,1.0,3.0,0.5,0.5,0.7,2,次,六、实训内容及要求,（二）平差,外业成果概算和内业平差计算：上述各项测量外业工作结束后，经过整理和检查无误后，利用平差软件完成数据平差工作，提交平差报告。,七、实训报告的编写,(,一,),个人提交报告内容,每人编写一份实训报告（,不少于,3000,），要求内容全面、概,念正确、语句通顺、文字简练、图表清晰美观。,报告编写格式如下：,1.,封面,:,实训的名称、班级、组号、姓名、学号和指导教师姓名,2.,概述：实训名称、目的、时间、地点、实训任务和组织情况。,3.,测区概况：测区的地理位置、交通、居民、气候、地形、地貌等概况，测区已有成果和资料情况。,七、实训报告的编写,4.,平面控制网的布设及施测，简要叙述平面控制网的布设及施测中的各项主要内容。,（,1,）平面控制网的布设方案及控制网略图；,（,2,）选点、埋石方法及情况；,（,3,）施测技术依据及施测方法；,（,4,）观测成果质量分析。,5.,高程控制网的布设及施测,（,1,）高程控制网的布设方案及控制网略图；,（,2,）选线、埋石方法及情况；,七、实训报告的编写,（,3,）施测技术依据及施测方法；,（,4,）观测成果质量分析。,6.,平差计算,7.,实训中发生的问题及处理情况,8.,实训总结（心得体会）,（二）实验成果与观测数据以小组为单位提交一份,八、成绩评定,八、成绩评定,实习结束后，指导教师根据学生在实习中所表现的意识和品质，完成实际任务的数量和质量，并抽查每个学生基本技能的熟练程度，独立工作能力的大小，实习报告的质量等五项内容，对学生的实习成绩进行综合考评记分。,九、注意事项（,16,条）,1,.,实训过程中请各位同学注意人身安全。,2,.,注意爱护仪器工具，若有损坏照价赔偿，不要坐在仪器箱子、水准尺上，如被指导教师发现一次实训成绩记,为,0,分,。,3,.,认真遵守实训作息时间，实训期间作息时间与行课时保持一致，不得无故旷课、迟到、早退，凡是发现,旷课,3,次,以上者（,包括,3,次,）本实训成绩记,为,0,分,，迟到、早退者酌情扣分，有事情请与指导教师联系。,4.,实训期间请勿打闹嘻嘻，注意大学生的形象，工作时间不准吸烟、不准穿背心、拖鞋。,九、注意事项,5.,本次实训施行组长负责制，请各个小组组长认真负责。,6.,每天出工前和收工后，组长负责清点仪器装备数量和检查仪器装备是否完好无损，如发现问题及时报告。,7.,仪器应放在明亮、干燥、通风之处，不准放在潮湿地面上。,8.,每次出发作业前，应检查仪器背带、提手、仪器箱的搭扣是否牢固，搬站时应将仪器抱在身上。,9.,从仪器箱内取用仪器时，应一手握住仪器基座，一手托住仪器支架，从仪器脚架上取下仪器放回箱内时，也应这样做，并将仪器按正确位置放置。,九、注意事项,10.,仪器安置在测站上时，始终应有人看管；在野外使用仪器时，不得使仪器受到阳光的照射；暂停观测或遇小雨时，首先应把物镜罩盖好，然后用测伞挡住仪器。,11.,水准测量时，扶尺竹杆仅为了使尺子扶稳，绝不允许脱开双手；工作间歇时不允许将水准尺靠在树上或墙上，应背阳侧放在平坦的地面上。,12.,观测员将仪器安置在脚架上时，一定要拧紧连接螺旋和脚架制紧螺旋，并由记录员复查。否则，由此产生的仪器事故，由二者分担责任。,13.,使用计算器时要注意爱护，勿掉落在地上；注意节约电源；注意清洁，用毕装入皮套。,九、注意事项,14.,使用全站仪时，应严格按照使用说明书的要求操作和搬运。记录数据用,2B,铅笔，严禁涂改数据，要求记录本干净整洁。,15.,每天实习收工后，应及时整理当天的外业观测资料，并做好资料的保管。,16.,看守仪器工具的同学应于仪器工具保持,3,米以内的距离。以防突发事件损坏仪器。,十、时间安排,序号,教 学 实 习 内 容,要 求,时间,分配,1,准备工作,实习动员、仪器工具的借用、熟悉仪,器、仪器检校。,按规范要求进行仪,器检校,1,天,2,控制网的布,设,在教师指导下，选择合理的控制网方,案，分组完成实地踏勘、选点与埋石,，做点之记。,每个学生参加，并,作好点位略图,1,天,3,一级导线外,业观测,严格按规范要求进行外业观测，保证,每站工作检核无误后方可离开，若发现数据有问题应立即重测。,取得合格的观测成,果；完成测站平差,2,天,4,二等水准测,量,每个学生不少于,4,个测站的单程二等水,准测量的观测和记录,取得合格的观测成,果,2,天,水准路线外业观测成果的验算和成果,表的编算,计算各点水准高程,1,天,5,成果整理及,实习报告,整理外业观测数据资料，准备控制网,的平差计算。书写实习报告，整理上,交,成果完整、内容齐,全、书写认真,3,天,谢 谢！,
