郑州轻工业学院本科
实验报告

题 目：IEEE 802.3协议分析和以太网
学生姓名： 王 冲
系 别： 计算机与通信工程学院
专 业： 网 络 运 维
班 级： 网 络 运 维11-01
学 号： 541107110123
指导教师： 熊 坤

2014 年 10 月 28 日

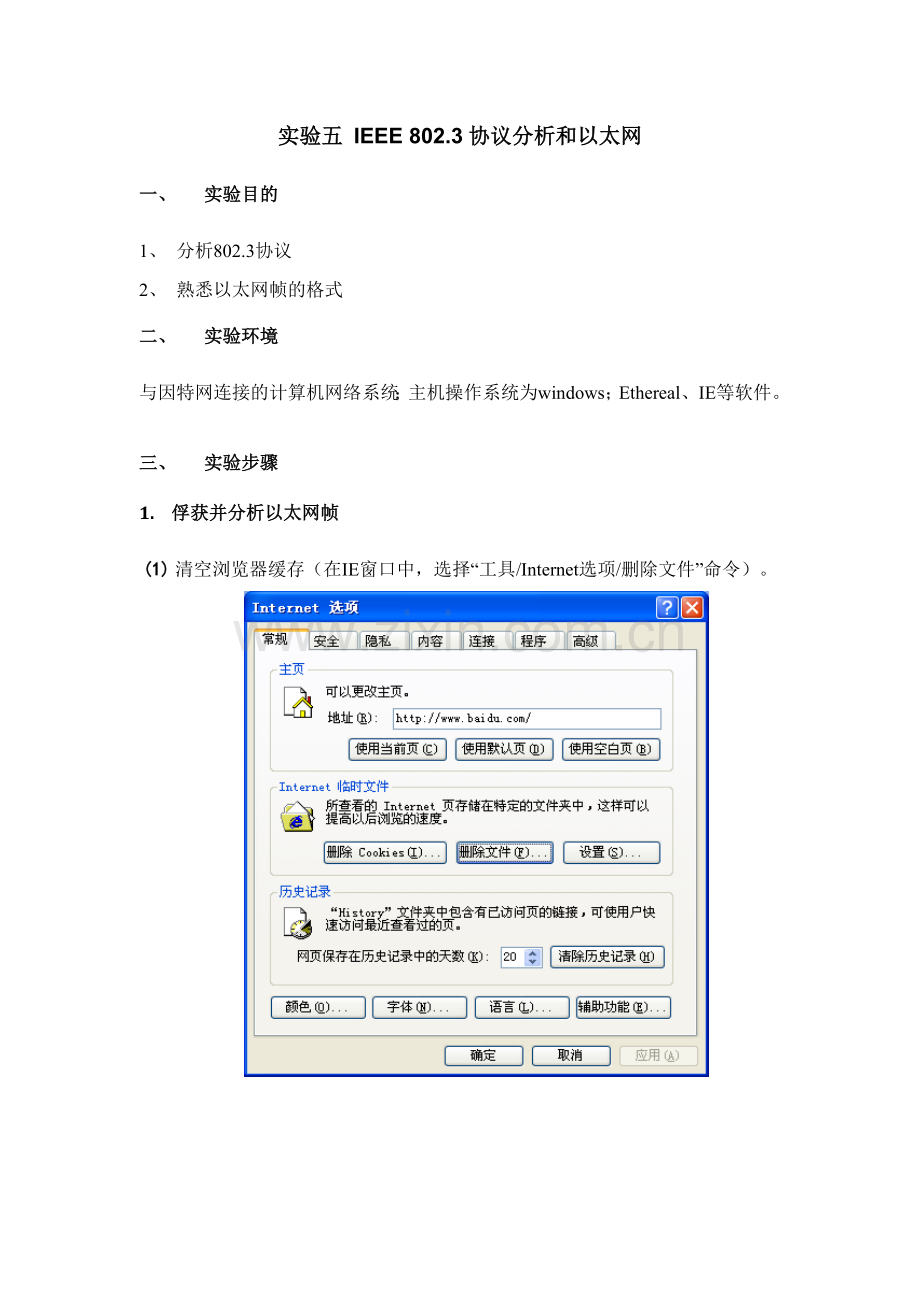

实验五 IEEE 802.3协议分析和以太网
一、 实验目的

1、 分析802.3协议
2、 熟悉以太网帧的格式
二、 实验环境

与因特网连接的计算机网络系统；主机操作系统为windows；Ethereal、IE等软件。

三、 实验步骤
1. 俘获并分析以太网帧

(1) 清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。

(2) 启动Ethereal，开始分组俘获。
(3) 在浏览器的地址栏中输入： http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-lab-file3.html，浏览器将显示冗长的美国权力法案。

(4) 停止分组俘获。首先，找到你的主机向服务器gaia.cs.umass.edu发送的HTTP GET报文的分组序号，以及服务器发送到你主机上的HTTP 响应报文的序号。其中，窗口大体如下。
选择“Analyze->Enabled Protocols”，取消对IP复选框的选择，单击OK。窗口如下

(5) 选择包含HTTP GET 报文的以太网帧，在分组详细信息窗口中，展开
EthernetII 信息部分。根据操作，回答1-5 题

(6) 选择包含HTTP 响应报文第一个字节的以太网帧，根据操作，回答6-10 题
2. ARP
（1） 利用MS-DOS命令：arp 或 c:\windows\system32\arp查看主机上ARP缓存的内容。根据操作，回答11题。
（2） 利用MS-DOS命令：arp -d * 清除主机上ARP缓存的内容。
（3） 清除浏览器缓存。
（4） 启动Ethereal，开始分组俘获。
（5） 在浏览器的地址栏中输入：
http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-lab-file3.html，浏览器将显示冗长的美国权力法案。
（6） 停止分组俘获。选择“Analyze->Enabled Protocols”，取消对IP复选框的选择，单击OK。窗口如下。根据操作，回答12-15题。

四、 实验报告内容
在实验的基础上，回答以下问题：

1. 你的主机的48 位以太网地址是多少？
答：
2. 是gaia.cs.umass.edu 服务器的地址吗？如果不是，该地址是什么设备的以太网地址？
答：不是，该地址是路由器设备的以太网地址。
3. 给出Frame 头部Type 字段(2 字节)的十六进制值。标志字段的值是1 的含义是什么？
答： ，标志字段的值是1的含义：
URG 紧急指针
ACK 确认序号有效
PSH 接收方应该尽快将此报文段交给应用层
RST 重建连接
SYN 同步序号发起一个链接
FIN 发送端完成发送任务。
4. 在包含“GET”以太网帧中，字符“G”的位置(从Frame 的头部开始)？
答：如果Frame的头部为顺序1，则”G”的位置为67.

5. 在该以太网帧中CRC 字段的十六进制值是多少？
答：以太网的CRC校验， Ethereal把这个剥除了，故没有显示。
6. 以太Frmae 源地址是多少？ 该地址是你主机的地址吗？是gaia.cs.umass.edu 服务器的地址吗？如果不是，该地址是什么设备的以太网地址？

答：由下图知，源地址为00:50:56:e1:2e:9e,该地址既不是我主机的mac地址，也不是web服务器的mac地址，它是网关地址。

7. 以太网帧的48位目的地址是多少？该地址是你主机的地址吗？
答：以太网帧的48位目的地址是00:0c:29:75:e5:5b，该地址是我主机的地址。

8. 给出Frame头部2-字节Type字段的十六进制值。标志字段的值是1的含义是什么？
答：
9. 在包含“OK”以太网帧中，从该帧的起始处算起，”O”是第几个字节？
答：由下图可知第15个字节。

10. 在该以太网帧中CRC字段的十六进制值是多少？
答：以太网的CRC校验， Ethereal把这个剥除了，故没有显示。
11. 写下你主机ARP缓存中的内容。其中每一列的含义是什么？

答：以上显示的依次是：interface；就是自己主机的IP地址，下面的是默认网关的IP地址，后面的十六进制的数是默认网关的mac地址。
12. 包含ARP请求报文的以太网帧的源地址和目的地址的十六进制值各是多少？

答：由上图可知源mac地址是：00:50:56:c0:00:08，目的mac地址是：FF：FF：FF：FF：FF：FF
13. 给出Frame头部Type字段的十六进制值？

答：由上图可知：十六进制的值是：08 06
14. 从ftp://ftp.rfc-editor.org/innotes/std/std37.txt处下载ARP规范说明。在http://www.erg.abdn.ac.uk/users/gorry/course/inet-pages/arp.html处也有一个可读的关于ARP的讨论网页。根据操作回答：
1) 形成ARP响应报文的以太网帧中ARP-payload部分opcode字段的值是多少？

答：由上图可知opcode的值是00 01
2) ARP报文中是否包含发送方的IP地址？
答：ARP报文中包含发送方的IP地址，但是是默认网关的IP地址。

15. 包含ARP回答报文的以太网帧中源地址和目的地址的十六进制值各是多少？

答：包含ARP回答报文的以太网帧中源地址是：192.168.74.1，十六进制值是：c0 a8 4a 01;目的地址是：192.168.74.2,十六进制值是：c0 a8 4a 02
