南开区2014-2015学年度第一学期期中检测
九年级物理试题
（满分100分，考试时间为60分钟）
一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将正确答案的序号填写在表格中。
1．如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口
相对，之间用一块玻璃板隔开．抽出玻璃板后，比空气密度大的二氧化氮进到了上面的瓶子．这个现象说明
A．气体分子在不停地运动
B．气体分子之间存在引力和斥力
C．气体是由分子组成的
D．温度越高，气体分子运动越剧烈
2．下列说法正确的是
A．在汽油机的压缩冲程中，内能转化为机械能
B．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
D．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
3．下列说法中正确的是
A．热机的效率可以大于1
B．燃料的热值会随着燃料的不断燃烧而减小
C．一台单缸汽油机，飞轮每分钟转600转，那么这台汽油机每秒钟内对外做功10次
D．总的看来，内燃机实现了内能向机械能的转化，但在它的工作过程中，也有机械能转化为内能的过程
4．山东气象台每天都会发布我省主要城市的天气预报，如图列出的是2014年4月12日
内陆城市临沂和沿海城市青岛两地的气温情况。根据气温变化情况作出的判断和判断
依据正确的是
A．城市甲是青岛，依据是水的比热容较大
B．城市乙是临沂，依据是砂石的比热容较大
C．城市甲是临沂，依据是砂石的比热容较大
D．城市乙是青岛，依据是水的比热容较大
5．四个悬挂着的轻质小球，相互作用情况如图所示，则对小球带电情况的判断正确的是
A．A、B球一定带电，C、D球可能带电
B．A、B、C球一定带电，D球可能不带电
C．A球可能不带电，B、C、D球一定带电
D．A球一定带电，B、C、D球可能不带电

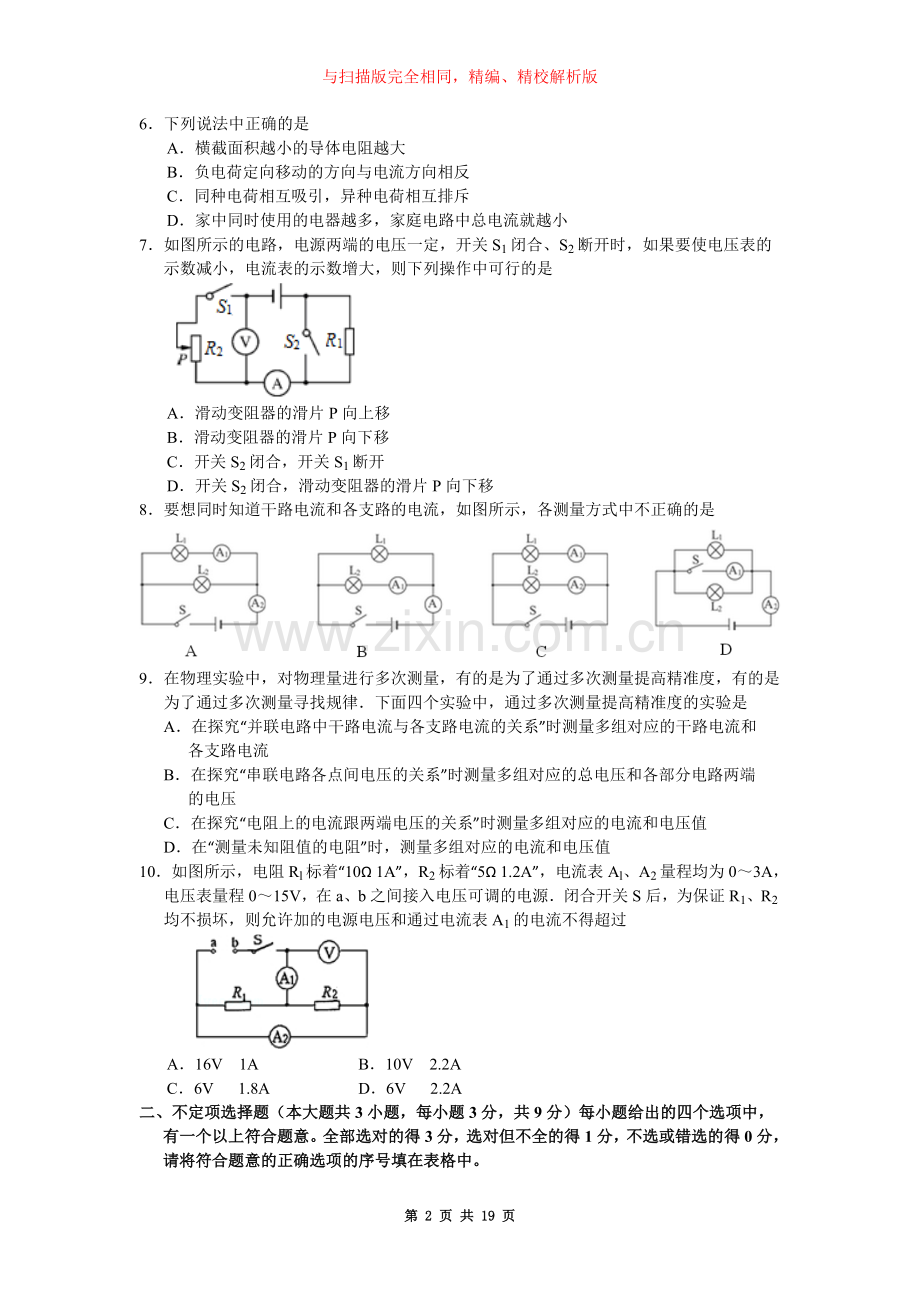

6．下列说法中正确的是
A．横截面积越小的导体电阻越大
B．负电荷定向移动的方向与电流方向相反
C．同种电荷相互吸引，异种电荷相互排斥
D．家中同时使用的电器越多，家庭电路中总电流就越小
7．如图所示的电路，电源两端的电压一定，开关S1闭合、S2断开时，如果要使电压表的
示数减小，电流表的示数增大，则下列操作中可行的是
A．滑动变阻器的滑片P向上移
B．滑动变阻器的滑片P向下移
C．开关S2闭合，开关S1断开
D．开关S2闭合，滑动变阻器的滑片P向下移
8．要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是
9．在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精准度，有的是
为了通过多次测量寻找规律．下面四个实验中，通过多次测量提高精准度的实验是
A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和
各支路电流
B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端
的电压
C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值
D．在“测量未知阻值的电阻”时，测量多组对应的电流和电压值
10．如图所示，电阻Rl标着“10Ω 1A”，R2标着“5Ω 1.2A”，电流表Al、A2量程均为0～3A，电压表量程0～15V，在a、b之间接入电压可调的电源．闭合开关S后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过
A．16V 1A B．10V 2.2A
C．6V 1.8A D．6V 2.2A
二、不定项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有一个以上符合题意。全部选对的得3分，选对但不全的得1分，不选或错选的得0分，请将符合题意的正确选项的序号填在表格中。
11．下列说法中不正确的是
A．物体的温度降低，它的热量就减少
B．物体吸收热量，温度一定升高
C．物体的温度升高，其内能一定增加
D．两个物体的温度相等，它们的内能可能相等
12．在图中的圆圈中均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有
示数，下列说法正确的是
A．①③示数可能相等 B．①④示数可能相等
C．②④示数一定不相等 D．③④可以是同种类的表
13．如图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1与电流表A2的示数之和变小
B．电压表V与电流表A2的示数之比保持不变
C．电流表A1的示数变小，电压表V的示数变大
D．电流表A2的示数不变，电压表V的示数不变
三、填空题（本大题共6小题，每小题4分，共24分）
14．2012年6月24日，“蛟龙号”首次下潜至7000m以下，“蛟龙号”入海后，舱壁遇到冷的海水，温度降低，内能 ，这是通过 的方式改变内能的．
15．在汽油机的四个冲程中，如图所示的是 冲程．已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量为 J．
16．如图所示是某电池外壳上的说明，根据学过的物理知识可判断出“850mA·h”中的“mA·h”是物理量 的单位．为保护电池， （选填“能”或“不能”）用导线直接触及电池的正负极．
17．如图所示的电路，电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是 V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是 。
18．下图是研究“导体的电阻与哪些因素有关”的实验。当用酒精灯缓慢地对灯丝线圈
加热时，观察到电流表的示数变小，这表明导体电阻 （选填“变大”、“变小”），这个实验证明了导体的电阻与 有关系。
19．如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为 V，R2的最大阻值为 Ω．
四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．（4分）作图题：（1）在实验室，小明连好了一个如图甲所示的电路，请你在虚线框中画出画出这个电路的电路图。
（2）如图乙所示，两间独立病房里各安装一个开关，方便病人呼叫医生。在护士室各有红灯、绿灯各一个，病人按下开关S1， L1亮；另一病人按下S2，L2灯亮．请用笔画线代替导线，连好电路。
21．（6分）小慧学习做饭的过程中，经常加热油和水，她猜想油的比热容比水小．
（1）能够支持她这一猜想的事实是 ．
A．同样情况下，油升温比水快 B．油能把食物炸黄，而水不能
C．油能漂在水面上 D．油比水难蒸发
（2）为了验证猜想，小慧向两个同样的烧杯里分别倒入 相同的水和油．
（3）小慧猜想：物体温度升高吸收的热量可能与质量和物质种类有关，为了研究物体
温度升高吸收的热量与物质种类有关，她制定了两个方案：
A．让研究对象都升高相同的温度，然后比较它们吸收热量的多少
B．让研究对象都吸收相同的热量，然后比较它们升高温度的高低
小聪同学做了如下实验：在2个相同的烧杯中分别盛有水和油，用两个电加热器
进行加热，下表是他们的实验记录，根据实验记录回答下列问题：
加热时间/min
0
1
2
3
4
5
6
水的温度/℃
20
22
24
26
28
30
32
油的温度/℃
20
24
28
32
36
40
44
（4）该同学选择的是方案 ．由表可知，相同质量的水和油，吸收相同的热量，
升高的温度多；相同质量的水和油，升高相同的温度， 吸收的热量多；
（5）在这个实验中，使用 间接表示水和油液体吸收的热量多少．
22．（7分）如图甲所示，小丽同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池．
（1）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是 ．
（2）清除故障后，小明将滑片P向左滑动时，电压表示数将 （填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图乙所示，由此可知
R1= Ω．
（3）请画出实验用表格．
23．（7分）如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图：
（1）从图中可看出A燃料的热值 B燃料的热值（选填：“大于“、”小于”或“等于”）．
（2）在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收，c水=4.2×103J/（kg•℃），则水的温度将升高多少℃？请计算完成。
24．（7分）如图用一个电压表和一个已知电阻来测量未知电阻？小红设计了如图所示的
电路。实验时，已知R1为40Ω，在闭合开关S的情况下，断开开关S1时电压表的示数是2.0V，闭合开关S1时电压表的示数是2.8V。整个实验过程中电池的电压不变，求被测电阻R2的大小。
25．（6分）赵悟理同学所在实验小组，在测量未知电阻Rx的实验中，手边只有一个未知电压的电源、一个阻值已知的定值电阻R0、一块电流表、4个开关、一个待测电阻Rx和若干导线，缺少一块电压表，学习小组研究决定，：只用现有器材，在不拆卸电流表的条件下，设计出实验电路图．经小组成员共同努力，采取巧用开关的办法，设计出了能满足上述要求的实验电路图。
（1）请你根据这个电路图，写出实验步骤：
① ；
② ．
（2）被测电阻的表达式Rx= ．
（3）你对这个实验电路图的改进建议是 ．
南开区2014-2015学年度第一学期期中检测
九年级物理试题（解析与答案）
一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将正确答案的序号填写在表格中。
1．如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口
相对，之间用一块玻璃板隔开．抽出玻璃板后，比空气密度大的二氧化氮进到了上面的瓶子．这个现象说明
A．气体分子在不停地运动
B．气体分子之间存在引力和斥力
C．气体是由分子组成的
D．温度越高，气体分子运动越剧烈
【解析】
虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，这说明气体分子在不停地做无规则运动，这种现象是扩散现象．
故选A．
2．下列说法正确的是
A．在汽油机的压缩冲程中，内能转化为机械能
B．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
D．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
【解析】
A、汽油机的压缩冲程将机械能转化为内能，故A错误；
B、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高，故B错误．
C、用锯条锯木板，锯条的温度升高，是通过做功的方式增加了锯条和木板的内能，不是锯条从木板吸收了热量，故C错误；
D、将﹣10℃的冰块放在冰箱的0℃保鲜室中，由于保鲜室的温度高于冰块的温度，冰块从冰箱中吸收热量，其内能会增加，故D正确；
故选D．
3．下列说法中正确的是
A．热机的效率可以大于1
B．燃料的热值会随着燃料的不断燃烧而减小
C．一台单缸汽油机，飞轮每分钟转600转，那么这台汽油机每秒钟内对外做功10次
D．总的看来，内燃机实现了内能向机械能的转化，但在它的工作过程中，也有机械能转化为内能的过程
【解析】
A、热机在工作过程中总有能量的损耗，所以热机的效率总是小于1，故A错误；
B、热值是燃料的一种特性，和燃料的多少无关，故B错误；
C、一台单缸汽油机，飞轮每分钟转600转，那么这台汽油机每秒钟内飞轮转动10圈，
对外做功5次，故C错误；
D、在热机工作过过程中，在做功冲程中，将内能转化为机械能；在压缩冲程，将机械能转化为内能，故D正确．
故选D．
4．山东气象台每天都会发布我省主要城市的天气预报，如图列出的是2014年4月12日
内陆城市临沂和沿海城市青岛两地的气温情况。根据气温变化情况作出的判断和判断
依据正确的是
A．城市甲是青岛，依据是水的比热容较大
B．城市乙是临沂，依据是砂石的比热容较大
C．城市甲是临沂，依据是砂石的比热容较大
D．城市乙是青岛，依据是水的比热容较大
【解析】
沿海地区水多，水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的
温差小．
由表知城市乙的温差小，说明城市乙为沿海城市青岛，甲是临沂．
故选D．
5．四个悬挂着的轻质小球，相互作用情况如图所示，则对小球带电情况的判断正确的是
A．A、B球一定带电，C、D球可能带电
B．A、B、C球一定带电，D球可能不带电
C．A球可能不带电，B、C、D球一定带电
D．A球一定带电，B、C、D球可能不带电
【解析】
根据图示可知，AB相互排斥，因此A、B带同种电荷；C、B相互排斥，则B、C带同种电荷；C、D相互吸引，故D带与C相反的电荷或不带电．
故选B．
6．下列说法中正确的是
A．横截面积越小的导体电阻越大
B．负电荷定向移动的方向与电流方向相反
C．同种电荷相互吸引，异种电荷相互排斥
D．家中同时使用的电器越多，家庭电路中总电流就越小
【解析】
A、电阻的大小除与横截面积有关外，还与材料和长度有关，只知道导体横截面积的
关系，无法判断导体电阻的大小，故A错误；
B、正电荷定向移动的方向规定为电流的方向，负电荷定向移动的方向与电流方向相反，故B正确；
C、电荷间的相互作用是同种电荷相互排斥，异种电荷相互吸引，故C错误；
D、家中同时使用的电器越多，根据并联电路的电流特点可知，家庭电路中总电流就越大，故D错误．
故选B．
7．如图所示的电路，电源两端的电压一定，开关S1闭合、S2断开时，如果要使电压表的
示数减小，电流表的示数增大，则下列操作中可行的是
A．滑动变阻器的滑片P向上移
B．滑动变阻器的滑片P向下移
C．开关S2闭合，开关S1断开
D．开关S2闭合，滑动变阻器的滑片P向下移
【解析】
（1）S1闭合、S2断开时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，
当滑动变阻器的滑片P向上移时，接入电路中的电阻变大，电路中的总电阻变大，
根据欧姆定律可知，电路中的电流减小，即电流表的示数减小；
∵U=IR，∴R1两端的电压减小，
∵串联电路中总电压等于各分电压之和，
∴R2两端的电压增大，即电压表的示数增大，故A不正确；
同理，滑动变阻器的滑片P向下移时，接入电路中的电阻变小，电流表的示数增大，电压表的示数减小，故B正确；
（2）开关S2闭合，开关S1断开，电路断路；此时电压表、电流表和电源构成回路，
电压表测电源电压，电流表的示数为0，示数减小；
即电压表的示数增大为电源电压，电流表示数减小，故D不正确．
（3）开关S2闭合，R1被短路，电路为变阻器的简单电路，
∴电压表的示数增大为电源电压，此后移动滑片电压表示数不变；
故D不正确；
故选B．
8．要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是
【解析】
A、A1与L1串联，A2串联在干路上，可测出L1支路和干路上的电流，再用干路电流减去A1的示数，即可得出L2支路的电流．此选项正确；
B、A1与L2串联，A串联在干路上，可测出L2支路和干路上的电流，再用干路电流减去A1的示数，即可得出L1支路的电流．此选项正确；
C、A1与L1串联，A2与L2串联，可测出两条支路上的电流，两者相加即可得出干路上的电流．此选项正确；
D、S闭合后，L1与L2同时被短路了，同时电源短路，所以无法测出两支路的电流．
此选项错误．
故符合题意是D。
9．在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精准度，有的是
为了通过多次测量寻找规律．下面四个实验中，通过多次测量提高精准度的实验是
A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和
各支路电流
B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端
的电压
C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值
D．在“测量未知阻值的电阻”时，测量多组对应的电流和电压值
【解析】
A、在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流，是为了探究干路电流和各支路电流的普遍规律，找到普遍规律；不符合题意．
B、在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的
电压，是为了探究总电压和各部分电路两端电压的关系，找到普遍规律；不符合题意．
C、在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值，是为了探究导体中的电流和导体两端电压的关系，找到普遍规律；不符合题意．
D、在“测量未知阻值的电阻”时，测量多组对应的电流和电压值，采用多次测量电流和
电压值，用分别求出的灯泡的电阻取平均值的办法来减小误差，提高精准度；符合题意．
故选D．
10．如图所示，电阻Rl标着“10Ω 1A”，R2标着“5Ω1.2A”，电流表Al、A2量程均为0～3A，电压表量程0～15V，在a、b之间接入电压可调的电源．闭合开关S后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过
A．16V 1A B．10V 2.2A
C．6V 1.8A D．6V 2.2A
【解析】开关闭合后，两电阻并联，电压表测量并联电路两端的电压，电流表A1测量干路电流，电流表A2测量通过电阻R2的电流。
Rl标着“10Ω 1A”，R2标着“5Ω 1.2A”，
则Rl两端最大电压为：U1=I1R1=1A×10Ω=10V，
R2两端最大电压为：U2=I2R2=1.2A×5Ω=6V，
为保证R1、R2均不损坏，故并联电路两端最大电压为6V；
则通过电阻R1的电流I1===0.6A，而I2=1.2A，
干路电流最大为I=I1+I2=1.2A+0.6A=1.8A．故选C．
二、不定项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有一个以上符合题意。全部选对的得3分，选对但不全的得1分，不选或错选的得0分，请将符合题意的正确选项的序号填在表格中。
11．下列说法中不正确的是
A．物体的温度降低，它的热量就减少
B．物体吸收热量，温度一定升高
C．物体的温度升高，其内能一定增加
D．两个物体的温度相等，它们的内能可能相等
【解析】
A、物体温度降低，内能减少．热量相对应的物理术语是“吸收”和“放出”不能用“减少”和
物体的热量．故A错误．
B、物体吸收热量，温度不一定升高．比如：晶体熔化过程，虽然吸收热量，但温度保持不变．故B错误．
C、物体温度升高，分子运动加剧，内能增大．故C正确．
D、内能的大小与温度、质量和状态有关，若两物体温度相同，质量和状态也相同时，它们的内能是可以相等的．故D正确．
故选AB．
12．在图中的圆圈中均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有
示数，下列说法正确的是
A．①③示数可能相等 B．①④示数可能相等
C．②④示数一定不相等 D．③④可以是同种类的表
【解析】在圆圈中填入电表的原则是：不能使电路发生短路，也不能使电路发生断路．且要注意：电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路．
此图有两种情况：第一种是两灯串联．①③是电流表，②④是电压表．④测的是电源电压，②右边灯泡的电压；因为是串联，所以①③的示数相等，②④示数不相等；①和④是不同种类的电表，①④示数不相等；③④是不同种类的表．
第二种情况是两灯并联．①②④是电流表，③是电压表．②在干路上，测的是总电流，①测的是左边灯泡的电流，④测的是右边灯泡的电流，所以②④的示数不相等；若两盏灯电阻相同，并联电压相同，根据欧姆定律可知，①④示数是可以相等的；①和③是不同种类的
电表，故①③示数不相等；③④是不同种类的表．
综合比较可知，①③示数可能相等，A正确；
①④示数可能相等，B正确；
②④示数一定不相等，C正确；
③④一定是不同种类的表，D错误。
故选ABC．
13．如图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1与电流表A2的示数之和变小
B．电压表V与电流表A2的示数之比保持不变
C．电流表A1的示数变小，电压表V的示数变大
D．电流表A2的示数不变，电压表V的示数不变
【解析】
由电路图可知，R1和R2并联，电流表A2测干路电流，电流表A1测通过R2的电流，电压表测电源的电压．
因电源的电压不变，所以电压表的示数不变，则C错误；
滑动变阻器的滑片P向右移动过程中，滑动变阻器接入电路的电阻变大，由欧姆定律可知，通过滑动变阻器的电流变小，即电流表A1的示数变小；
因为并联电路两端电压不变，而定值电阻R1的阻值不变，所以根据欧姆定律可知通过R1的电流不变；
又因为并联电路干路电流等于各支路电流之和，所以干路中的电流变小，即电流表A2的示数变小，则D错误；
电流表A1与电流表A2的示数之和变小，故A正确．
电压表V示数不变，电流表A2的示数变小，则它们之比变大，故B错误。
故选BCD．
三、填空题（本大题共6小题，每小题4分，共24分）
14．2012年6月24日，“蛟龙号”首次下潜至7000m以下，“蛟龙号”入海后，舱壁遇到冷的海水，温度降低，内能 ，这是通过 的方式改变内能的．
【解析】
“蛟龙号”入海后，舱壁遇到冷的海水，温度降低，内能减小，这是通过热传递的方式改变内能的．
故答案为：减小；热传递．
15．在汽油机的四个冲程中，如图所示的是 冲程．已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量为 J．
【解析】
（1）根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增大，因此是做功冲程．
（2）完全燃烧100g汽油放出的热量：
Q=mq=0.1kg×4.6×107J/kg=4.6×106J．
故答案为：做功；4.6×106．
16．如图所示是某电池外壳上的说明，根据学过的物理知识可判断出“850mA·h”中的“mA·h”是物理量 的单位．为保护电池， （选填“能”或“不能”）用导线直接触及电池的正负极．
【解析】
在“mA·h”中mA是电流的单位， h是时间的单位，故该物理量=It，而Q=It，
故该物理量是电荷量的单位；
使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为电池短路，电池的内阻和导线的电阻很小，由欧姆定律可知，导线中产生很大电流，电池将被烧坏．
故答案为：电荷量；不能．
17．如图所示的电路，电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是 V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是 。
【解析】由图可知两灯泡串联，灯L1、L2串联，电压表V测灯L2两端电压；
（1）因为串联电路两端电压等于各部分电压之和，
所以灯L1两端的电压：U1=U﹣U2=3V﹣1.4V=1.6V；
（2）两灯同时熄灭，说明电路出现断路现象，电压表示数变大，说明电压表与电源两极
是相通的，则L1完好，因此电路故障为灯L2断路．
故答案为：1.6；灯L2断路．
18．下图是研究“导体的电阻与哪些因素有关”的实验。当用酒精灯缓慢地对灯丝线圈
加热时，观察到电流表的示数变小，这表明导体电阻 （选填“变大”、“变小”），这个实验证明了导体的电阻与 有关系。
【解析】
由于电源电压不变，电流表的示数变小，根据欧姆定律可知，灯丝的电阻变大；
故此实验说明导体的电阻与温度有关，温度越高，电阻越大．
故答案为：变大；温度．
19．如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为 V，R2的最大阻值为 Ω．
【解析】
由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1=0.6A，
根据欧姆定律可得，电源的电压：U=I1R1=0.6A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图2可知，I2=0.2A，U2=2V，
滑动变阻器的最大阻值：R2===10Ω，
∵串联电路中总电压等于各分电压之和，
∴电源的电压：U=I2R1+U2=0.2A×R1+2V，
∵电源的电压不变，∴0.6A×R1=0.2A×R1+2V，
解得：R1=5Ω，
电源的电压U=0.6A×R1=0.6A×5Ω=3V．
故答案为：3；10．
四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．（4分）作图题：（1）在实验室，小明连好了一个如图甲所示的电路，请你在虚线框中画出画出这个电路的电路图。
（2）如图乙所示，两间独立病房里各安装一个开关，方便病人呼叫医生。在护士室各有红灯、绿灯各一个，病人按下开关S1， L1亮；另一病人按下S2，L2灯亮．请用笔画线代替导线，连好电路。
【解析】
（1）两灯泡并联，开关L1，电流表测量L1中的电流，如图甲；
（2）由题意可知亮灯互不影响，属于并联S1控制L1，S2控制L2，如图乙：
21．（6分）小慧学习做饭的过程中，经常加热油和水，她猜想油的比热容比水小．
（1）能够支持她这一猜想的事实是 ．
A．同样情况下，油升温比水快 B．油能把食物炸黄，而水不能
C．油能漂在水面上 D．油比水难蒸发
（2）为了验证猜想，小慧向两个同样的烧杯里分别倒入 相同的水和油．
（3）小慧猜想：物体温度升高吸收的热量可能与质量和物质种类有关，为了研究物体
温度升高吸收的热量与物质种类有关，她制定了两个方案：
A．让研究对象都升高相同的温度，然后比较它们吸收热量的多少
B．让研究对象都吸收相同的热量，然后比较它们升高温度的高低
小聪同学做了如下实验：在2个相同的烧杯中分别盛有水和油，用两个电加热器
进行加热，下表是他们的实验记录，根据实验记录回答下列问题：
加热时间/min
0
1
2
3
4
5
6
水的温度/℃
20
22
24
26
28
30
32
油的温度/℃
20
24
28
32
36
40
44
（4）该同学选择的是方案 ．由表可知，相同质量的水和油，吸收相同的热量，
升高的温度多；相同质量的水和油，升高相同的温度， 吸收的热量多；
（5）在这个实验中，使用 间接表示水和油液体吸收的热量多少．
【解析】
（1）A、油的比热容小于水的比热容，由△t=可知，相同质量的水和煤油吸收相同的热量，油的温度变化更快，A正确；
B、油能把食物炸黄，而水不能，只能说油比水的沸点高，B错误；
C、油能漂在水面上，说明油的密度比水小，C错误；
D、油比水难蒸发，不能说明油的比热容比水小，D错误；
（2）为了验证猜想，小慧向两个同样的烧杯里分别倒入质量相同、初温相同的水和油．
（4）由表中实验数据可知，同时观察两温度计的示数，即加热相同的时间，说明实验控制物质吸收的热量相等，因此该同学采用了实验方案B；
由表可知，相同质量的水和油，吸收相同的热量，油升高的温度多；相同质量的水和油，升高相同的温度，水吸收的热量多；
（5）在实验过程中，是根据加热时间长短间接知道水和油吸收热量的多少．
故答案为：（1）A；（2）质量和初温；（4）B；油；水；（5）加热时间．
22．（7分）如图甲所示，小丽同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池．
（1）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是 ．
（2）清除故障后，小明将滑片P向左滑动时，电压表示数将 （填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图乙所示，由此可知
R1= Ω．
（3）请画出实验用表格．
【解析】电源选用两节干电池，电源电压为3V。
（1）移动滑片，电压表示数总为3V，说明电压表测的是电源电压，所以可能的原因有：R1处断路或R2处短路；
（2）电源选用两节干电池组成，所以电源电压为3V，故电压表使用0﹣3V量程，分度值为0.1V，由乙图可知示数为2V；
电路中最大电流约为：I==≈0.3A，
所以电流表使用0﹣0.6A量程，分度值0.02A，由乙图可知示数为0.2A；
所以R1===10Ω；
（3）由实验原理可知，要测电阻的阻值需要测电阻两端电压和电流，为了减小误差应多次测量取平均值，由此设计表格如下：
次数
电压U1/V
电流I/V
电阻R1/Ω
电阻平均值/Ω
1
2
3
故答案为：
（1）R1断路或R2短路；（2）10；（3）见上表．
23．（7分）如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图：
（1）从图中可看出A燃料的热值 B燃料的热值（选填：“大于“、”小于”或“等于”）．
（2）在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收，c水=4.2×103J/（kg•℃），则水的温度将升高多少℃？请计算完成。
【解析】
（1）取相同质量m0，如图
由图可知，QA＜QB
因为q=，所以qA＜qB；
（2）水吸收的热量：Q吸=Q放η=4.9×106J×60%=2.94×106J；
由Q吸=cm△t得水升高的温度：
△t===70℃，
水的末温t=t0+△t=38℃+70℃=108℃，
在一标准大气压下水的沸点是100℃，水的温度升高到100℃，温度不再变化，
因此水的温度将升高100℃﹣38℃=62℃．
故答案为：小于；水的温度将升高62℃．
24．（7分）如图用一个电压表和一个已知电阻来测量未知电阻？小红设计了如图所示的
电路。实验时，已知R1为40Ω，在闭合开关S的情况下，断开开关S1时电压表的示数是2.0V，闭合开关S1时电压表的示数是2.8V。整个实验过程中电池的电压不变，求被测电阻R2的大小。
【解析】
由电路图可知，开关S、S1闭合时，电路为R1的简单电路，则电源的电压U=2.8V；
当开关S闭合、S1断开时，R1与R2串联，电压表测R1两端的电压，
因串联电路中总电压等于各分电压之和，
所以R2两端的电压：U2=U﹣U1=2.8V﹣2.0V=0.8V，
因串联电路中各处的电流相等，
所以有 I==， 即=，
解得：R2=16Ω．
答：被测电阻R2的大小为16Ω．
25．（6分）赵悟理同学所在实验小组，在测量未知电阻Rx的实验中，手边只有一个未知电压的电源、一个阻值已知的定值电阻R0、一块电流表、4个开关、一个待测电阻Rx和若干导线，缺少一块电压表，学习小组研究决定，：只用现有器材，在不拆卸电流表的条件下，设计出实验电路图．经小组成员共同努力，采取巧用开关的办法，设计出了能满足上述要求的实验电路图。
（1）请你根据这个电路图，写出实验步骤：
① ；
② ．
（2）被测电阻的表达式Rx= ．
（3）你对这个实验电路图的改进建议是 ．
【解析】
要利用电流表和一个已知阻值的电阻R0来测未知电阻Rx的阻值，我们可以将这两个电阻
分别接入电路（或并联），电压相等，等于电源电压．
只要用电流表分别测出R0的电流和Rx的电流，就可以根据电压U相等，得出电阻Rx的表达式．
（1）①断开S1、S2、S4，闭合S3，电路为R0的简单电路，测出R0中的电流I0；
②断开S1、S2、S3，闭合S4，电路为Rx的简单电路，测出Rx中的电流Ix．
（2）因为两电阻的电压相等，则I0R0=IxRx
解得Rx=R0
（3）要让电流表测R0电流，只需闭合S3；要让电流表测Rx电流，只需闭合S4，
所以在两次测量中，都需要 断开开关S1和S2，所以应去掉S1、S2．
故答案为 ：
（1）①断开S1、S2、S4，闭合S3，测出R0中的电流I0；
②断开S1、S2、S3，闭合S4，测出Rx中的电流Ix
（2）R0；
（3）去掉S1、S2．（此题还可让电流表分别测R0的电流和并联的总电流，其表达式不同）
第 19 页 共 19 页
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
