静压沉管灌注桩技术交底.doc

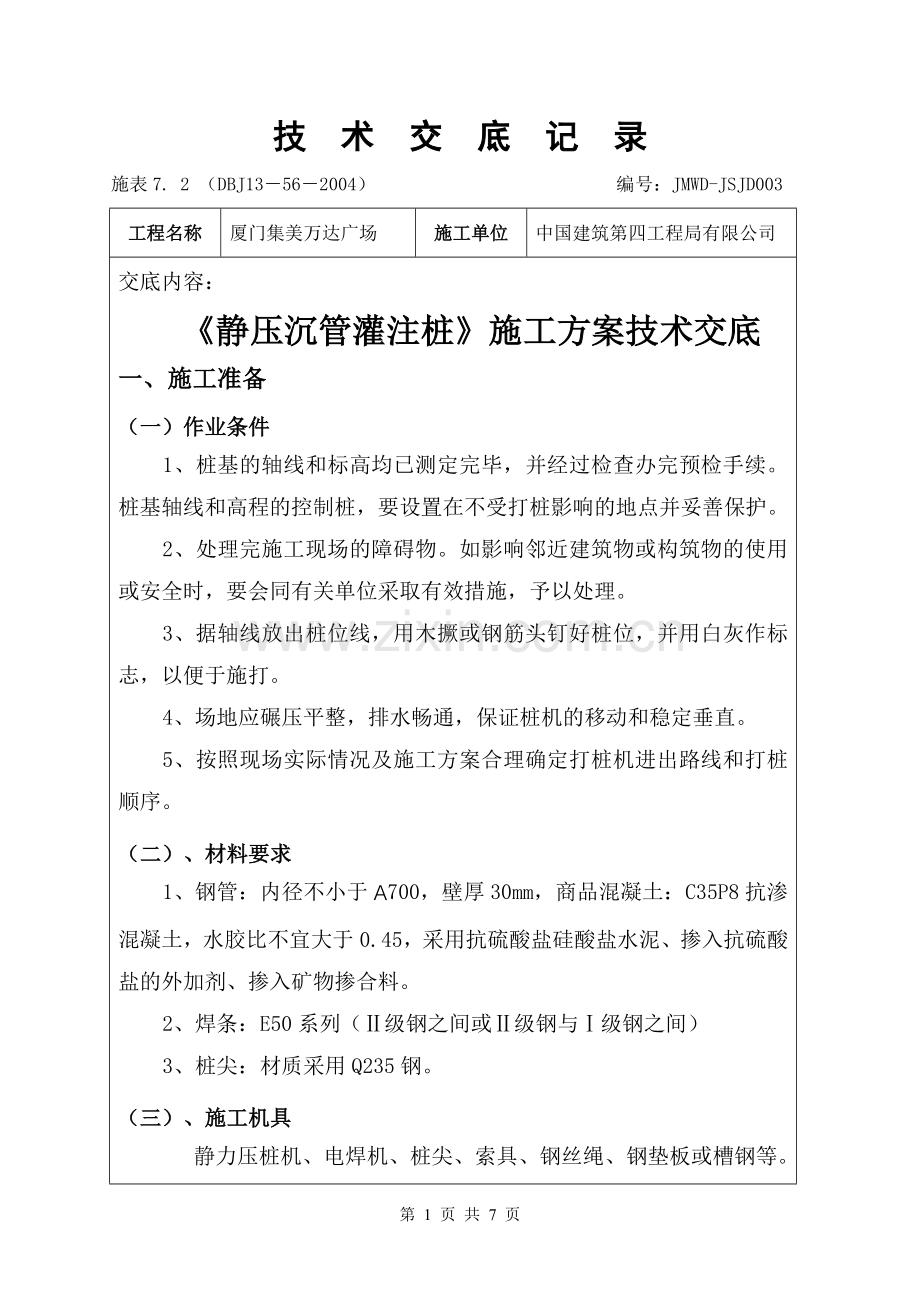

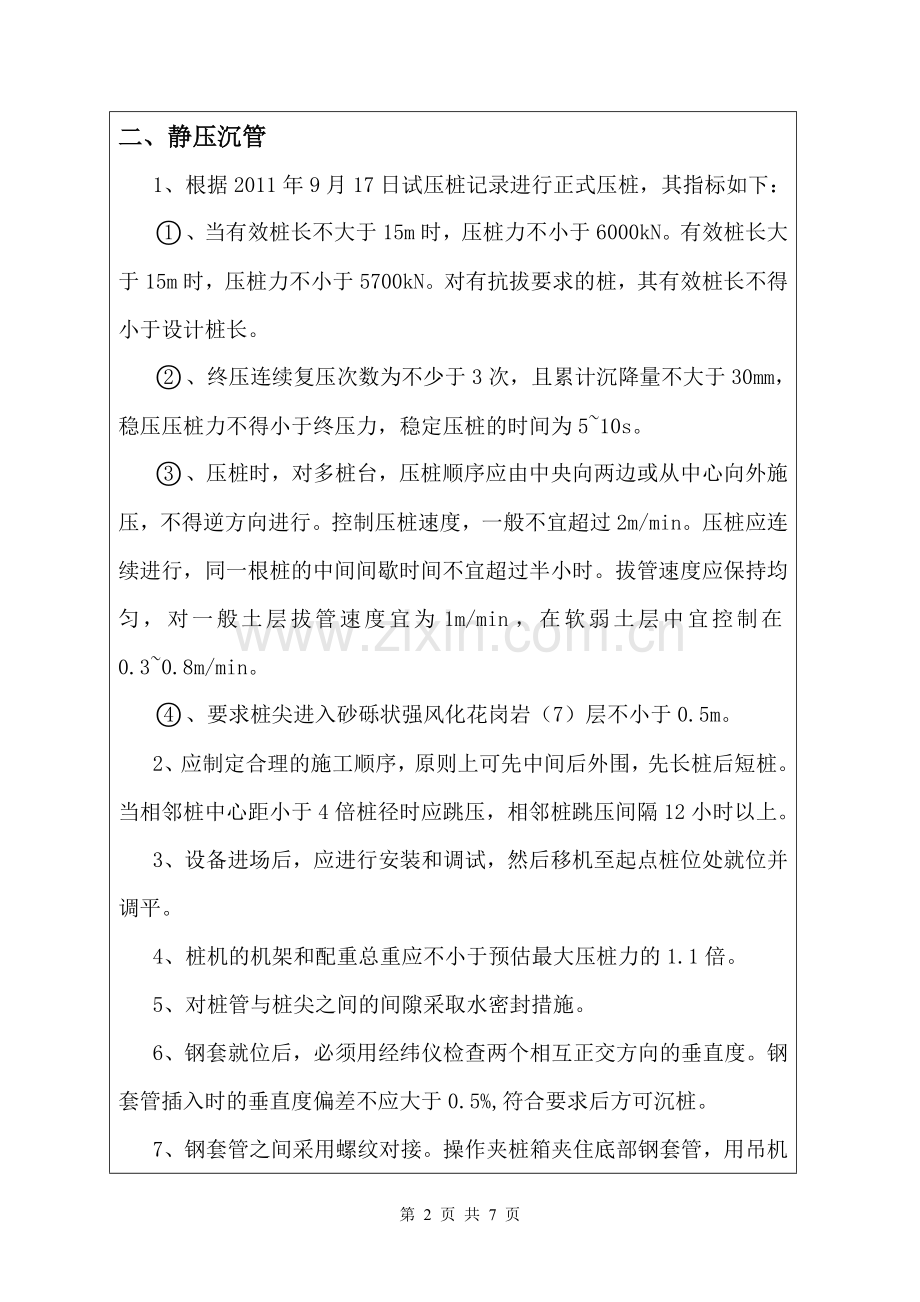

技 术 交 底 记 录施表7. 2 （DBJ13562004） 编号：JMWD-JSJD003 工程名称厦门集美万达广场施工单位中国建筑第四工程局有限公司交底内容：静压沉管灌注桩施工方案技术交底一、施工准备（一）作业条件1、桩基的轴线和标高均已测定完毕，并经过检查办完预检手续。桩基轴线和高程的控制桩，要设置在不受打桩影响的地点并妥善保护。2、处理完施工现场的障碍物。如影响邻近建筑物或构筑物的使用或安全时，要会同有关单位采取有效措施，予以处理。3、据轴线放出桩位线，用木撅或钢筋头钉好桩位，并用白灰作标志，以便于施打。4、场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。5、按照现场实际情况及施工方案合理确定打桩机进出路线和打桩顺序。（二）、材料要求1、钢管：内径不小于A700，壁厚30mm，商品混凝土：C35P8抗渗混凝土，水胶比不宜大于0.45，采用抗硫酸盐硅酸盐水泥、掺入抗硫酸盐的外加剂、掺入矿物掺合料。2、焊条：E50系列（级钢之间或级钢与级钢之间）3、桩尖：材质采用Q235钢。（三）、施工机具静力压桩机、电焊机、桩尖、索具、钢丝绳、钢垫板或槽钢等。二、静压沉管1、根据2011年9月17日试压桩记录进行正式压桩，其指标如下：、当有效桩长不大于15m时，压桩力不小于6000kN。有效桩长大于15m时，压桩力不小于5700kN。对有抗拔要求的桩，其有效桩长不得小于设计桩长。、终压连续复压次数为不少于3次，且累计沉降量不大于30mm，稳压压桩力不得小于终压力，稳定压桩的时间为510s。、压桩时，对多桩台，压桩顺序应由中央向两边或从中心向外施压，不得逆方向进行。控制压桩速度，一般不宜超过2m/min。压桩应连续进行，同一根桩的中间间歇时间不宜超过半小时。拔管速度应保持均匀，对一般土层拔管速度宜为1m/min，在软弱土层中宜控制在0.30.8m/min。、要求桩尖进入砂砾状强风化花岗岩（7）层不小于0.5m。2、应制定合理的施工顺序，原则上可先中间后外围，先长桩后短桩。当相邻桩中心距小于4倍桩径时应跳压，相邻桩跳压间隔12小时以上。3、设备进场后，应进行安装和调试，然后移机至起点桩位处就位并调平。4、桩机的机架和配重总重应不小于预估最大压桩力的1.1倍。5、对桩管与桩尖之间的间隙采取水密封措施。6、钢套就位后，必须用经纬仪检查两个相互正交方向的垂直度。钢套管插入时的垂直度偏差不应大于0.5%,符合要求后方可沉桩。7、钢套管之间采用螺纹对接。操作夹桩箱夹住底部钢套管，用吊机吊入上节钢套管并垂直导入液压回转器的驱动套中。8、终压力和桩长达到终压控制标准后方可停止沉桩。观察压力所用的压力表等仪器设备应定期进行检定。9、非抗拔桩终压控制标准应以终压力控制为主、桩长为辅。10、检查桩孔底部是否进泥进水及桩尖变形，用高压电筒或低压照明灯进行检查，如有则应及时通知各个有关单位进行处理。如较易进泥水，也可采取在沉桩前先在钢套管内灌入高约1.5m左右混凝土封底等措施。（11）做好静压沉桩过程中施工记录。三、钢筋笼加工1、纵向钢筋采用直螺纹连接或者焊接，同一断面的接头面积不应大于50%，且间隔布置，接头应错开35d且不小于500mm。主筋与加强箍之间采用焊接连接，主筋与箍筋之间可采用绑扎，焊条：E43系列（级钢之间）E50系列（级钢之间或级钢与级钢之间）。2、钢筋笼纵向钢筋和加强环形筋必须错位焊接, 钢筋笼总长度为设计孔深+1000mm。3、钢筋笼由现场整体或分段加工成型后经验收合格后方可吊装、安装，钢筋笼搬运时要防止扭转与弯曲。4、钢筋笼主筋伸入承台长为必须符合设计要求。5、按施工方案要求设置混凝土垫块，以保证钢筋笼混凝土的保护层。6、钢筋笼制作允许误差如下：钢筋笼制作允许误差表序号允许偏差项目允许偏差（mm）1主筋间距102箍筋间距或螺旋箍螺距203钢筋笼直径104钢筋笼长度50四、混凝土浇筑1、砼采用商品砼。砼配合比按试验确定。砼拌和物应具有良好的各易性。一般砼塌落度控制在10cm14cm。2、混凝土灌注采用专用料斗浇灌砼时是沿管壁往下浇灌，以免砼产生离析，充当导管使用。将混凝土运送车内混凝土倒入料斗后，用桩机吊机吊入钢管顶部下料。3、混凝土应该连续浇筑一次性完成，确保桩身质量。4、灌注后砼面应在设计桩顶标高500mm，充盈系数应不小于1.05。5、混凝土灌注完成后，应在混凝土以上灌注碎石至地面。6、在拔管前应先振动数秒钟后开始拔管并进行反插以保证桩端混凝土密实。7、拔管过程中，每行程应反插二次。每次反插深度为0.2米。8、在桩顶以下的5.0米范围内拔管时，应每1.0米左右反插一次。9、严格控制拔管速度，一般不得大1.5m/min，在距离地面较近、软弱土层或软硬互层处不宜大于1.0m/min。10、施工容许偏差：桩径D容许偏差为-20mm，桩垂直度容许偏差为1%，桩中心位置容许偏差：、13根桩、条形桩基础沿垂直轴线方向和群桩基础中的边桩为100mm。、条形桩基沿轴线方向和群桩基础的中间桩为150mm。11、做好砼灌注过程中施工记录。五、质量与安全注意事项1、桩机操作严格按照操作规程，严禁违章操作。2、严格按照施工方案和本技术交底要求进行施工，质量与安全设专人负责。3、认真做好现场记录和交接班工作。4、认真做好每一根桩成孔、放钢筋笼和混凝土灌注工作，并作现场填表记录。5、桩机操作工必须持证上岗，严禁酒后操作，不得任意离开工作岗位。6、进入施工现场必须戴安全帽，凡高空作业必须系安全带，严禁赤脚或穿拖鞋进入施工现场。7、任何人不得向上或向下丢抛材料、工具或其他物品。8、非操作工不准随意开动桩机，桩机操作设专人负责。9、现场操作人员严禁在激振器下方工作，以防止震动器及桩架的零部件松动掉下伤人。10、卷扬机运转时严禁手指接触或碰撞钢丝绳。11、注意安全用电，下班应切断电源。12、桩机进场后应进行一次全面机械性能和电气设备情况检查，在桩机运转时也应时时检查运行情况，如发现运转不正常或异常声音时应立即停机，并查出其原因。13、现场施工高低压设备及线路应按有关电气安全操作规程进行安装和挂设。14、电气设备和开关箱的外壳必须接地或接零，同一供电网不允许有的接地，有的接零。15、电气设备的保险丝、片额定容量与负荷应相适应，禁止用其他金属片、丝代替。16、本工程南端有高压电线和电线杆，由建设单位设法外移。17、凡是现场操作人员必须遵守各项安全规程和相应规章制度，建立安全责任制。安全工作做到有计划、有安排，定期进行检查和安全教育。18、打桩时保持桩架稳定。水平抽管，桩机行走到边缘应留地笼管500mm以上，一条线上铺设枕木不得少于8根。19、做好班前检查，班后保养工作。每天施工结束时，应将桩管沉入土中2m以上，方能停机。当有大风时，应将桩管沉入土中10m以上，并采取相应加固措施，保证桩架稳定可靠。20、夜间施工应设专人监护，并没有足够照明设备。21、为确保钢筋混凝土桩的质量，混凝土应连续灌注。检查成孔质量后，应尽快灌注混凝土，以防止地下水侵入管内影响混凝土的质量。六、 质量记录及资料 1、水泥的出厂合格证及复验证明。 2、钢筋的出厂证明或合格证，以及钢筋试验单抄件。 3、试桩的试压记录。 4、灌注桩的施工记录。 5、混凝土试配申请单和试验室签发的配合比通知单。 6、混凝土试块28d标养抗压强度试验报告。 7、桩位平面示意图。8、钢筋及桩孔隐蔽验收记录单。9、质量验收规范等要求的其他有关资料。接受交底人交 底 人记录人日 期厦门市建设工程质量安全监督站 制第 7 页 共 7 页
