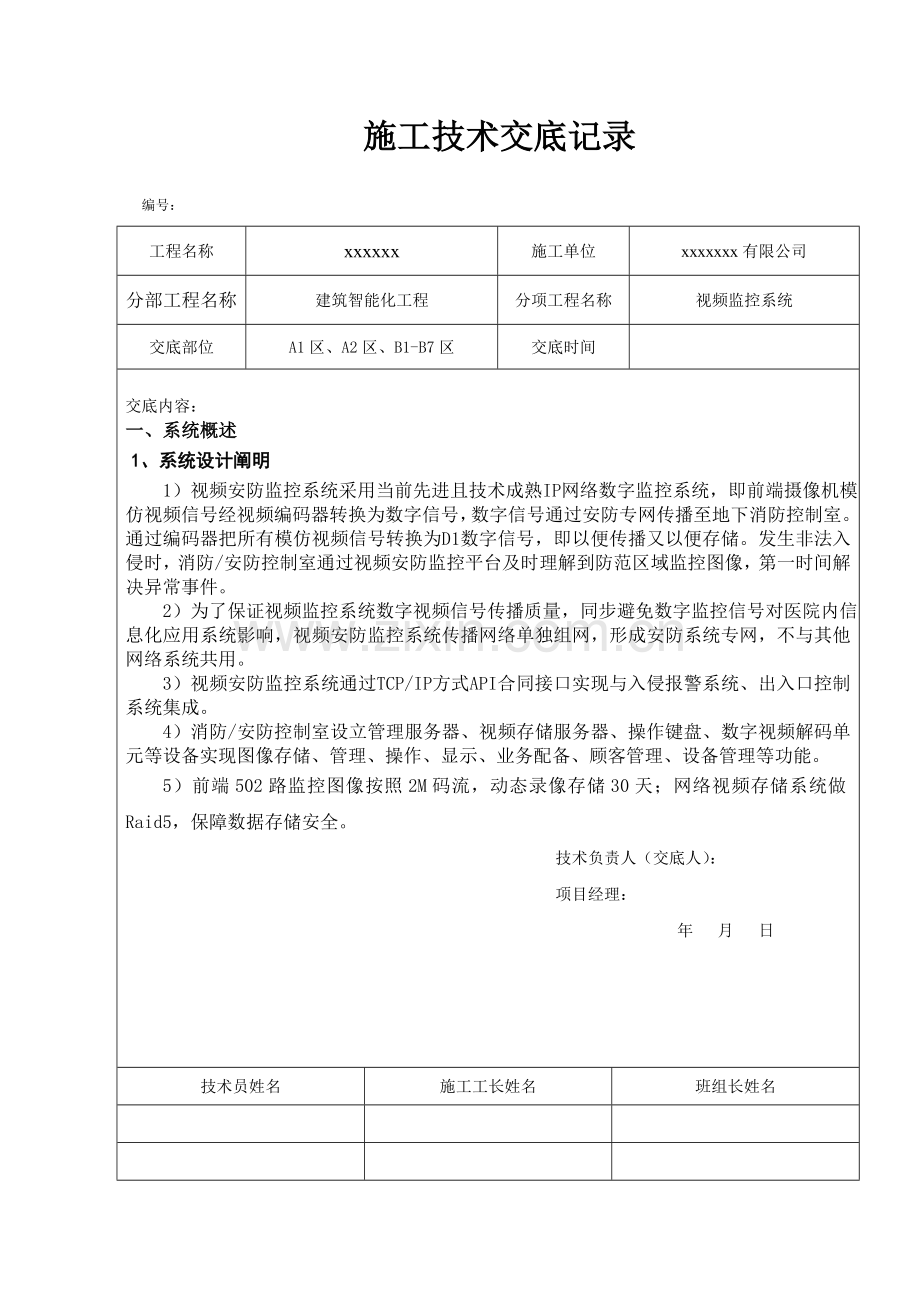

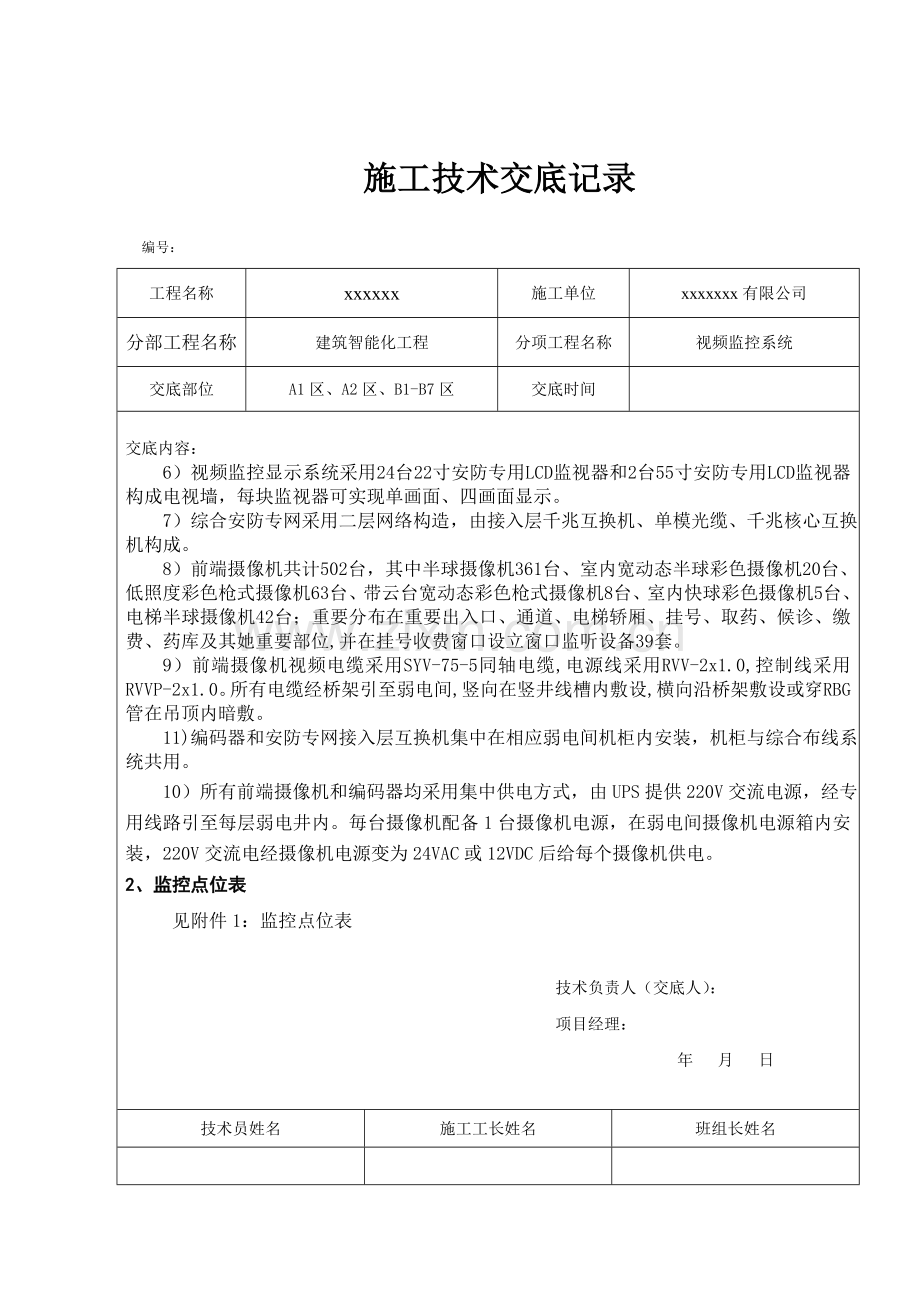

施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间交底内容：一、系统概述1、系统设计阐明 1）视频安防监控系统采用当前先进且技术成熟IP网络数字监控系统，即前端摄像机模仿视频信号经视频编码器转换为数字信号，数字信号通过安防专网传播至地下消防控制室。通过编码器把所有模仿视频信号转换为D1数字信号，即以便传播又以便存储。发生非法入侵时，消防/安防控制室通过视频安防监控平台及时理解到防范区域监控图像，第一时间解决异常事件。 2）为了保证视频监控系统数字视频信号传播质量，同步避免数字监控信号对医院内信息化应用系统影响，视频安防监控系统传播网络单独组网，形成安防系统专网，不与其他网络系统共用。 3）视频安防监控系统通过TCP/IP方式API合同接口实现与入侵报警系统、出入口控制系统集成。 4）消防/安防控制室设立管理服务器、视频存储服务器、操作键盘、数字视频解码单元等设备实现图像存储、管理、操作、显示、业务配备、顾客管理、设备管理等功能。 5）前端502路监控图像按照2M码流，动态录像存储30天；网络视频存储系统做Raid5，保障数据存储安全。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间交底内容： 6）视频监控显示系统采用24台22寸安防专用LCD监视器和2台55寸安防专用LCD监视器构成电视墙，每块监视器可实现单画面、四画面显示。 7）综合安防专网采用二层网络构造，由接入层千兆互换机、单模光缆、千兆核心互换机构成。 8）前端摄像机共计502台，其中半球摄像机361台、室内宽动态半球彩色摄像机20台、低照度彩色枪式摄像机63台、带云台宽动态彩色枪式摄像机8台、室内快球彩色摄像机5台、电梯半球摄像机42台；重要分布在重要出入口、通道、电梯轿厢、挂号、取药、候诊、缴费、药库及其她重要部位,并在挂号收费窗口设立窗口监听设备39套。 9）前端摄像机视频电缆采用SYV-75-5同轴电缆,电源线采用RVV-2x1.0,控制线采用RVVP-2x1.0。所有电缆经桥架引至弱电间,竖向在竖井线槽内敷设,横向沿桥架敷设或穿RBG管在吊顶内暗敷。 11)编码器和安防专网接入层互换机集中在相应弱电间机柜内安装，机柜与综合布线系统共用。 10）所有前端摄像机和编码器均采用集中供电方式，由UPS提供220V交流电源，经专用线路引至每层弱电井内。毎台摄像机配备1台摄像机电源，在弱电间摄像机电源箱内安装，220V交流电经摄像机电源变为24VAC或12VDC后给每个摄像机供电。2、监控点位表 见附件1：监控点位表 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间二、施工准备2.1、作业班组施工前要熟悉图纸，理解系统构造和施工意图，熟悉施工现场环境，熟悉线缆布放路由和位置，掌握设备安装规定和工艺。2.2、材料规定 1、重要材料涉及：室内高速球机、室内彩色半球摄像机、室内彩色摄像机、4、8路视频服务器、互换机、管理服务器、视频解码服务器、IP磁盘存储阵列、监视器等。 2、重要辅料涉及：安装支架、BNC头、摄像机电源插头、电源插座板、螺丝、垫片、金属软管等。2.3、重要机具 1、惯用电工工具、电胶带、钢丝钳、卷尺、暂时线标、记号笔、电烙铁、焊锡丝、扎带、手套、手电钻、冲击钻、梯子等。2、笔记本、打印机、对讲机等。2.4、作业条件 1、桥架、线管、线盒施工完毕，符合设计和质量规定； 2、施工区域内应内装修完毕，满足设备安装规定。 3、重要材料已运抵现场，安装所需机具已准备齐全。 4、施工区域内能保证施工用电。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间三、施工流程与工艺3.1、总体流程管路预埋线缆敷设前端设备安装中心设备安装设备接线调试3.2、管路预埋及线缆敷设 3.2.1、清扫管内杂物、穿钢丝和带线：由于穿线工程距离配管工程有一段时间，管内穿线前，需再次对管路进行畅通疏理检查，用棉布条两端绑扎在钢丝或带线上来回拖拉，清理出管内积水和杂物。3.2.2、线缆进场检查验收：线缆进场后，必要对线缆进行详细检查验收，检查线缆外观、规格型号、长度、合格证、耐热阻燃标记。并现场抽样检测绝缘层厚度和圆形线芯直径。工程使用各类线缆（双绞线、视频线、光缆、电源线）型号规格应符合设计和施工图规定。 线缆外护线套需完整无损，电缆应附有出厂质量检查合格证。电缆所附标志、标签均要保存。视频线、网线开盘后应先检查光缆外表有无损伤，端头封装与否良好。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间3.2.3、线缆敷设1、线缆布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力挤压和损伤。导线在管内禁止有接头。缆线在各种环境中敷设方式、布放间距均应符合设计规定。2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和对的。标签应选用不易损坏材料。 3、线缆应有余量以适应终接、检测和变更。视频电缆和电源线预留长度在末端摄像机处预留1.5m、弱电间视频编码器处预留2m。4、线缆桥架和线槽敷设线缆应符合下列规定：（1） 密封线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定。（2） 线缆桥架内线缆垂直敷设时，在缆线上端和每间隔1.5m处应固定在桥架支架上；水平敷设时，在缆线首、尾、转弯及每间隔5l0m处进行固定。（3） 在水平、垂直桥架中敷设线缆时，应对线缆进行绑扎。对绞电缆、光缆及其她信号电缆应依照线缆类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不适当不不大于1.5m，间距应均匀，不适当绑扎过紧或使缆线受到挤压。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间3.3摄像机安装(1)、在搬动、安装摄像机过程中，不得打开摄像机镜头盖。(2)、安装前每个摄像机均应加电进行检测和调节（特别是摄像机配电动镜时必要将焦距调节好），处在正常工作状态摄像机方可安装。(3)、从摄像机引出线缆应留有约1m余量，以不影响摄像机转动。不得运用电缆插头和电源插头来承载电缆重量。(4)、摄像机宜安装在监视目的附近不易受到外界损伤地方，安装位置不影响附近现场人员工作和正常活动。安装高度室内以2.55m或吊顶下0.2m处为宜；室外以3.510m，并不得低于3.5m。(5)、摄像机镜头要避免强光直射，应避免逆光安装；若必要逆光安装时，应尽量补光，保证最低对比度。(6)、当摄像机视野内明暗反差较大时，应充分考虑摄像机拍摄方向和照明条件。(7)、电梯轿箱内摄像机应安装在电梯轿箱顶部、电梯操作器对角处，并能监视电梯厢内全景。(8)、一体化快球摄像机在安装后，确认周边无阻挡物。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间3.4中心设备安装A、监视墙安装1、监视墙安装应在土建内装修完毕后进行。2、监视墙安装时，监视器不得面向窗户，以免阳光影响图像质量。监视墙背部与墙壁距离至少不不大于0.8m。3、监视墙底座及主体构造件务必可靠接地，接地引线应采用不不大于25mm铜编织带线，并采用铜螺栓固定，接地线直接接到保护地汇接排。4、监视墙必要与地面保持垂直，务必固定牢固，不得倾斜、松动和摇晃。5、安装监视器时，应避免外来光直射监视器屏幕。6、监视墙内部布线时，220V 电源线和其她线要分开走，必要整洁有序；信号线、电源线不能交叉盘绕；每 10 厘米扎一种线扣，所扎方向必要在同一种方向，线扣剪平到不刺手。B、其她设备安装视频服务器安装1、设备开箱后认真清点各种部件、配件、备件紧固件及技术资料等。2、设备安装前应用检查。设备外形完整，内表面漆层完好。3、设备外形尺寸、设备内主板及接线端口型号、规格符合设计规定。4、严格按照系统设备接线图安装、连线各设备。规定设备固定牢固、接线连接可靠、精确、整洁。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间5、有底座设备底座尺寸应与设备相符。6、设备底座安装时，机架与地面固定应竖直平稳，其表面保持水平,垂直偏差、几台并排安装先后偏差符合规定。7、按系统设计图检查主机设备之间连接电缆型号以及连接方式与否对的8、机架和控制台内设备和部件安装，设备应牢固端正，紧固件应紧固。四、供电与接地4.1、测量所有接地极电阻，必要达到设计规定。达不到规定期，可在接地极回填土中加入无腐蚀性长效降阻剂或更换接地装置。4.2、系统防雷接地安装，应严格按设计规定施工。接地安装最佳配合土建施工同步进行。五、成品保护5.1、穿线时不得污染设备和建筑物品，应保持周边环境清洁。5.2、在设备安装过程中，应注意不得碰坏其他设备和门墙、墙面、地面等。5.3、穿线时不得漏掉带护线套管或护口。5.4、安装终端设备时，应注意保持吊顶、墙面整洁。5.5、其他工种作业时，应注意不得破坏系统设备。5.6、机房内应采用防尘、防潮、防污染及防水办法。为了防止损坏设备和丢失零部件，应及时关好门窗，监控设备安装完毕后应注意柜门上锁。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1区、A2区、B1-B7区交底时间七、应注意质量问题7.1 设备之间、干线与端子之间连接不牢固；应及时检查，将松动处紧牢固。7.2 使用屏蔽电缆时，外铜网与芯线相碰；按规定外铜网应与芯线分开，压接应特别注意。7.3 用焊油焊接时，非焊接处被污染。焊接后应及时用棉丝（布条）擦去焊油。7.4 由于屏蔽线或设备未接地，会导致干扰。应按规定将屏蔽线和设备地线压接好。八、安全注意事项8.1、进入工地必要佩带安全帽。禁止穿拖鞋、短裤、打赤膊进入工地。精装修已经进场，易燃材料比较多，禁止在施工现场吸烟。8.2、随身携带和使用作业工具，应搁置在顺手稳妥地方，防止坠落伤人。8.3、进入施工现场必要戴好安全帽，操作人员必要熟悉所属工种安全操作规程。8.4、扫管穿线时要防止钢丝弹力勾眼；俩人穿线时应协调一致。一呼一应有节奏进行，不要用力过猛以免伤手。8.5、穿线用梯子必要结实，距梯脚4060mm处要设拉绳，不准在梯子最上一层工作，梯凳上禁止放工具和材料。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名
