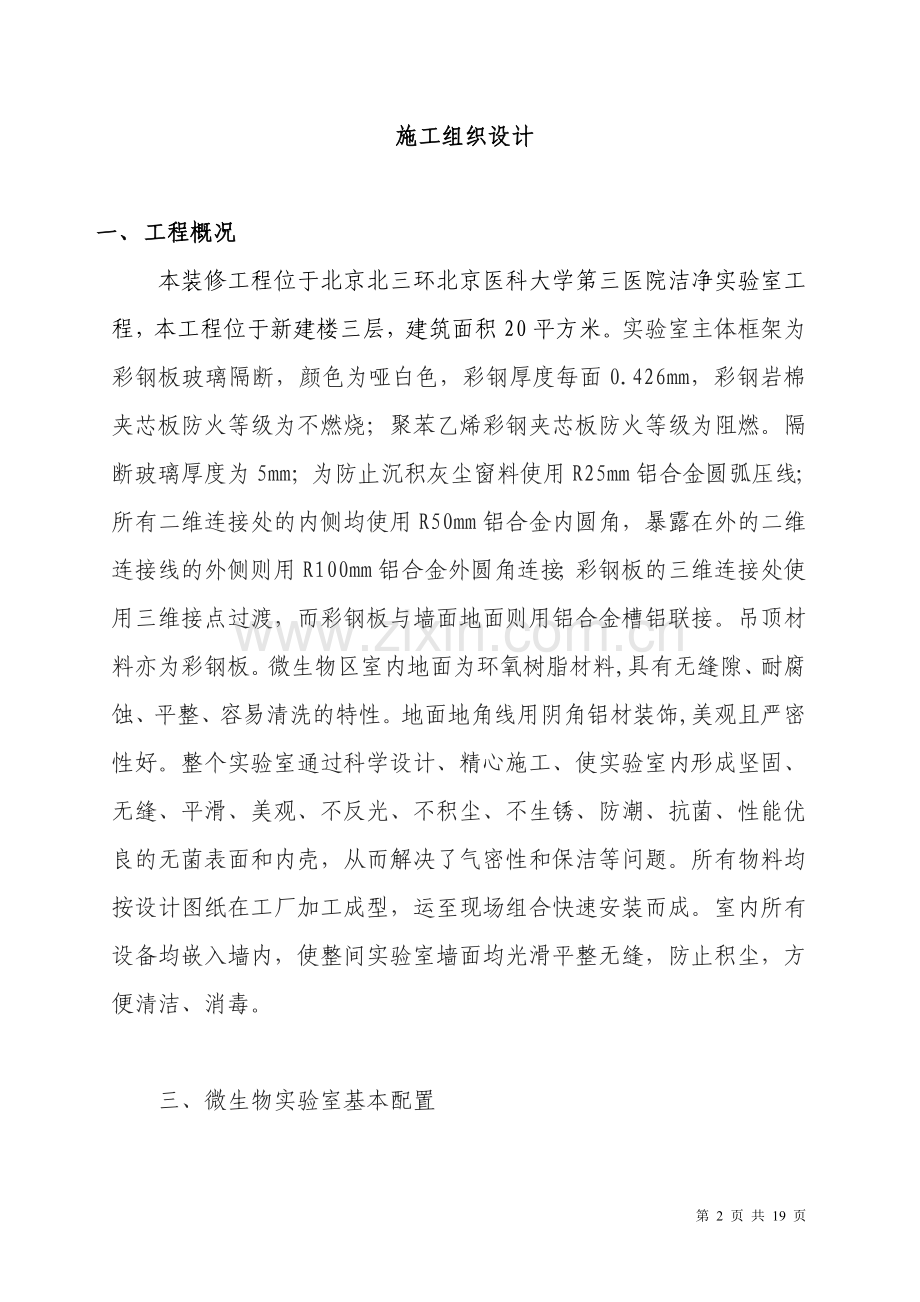

北医三院洁净实验室施工组织设计2010年5月 施工组织设计一、 工程概况本装修工程位于北京北三环北京医科大学第三医院洁净实验室工程，本工程位于新建楼三层，建筑面积20平方米。实验室主体框架为彩钢板玻璃隔断，颜色为哑白色，彩钢厚度每面0.426mm，彩钢岩棉夹芯板防火等级为不燃烧；聚苯乙烯彩钢夹芯板防火等级为阻燃。隔断玻璃厚度为5mm；为防止沉积灰尘窗料使用R25mm铝合金圆弧压线；所有二维连接处的内侧均使用R50mm铝合金内圆角，暴露在外的二维连接线的外侧则用R100mm铝合金外圆角连接；彩钢板的三维连接处使用三维接点过渡，而彩钢板与墙面地面则用铝合金槽铝联接。吊顶材料亦为彩钢板。微生物区室内地面为环氧树脂材料,具有无缝隙、耐腐蚀、平整、容易清洗的特性。地面地角线用阴角铝材装饰,美观且严密性好。整个实验室通过科学设计、精心施工、使实验室内形成坚固、无缝、平滑、美观、不反光、不积尘、不生锈、防潮、抗菌、性能优良的无菌表面和内壳，从而解决了气密性和保洁等问题。所有物料均按设计图纸在工厂加工成型，运至现场组合快速安装而成。室内所有设备均嵌入墙内，使整间实验室墙面均光滑平整无缝，防止积尘，方便清洁、消毒。三、微生物实验室基本配置净化实验室除了解决空气净化的问题以外，还要尽可能多的为实验工作提供方便，因此在设计时考虑了一些必备的实验室用器具，这些或是我们使用先进技术及生产工艺精工细作而成，或是通过可靠供应商外购的高质量产品。1、互锁式传递窗我们在P2实验室配有两个传递窗。保证了实验室物流的安全性。互锁式传递窗内有紫外线灯,当污染过物品拿出实验室前进行消毒.互锁式传递窗还保证了室外和室内空气的隔绝,方便了实验人员的物品传递,减少了实验人员进出实验室的次数.传递窗室内室外都可控制。2、自动闭门器根据国家规范要求，在洁净实验室门上安装有自动闭门器。3、互锁门本设计为主实验室设置了一套两门互锁的电子互锁,当其中有一扇门未关时,另外一扇门将无法打开这样就对进入洁净室内的气流起来到缓冲作用.互锁门还配置有应急开关,当发生意外事故时,按应急开关方便实验室人员尽快逃离现场。6、插座根据实验室使用要求。我们在每间实验室根据实验用途的不同，配置了足够数量的单相九孔插座和三相四孔插座。插座均采用嵌入式，气密型设计，选用进口名牌多功能防尘、防水、防漏电组合电源插板，采用先进工艺安装。7、紫外灯考虑洁净室的消毒要求,我们在P2主实验室室配置了两支紫外消毒灯,方便实验人员实验前后的物理消毒。8、人体热释红外感应器为方便实验人员使用和节省电源，在缓冲间门口处安放有红外线探测仪，感应人体热量，自动开启风机送出洁净风并自动延时关闭。9、洗刷台根据实验室使用需要,在洗刷消毒间配有洗刷台, 水槽和下水软管都为为耐酸碱的PP材料,水龙头为实验室专用三联水龙头。10、洗眼器和感应水龙头根据规范要求,在微生物实验区的洗刷台上面配有洗眼器，在实验人员眼睛万一接触危险物质时，可用它冲洗眼睛。为方便实验人员，感应水龙头可自动感应人身热量，放水并自动延时关闭。11、样品车为方便实验室人员移动样品和其它实验用品,我们还专门在洗刷消毒室内配置小型样品车,为不锈钢结构上下两层,小巧方便推动。12、滴水车根据实验用品在洗刷消毒后还需凉干,我们在洗刷消毒室配置有滴水车,一些洗刷消毒后的器皿可放在滴水车上滴水凉干,滴水车下还配有水桶收集滴下的水份.滴水车可移动，为不锈钢结构。13、实验边台实验室必须配置放置实验设备和实验用品的实验台,实验台面为耐酸碱的理化实芯板,滑道为优质材料。钢木结构,并在台面下面配有抽屉和柜子方便放置实验用品，美观与实验室整体相协调。14、生物安全柜（BSC-A2）根据生物安全实验室的国家规范要求,我们为P2实验室配置一台生物安全柜。生物安全柜是用于生物实验室的主要隔离设备，可以防止有害悬浮微粒的扩散。基于对人员、环境与试验品样品所提供的保护依其等级不同而有所差异。级A2型生物安全柜能够提供对人员、试验样品、环境的全面保护，应用于对高危险微生物、有毒物质和放射寡核苷酸的操作。级A2型属前开门生物安全柜，通过垂直气流来保护工作人员，通过多层HEPA过滤保护样品，通过HEPA过滤排出气体来保护环境。气流通过HEPA进气过滤器从柜顶部沉降，气体达到工作面后，约50%气体被吸进柜后部格栅中，其余气体与室内空气在前格栅相遇，其中30%的空气能通过HEPA排气过滤器被排出，剩下70空气经HEPA过虑与新风混合共同形成一个无菌工作区，有效防止交叉污染。室内空气与HEPA过滤空气相遇处产生气体屏障，使工作人员和样品得到隔离,保护实验人员安全,样品不受污染。四、生物安全实验室技术指标本公司承建的生物洁净室严格遵循中华人民共和国卫生行业标准WS233-2002微生物和生物医学实验室生物安全通用准则以及中华全国国家标准GB19489-2004实验室生物安全通用要求。装配标准则根据各专业实验室所从事生物因子分析过程的生物危害程度以及按国家标准中生物安全水平分级的办法为用户装配不同级别的生物洁净室。按平面布局分为两个缓冲间(可兼作更衣间)、一个操作间(面积有12.4M2)两部分，其制作工艺必须满足中华人民共和国卫生行业标准WS233-2002：微生物和生物医学实验室生物安全通用准则。主要技术参数如下：送风口风速：0.35m/s，洁净级别七级；操作间与室外大气压之差（静压差）-5Pa；温度23-30可调，总噪声65db在生物洁净室中温度、静压差、电器部件的运作、人体感应系统、照明紫外、送风、排风均由微电脑控制箱控制。各种指标均可以事先设定；在缓冲间使用人体红外感应系统，当工作人员进出无菌室时，风机及净化系统自动工作，对发尘物体强制进行净化作用。在生物洁净室中各主要部件规格及技术指标如下：送风口风机：风量3000立方米/小时，功率：0.45KW，全压：380Pa，噪声65dB；缓冲间风机：2000立方米/小时，功率：0.18KW全压：380Pa，噪声52dB；净化专用空调（柜式及壁挂式空调不允许用于百级净化空间）：KFR-35，空气加热器：3000W（三相）；送风口高效过滤器： 630*630*80mm（无隔板），初阻力240Pa，钠焰效率99.99，容尘量800g；缓冲间高效过滤器：484*484*80mm（无隔板），初阻力240Pa，钠焰效率99.99，容尘量500g。对可能产生致病微生物气溶胶或出现溅出的操作均应在生物安全柜中（级生物安全柜）进行，并使用个体防护设备以及相关的消毒设施。五、净化空调系统微生物洁净室设置净化空调系统是为了建立一个温、湿度适宜、空气清新、无菌洁净的微环境，以利于实验操作。传统的空调系统仅能对温度起到一定的控制，洁净度无法完全得到控制，因而导致病菌的滋生和繁衍。这样的空调系统远远不能满足微生物实验室这样一个特定的洁净环境的卫生学要求。鉴于此，本净化空调系统通过一系列的技术措施精心设计后完全能够做到控制实验室内温度、尘埃、细菌、有害气体的浓度和气流分布、保证室内人员所需新风量和室内合理的气流流向，并能维持整个微生物实验室合适的梯度压力及定向流动，全面实现“无菌环境保障体系”的目的，减少实验全过程中一切潜在的感染风险。我们的结构设计还有一个突出特色是室内大多数空调设备的维修保养均在室外进行，减少非实验人员进入实验室的机会，减少污染，提高实验室的使用率。1、净化空调系统划分本设计每个洁净实验室为独立的空调系统,并且缓冲间和净化实验室都是分开的独立空调,防止实验时的内部交叉感染和防止危险气体向外泄漏. 2、空气处理净化过程室内回风由中效过滤器回风口(回风口采用获得国家专利的定风向可调风量回风口，可以在实验室内很方便的拆卸更换滤料。)通过回风管回到净化组合式空气处理机的回风段，经冷却或加热，再经过机组内的初、中效过滤器（过滤器置于机组正压段）由送风管送至配有高效过滤器的送风末端后送出。室外新风经过虑处理后进入净化组合式空调机组的新、回风混合段与室内回风混合。再经卫生型净化组合式空气处理机进行温湿度处理后统一送入洁净区。3、送风方式及气流组织形式实验室末端送风采用专用送风静压箱。送风静压箱内满布进口高效低阻无隔板高效过滤器，底部装有送风扩散孔板（扩散孔板与实验室天花板相接处平整无缝）；局部百级实验室配有层流罩采用垂直层流的气流组织形式,其外形尺寸为1240X635,内部满布高效过虑器,底部装有均流扩散孔板.洁净室内回风为四角底部回风保证了室内气流的充分流动,带来很好的稀释效果.缓冲间采用高效送风口上送下回风乱流气流组织形式.为墙面单侧底部回风。4、压差控制P2实验室的负压成梯度分布，气流从清洁区向半污染区到污染区流动，室内负压能达到大于负10Pa 。 5、排风系统为保证压差的实现,我们在P2实验室的准备间和操作间设置了一套排风系统,为外排风通向建筑物的屋顶，系统上设置了风量调节阀。在洗刷消毒间设有局部排风系统，保证洗刷消毒间空气清新。本设计我们通过一系列的空气控制，包括进入室内空气的净化处理,一定的新风量和排风负压的控制等措施，向实验人员提供了安全,洁净的空气环境。6、净化空调机组选型净化实验室及缓冲间选用净化组合空调机组，该机组主要特点如下：1)我们的机组皆由双层面板组成，达到最佳的绝热和消音效果。传热系统K=0.54w/m2k，平均噪音吸收系数R=39dB，框架设计为密封的小巧型不锈钢；整机成形易清洁、耐腐蚀，不锈蚀。2)机组所采用的表冷器，其铝翅片表面还涂有一层亲水防腐涂层，因而不易形成水珠，提高了热交换效率，同时也不易积水、长菌。3)机组采用不锈钢集水盘，对积水盘的排水采用压力排水代替水封的措施，无论表冷器处于何种工况运行，均可顺畅排走凝水有效地避免了凝结水倒灌。4)过滤器的选用；粗效过滤器采用大容尘量的板式过滤器，进口玻纤滤料，坚固耐用，有清洗型及可换型两种型号选择，截留效率可达75%以上。中效过滤器采用低阻力的过滤器，过滤材料为超细聚丙烯纤维滤料，不会产生再污染现象，对末端的高效过滤器起到很好的保护作用。过滤器框架结构合理，与箱体内壁焊接牢靠，严格密封无泄漏，且过滤器装卸操作方便。六、配电系统本工程配电系统设计范围为实验室的照明及动力系统和微生物实验室空调机组的供配电系统。本工程设计以供配电系统设计规范、低压配电设计规范、民用建筑照明设计标准、民用建筑电气设计规范、生物安全实验室建筑技术规范、实验室 生物安全通用要求、微生物和生物医学实验室生物安全通用准则以及检验所所提供的招标文件为设计依据。1、实验室配电。本设计为生物安全实验室设立配电分箱一个,由配电总箱引单独回路配电，从而保证实验室用电可靠、安全。另外，对其他辅助实验室的配电，采用与微生物安全实验室分开敷设的模式进行，从而进一步保证生物安全实验室用电可靠；主实验室的照明配电与插座配电分开。（1）负荷等级、供电系统及供电电源按设计规范的要求本系统采用TN-S系统结构模式，我们为每个净化实验室提供一个电源箱与微电脑控制仪配套。净化空调的室外机、空调风机、外排风机、加热制冷配件都通过微电脑控制仪和微电脑电源箱配电控制。（2）导线的选择及线路敷设方式电源箱的进线回路选用ZRBV-500V型电线,为耐火电线.敷设于线槽内再穿阻燃线管引至用电设备。（3）配电设备及安装方式电源箱挂墙安装，位置可根据现场条件安装，方便电源的操作和维修；所有开关、插座均采用嵌入式安装。（4）照明系统根据规范要求，实验室内照明采用吸顶式洁净密闭灯，实验室内无强烈反光，照度满足国家相关规范要求。考虑美观需要走廊为嵌入式格栅灯盘。每间实验室配有单独控制的高质量开关，安装在方便房门出入口处。走廊开关为双控开关，安装在走廊的两端。2、通讯系统本设计可根据检验所的需要安装与外部通讯的系统,比如电话,传真,网络等等二、 编制依据1 建筑安装分项工程施工工艺规程。2 北京市施工现场管理法规及文件汇编。3 建筑装饰施工工艺标准。4 现行建筑施工规范大全。5 生物安全实验室建筑技术规范GB50346-2004、6 实验室 生物安全通用要求GB19489-2004、7 微生物和生物医学实验室生物安全通用准则WS233-2002、8 洁净厂房设计规范GB50073-2001、9 洁净室施工及验收规范JGJ71-90、10 通风与空调工程施工及质量验收规范11 建筑安装工程技术操作规程通风空调12 建筑给水排水及采暖工程施工质量验收规范13 民用建筑电气设计规范三、 施工部署1 劳动力部署：本工程选用管理严格，质量意识强，实操熟练，工种配套齐全的劳动力队伍。合理选择和使用劳动力，具体劳动力计划，详见附表一。2 本装修工程计划工期20天四、施工准备 1.材料准备 做好材料的选材工作，选材时应严格控制质量并采用耐阻燃材料，尽量避免易燃材料的使用，如采用易燃材料，均要进行防火处理，要综合考虑价格及供应商的供应能力，各种资料是否齐全。对成品、半成品提前订货，根据施工进度计划做好材料计划及进场准备。材料的材质、规格、色彩等进场前须经甲方认可五、 施工方法六、 技术管理措施1、组织相关人员及时熟悉施工内容、施工规范等，掌握有关的装修做法。2、材料采购应择优选用，并用时征得建设单位的认可。3、按公司相关规定执行，并由技术组提出材料计划，对进场的各种材料及时收集原材料的合格证、出厂证明等，检验合格后方可使用七、 质量管理措施1、以项目经理为领导，紧紧围绕质量这一中心，同抓共管，及时成立装修施工阶段全面质量检查组，要求相关人员持证上岗，负责这一阶段的质量检查及质量评工作。2、完善以“自检、互检、交接检”为主的“三检制”，严格按照分部分项工程质量验收标准控制每道工序，不合格工序未经整改严禁进入下道工序施工。3、建立行之有效的质量奖罚制度，对不合格工序不及时改正的，应处以重罚。八、 成品保护及注意事项：使用的各种原材料的品种、规格、强度等必须符合设计要求，质量符合规范要求，有出厂合格证。1、九安全防护措施：1、现场设立安全领导小组，配备专职安全员，严格执行安全值班制度，安全技术交底制度。2、新工人进入现场，要进行安全教育。3、在现场设立明显的安全标牌和标语，进入现场必须佩戴安全帽，现场严禁吸烟、打闹待违章作业。4、严禁高空抛物，以防伤人。5、夜间施工应有足够的照明设备，对临边处尤其要有明显的标志和防护栏杆、防护网等设施。6、各种电闸箱、照明灯具、机具等安全使用要符合规定，箱内电器完好，标识明确，箱体牢固防雨，不漏电，停用时必须加锁。电工值班室要昼夜有人，电工应持证上岗，设备检测、验收、维修应有记录。7、非电器工人和电器技术人员，非机械设备工作人员不得随意动用电器、机械设备。8、专业工种工作人员要求持证上岗。9、各种手持电动工具应绝缘良好，操作者应戴橡胶绝缘手套。10、消防器材必须设置在明显处，且应经常检查，若有损坏要及时修理好。11、现场材料仓库应能适应装修各个阶段的需要，能够按材料使用的先后，供多种材料堆放，如油漆等易燃易爆品仓库的布置，必须遵守防火防爆的安全距离要求。十文明施工现场管理措施 1施工区域和生活区应有明确划分，并应划分责任区，设标志牌分片包干到人。 2. 施工人员必须佩带胸卡，穿戴统一服装。服装要干净整洁。 3. 工人要去指定厕所大小便，厕所要设专人负责卫生，保持厕所卫生干净、整洁。十一消防保卫管理措施： 1现场要有明显防火标志，施工现场不准吸烟。 2明火作业要有审批手续，氧气瓶、乙炔瓶使用要符合规定。3消防立管要有专用水泵和电源。4电气焊操作人员要持证上岗。十二料具管理措施： 1建筑物内外堆放料具要分类规格码放整齐，库存材料要防雨防潮，贵重物品应及时入库。 2钢材、木材、管材不长料短用，优质不劣用。 3工作人员活完料净脚下清，做到无长流水，无长明灯，垃圾集中存放，及时分检回收清运，涂料包装容器回收及时，码放整齐。 4限额领料，控制材料发放。十三环卫卫生管理措施： 1办公室、宿舍经常打扫，生活区不允许随便倒污水、污物，垃圾倒到指定地点，及时有人清理运走。 2炊事人员要体检，有健康证，上岗穿戴工作服帽，个人要保持清洁卫生，设专人对现场、宿舍、伙房进行定期消毒。工程劳动力计划表 附表1序号工种单位数量备注1木工人22电工人13壮工人245合计5第 19 页 共 19 页
