市政道路施工组织设计模板.doc

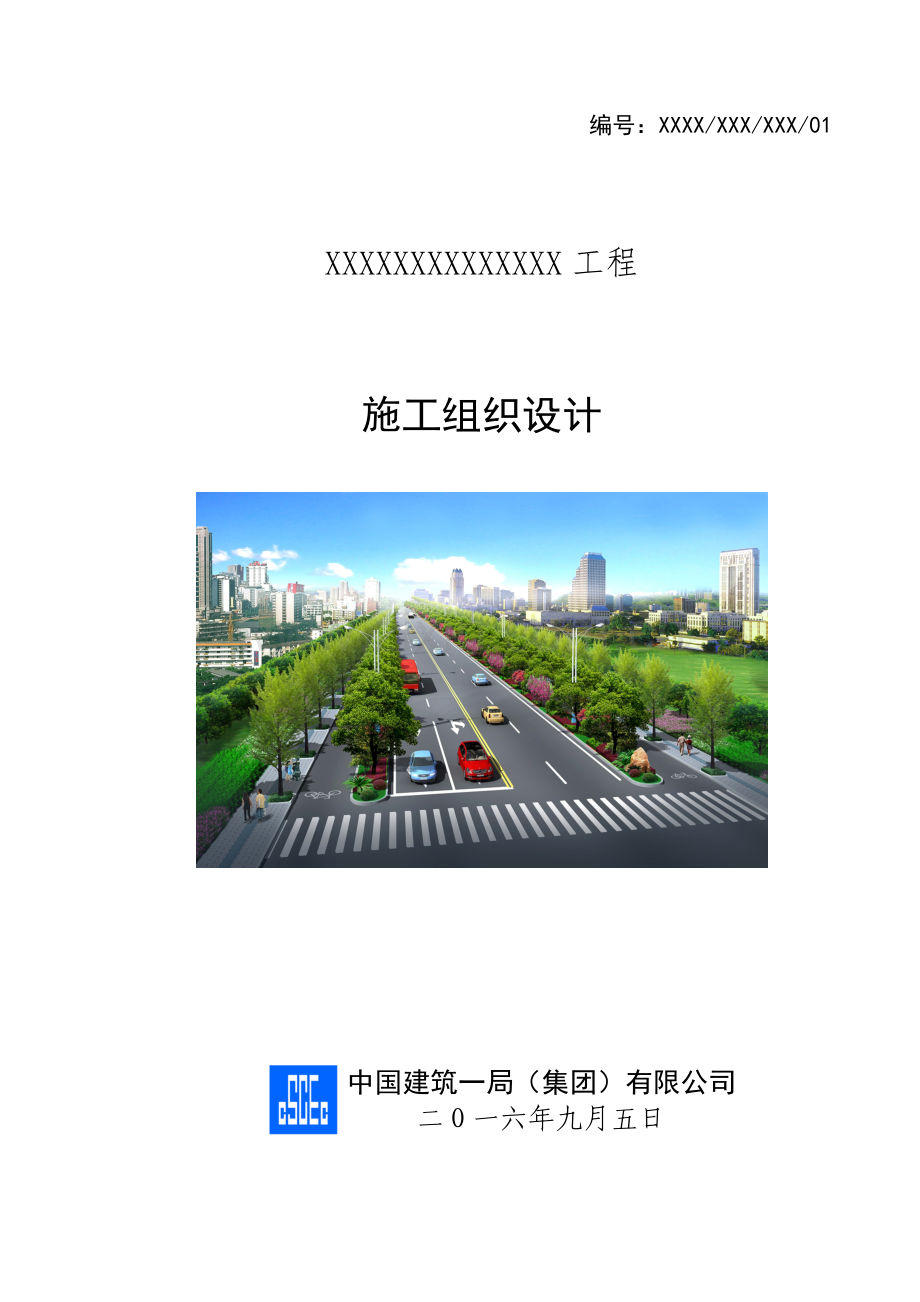

编号：XXXX/XXX/XXX/01

XXXXXXXXXXXXXX工程

施工组织设计

中国建筑一局（集团）有限公司
二O一六年九月五日

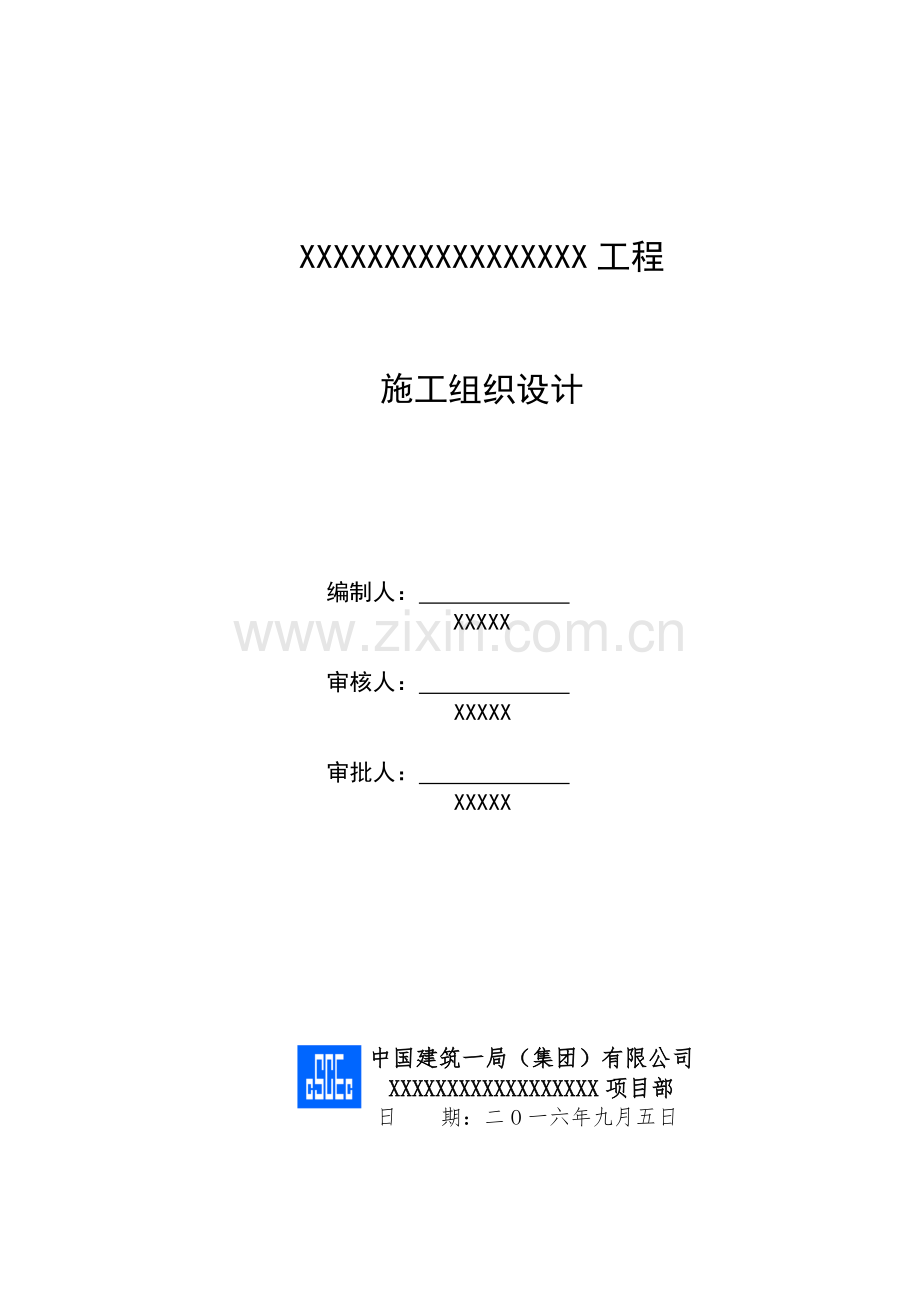

XXXXXXXXXXXXXXXXX工程

施工组织设计

编制人：
XXXXX

审核人：
XXXXX

审批人：
XXXXX

中国建筑一局（集团）有限公司
XXXXXXXXXXXXXXXXXX项目部
日 期：二O一六年九月五日
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX施工组织设计
目录
1编制依据 1
1.1 合同 1
1.2施工图纸 1
1.3主要规范规程 1
1.4主要法律、法规 3
1.5其他 3
2工程概况 4
2.1总体简介 4
2.2设计概况 4
2.2.1道路工程设计概况 4
2.2.2排水工程设计概况 6
2.2.3桥涵工程设计概况 7
2.2.3强电工程设计概况 7
2.2.4弱电工程设计概况 7
2.3工程典型的平、剖面图 8
2.3.1道路标准断面图 8
2.3.1路面结构设计图 8
2.4 工程重点、难点分析与对策 8
2.4.1工程管理重点、难点 8
2.4.2技术管理类重点难点 9
2.5工程水文地质、气候特征、场地现状及交通环境 10
2.5.1地质特性 10
2.5.2气候条件 12
2.5.3地震条件 12
2.5.4水、电、通信等建设条件 12
3施工部署 13
3.1目标的确定 13
3.1.1工期目标 13
3.1.2质量目标 13
3.1.3安全目标 13
3.1.4 文明施工目标与环境保护目标 13
3.1.5 CI管理目标 13
3.1.6成本目标 14
3.1.7协调目标 14
3.1.8内业管理目标 14
3.2 施工组织 14
3.2.1项目组织机构图 14
3.2.2人员分工及职责 14
3.2.3组织机构职能 14
3.3任务划分 18
3.3.1项目合同范围 18
3.3.2项目单位组织内部专业施工单位的施工项目 18
3.3.3构件、配件、加工品、材料采购的分工 19
3.4 施工部署原则及总体施工顺序 19
3.4.1在时间上的部署原则 19
3.4.3空间上实行分段和立体交叉流水作业的原则 19
3.5 组织协调 19
3.5.1工程开工后及时办理有关部门要求的各种手续 19
3.5.2征拆协调 19
3.5.3与监理单位的工作协调 20
3.5.4与建设单位之间的协调 20
3.5.5与设计单位的协调 20
3.5.6与周边居民、政府间的协调 21
3.5.7做好组织协调工作的几项措施 21
3.6主要项目工程量 22
3.6.1路基工程数量表 22
3.6.2路面工程数量表 22
3.6.3雨水工程数量表 23
3.6.4污水工程数量表 23
3.6.5弱电工程数量表 24
3.7 施工区域、流水段划分 24
3.7.1施工区域划分 24
3.7.2流水段划分 24
3.8施工进度计划 26
4施工准备 27
4.1 技术准备 27
4.1.1 一般性准备工作 27
4.1.2 计量器具配置计划 27
4.1.3施工方案编制计划 28
4.1.4 施工资料编制计划 28
4.1.5试验、检测计划 29
4.1.6样板试验段计划 30
4.2 资源配置计划 31
4.2.1 主要劳动力计划 31
4.2.2主要工程材料、设备采购及进场计划 31
4.2.3主要施工机械设备进场计划 32
4.3施工现场准备 32
4.3.1项目部驻地建设及临时设施准备 32
4.3.2施工围挡 33
4.3.3施工便道 33
4.3.4临时用电 33
4.3.5临时用水 33
5主要施工方法 34
5.1测量施工方案 34
5.1.1 建立测量控制网 34
5.1.2控制点的复核及导线点、水准点的增设 34
5.1.3质量标准 35
5.1.4原地貌复核测量 35
5.1.5地下、地上障碍物的调查与测量 36
5.1.6道路工程施工测量 36
5.1.7管线工程施工测量 37
5.1.8 测量资料的收集与整理 37
5.2路基施工 38
5.2.1道路清淤清表 38
5.2.2特殊路基处理 38
5.2.3路基填砂施工 39
5.2.4粘土包封施工 42
5.3级配碎石垫层施工 42
5.3.1工艺流程 42
5.3.2施工方法 42
5.4水泥稳定碎石施工 45
5.4.1工艺流程 45
5.4.2施工方法 45
5.5水泥砼垫层施工 47
5.5.1工艺流程 47
5.5.2施工方法 47
5.6钢筋砼基层施工 49
5.6.1工艺流程 49
5.6.2施工方法 49
5.7沥青透层施工 51
5.7.1工艺流程 51
5.7.2施工要点 51
5.8沥青下封层施工 52
5.8.1工艺流程 52
5.8.2施工要点 52
5.9沥青粘层施工 52
5.9.1工艺流程 52
5.9.2施工要点 52
5.10沥青混凝土施工 53
5.10.1工艺流程 53
5.10.2施工方法 53
5.11道路附属工程施工 56
5.11.1雨水口及雨水支管施工 56
5.11.2路缘石安装 57
5.11.3人行步道、盲道、树池施工 58
5.12箱涵施工 59
5.12.1工艺流程 59
5.12.2施工方法 59
5.13排水工程施工 62
5.13.1工艺流程 62
5.13.2施工方法 62
5.14弱电工程 72
5.14.1施工工艺流程 72
5.14.2施工方法 72
6主要施工管理措施 74
6.1 保证工期措施 74
6.1.1建立完善的生产计划保证体系 74
6.1.2控制进度计划的分级与编制 74
6.1.3劳动力供应保证 75
6.1.4 采取技术措施缩短工期 75
6.1.5 组织与协调的方式 75
6.2 保证质量措施 75
6.2.1建立质量保证体系，认真贯标 75
6.2.2 建立各种制度以保证工程质量 76
6.2.3 质量突发事件的应急措施 78
6.2.4 对违规事件的报告和处理 79
6.2.5 质量管理和技术措施 79
6.2.6 重要部位的质量控制措施 80
6.3 技术管理措施 82
6.3.1 建立技术管理责任制，明确职责与分工 82
6.3.2 建立各种制度 82
6.3.3 新技术、新材料推广应用与管理工作 83
6.4 安全保证措施 84
6.4.1贯彻国家与地方有关法规，建立项目安全管理责任制及相关管理办法 84
6.4.2 对分包方的安全管理 84
6.4.3 安全生产的教育与培训计划的制定 85
6.4.4 建立完善的联检制 85
6.4.5 对特殊工种的管理 86
6.4.6 对各施工方案需编制安全技术措施的要求 86
6.5消防、保卫措施 87
6.5.1贯彻国家与地方有关法规，建立项目部消防责任制 87
6.5.2制订有关管理制度 88
6.5.3签订总分包消防责任协议书 88
6.5.4 其他消防工作的要求 88
6.6 环保、文明施工及绿色施工管理措施 88
6.6.1贯彻国家、地方有关法规，建立责任制 88
6.6.2防止周围环境污染、大气污染的具体措施 89
6.6.3防止水污染的具体措施 89
6.6.4防止噪音污染的具体措施 89
6.6.5 废弃物的管理 90
6.6.6 公共卫生管理 90
6.7 地下管线、设施保护措施 91
6.8 应急预案 93
6.8.1 应急救援组织体系 93
6.8.2 应急救援组织机构 93
6.8.3 应急救援程序 93
6.8.4 应急救援保障 94
6.9 成品保护措施 94
6.9.1组织措施 94
6.9.2材料管理 94
6.9.3施工阶段保护措施 94
6.10 降低成本控制措施 95
6.10.1加强项目部的人员管理工作 95
6.10.2材料节约措施 95
6.10.3施工现场按计划用水用电 96
6.10.4其他措施 96
6.11 雨、冬期施工和夜间施工措施 96
6.11.1 雨期施工措施 96
6.11.2 冬期施工措施 99
6.11.3 夜间施工措施 101
6.12 交通组织措施 101
7附件 102
7.1项目组织机构图 102
7.2施工总进度计划 103
7.3主要劳动力计划 106
7.4施工总平面布置图 108

1编制依据
1.1 合同
合同（协议）名称
编 号
签订日期

1.2施工图纸
图纸名称
工程编号
出图日期

1.3主要规范规程
类别
名 称
编 号
国家
《工程测量规范》
GB50026-2007
《土工试验方法标准》
GBT50123-99（2007）
《土的工程分类标准》
GB/T50145-2007
《混凝土结构工程施工规范》
GB50666-2011
《混凝土结构工程施工质量验收规范》
GB50204-2002（2010版）
《砌体工程施工质量验收规范》
GB50203-2011
《给排水管道工程施工及验收规范》
GB50268-2008
《沥青路面施工及验收规范》
GB50092-96
《建设工程施工现场供用电安全规范》
GB50194-2014
《混凝土和钢筋混凝土排水管》
GB/T11836-2009
《水泥标准稠度用水量、凝结时间、安定性检验方法》
GB/T346-2001
《水泥胶砂强度检验方法》
GB/T17671-1999
《矿渣硅酸盐、火山灰硅酸盐、粉煤灰硅酸盐水泥》
GB 1344-99
《道路交通标标志和标线》
GB5678-2009
《道路交通标志板及支撑件》
GB/T 23827-2009
《道路交通标志反光膜》
GB/T 18833-2012
《道路交通信号灯》
GB14887-2011
《道路交通信号设置与安装规范》
GB14886-2006
《道路交通标线质量要求和检测方法》
GB/T 16311-2009
《道路信号控制机》
GB 25280-2010
《人行横道信号灯控制设置规范》
GA/T 851-2009
《闯红灯自动记录系统通用技术条件》
GAT496-2014
行业
《钢筋焊接及验收规范》
JGJ 18-2012
《钢筋机械连接技术规程》
JGJ 107-2010
《钢筋焊接接头试验方法标准》
JGJ/T 27-2001
《回弹法检测混凝土抗压强度技术规程》
JGJ/T23-2011
《砌筑砂浆配合比设计规程》
JGJ/T-98-2010
《建筑机械使用安全技术规程》
JGJ33-2012
《施工现场临时用电安全技术规程》
JGJ46-2005
《建设工程施工现场环境与卫生标准》
JGJ146-2013
《建筑施工碗扣式钢管脚手架安全技术规范》
JGJ166-2008
《建筑砂浆基本性能试验方法》
JGJ70-90
《普通混凝土用砂浆质量标准及检验方法》
JGJ52-92
《公路桥涵施工技术规范》
JTG TF50-2011
《公路工程质量检验评定标准》
JTG F80/1-2012
《公路路基路面现场测试规程》
JTG E60-2008
《公路路基施工技术规范》
JTG F10-2006
《公路土工试验规程》
JTG E40-2007
《公路沥青路面施工技术规范》
JTG F40-2004
《公路工程集料试验规程》
JTG E42-2005
《公路工程技术标准》
JTG B01-2003
《公路交通安全设施施工技术规范》
JTG F71-2006
《公路工程沥青及沥青混合料试验规程》
JTG E20-2011
《公路工程无机结合料稳定材料试验规程》
JTJ 057-94
《公路工程沥青及沥青混合料试验规程》
JTJ 052-2011
《公路路面基层施工技术规范》
JTJ 034-2000
《城镇道路工程施工与质量验收规范》
CJJ 1-2008
《城市道路路基工程施工及验收规范》
CJJ 44-1991
《城市测量规范》
CJJ T8-2011
《路面标线涂料》
JT/T280-2004
地标
《公路填砂路基施工技术规范》
DB36 T 655-2012
其他
《混凝土含碱量限值标准》
CECS53-93
《给水排水工程顶管技术规程》
CECS 246:2008
图集
《市政排水管道工程及附属设施》
06MS201
1.4主要法律、法规
类别
名 称
编 号
国家
中华人民共和国建筑法
主席令1997第91号
中华人民共和国环境保护法
主席令1989第22号
中华人民共和国劳动法
主席令1994第28号
中华人民共和国职业病防治法
主席令2011第52号
中华人民共和国合同法

建设工程质量管理条例
国务院令第279号
行业
工程建设标准强制性条文（公路工程部分）
建标[2002]99号
工程建设标准强制性条文（城市建设部分）
建标[2000]202号
关于建筑业进一步应用推广10项新技术的通知
建[2010]200号
建设工程施工现场管理规定
建设部令1991年第15号
危险性较大的分部分项工程安全管理办法
建质[2009]87号文
1.5其他
类别
名称
编号/单位
企业
《项目管理标准化验收手册》
第二版
《项目管理手册》
2015修订版
《综合管理手册》
2014修订版
《技术质量管理分册》
2014修订版
《生产组织管理分册》
2014修订版
《商务管理分册》
2014修订版
地勘

2工程概况
2.1总体简介
序号
项目
内 容
1
工程名称

2
工程地址

3
建设单位

4
设计单位

5
监理单位

6
质量监督单位

7
施工总承包单位

8
施工主要分包/劳务分包

9
资金来源

10
合同承包范围

11
结算方式

12
合同工期
年 月 日至 年 月 日，共 日历天
13
合同质量目标

2.2设计概况
2.2.1道路工程设计概况
序号
项目
内容
1
路线总长
XXXXm
2
道路等级
城市主干路
3
路面设计年限
15年
4
设计速车
40km/h

5

路
基
部
分
路基宽度
42m
标准横断面设计
4.5m绿化带+3m人行道+ 3.5m非机动车道+2m绿化带+ 16m车行道+2m绿化带+3.5m非机动车道+3m人行道+4.5m绿化带=42m
路拱横坡
车行道1.5％，人行道2%
道路纵坡
最大纵坡 %，最小纵坡 %
填方路基
路基填料采用中粗砂+黏土包封，黏土包封顶面厚度为0.5m，
两侧厚度为1m；
一级边坡1:1.5，二级边坡1:1.75
挖方路基
按照1:1.75放坡
边坡防护
植草护坡
承载力
要求
回弹模量≥30mpa
弯沉≤305.4（0.01mm）
6

路
面
部
分
路面类型
沥青混凝土路面
路面设计弯沉值
AC-13C
16.9(0.01mm)
AC-20C
18.2(0.01mm)
AC-25C
19.8(0.01mm)
水泥稳定碎石5%
33.2(0.01mm)
水泥稳定碎石3.5%
63.6(0.01mm)
级配碎石
弯沉305.4（0.01mm）
路
面
结
构
组
成
机动
车道
（总厚度81cm）
4cm厚AC-13C（SBS）
粘层PC-3，0.3-0.6L/㎡
6cm厚AC-20C
粘层PC-3，0.3-0.6L/㎡
8cm厚AC-25C
封层1cm，PC-1，0.5kg/㎡
透层AL（M）-1，0.7-1.5L/㎡
20cm厚5%水泥稳定碎石
20cm厚3.5%水泥稳定碎石
22cm级配碎石垫层
非机动
车道
（总厚度46cm）
4cm厚AC-13C（SBS）
粘层PC-3，0.3-0.6L/㎡
6cm厚AC-20C
封层1cm，PC-1，0.5kg/㎡
透层AL（M）-1，0.7-1.5L/㎡
20cm厚5%水泥稳定碎石
15cm级配碎石垫层
人行道
（总厚度28cm）
6cm厚深灰色吸水砖
2cm厚1:3水泥砂浆
20cm厚3.5%水泥稳定碎石
2.2.2排水工程设计概况
类型
流动方向布置
管材及接口、基础
检查井及雨水口
雨
水
系
统
道路双侧布置，据道路中心线15.5m
K3+220-K3+891段雨水自西向东，在K0+891处汇合后排入古塘排渍道。
K3+933-K4+495段雨水自西向东，K4+495-K5+685段雨水自东向西在K4+495处汇合后由北最终排至万寿湖电排站规划进水渠道
K5+723-K6+247.029段雨水自西向东，在K5+723处汇合后排入古塘排渍道。
Dn1350以下雨水管采用承插式Ⅱ级钢筋混凝土管，接口采用氯丁橡胶圈（O型）密封；dn1350以上雨水管采用企口式Ⅱ级钢筋混凝土管，接口采用氯丁橡胶圈（q型）密封，具体做法详参国标04S516（P23页）。 管道基础采用带状混凝土（管枕基础）。
1、雨、污水管每隔30-40m设一座钢筋混凝土检查井（06MS201-3），每隔一定距离设置沉泥井，沉泥井落底深度为0.3m。
2、雨污水根据两侧企业、小区排水需设置接户井，接户井预留口均采用预埋一接管子后封堵。3、考虑到施工车辆碾压，检查井井盖均采用重型球墨铸铁井盖、井座，井内置安全挂网。
4、雨水口采用边沟式双篦雨水口，与接户井位置冲突时往上游移开2m布置，在交叉口处适当加密布置，雨水口深度为1.3m，超深0.3m便于清掏，采用球墨铸铁篦圈、篦子，雨水口连接管采用dn300 Ⅱ级钢筋混凝土管。
污
水
系
统
布置在道路北侧，距道路中心线11.5m
桩号K4+085-K6+282段污水自翠林南路CW1-1污水井，自东向西，在K4+085汇合瓦良格路转输污水后，向南穿道路接至拟建污水提升泵站（道路南侧、古塘排渍道以东）
污水管道均采用HPDE缠绕增强管（B型结构），环刚度不小于10KN/㎡。管道基础采用中粗砂（06MS201-2,54页），管道接口采用电熔连接。
沟槽开挖
1、根据地勘报告，雨污水均采用1:1.5放坡开挖，如自然地面低于
管底标高时，先按要求回填至管顶以上1m处再进行发开挖。
2、管道基础应坐落于良好原状土上，地基承载力特征值fak不得低于120kpa。
沟槽回填
管顶上部500mm以内采用中粗砂回填，浇水夯实，其余部分采用素
土回填，并分层夯实，密实度应满足道路压实度要求。
2.2.3桥涵工程设计概况
结构形式
设计概要
钢筋混凝土结构
2孔B*H=6*4
箱涵顶、底板厚0.5m，侧壁厚0.45m。箱涵主体采用C35混凝土，砼垫层采用15cm厚C15混凝土，垫层采用砂砾垫层，厚度100cm。
2.2.3强电工程设计概况
项目
内容
管道材料分类
CPVC管 Ø200
直线部分
加强型MPP管 Ø200
弯曲段及顶管
镀锌钢管
通过箱涵部分
纵向中心线布置
新建路西人行道的东侧路沿石向西1m，埋管孔数为八孔。
横向布置
1#、18 #、19 #、23 #、26 #、30 #、35 #、36 #、50 #、53 #、58 #、61 #、69 #设横穿管，埋管孔数为八孔或四孔
管道基础
开挖至原状土上设C15垫层+C20素砼包封（钢筋砼）
管道埋设及连接
CPVC管 Ø200
开槽埋设 承插式连接
加强型MPP管 Ø200
顶管法施工 热熔连接
镀锌钢管
开槽埋设
卡箍式连接或电焊连接（弧形外接板）
电缆工井
直线型（3600×1600×1900）
60个
三通型（3600×2400×1900）（做接地网）
18个
四通型（4000×4000×1900）（做接地网）
6个
2.2.4弱电工程设计概况
管道材料分类
PVC-U110聚氯乙烯管
直线部分铺设12孔（3×4）
SC100镀锌钢管
电缆过路保护管
管道基础
开挖至原状土上设100mm厚碎石垫层
管道埋设及连接
PVC-U110管
开槽埋设 承插式连接
镀锌钢管
开槽埋设、焊接连接
人（手）孔井
小型直通型人孔井（2.0m×1.6m）
23个
小号三通型人孔井（2.8m×1.8m）
2个
小号四通型人孔井（3.0m×1.8m）
19个
通信手孔井（1.58m×1.38m）
25个
平面位置布置
道路北幅绿化带下
2.3工程典型的平、剖面图
2.3.1道路标准断面图

2.3.1路面结构设计图

雄溪河～105国道路面结构设计图
2.4 工程重点、难点分析与对策
2.4.1工程管理重点、难点
1、 本项目与厂房、现有排水系统、店铺、村庄、耕地、鱼塘等有交叉，征拆及协调难度大。其中银河城区域属于现况道路，行人、车流量较大，交通导行是工作重点之一，另外道路两侧店铺已经运营，施工过程中可能与店铺商家发生冲突关系，因此，施工协调工作可能较多；雄溪河至105国道段存在现况光缆、民房、鱼塘、村道及一座小山丘（象鼻山）等施工障碍，其中部分光缆属于军用光缆（属路南二炮管辖），征拆难度较大。
针对以上情况，我方采取以下对策：
（1）针对于银河城交通问题，我方拟采取半幅交替施工的方式，对于施工区域采用围挡进行封闭，围挡外侧张贴企业文化、正能量宣传语等，保证施工现场的外观形象。
（2）—根据业主要求制定合理的进度计划，制定业主工作计划，并提交业主，并且在每日情况汇报中加入“需要解决的问题”，不断提醒业主、监理，督促业主尽快解决征拆工作。
（3）根据进度计划合理进行施工组织，技术、生产、商务等部门互相配合，认真编排人、材、机进场采购计划，对征拆完成的区域及时进行施工。
（4）加强与业主、监理之间的沟通，使其能够感受到我方对施工进度的重视，促使业主、监理能够与我方统一工作步调，配合我方尽快解决征拆问题。
2.4.2技术管理类重点难点
1、地下交叉管线错综复杂
银河城施工范围内有弱电、强电、给水、燃气及现状雨、污水等管线，对我方雨、污水管线及弱电管线施工造成诸多不利：土方开挖难度加大、管道安装不便、部分现况管线标高与设计待建管线产生冲突等，采取以下应对措施：
（1）施工前沟通业主及其他管线单位要原管线图纸，现场开挖前人工分段挖探坑探明地下管线情况，管线变换复杂时加密探坑数量。
（2）开挖过程中人工开挖为主，机械开挖为辅，尽量不要破坏现有管线，必要时做好现有管线的支护工作。
（3）对于设计管线与现有管线标高冲突、现场位置不足以施工等情况，通过与监理、业主、设计沟通，可进行管径变化、增加井室等措施，若情况复杂，必要时采取线路迁改措施。
2、银河城现况雨污水水位较高，同时沟槽开挖时地下水回渗快，造成雨、污水新建及接户的施工非常困难，拟采取以下措施：
（1）加大降水力度，增加潜水泵的投入，同时采用封堵上游的方法，加快施工速度。
（2）如果采用潜水泵仍旧无法将水控制住，采用气囊堵水的方法：预制适合管径规格的气囊，充气至可以将气囊塞入管口，放入管口后继续充气至降水堵住，然后进行管节安装、井室预制，最后撤出气囊。
3、雄溪河-105国道段地表水丰富、地下水位较高，鱼塘范围大且淤泥较深，清淤难度大，针对该情况，采取以下措施：
（1） 对于地表水域面积大、地下水位高，抽水过程中出现四周渗水或泉眼冒水快的情况，我方采取粘土围堰加降水的方式进行排水，降水方式可采取明沟排水、潜水泵抽水、井点降水等方式，确保鱼塘在少水或无水的条件下清淤；
（2） 淤泥较深，清淤范围较大，我方采取边开挖边回填的施工方法，步步推进。对于地质较差的部位必须进行处理，处理方式可采取中粗砂换填、块石（或碎石）换填、抛石挤淤，处理后应确保压实度或承载力符合要求，方可继续施工。
2.5工程水文地质、气候特征、场地现状及交通环境
2.5.1地质特性
拟建道路勘探深度内揭露地层主要有素土①（Q4ml）、淤泥①—1（Q41）、耕表土①—（Q4pd），第四系全更新统冲积层（Q4al）粉质粘土②、淤泥质粉质粘土②—1、粉质粘土③、中砂④、砾沙⑤，下伏基岩为第三系粉砂岩。根据岩性及工程地质特性，按《公路工程地质勘探规范》（JTGC20—2011）。共划分为5个工程地质岩土层，三个地质亚层，自上而下分述如下：
1、素填土①（Q4ml）
道路沿线零星分布。灰褐、灰黄、浅黄、黄褐、深灰色，湿—饱和、松散状态，主要由粘性土、中细砂等组成，为近年回填而成，欠压实固结。层顶面埋深0.00m，层顶面标高19.09~23.78m，层厚0.00~4.70m。
2、淤泥（编号①—1）（Q41）
主要分布于道路沿线水塘（鱼塘）、沟渠底部。深灰、灰黑、褐灰、青灰色，饱和、流塑状态，土质细腻，粘性好，含腐殖物，粉砂质较高，具异味，属高压缩性土。层项顶埋深0.00~1.00，层顶面标高15.39~18.16m，平均标高16.89m，厚度0.60~1.20m，平均厚度0.86m。
3、耕表土①—2（Q4pd）
拟建道路沿线大部分钻孔见及。灰褐、灰黄、黄褐、深灰色，主要由粘性土组成，含植物根茎，为植被层，湿—很湿，松散状态。层顶面埋深0.00m，层顶面标高18.00~31.27m，层厚0.40~0.90m。
4、粉质粘土②（Q4al）
道路沿线大部份钻孔分布。灰褐、灰黄、褐黄、黄褐、褐色、灰色，湿，可塑一软塑状态，含铁锰质氧化斑点，似花斑状构造，局部含粉砂质较高。揺振无反应，干强度中等，韧性中等，稍光滑，下部含粉砂质增高，弱透水性。主要物理力学性质w=26.3~33.8%,平均值29.60%；e=0.799~0.989,平均值0.873，Wp=19.8~24.2%,平均值21.54%; IL=0.41~0.72,平均值0.607,为中偏高液限土;Es1-2=4.14~6.56Mpa,平均值4.987Mpa。平均稠度为0.39,属过湿类型土。修正后标准贯入试验击数5~7击,修正后标准贯入试验平均击数为5.9击。层顶面埋深0.40~2.80m,层顶面标高16.21~19.88m,平均标高17.98m,层厚0.00~3.20m,平均厚度1.69m。
5、淤泥质粉质粘土②一1(Q4a1)
道路沿线大部份钴孔均有分布。灰黑、深灰、褐灰、灰色,湿一饱和,流塑—软塑状态,含粉砂质较高,土质细腻,粘性好。压缩变形大,属高压缩性土。揺振无反应,干强度中等,韧性中等,稍光滑,下部含粉砂质增高,弱透水性。主要物理力学性质w=39.6~45.7%,平均値42.15%;e=1.052~1.214,平均值1.136,Wp=24.3~31.7%,平均值28.34%;IL=1.07~1.17,平均值1.123,为高液限土;Es1-2=2.93~3.48Mpa,平均值3.15Mpa。层顶面埋深1.40~4.90m,层顶面标高14.79~19.08m，平均标高16.40m，层厚0.00~2.10m,平均厚度1.06m。
6、粉质黏土③(Q4a1)
道路沿线主要分布于ZK2~ZK6钻孔附近。红褐、红黄、砖红、黄褐色，湿,可塑状态,含铁锰质氧化斑点,似花斑状构造,含粉砂质较高,土质结构紧密。摇振无反应,干强度中等,韧性中等,稍光滑,下部含粉砂质较高,似粉土,具弱透水性。主要物理力学性质w=24.5~26.1%,平均值25.23%; e=0.722~0.801,平均值0.770,Wp=20.3~22.2%,平均值21.47%;IL=0.26~0.39,平均值0.295.,为中液限土;Es1-2=5.99~7.67Mpa,平均值7.00Mpa。平均稠度为0.71,属潮湿类型土。实测标准贯入试验锤击数8~10击,修正后标准贯入试验平均击数为8.8击。层顶面埋深0.70~0.90m,层顶面标高23.73~30.57m,平均标高28.75m,层厚0.00~4.70m,平均厚度3.54m。
7、中砂④(Q4a1)
道路沿线均见分布。灰黄、浅黄、褐黄、黄、浅灰色,湿一饱和,稍密状态,上部含粘粒较高,泥质胶结,级配好,分选性,下部含细砾,局部渐变粗砂互层,透水性强。实测标准贯入试验锤击数11~15击,修正后标准贯入试验平均击数为11. 2击。层顶面埋深0.50~6.30m,层顶面标高14.29~27.33m,平均标高l6.59m,层厚1.70~13.00m,平均厚度38gm。
8、砾砂⑤(Q4a1)
道路沿线各钻也均揭露。灰黄、浅黄、褐黄、桔黄、黄、浅灰、灰白色，饱和、稍—中密状态，粒径一般2—10mm，少量大于3cm，粒径>2mm含量约占25—30%，亚园形，成份以石英质为主，级配好，分选性差，砾含量局部稍有差异，局部砾含量略有增减渐变园砾、粗砂互层，强透水性。实测重Ⅱ锤击数9~25击，修正后平均击数为10.2击。层顶面埋深4.80~16.30m，层顶面标高9.43~15.73m，平均标高12.70m，揭露厚度5.20~14.40m。
2.5.2气候条件
南昌属亚热带湿润气候，气候温暖，雨量充沛，四季分明。本场区多年平均气温为17.5℃，7～9月份为高温期，最高气温为43.2℃(7月)，12月～翌年2月气温最低，最低气温为-9.9℃(2月)，多年平均降水量为1645mm.最大降雨量为2356mm，最小年降水为1046mm。最大日暴雨量为208.9mm，最大时降雨量为57.8mm。
2.5.3地震条件
根据《南昌县总体规划（2008-2030）》，南昌县已列入我国建筑工程抗震设防和省防震减灾工作重点地区，抗震烈度为6度，其设计基本地震加速值为0.05g，设计特征周期为0.35s。
2.5.4水、电、通信等建设条件
雄溪河-105国道段所在区域均为开发，施工用电需要自配发电机，由于沿线水塘较多，施工用水（主要用于填砂路基水密及道路养护等）可以直接利用地表水。
迎宾大道-莲塘大道段位于银河城内，区内部分地块已开发建设，水电等设施接入便利，同时该地区固话，移动等信号覆盖完善。

3施工部署
3.1目标的确定
3.1.1工期目标
拟定开工日期XX年XX月XX日，竣工日期XX年XX月XX日，共计XX日历天；具体开工日期以实际开工日期为准。
3.1.2质量目标
本工程质量目标为“合格”
3.1.3安全目标
1、杜绝死亡及重伤（含交通责任）事故，轻伤事故率控制在1‰以内。
2、杜绝火灾、爆炸及灾害性天气造成的一般及以上责任事故。
3、杜绝交通、中毒和中暑一般及以上责任事故。
4、杜绝机械设备和特种设备一般及以上责任安全事故。
5、杜绝环境污染事故。
6、杜绝职工职业病责任事故。
7、人员安全教育培训100%，持证上岗100%。
3.1.4 文明施工目标与环境保护目标
1、文明施工目标：争创省级文明工地。坚持文明施工，促进现场管理和施工作业标准化、规范化的落实，使职工养成良好的作风和职业道德，杜绝野蛮施工现象。做到施工平面布置合理，施工组织有条不紊，施工操作标准、规范，施工环境、施工作业安全可靠，现场材料管理标准有序，内业资料齐全。
2、环境保护目标：按照成都市环境卫生和市容管理的要求，采取行之有效的措施，建立项目环境监控体系，在施工过程中全面达到市级环保标准。
本工程的环境保护目标是：“两不破坏”——不破坏景观、不破坏生态；“三不污染”——不造成水质污染、不造成空气污染、不造成噪音污染。
保护生态环境，防止水土流失，环境保护工作在施工时应做到全面规划，合理布局，化害为利，创造清洁适宜的生活和劳动环境。
3.1.5 CI管理目标
本工程位置显赫，也是集团公司形象宣传的重要窗口，各项目标符合中建总公司CI标准。
3.1.6成本目标
按本公司制造成本相关要求完成成本控制，实现目标收益率。
3.1.7协调目标
在工程施工前或施工过程中，因各方面原因，与设计、业主及监理单位，以及当地政府部门之间均存在联系和协调的问题。正确认真地对待和协调好各方面的关系，对工程的顺利进展至关重要。做好内外关系协调，结合工程情况充分发挥项目优势，主动争取各方的支持与配合。
3.1.8内业管理目标
各项管理责任明确，资料档案管理微机化，确保内业资料的完整、准确、及时、美观，符合各方要求，并做到工程实体完工通过验收后，竣工资料在一个月内上交业主及相关管理单位。
3.2 施工组织
3.2.1项目组织机构图
详见《项目组织机构图》
3.2.2人员分工及职责
项目主要管理人员情况一览表
序号
姓名
性别
年龄
职务
职称
学历

3.2.3组织机构职能
1、项目经理（XXX）
（1）工程项目总负责人，向公司总经理负责。
（2）贯彻公司质量方针，制定项目质量目标，全面履行工程承包合同规定的责任。
（3）负责项目组织机构的建立和人员安排及确定职责范围。
（4）确保公司质量保证手册和有关程序文件的贯彻执行。
（5）负责建立健全工程的安全生产体系和制度。
（6）负责分包工程合同的签定。
（7）负责工程施工款决算审核，工程款的回收。
（8）主持编制项目施工组织设计，负责工程的安全生产。
2、项目总工(XXX)
（1）负责施工现场工程技术管理工作，主管项目技术部、试验部、资料部、质量部的工作。
（2）组织编制项目施工组织设计、施工技术方案、专项方案、技术措施和工序设计。
（3）负责项目质量保证体系的运行管理工作，组织编制项目质量计划，落实施工过程质量控制。
（4）领导做好施工详图设计综合布线图设计工作，全面负责整个项目的施工深化详图设计协调的相关工作。
（5）主持图纸内部会审、施工组织设计交底及重点技术措施交底。
（6）负责新技术、新材料、新工艺的推广应用工作。
（7）组织技术培训工作，保证项目工程按设计、规范及施工方案要求施工。
（8）负责安装的技术协调工作。
（9）负责项目与材料设备选型的相关工作。
（10）领导工程材料鉴定，测量复核及工程资料的管理工作。
（11）负责与业主、设计单位及监理之间的技术和设计联系与协调工作。
（12）领
