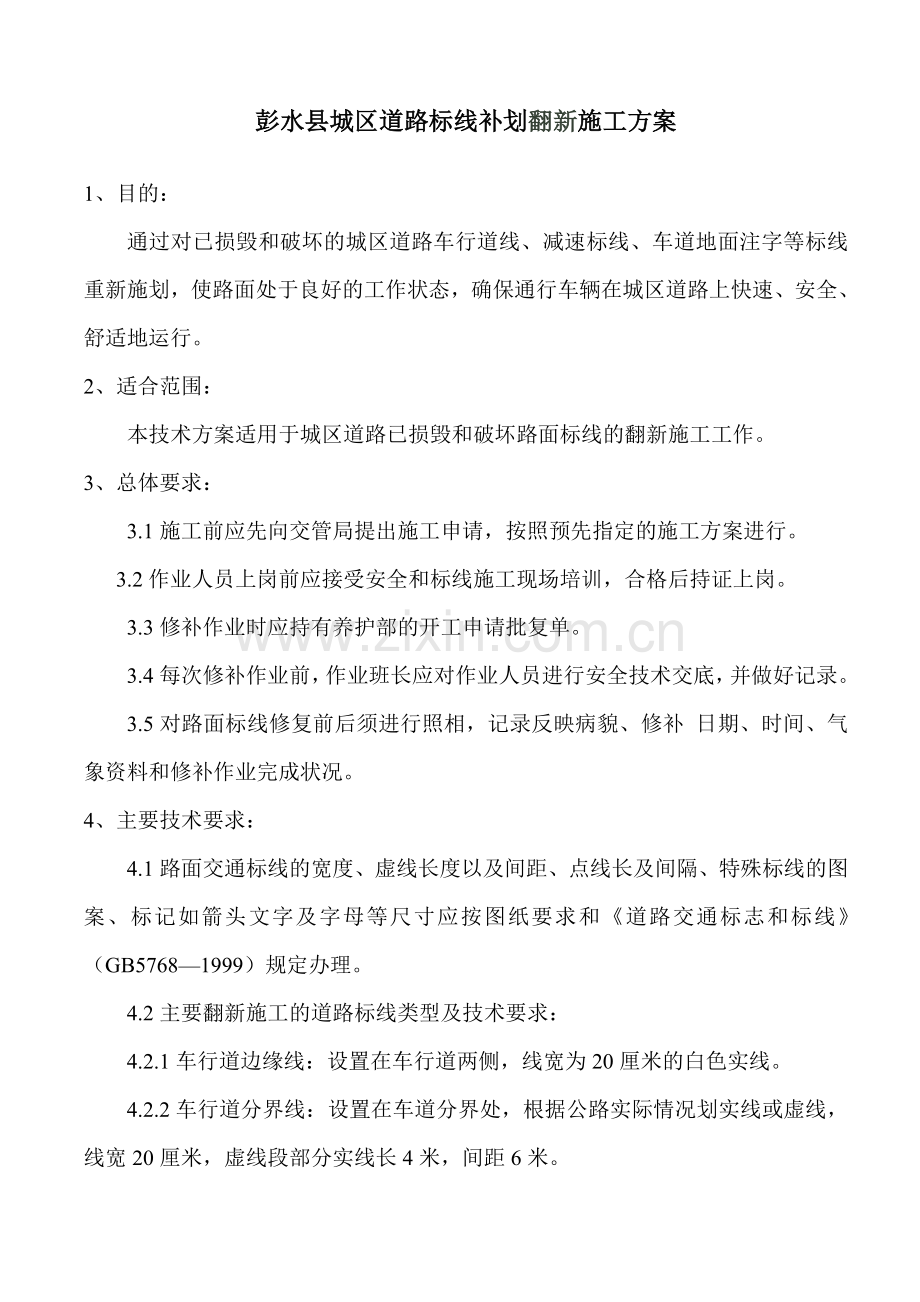

彭水县城区道路标线补划翻新施工方案

1、目的：
通过对已损毁和破坏的城区道路车行道线、减速标线、车道地面注字等标线重新施划，使路面处于良好的工作状态，确保通行车辆在城区道路上快速、安全、舒适地运行。
2、适合范围：
本技术方案适用于城区道路已损毁和破坏路面标线的翻新施工工作。
3、总体要求：
3.1施工前应先向交管局提出施工申请，按照预先指定的施工方案进行。
3.2作业人员上岗前应接受安全和标线施工现场培训，合格后持证上岗。
3.3修补作业时应持有养护部的开工申请批复单。
3.4每次修补作业前，作业班长应对作业人员进行安全技术交底，并做好记录。
3.5对路面标线修复前后须进行照相，记录反映病貌、修补 日期、时间、气象资料和修补作业完成状况。
4、主要技术要求：
4.1路面交通标线的宽度、虚线长度以及间距、点线长及间隔、特殊标线的图案、标记如箭头文字及字母等尺寸应按图纸要求和《道路交通标志和标线》（GB5768—1999）规定办理。
4.2主要翻新施工的道路标线类型及技术要求：
4.2.1车行道边缘线：设置在车行道两侧，线宽为20厘米的白色实线。
4.2.2车行道分界线：设置在车道分界处，根据公路实际情况划实线或虚线，线宽20厘米，虚线段部分实线长4米，间距6米。
4.2.3出入口横向标线：设置在进出口加减速车道与行车道之间，为白色虚线，线宽40厘米，线长3米，间距3米。
4.2.4导流线：设置在出入口三角带端部及路口等处，为白色实线，线宽45厘米，两线间距1米，倾斜角45度。
4.2.5导向箭头：导向箭头用以指示行车方向，导向箭头长6米。
4.2.6转弯导向线：指示转弯，为白色虚线，线宽15厘米，线长2米，间距2米。
4.3翻新施工的道路标线主要采用热熔型反光涂料标线，应与路面粘结性强，干燥迅速，以及良好的耐磨性、耐候性、抗滑性等。
4.4标线应具有良好的视认性，宽度一致，间距相等，边缘整齐，线条流畅。
4.5路面标线涂料应符合JT/T280《路面标线涂料》的规定，标线涂层厚度为1.8毫米，按5.5公斤/平方米计。
4.6玻璃微珠质量和级配应符合JT/T 446-2001《路面标线用玻璃珠》的要求。标线表面撒玻璃珠，应该分布均匀，含量为0.3-0.34公斤/平方米。
4.7标线的端线与边线应垂直，误差不大于±5度，其他特殊标线，其角度与设计值误差不大于±3度。
4.8标线涂层应厚度均匀，无起泡、开裂、发粘、脱落等现象。
5、施工安全措施：
因城区交通车流量大，全封闭施工难度大，故采用分段隔离单边施工，主要措施有：
5.1作业人员全部穿戴有醒目反光标志的作业服。
5.2每500米作为一个施工段，在施工段前后放置施工告示牌，单边用锥形筒与警示隔离带封闭。
5.3在施工地段，请交通警官部分配合，指挥现场交通。
6、主要施工工艺流程：
6.1清除旧标线，先将旧标线加热，使标线涂料软化，采用标线清除机，用紧随其后的钢丝刷盘将已被加热软化的旧标线清除掉。
6.2选点打水线，水线质量的好坏将直接影响标线的质量，所以选点时一定要按照原设计图纸要求，各距离尺寸一定要准确。
6.3施工路面要认真清扫，路面要清洁、干燥，无沙石、灰尘、泥土、油腻堆积、杂物，若路面上有水泥、浮浆及其它硬质杂物，应用钢丝刷打磨，直至具备施工条件，这样才能确保标线同路面的附着力。
6.4滚涂底油，滚涂底油要均匀，位置准确，同时保证滚涂底油宽度要至少比标线宽1cm。
6.5在底油干燥后，开始施划标线。首先将热熔涂料在热熔釜中均匀地加热到适合的温度，温度不能超过最高限制温度，温度也不能过低。达到施工条件后，将热熔涂料加入划线车中进行标线施划，同时撒布玻璃珠。
7、现场施工控制要点：
7.1喷涂工作一般在白天进行，天气潮湿，灰尘过多或风速过大时，喷涂路面标线工作应暂时停止。
7.2路面标线喷涂前应仔细清洁路面，表面干燥，无起灰现象。
7.3标线线形应流畅，与道路线形相协调，不允许出现折线，曲线圆滑。
7.4标线表面不应出现网状裂缝、断裂裂缝、起泡现象。
7.5翻新标线时，现有道路上施划的新标线与旧标线应基本重合，位置偏差为±20毫米。

8、附件一：需翻新标线统计调查表
序号
路段
长度
标线面积
（均按实线0.2米宽计算）
斑马线
标线面积
（单个面积约为43平米）
备注
1
大转盘
135
27

2
大转盘－民政局
152
30.4
1
43

3
民政局－汉一小
176.5
35.3
1
43

4
汉一小－小转盘
76
15.2
1
43

5
小转盘――下街广场（天外天）
289
57.8
2
86

6
北滨路
270
54
3
129

7
商贸园住宅街道
290
58
1
43

8
商贸园住宅街道（对面）
230
46

9
小转盘――中街
257
51.4
3
129

10
中街――南门洞
220
44
2
86

11
南门洞――两路口
200
40
3
129

12
两路口――山谷居
280
56
3
129

13
两路口――老车站
300
60

14
乌江桥
265
53
1
43

15
乌江桥头――立交桥宏远超市
160
32
2
86

16
立交桥宏远超市――大沟桥
110
22
3
129

17
大沟桥
79
15.8

18
大沟桥――纸箱厂
300
60
1
43

序号
路段
长度
面积
斑马线
面积
备注
19
大沟桥――烟厂
880
176
1
43

20
立交桥
250
50
2
86

21
立交桥――老公安
96.5
19.3
1
43

22
立交桥一城南遂道
655
131
4
172

23
城南遂道
757
151.4

24
三桥
224
44.8

25
三桥――广汽长丰
450
90

26
三桥――加油站
400
80

27
加油站――德济医院
300
60
2
86

28
德济医院――河边
200
40

29
德济医院――豆芽湾
300
60
3
129

30
豆芽湾――山谷居
270
54
1
43

31
豆芽湾――老电力公司宿舍
850
170
2
86

32
老电力公司宿舍――修配厂
250
50
2
86

33
合江广场――党校
704
140.8
1
43

34
合江广场――汉关农庄
1220
244
3
129

35
汉关农庄――县住院部
670
134
3
129

36
县住院部――大转盘
260
52
2
86

37
大转盘――小河桥头
50
10
2
86

38
小河桥
220
44
1
43

序号
路段
长度
面积
斑马线
面积
备注
39
小河桥――学坝遂道
50
10

40
学坝遂道――镇中
600
120
3
129

41
立交桥――滨江路路口
1300
260
1
43

42
滨江路路口――两江桥
420
84
4
172

43
两江桥
405
81

44
两江桥遂道
20
4

45
两江桥遂道口――外河坝出口
550
110
1
43

46
新车站――两江遂道
290
58
1
43

47
观音岩遂道
646
129.2

48
观音岩遂道口――九曲河桥
50
10

49
九曲河桥
240
48

50
城北遂道
950
190

51
城北遂道口――学坝遂道
190
38
2
86

52
学坝遂道
258
51.6

53
电力公司宿舍――浅水湾
790
158
4
172

54
立交桥――南滨江路
200
40

55
南滨江路
890
178
3
129

56
乌江四桥
194
38.8

合 计
20839
4167.8
76
3268

面积总计
7435.8平米
