灌注桩人工开挖专项施工方案.doc

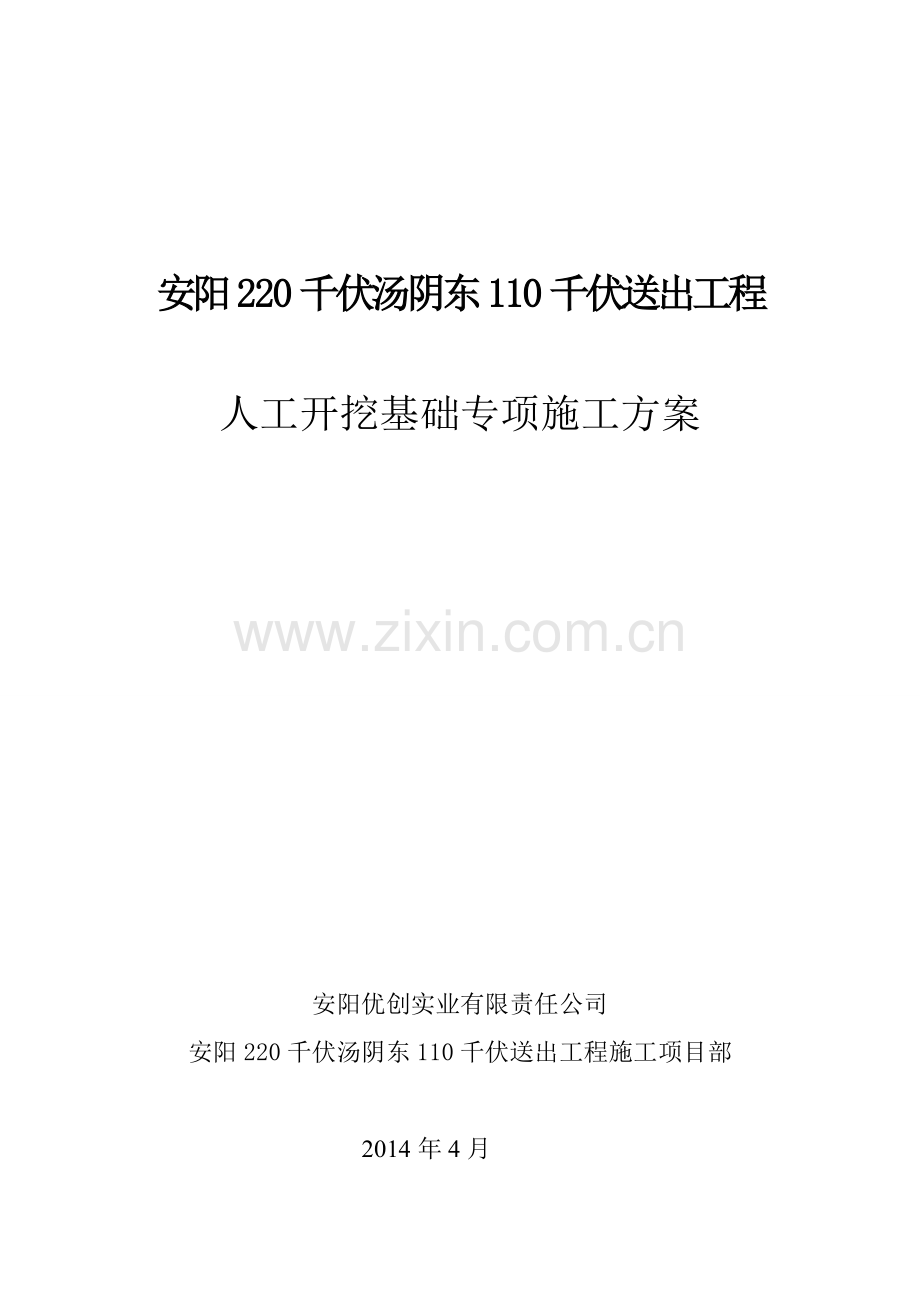

安阳220千伏汤阴东110千伏送出工程

人工开挖基础专项施工方案

安阳优创实业有限责任公司
安阳220千伏汤阴东110千伏送出工程施工项目部

2014年4月

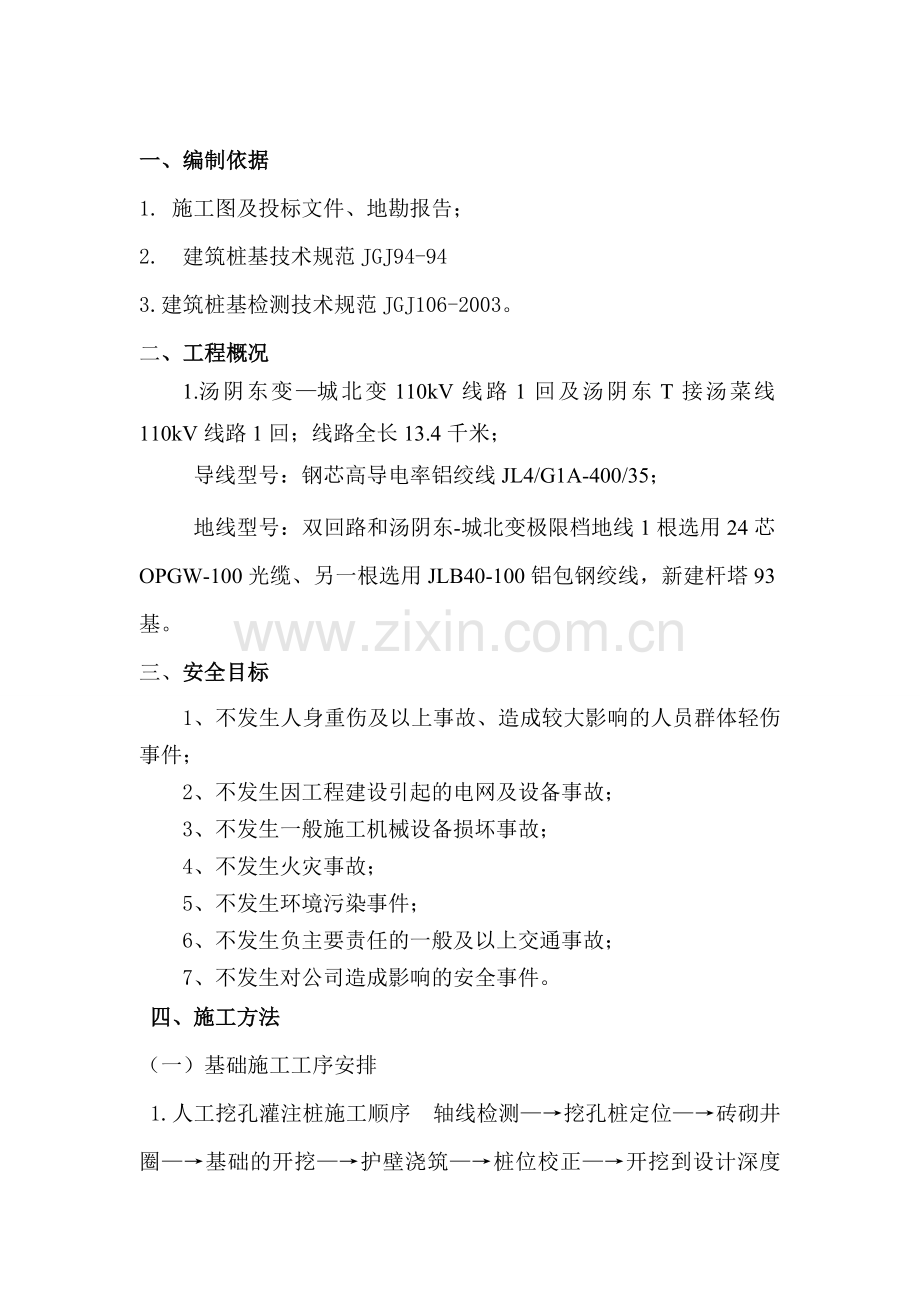

一、 编制依据
1. 施工图及投标文件、地勘报告；
2. 建筑桩基技术规范JGJ94-94
3.建筑桩基检测技术规范JGJ106-2003。
二、工程概况
1. 汤阴东变—城北变110kV线路1回及汤阴东T接汤菜线110kV线路1回；线路全长13.4千米；
导线型号：钢芯高导电率铝绞线JL4/G1A-400/35；
地线型号：双回路和汤阴东-城北变极限档地线1根选用24芯OPGW-100光缆、另一根选用JLB40-100铝包钢绞线，新建杆塔93基。
三、安全目标
1、不发生人身重伤及以上事故、造成较大影响的人员群体轻伤事件；
2、不发生因工程建设引起的电网及设备事故；
3、不发生一般施工机械设备损坏事故；
4、不发生火灾事故；
5、不发生环境污染事件；
6、不发生负主要责任的一般及以上交通事故；
7、不发生对公司造成影响的安全事件。
四、施工方法
（一）基础施工工序安排
1.人工挖孔灌注桩施工顺序 轴线检测—→挖孔桩定位—→砖砌井圈—→基础的开挖—→护壁浇筑—→桩位校正—→开挖到设计深度后进行岩基取样—→送检满足设计要求后对桩进行捡底—→扎筋及验收—→挖孔桩砼浇至地梁基础下口—→地梁础基槽开挖—→基槽验收—→扎地梁基础筋及验收—→桩帽及地梁基础砼浇筑—→养护 2.主要劳动力安排
本工程的基础开挖，根据现场踏勘情况和《进度网络图》安排情况，采用人工结合机械开挖的方式进行流沙的开挖，计划安排土石方施工班组1个，进行全面开挖。 根据本工程钢筋需用量和现场实际情况，确定一个钢筋加工房进行集中加工，设置钢筋绑扎班组进行基础钢筋的加工、绑扎。设置模板班组进行挖孔桩及地梁的模板施工，设置砼班组进行基础砼的浇筑。
3. 挖孔桩施工措施
(1)挖孔桩开挖的技术措施
①绘制挖孔桩中心定位放线平面图 为了防止挖孔桩中心定位出现错误，施工员必须根据施工图纸绘制挖孔桩中心定位放线平面图。
②绘制重要地质断面图 根据地质报告和开挖情况，绘制深度较深、地质较差的地质断面图，同时将对应的挖孔桩绘制在断面图中，便于直观的了解各个挖孔桩的埋置深度、嵌岩深度和桩底标高是否真正的落在中风化持力层上。
③填写挖孔桩施工统计表 为了及时准确真实地记录挖孔桩垂直断面的地质情况和嵌岩深度，施工员应绘制和填写各个挖孔桩的施工统计表。
④挖孔桩动测试验 根据规范要求，挖孔桩需作动测试验，在基础施工完毕时请业主、监理、设计、质监单位参加。
（2） 挖孔桩开挖的安全措施
①挖孔桩井圈应高于地表250mm，防止井口浮石掉入井内伤人，同时防止地面水渗流入井内。运出的渣必须堆至井口1m以外。
②孔内必须设置应急软爬梯供人员上下井。
③为防止深坑作业缺氧或有毒气体，每日上班前必须检查井下的有毒有害气体。孔桩开挖深度超过10m时，配备足够的鼓风机向下送风，风量不小于25L/S。
④孔口四周必须设置护栏，用钢管搭设，护栏高1.2m。
⑤挖出的土石方应及时运离孔口，不得堆放在孔口周围1m范围内。
⑥坑内照明采用降压后的低压照明灯具（36V），严禁使用普通照明电器。
⑦上下坑内出渣时，作业人员应爬出坑外，进出坑井时，必须使用爬梯，不准利用卷扬机上下，人员在井内上下应系安全绳，防止失手跌落。
⑧深井作业人员应轮班作业，防止长时间作业的疲劳受伤。 构造柱（墙、柱）插筋。 b.柱（墙）插筋牢固地固定在钢管架上，严禁插筋移位。 c.柱（墙）钢筋伸入基础内锚固长度必须满足设计要求。 d.以地梁作为挡墙的基础时，在施工地梁时应注意按施工图要求留设止水带。
