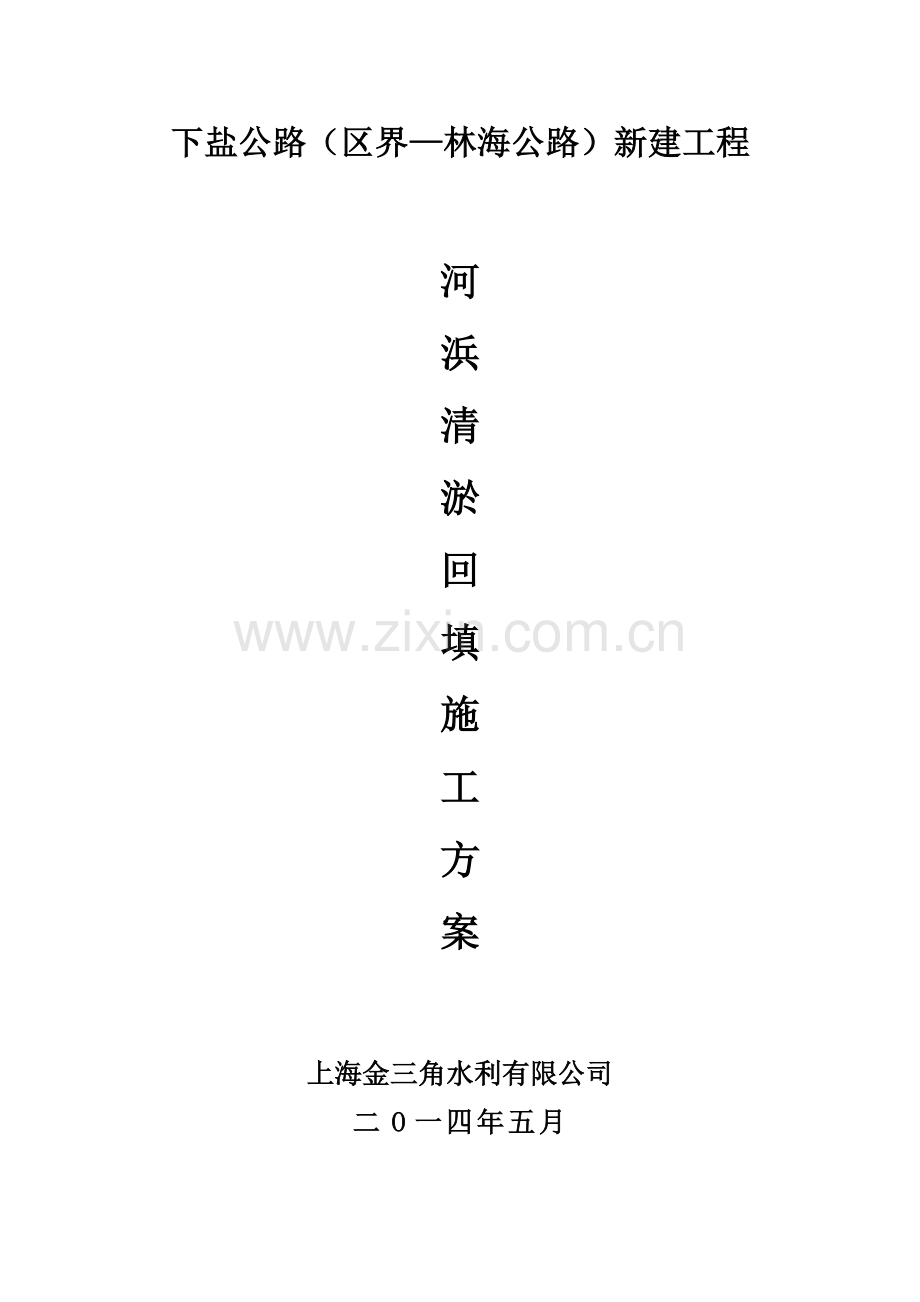

下盐公路（区界—林海公路）新建工程

河
浜
清
淤
回
填
施
工
方
案

上海金三角水利有限公司
二O一四年五月

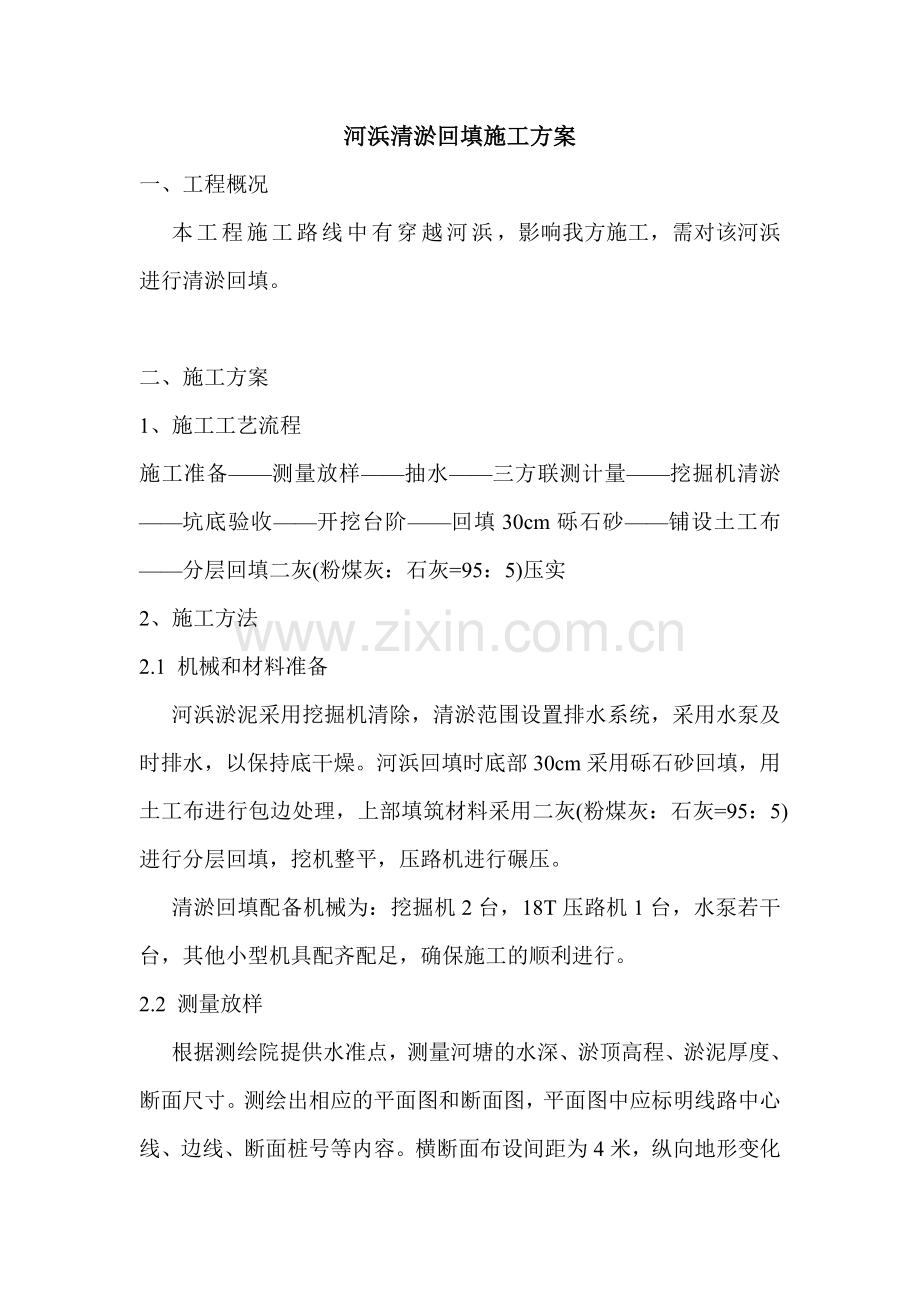

河浜清淤回填施工方案
一、 工程概况
本工程施工路线中有穿越河浜，影响我方施工，需对该河浜进行清淤回填。

二、施工方案
1、施工工艺流程
施工准备——测量放样——抽水——三方联测计量——挖掘机清淤——坑底验收——开挖台阶——回填30cm砾石砂——铺设土工布——分层回填二灰(粉煤灰：石灰=95：5)压实
2、施工方法
2.1 机械和材料准备
河浜淤泥采用挖掘机清除，清淤范围设置排水系统，采用水泵及时排水，以保持底干燥。河浜回填时底部30cm采用砾石砂回填，用土工布进行包边处理，上部填筑材料采用二灰(粉煤灰：石灰=95：5)进行分层回填，挖机整平，压路机进行碾压。
清淤回填配备机械为：挖掘机2台，18T压路机1台，水泵若干台，其他小型机具配齐配足，确保施工的顺利进行。
2.2 测量放样
根据测绘院提供水准点，测量河塘的水深、淤顶高程、淤泥厚度、断面尺寸。测绘出相应的平面图和断面图，平面图中应标明线路中心线、边线、断面桩号等内容。横断面布设间距为4米，纵向地形变化复杂时应加设横断面。
2.3 抽水、清淤
采用水泵及时进行抽水。抽水抽干后，进行淤顶高程测量，清淤采用挖掘机进行，加以人工配合，把淤泥彻底清理干净，及时进行验收，满足要求。
清淤后测量应在清淤前布置断面的基础上，对应于清淤前测量位置，进行逐桩断面高程测量。及时绘制出断面图和平面图，做好内业资料的整理工作，及时进行上报。
2.4 开挖台阶
排水清淤验收合格后，将河塘堤岸挖成宽≥30cm，高度为20cm，向内倾斜的台阶，在清淤处设置积水槽，用水泵进行排除积水，以保持基底干燥。
2.5 底部30cm砾石砂回填
及时进行30cm厚砾石砂的回填，原材料严格按照要求进行验收，不允许不合格材料进入现场。砾石砂用人工配合挖机整平，18T震动压路机进行碾压，满足要求后及时进行验收。
2.6 铺设土工布
回填二灰之前，在土路基范围内的沟浜边坡至砾石砂的表面铺土工布，土工布搭接宽度为50cm，河浜上部边各留1~2m的包裹压边宽度，满足要求后进行验收。
2.7 分层回填二灰
土工布层验收合格后，进行二灰(粉煤灰：石灰=95：5)的分层回填，每层摊铺厚度不大于20cm，压实度应≥92%（重型），回填至原地面地坪（若该处需反开挖，则回填至路基开挖底部即可），并将预留的土工布折回覆盖于二灰表面，折回宽度≥1.5m。

三、施工要点
1、清淤要干净彻底，把所有的淤泥、腐殖土、垃圾清理干净，岸坡挖成台阶。在回填砾石砂和二灰时，要及时进行抽水，降低地下水位，防止地下水渗透到土中，使得路基含水量大而不成型。
2、每填筑一层，表面必须平整，并有一定的施工横坡（控制在2％左右）；在边角处，大型压实机具碾压不到时，需用小型压实机具（如冲击夯等）夯实边角，不留死角；在施工上一层时，填料运至河浜边，采用挖掘机进行回填，以免下层水泥土松散。
3、按照质保体系的要求，在施工前做好技术交底，在施工中做好自检，以数据说话，每道工序自检合格并专检合格后，再申报监理工程师验收，监理验收合格后再施工下一道工序。

四、质量保证措施
1、严格执行现行施工规范、业主、设计、监理颁发的有关规定规范。
2、严格贯彻公司有关质量管理制度，坚持自检、互检与专检制度。
3、加强测量控制点和水准点的测设和管理，认真复测定期检查并保护好。
4、清除河塘淤泥时必须保证清除到位，清除干净彻底。

五、安全文明保证措施
针对道路工程河浜清淤回填施工的特点，根据安全风险分析，车辆事故和设备事故一般较多，需重点防范。在加强全员安全教育，提高安全风险意识和防范意识的同时，拟采取以下措施：
1、原材料运输车辆要勤检查、勤保养，保证行驶和制动系统的完好。加强对车辆抽检，不符合要求的车辆不得投入使用。
2、机械作业时，要有专人进行指挥、监看，防止机与机、机与人发生碰撞事故。
3、夜间欠安全的原因一般不安排施工作业，若要施工，要求配足照明设备。车辆进入施工便道后，要求慢速行驶。
4、加强用电管理，规范各类电气设备使用，电箱、电源线等勤检查。发现破损及有碍安全使用的及时更换。
5、对于河塘开挖，要引起重视。雨季做好排水措施。
6、对于清除的淤泥和其他建筑垃圾，要运至指定地点进行存放，集中处理，不得到处乱扔。

上海金三角水利有限公司
2014年5月29日
