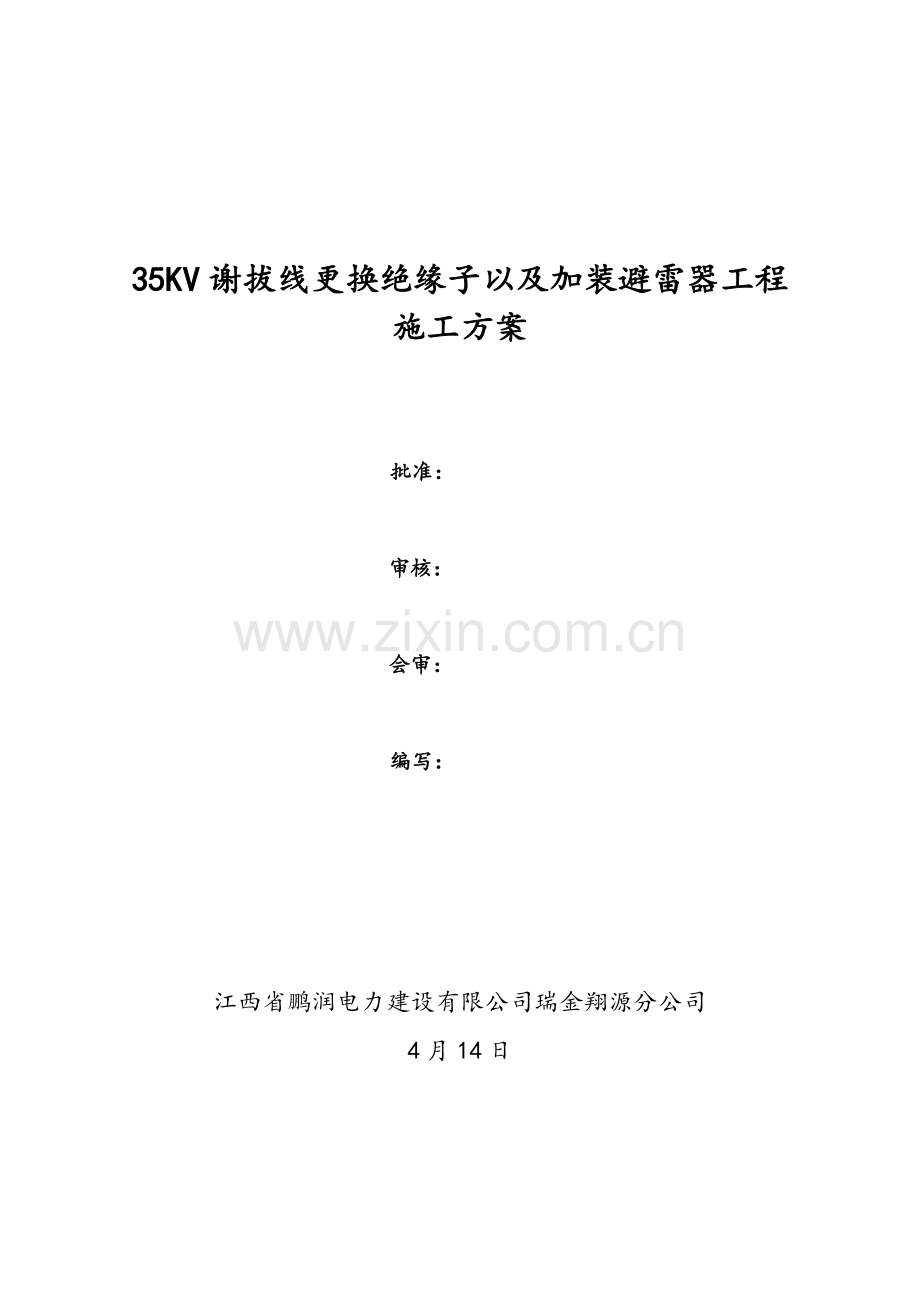

1、35KV谢拔线更换绝缘子以及加装避雷器工程施工方案批准:审核:会审:编写:江西省鹏润电力建设有限公司瑞金翔源分公司4月14日目 录一、工程简述二、作业线路名称三、作业时间四、重要工作内容五、施工组织机构六、施工技术办法及时间安排七、安全办法八、文明施工与环保办法九、附件:施工示意图一、工程简述本工程依照公司及运检部规定在35KV谢拔线#2至#63杆更换绝缘子,其中#02、#03、#7、#14、#016、#17、#18、#30、#31、#34、#47、#49、#51、#52、57#、63#、等杆塔上新增线路避雷器及引下线安装数量共计16组。二、 需停电线路名称: 35KV谢拔线全线停电,三、停电
2、工作时间: 4月19日05点00分至4月19日 20点00分四、组织机构 工作负责人:成碧峰安全负责人:罗勇军材 料 员:黄建军、张丞工作班成员:技工:黄小春、李伟、姜继求、姜先弟、姜小琰、张维顶、唐仁昌、滚阶你、唐灵华、周伟、张映蓝、曾寿平、李佐军、李左银、杜全波、肖湘滔、肖立方、成志强、李慧良、李慧才、罗贵平、池桥明、李延旭、钟先禄、朱旺、许小兵、熊小源。 民工:姜继银、姜大甫、李伏初、姜先林、王忠友、王冬喜、王桥军、陈老杜等;全体作业人员按实际工作进度合理调配。 车辆:湘C 8P631、湘K Z1579、浙D A370N、湘K CC907、湘K Z0219五、施工技术办法及人员安排(一)
3、施工前准备;1、清理施工所需用材料、设备和工器具,并提前运至施工现场,完毕停电前所有准备工作。由成碧峰申请办理施工允许手续、工作票手续等。2、4月17日前完毕停电工作所需材料准备工作。人员分工: 李伟、朱旺负责在35KV谢拔线01#杆、63#杆各装设接地一组。 1组:在35KV谢拔线02#杆、03#、04#、05#杆更换绝缘子,并且在02#杆、03#安装避雷器及引下线由技工李伟、姜先弟及民工陈天长、张舜负责。 2组:在35KV谢拔线06#、07#、08#杆更换绝缘子,并且在07#杆安装避雷器及引下线由技工姜继求及民工许小兵负责。 3组:在35KV谢拔线09#杆、10#、11#杆、12#杆、13
4、#杆更换绝缘子,并且在11#、12#杆安装避雷器及引下线由技工姜小琰、张维顶及民工姜继银负责。 4组:在35KV谢拔线14#杆、15#、16#、17#杆更换绝缘子,并且在14#、16#、17#杆安装避雷器及引下线由技工唐仁昌、滚阶你及民工李伏初、姜大甫负责。 5组:在35KV谢拔线18#杆、19#、20#、21#杆更换绝缘子,并且在18#杆安装避雷器及引下线由技工唐灵华及民工姜先林负责。 6组:在35KV谢拔线22#杆、23#、24#杆、25#、26#、27#更换绝缘子由技工周伟、成志强及民工王忠友、王冬喜负责。 7组:在35KV谢拔线28#杆、29#、30#、31#杆更换绝缘子,并且在30#
5、、31#杆安装避雷器及引下线由技工李慧良及民工王桥军负责。 8组:在35KV谢拔线32#杆、33#、34#、35杆更换绝缘子,并且在34#杆安装避雷器及引下线由技工李慧才及民工聂路遥负责。 9组:在35KV谢拔线36#杆、37#、38#、39#、40#杆更换绝缘子由技工罗贵平及民工周建忠负责。 10组:在35KV谢拔线41#杆、42#、43#、44#、45#、46#、47#、杆更换绝缘子,并且在47#杆安装避雷器及引下线由技工池桥明、李延旭及民工腾建仁、陈老杜负责。 11组:在35KV谢拔线48#、49#、50#、51#、52#、53#杆更换绝缘子,并且在49#、51#、52#杆安装避雷器及引
6、下线由技工钟先禄、朱旺及民工代老文、代老生负责。 12组:在35KV谢拔线54#、55#、56#、57#、58#、59#杆更换绝缘子,并且在57#杆安装避雷器及引下线由技工张映蓝、曾寿平及民工代老生、代老华负责。 13组:在35KV谢拔线60#杆、61#、62#、63#杆更换绝缘子,并且在63#杆安装避雷器及引下线由技工李佐军、李左银及民工陈九江、朱美昌负责。 车辆安排 1组、2组共乘一辆车,车牌号:湘C 8P631 3组、4组、5组共乘一辆车,车牌号:湘K Z1579 6组、7组、8组共乘一辆车,车牌号:浙D A370N 9组、10组、11组共乘一辆车,车牌号:湘K CC907 12组、13
7、组、共乘一辆车,车牌号:湘K Z0219危险预控及办法: 1、35KV谢拔线2#杆至3#杆跨越0.4KV线路二处,在施工作业时必要做好 安全办法(导线必要用双保险固定),防止导线掉落。 2、35KV谢拔线5#杆至6#杆跨越国道公路一处由张舜负责看守,跨越10KV线路一处,在施工作业时必要做好安全办法(导线必要用双保险固定),防止导线掉落。2、35KV谢拔线6#杆至7#杆至8#杆跨越乡村公路各一处由许小兵负责监护 看守。3、35KV谢拔线8#杆至9#杆跨越10KV线路一处,9#杆至10#杆跨越河流一 处,10#杆至11#杆跨越0.4KV线路一处,在施工作业时必要做好安全措 施(导线必要用双保险固
8、定),防止导线掉落。4、35KV谢拔线11#杆至12#杆跨越乡村公路一处,由姜继银负责监护看守, 在施工作业时必要做好安全办法(导线必要用双保险固定),防止导线掉落。5、35KV谢拔线16#杆至17#杆至18#杆跨越乡村公路各一处,由姜大甫负责 监护看守,在施工作业时必要做好安全办法(导线必要用双保险固定),防 止导线掉落。6、35KV谢拔线18#杆至19#杆跨越10KV线路二处,在施工作业时必要做好 安全办法(导线必要用双保险固定),防止导线掉落。7、35KV谢拔线19#杆至20#杆跨越高速公路一处,由姜先林负责监护看守, 在施工作业时必要做好安全办法(导线必要用双保险固定),防止导线掉落。
9、8、35KV谢拔线22#杆至23#杆跨越10KV线路一处,在施工作业时必要做好 安全办法(导线必要用双保险固定),防止导线掉落。9、35KV谢拔线27#杆至28#杆跨越公路一处,由王东喜负责监护看守,在施 工作业时必要做好安全办法(导线必要用双保险固定),防止导线掉落。10、35KV谢拔线31#杆至32#杆跨越乡村公路一处,由王桥军负责监护看守,在施工作业时必要做好安全办法(导线必要用双保险固定),防止导线掉落。11、35KV谢拔线50#杆至51#杆跨越乡村公路一处,由代老生负责监护看守,在施工作业时必要做好安全办法(导线必要用双保险固定),防止导线掉落。12、35KV谢拔线61#杆至62#杆
10、跨越10KV线路一处、乡村公路一处、河流一 处,由陈九江负责监护看守,在施工作业时必要做好安全办法(导线必要 用双保险固定),防止导线掉落。(二)、施工技术办法 1、注意事项:(1)、绝缘子、避雷器及引下线安装应按照设计规定,须安装牢固、美观。(2)、下雨天施工注意防滑。(3)、林间作业禁止携带火种上山。(4)、进入施工现场,对的佩戴安全帽。2、施工安全管理规定:(1)施工前,由项目主管部门组织所有参加本项工作施工人员进行详细安全、技术交底,学习和熟悉本施工方案关于规定,对施工人员进行详细分工,贯彻各岗位任务和责任,保证施工安全、有序地进行;(2)施工中必要严格执行工作命令票制度,邀请运营部门
11、派员进行现场监护,施工时必要设专职安全监护人;(3)在施工段相邻两侧塔上,导、地线应通过杆塔设立可靠接地装置,接地线使用专用接地线,每个小组必要配备一组备用接地线或者个人保安线,防止感应电;(4)使用绝缘工具必要定期进行绝缘实验,其绝缘性能应符合规定,每次使用前应进行外观检查;(5)参加施工人员应熟悉施工工器具用法、使用范畴及额定负荷,不得使用不合格工器具;(6)停电施工应在良好天气下进行,遇雷电、雨、雾,相对湿度不不大于85%或5级以上大风时应停止工作。3、安全保证办法:(1)施工迈进行技术交底,使全体工作人员明确任务,明确责任,明确操作工艺,明确质量原则,树立安全意识,保证施工安全。(2)
12、应组织施工人员学习电力建设安全工作规程(架空电力线路某些)(DL 5009.2)中关于内容,在施工中认真执行。(3)参加施工人员,严肃工作纪律,必要做到分工明确、统一指挥。(4)贯彻保证安全组织办法,遵守运营单位关于规定和制度:工作票制度;工作允许制度;工作监护制度;工作间断、转移和终结制度。认真填写工作票。 (5)贯彻保证安全各项技术办法:停电;验电;装设接地线;悬挂标示牌。(6)在施工中应设安全监护人员,对每一种工作部位应设立安全监护人员,对工作全过程进行安全监护。(7)施工使用绳索、工具在准备过程中要严格检查,不合格品不得使用;在施工之前再对所有工器具进行一次全面检查,并按照有关安全规定
13、填写施工记录。(8)高处作业人员及进入施工作业现场人员,都必要对的配带安全帽,对的使用安全防护用品,高空作业人员必要对的使用安全带,拿好工器具,防止坠落伤人或损坏设备,防止高空坠落及物体打击。(9)交通要道施工要双向设立警示标志作业点装设围栏。(10)危险点辨识危险点辨识及与预控办法序号危险点预控办法物体打击、坠物伤人 (1)吊装物件时,下方不得有人工作或逗留。(2)所用工器具必要用绳索传递,上面材料、工器具放置牢固,作业垂直下方不得有人。(3)施工操作全过程中,全体施工人员必要戴好安全帽,高空作业人员应对的使用安全带及配备工具袋,禁止抛扔工具等物。(4)暂时拉线所用施工器具必要进行全面认真检
14、查及时解决,无问题后方可施工。对工器具检查必要有记录。(5)在落线过程中,人员必要站在安全位置。机动绞磨牵引前,地面工作人员必要整顿好钢丝绳、滑车,防止交叉、缠绕、打结。当天工作结束后应检查拉线固定状况。高空作业施工人员按规定系好安全带,戴好安全帽,安全工器具经检查合格。倒断杆登杆前要先检查杆根、拉线,禁止使用突然剪断导线办法拆线触电、放电、风电、感应电伤人(1)现场设立安全监护人,且监督、检查到位。(2)施工应在良好天气下进行,遇雨、相对湿度不不大于85或5级以上大风时,应停止工作。(3)对拆旧工序使用旋转连接器、抗弯连接器、卡线器、型环、链条葫芦、走板等连接某些,要所有检查,发既有疑问者要
15、坚决换掉,在连接工具上做到万无一失;护线人员精力集中、通讯畅通,发现问题及时报告,迅速解决;指挥人员要详细理解本区段状况,对不安全因素及解决办法要心中有数,时刻坚持安全施工不放松。七、文明施工与环保办法环保办法:1 、施工场地做到整洁有序,实行定置化管理,机械设备定置摆放、材料堆放井然有序,标记醒目。2、以实际地形、地貌为根据,科学、合理制定施工技术办法,减少暂时占地面积,施工完毕恢复原有地形、地貌。3、废料、垃圾分类存储,施工、产生废料与垃圾,分类集中存储在现场固定位置。4、进入现场机械做到机容机貌整洁、安全技术状况良好、安全保护装置齐全,否则,不得进场使用。5、做好施工现场安全保卫工作,采用必要防盗办法,在现场周边设立围护设施。非施工人员不得擅自进入施工现场。6、施工时使用一次性塑料袋、饭盒、筷子等杂物要清理带走;施工现场要做到“工完、料净、场地清”,施工区域范畴尽量恢复原地貌。八、附件:施工示意图。
