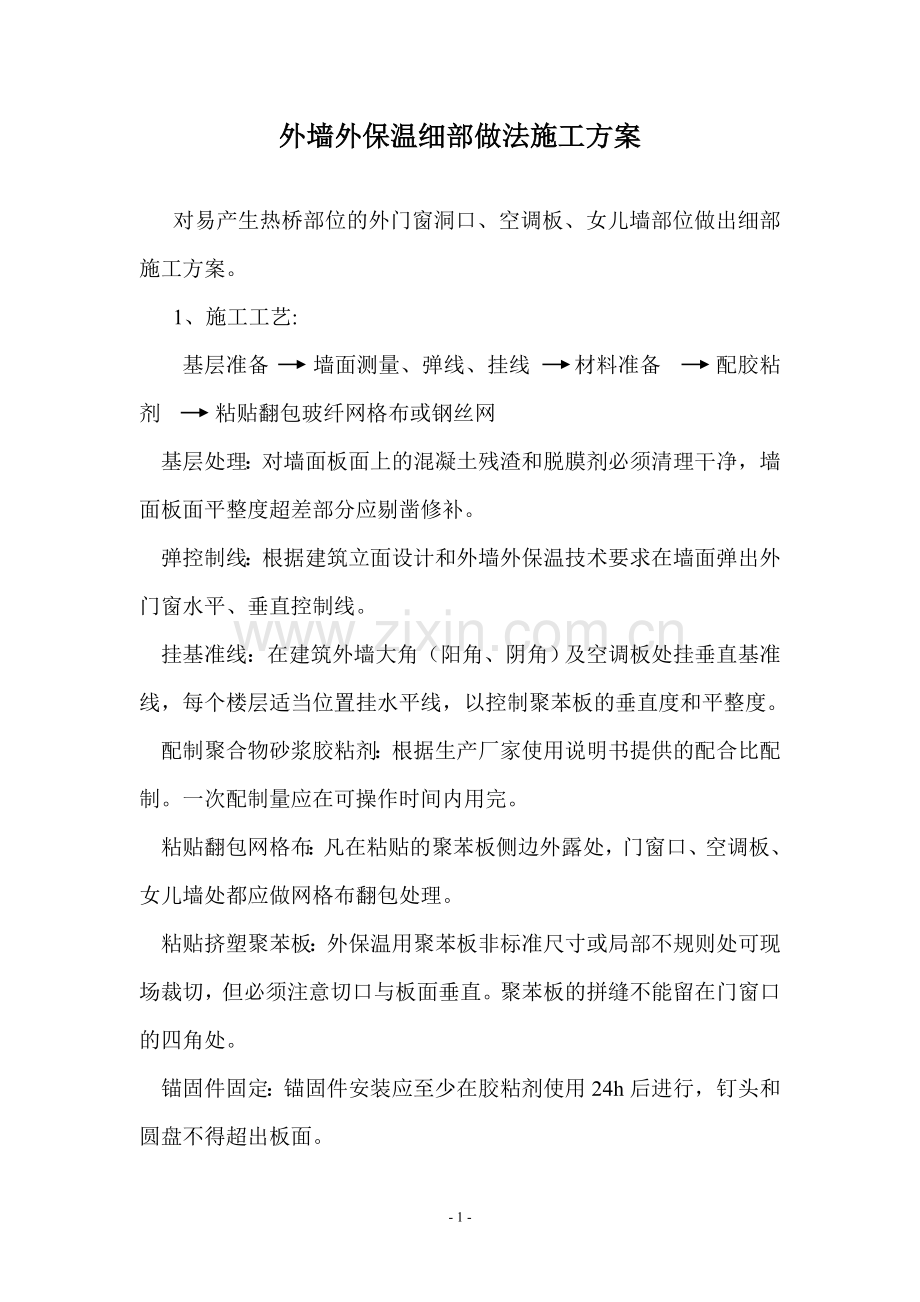

外墙外保温细部做法施工方案

对易产生热桥部位的外门窗洞口、空调板、女儿墙部位做出细部施工方案。
1、施工工艺:
基层准备 墙面测量、弹线、挂线 材料准备 配胶粘剂 粘贴翻包玻纤网格布或钢丝网
基层处理：对墙面板面上的混凝土残渣和脱膜剂必须清理干净，墙面板面平整度超差部分应剔凿修补。
弹控制线：根据建筑立面设计和外墙外保温技术要求在墙面弹出外门窗水平、垂直控制线。
挂基准线：在建筑外墙大角（阳角、阴角）及空调板处挂垂直基准线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。
配制聚合物砂浆胶粘剂：根据生产厂家使用说明书提供的配合比配制。一次配制量应在可操作时间内用完。
粘贴翻包网格布：凡在粘贴的聚苯板侧边外露处，门窗口、空调板、女儿墙处都应做网格布翻包处理。
粘贴挤塑聚苯板：外保温用聚苯板非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。聚苯板的拼缝不能留在门窗口的四角处。
锚固件固定：锚固件安装应至少在胶粘剂使用24h后进行，钉头和圆盘不得超出板面。

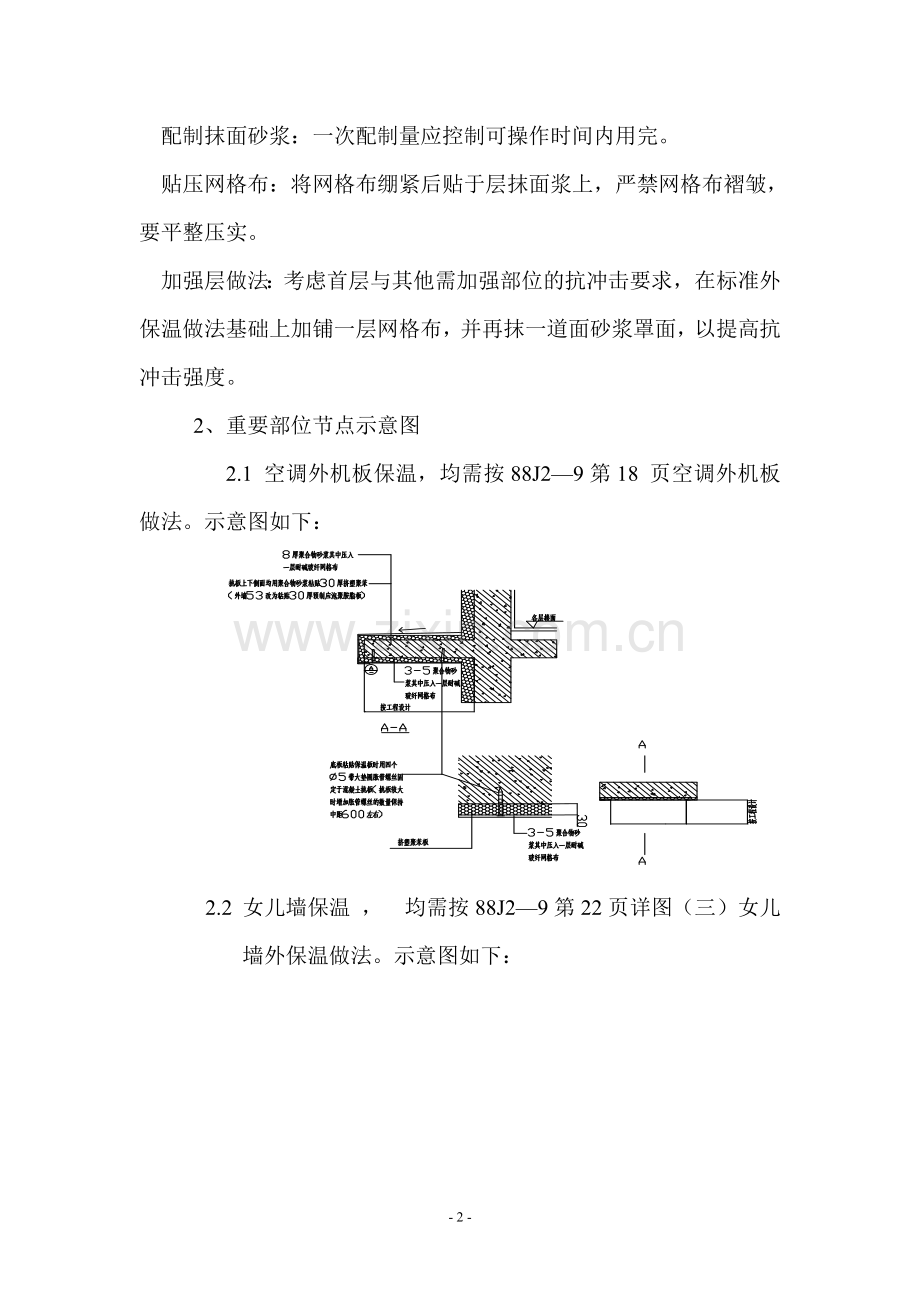

配制抹面砂浆：一次配制量应控制可操作时间内用完。
贴压网格布：将网格布绷紧后贴于层抹面浆上，严禁网格布褶皱，要平整压实。
加强层做法：考虑首层与其他需加强部位的抗冲击要求，在标准外保温做法基础上加铺一层网格布，并再抹一道面砂浆罩面，以提高抗冲击强度。
2、重要部位节点示意图
2.1 空调外机板保温，均需按88J2—9第18 页空调外机板做法。示意图如下：

2.2 女儿墙保温 ， 均需按88J2—9第22页详图（三）女儿墙外保温做法。示意图如下：

2.3门窗洞口处保温，
2.3.1 做法如下：陶粒砌块时根据洞口尺寸确定压筋数量及位置，横向间距400，纵向间距400，每两层砌块压一层预留筋，起步压筋为≤200㎜见下节点图（二）
2.3.2 外门窗洞口张贴钢丝网加强图

广州天力建筑工程有限公司
富力城6#地项目部
2006年8月10日
