钢漏斗施工方案.doc

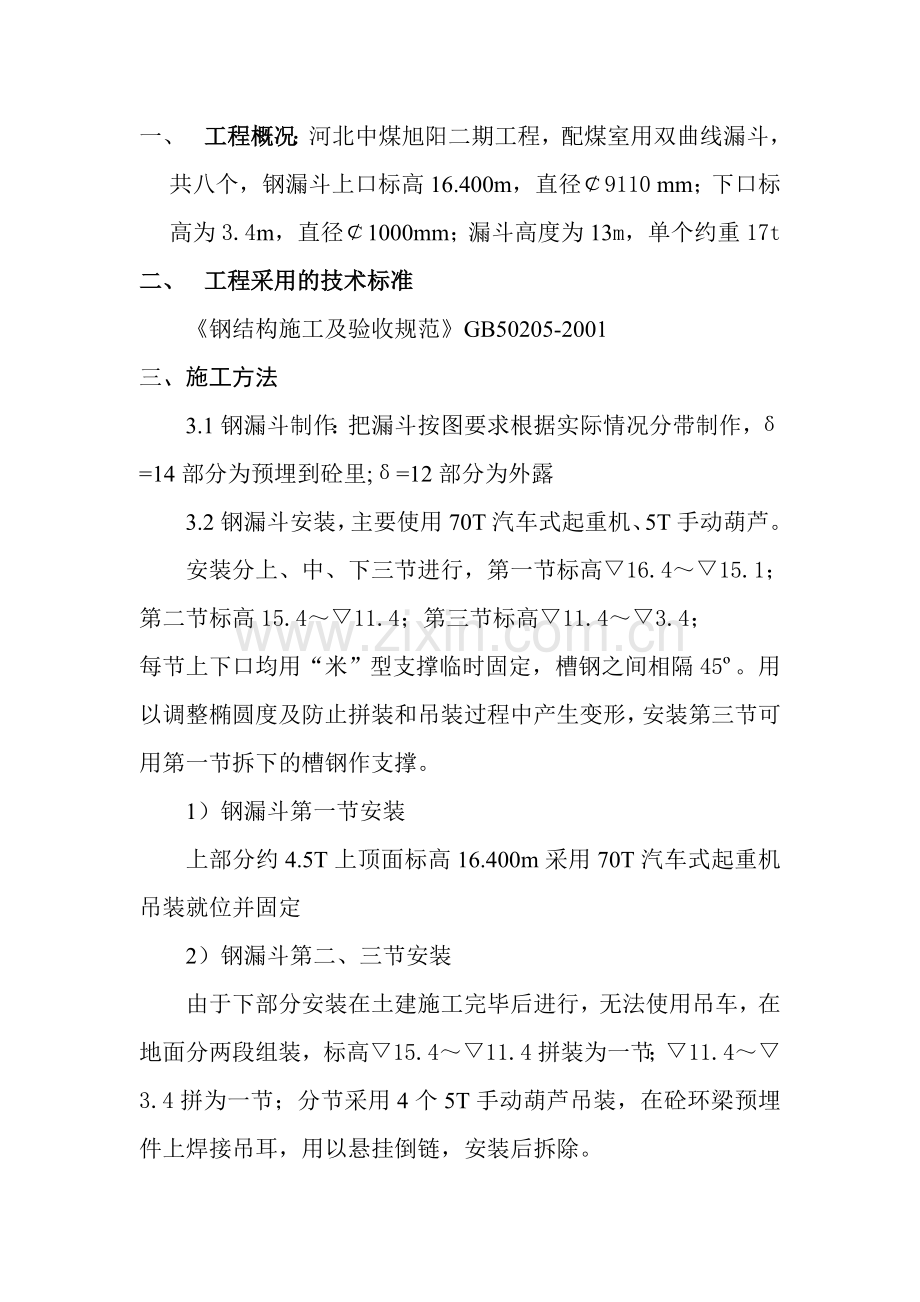

一、 工程概况：河北中煤旭阳二期工程，配煤室用双曲线漏斗，共八个，钢漏斗上口标高16.400m，直径￠9110 mm；下口标高为3.4m，直径￠1000mm；漏斗高度为13m，单个约重17t
二、 工程采用的技术标准
《钢结构施工及验收规范》GB50205-2001
三、施工方法
3.1钢漏斗制作：把漏斗按图要求根据实际情况分带制作，δ=14部分为预埋到砼里;δ=12部分为外露
3.2钢漏斗安装，主要使用70T汽车式起重机、5T手动葫芦。
安装分上、中、下三节进行，第一节标高▽16.4～▽15.1；第二节标高15.4～▽11.4；第三节标高▽11.4～▽3.4；
每节上下口均用“米”型支撑临时固定，槽钢之间相隔45º。用以调整椭圆度及防止拼装和吊装过程中产生变形，安装第三节可用第一节拆下的槽钢作支撑。
1）钢漏斗第一节安装
上部分约4.5T上顶面标高16.400m采用70T汽车式起重机吊装就位并固定
2）钢漏斗第二、三节安装
由于下部分安装在土建施工完毕后进行，无法使用吊车，在地面分两段组装，标高▽15.4～▽11.4拼装为一节；▽11.4～▽3.4拼为一节；分节采用4个5T手动葫芦吊装，在砼环梁预埋件上焊接吊耳，用以悬挂倒链，安装后拆除。

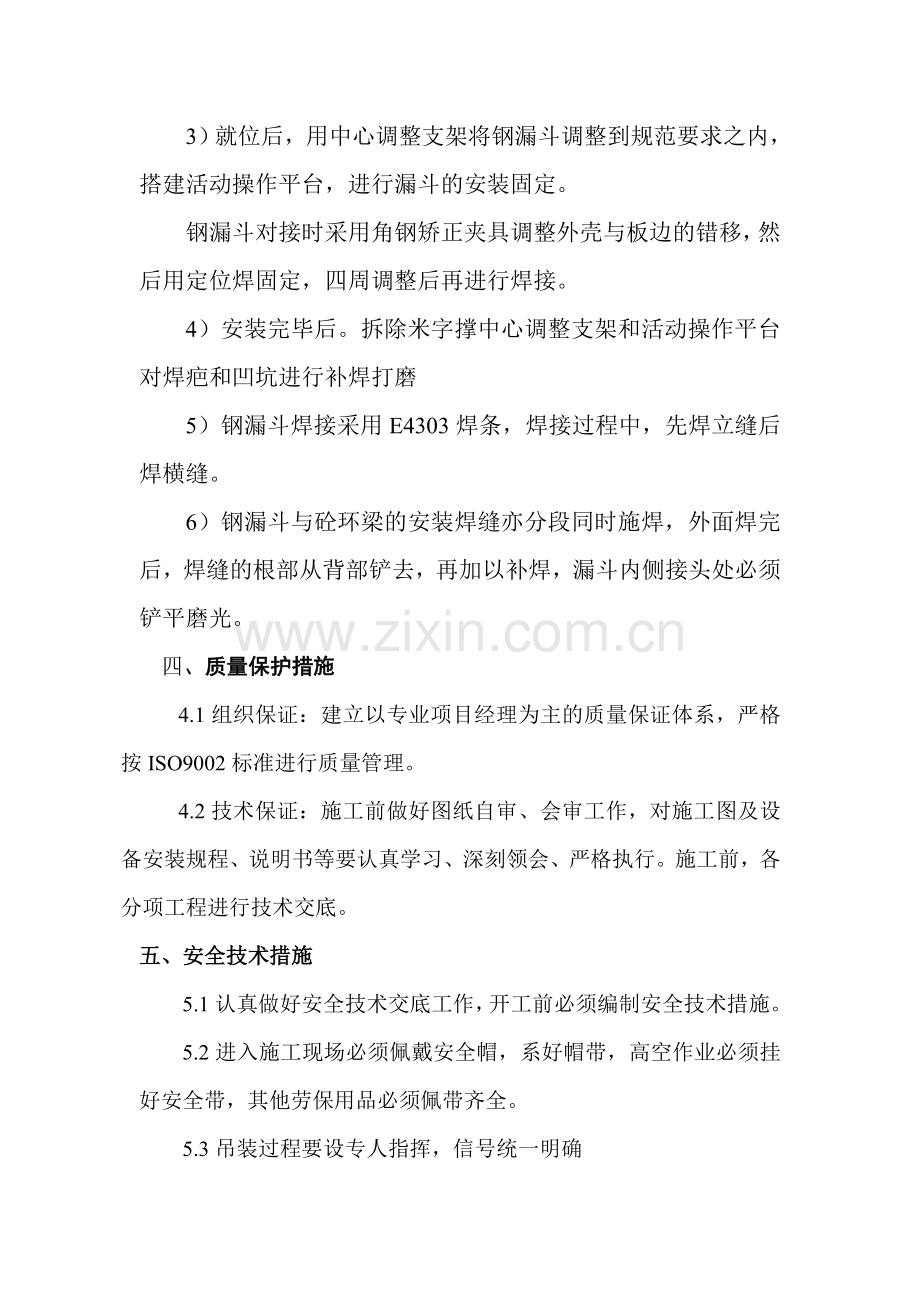

3）就位后，用中心调整支架将钢漏斗调整到规范要求之内，搭建活动操作平台，进行漏斗的安装固定。
钢漏斗对接时采用角钢矫正夹具调整外壳与板边的错移，然后用定位焊固定，四周调整后再进行焊接。
4）安装完毕后。拆除米字撑中心调整支架和活动操作平台对焊疤和凹坑进行补焊打磨
5）钢漏斗焊接采用E4303焊条，焊接过程中，先焊立缝后焊横缝。
6）钢漏斗与砼环梁的安装焊缝亦分段同时施焊，外面焊完后，焊缝的根部从背部铲去，再加以补焊，漏斗内侧接头处必须铲平磨光。
四、质量保护措施
4.1组织保证：建立以专业项目经理为主的质量保证体系，严格按ISO9002标准进行质量管理。
4.2技术保证：施工前做好图纸自审、会审工作，对施工图及设备安装规程、说明书等要认真学习、深刻领会、严格执行。施工前，各分项工程进行技术交底。
五、安全技术措施
5.1认真做好安全技术交底工作，开工前必须编制安全技术措施。
5.2进入施工现场必须佩戴安全帽，系好帽带，高空作业必须挂好安全带，其他劳保用品必须佩带齐全。
5.3吊装过程要设专人指挥，信号统一明确
5.4在炉顶安装作业时，应先在炉顶两边设临时缆绳，并确保安全，再进行安装，炉顶上的孔洞要盖好，严禁在炉顶作业时掉入物品。
5.5施工中使用的手拉葫芦、钢丝绳等必须经常检查，发现问题及时维修更换。
5.6施工中使用的操作台、脚手架、吊具、爬梯、栏杆等必须经常检查，并设置安全通道，确保施工人员上下班安全。
5.7施工中的临时操作台上，严禁随意堆放构件、材料、工具等重物，以防高空坠物伤人。
5.8各工种必须执行本工种操作规程。
六、劳动力配置
序号
工种
人数
1
铆工
3
2
起重工
3
3
电焊工
12
4
气焊工
4
5
电工
2
6
油工
4
7
力工
5
七、施工机具配备一览表
1
拖拉机
20马力
台
1
2
汽车式起重机
32吨
台
3
3
电焊机
500A
台
12
4
滚床

台
1
5
气焊

套
4
6
手拉葫芦
5吨
台
4

中煤旭阳焦化二期工程

配煤室钢漏斗施工方案

编制：
审核：
审批：

天津二十冶邢台旭阳焦化工程项目部
2007-8-6

目 录

一、工程概况
二、工程采用的技术标准
三、主要施工方法
1）钢漏斗制作
2) 钢漏斗安装
四、质量控制措施
五、安全技术措施
六、劳动力配置
七、施工机具配置
八、施工进度计划
附：1)吊装及活动操作平台示意图
2）中心调整示意图

表B1-3 施工组织设计（方案）报审表
工程名称：中煤旭阳焦化二期工程 编号：

致：河北方舟工程项目管理有限公司（监理单位）
我方已根据施工合同的有关规定完成了二期工程配煤室钢漏斗安装组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附件：施工组织设计（方案）
中煤旭阳焦化二期工程配煤室钢漏斗安装施工方案

承包单位（章）： 天津二十冶
项目经理： 日期：

专业监理工程师审核意见：

专业监理工程师： 日期：

总监理工程师审核意见:

项目监理机构（章）：
总监理工程师： 日期：
