布袋除尘器安装施工方案.doc

太钢峨口铁矿球团工程

LMC1400布袋除尘器

施 工 方 案

编制： 时间：
审核： 时间：
批准： 时间：

华冶太钢球团项目部
年 月 日

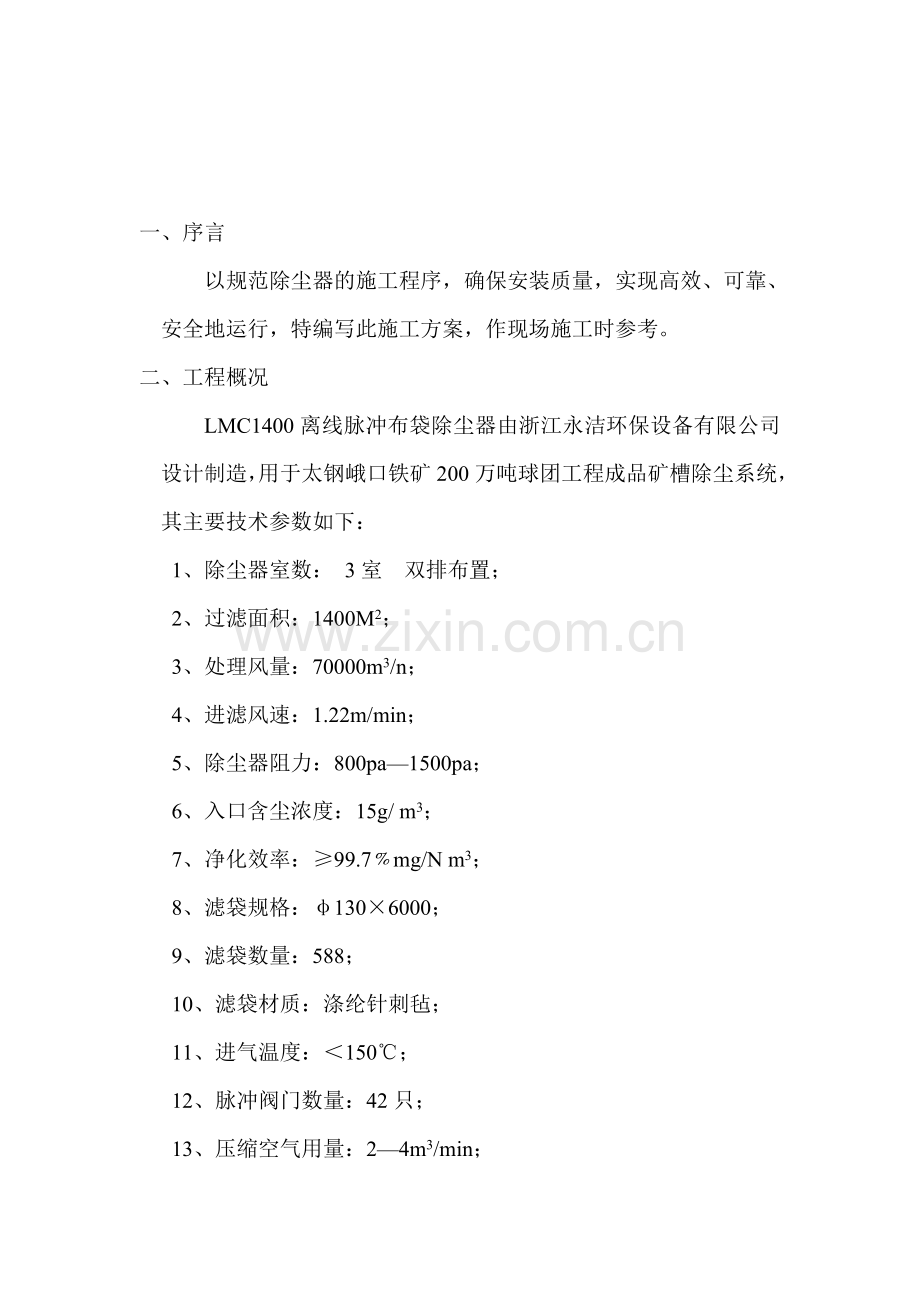

一、序言
以规范除尘器的施工程序，确保安装质量，实现高效、可靠、安全地运行，特编写此施工方案，作现场施工时参考。
二、工程概况
LMC1400离线脉冲布袋除尘器由浙江永洁环保设备有限公司设计制造，用于太钢峨口铁矿200万吨球团工程成品矿槽除尘系统，其主要技术参数如下：
1、除尘器室数： 3室 双排布置；
2、过滤面积：1400M2；
3、处理风量：70000m3/n；
4、进滤风速：1.22m/min；
5、除尘器阻力：800pa—1500pa；
6、入口含尘浓度：15g/ m3；
7、净化效率：≥99.7﹪mg/N m3；
8、滤袋规格：φ130×6000；
9、滤袋数量：588；
10、滤袋材质：涤纶针刺毡；
11、进气温度：＜150℃；
12、脉冲阀门数量：42只；
13、压缩空气用量：2—4m3/min；
14、压缩空气压力：0.2—0.4Mpa。
三、主要工程量
1、本设备用于铁矿200万吨球团生产线烟尘除尘；
2、本设备采用水泥基础螺栓；
3、本设备安装：前至进口法兰，后至出口法兰，上至顶盖，提升阀及栏杆，下致卸灰阀，动力柜后的全部电气设备的安装及调试；
4、本设备的外形尺寸为：长12.5m，宽5m，高12.5m；
四、场地布置及临时电源设置
1、场地布置参见现场情况决定。
2、根据现场情况，宜采用塔吊，施工期间，应注意安全，施工区内封闭通道。
3、需设临时电源，总功率为100kw。
五、机具材料配备
1、起重工具1套（塔吊）；
2、焊接工具4套；
3、氧乙炔工具4套；
4、其它工具略。
六、计划进度及人员配备
1、根据甲方提出的要求，安装计划进度如下表：
2、现场施工人员为20人，设专职负有责人1名，安全员、技术员、质检员各1名，其它人员：安装铆工5人，焊工5人，起重工2人，电工2人，管、钳工各1名。
七、除尘器的安装顺序
除尘器的安装顺序，视现场组合场地、起吊设备的不同而变化，
安装进度表
序号
施工项目
2
4
6
8
10
13
16
19
22
25
28
31
34
37
40
43
45
1
施工前准备

2
底梁、支梁

3
灰斗

4
中箱体

5
烟道

6
上箱体

7
空气压缩

8
提升阀

9
滤袋装置

10
喷吹装置

11
卸灰阀

12
平台栏杆

13
电气安装

且除尘器本身零部件数量多，有许多部件在安装过程中需穿插进行。
其主要部件的大概施工程序：
施工准备 基础验收 支架安装 灰斗安装 箱体安装 检修阀及进风道短管 烟道安装 上箱体安装 垂直提升阀安装 空气压缩系统安装 滤袋装置安装 喷吹装置安装 插板阀及卸灰阀安装。
整个电气部分及程控系统结合本体安装进度同时进行。
八、主要部件的安装
1、支架的安装
（一）接要求安装支架，检测基础底面的水平标高符合标准≤2mm，对角线误差≤3mm；
（二）安装立柱及斜撑的要求，对角线误差≤3mm；立柱上平面水平标高误差≤2mm/m ，其间距尺寸尽量保持正误差；
（三）拧紧所有紧固件；
2、灰斗安装
（一）零件校正；
（二）现场组装，按图要求；
（三）整体安装，注意下口中心线及标高误差；
（四）按图施焊；
3、中、上部箱体的安装
（一）复测所有零、部件尺寸；
（二）校正变形超差件；
（三）按顺序吊装箱体；
（四）点焊就位；
（五）焊接；
4、提升阀安装
（一）按图安装；
（二）保证气管、阀、气缸连接可靠严密，不能有漏气现象；
（三）提升阀动作必须灵活，不能有滞动现象；
（四）φ1170阀垫安装接头处应采用104粘合剂胶接；
5、空气压缩系统安装
（一）按图及技术要求施工；
（二）配管应美观；
（三）有关支架，座安装应牢固可靠；
6、喷吹装置安装
（一）检验所装零件并校正；
（二）安装时应注意：
① 喷吹管水平误差不得大于0.5mm；
② 喷吹管上喷吹孔与花板上对应的φ135孔同轴，其偏差不大于2mm；
③ 有关螺栓连接应拧紧并防松；
④ 喷吹管中不能留有焊渣及其它杂物，应彻底清除干净；
⑤ 应保证喷吹弯管进气在同一平面和同一轴线上，确保脉冲阀安装要求；
⑥ 法兰安装处应可靠，不得漏气；
⑦ 分气包施工后，必须清除包内的焊渣、杂物，以免损坏脉冲阀及滤袋。
7、滤袋装置安装
（一）检验袋笼是否符合技术要求；
（二）安装滤袋上口要妥贴地钳在花板孔中；
（三）安装袋笼时要小心轻放，不能一放到底，以免造成滤袋损坏；
8、卸灰阀安装
（一）按图安装；
（二）卸灰阀安装应符合标准，试车要转动灵活，平稳；
九、安全措施
1、进入现场必须带好安全帽，穿戴好劳保用品。
2、三米以上的高空、悬空作业，无安全设施的，必须带好安全带。
3、高空作业时不准向下或向上乱抛材料和工具等物。
4、搬运和吊装时，应注意不要与裸露的电线接触，以免发生触电事故。
5、油类及其它易燃、易爆物品，应放在指定的地点，氧气瓶和乙炔发生器与水源的距离不小于10米。
6、每个班组在作业前，必须先开安全会。
十、总则
