供热工程管线和换热站设备安装工程施工组织设计-2(1).doc

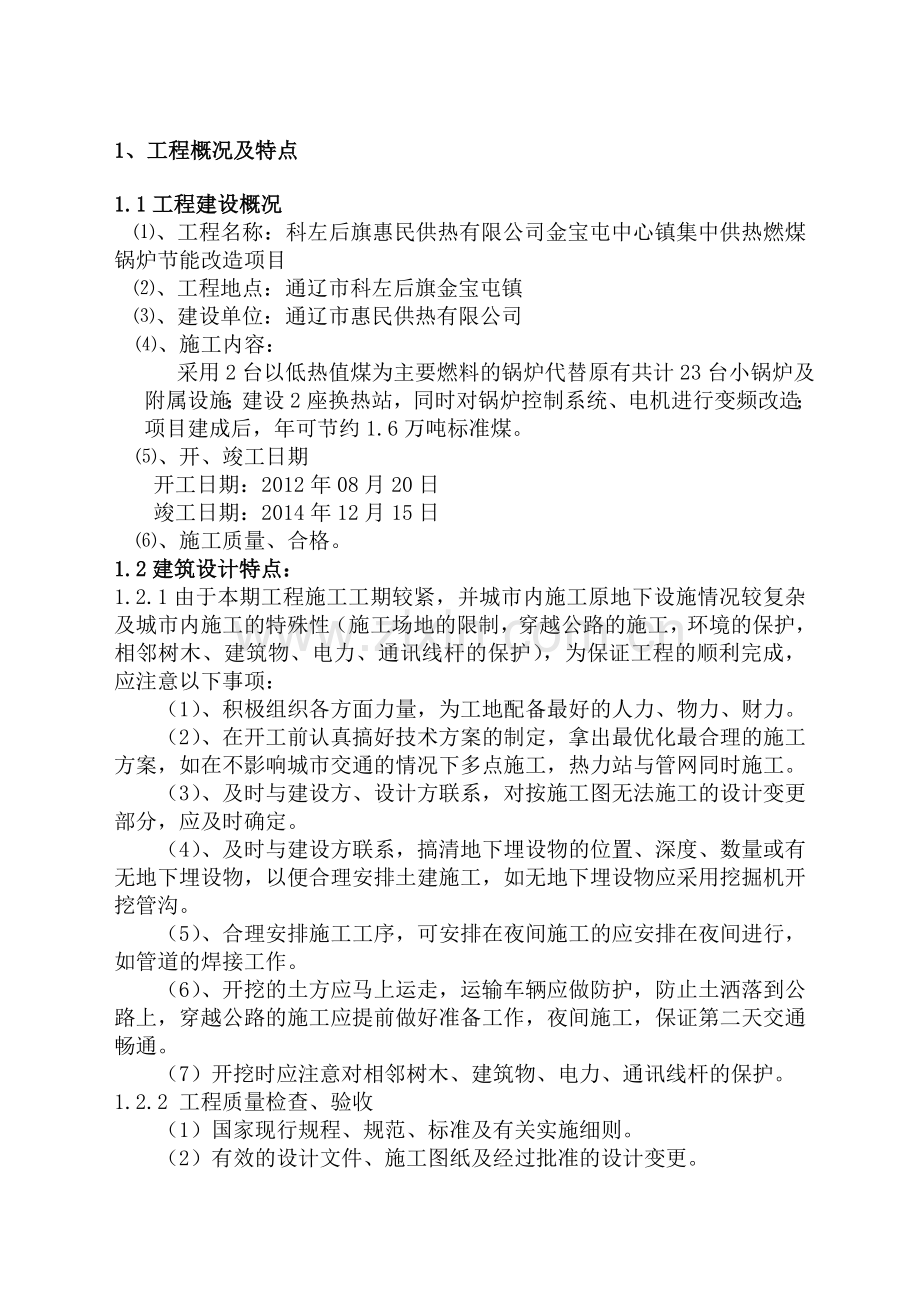

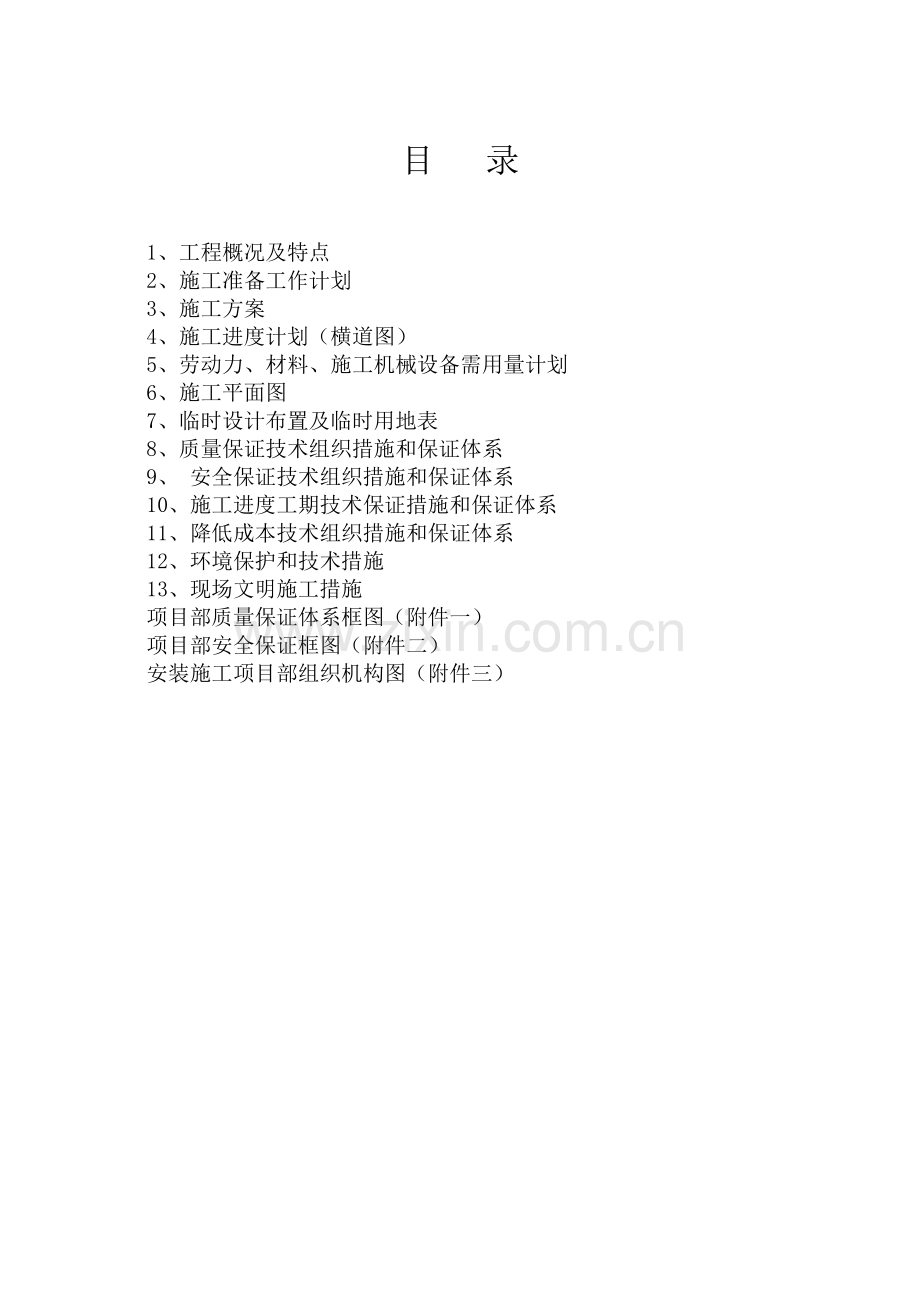

目 录1、工程概况及特点2、施工准备工作计划3、施工方案4、施工进度计划（横道图）5、劳动力、材料、施工机械设备需用量计划6、施工平面图7、临时设计布置及临时用地表8、质量保证技术组织措施和保证体系9、 安全保证技术组织措施和保证体系10、施工进度工期技术保证措施和保证体系11、降低成本技术组织措施和保证体系12、环境保护和技术措施13、现场文明施工措施项目部质量保证体系框图（附件一）项目部安全保证框图（附件二）安装施工项目部组织机构图（附件三）1、工程概况及特点1.1工程建设概况、工程名称：科左后旗惠民供热有限公司金宝屯中心镇集中供热燃煤锅炉节能改造项目、工程地点：通辽市科左后旗金宝屯镇、建设单位：通辽市惠民供热有限公司 、施工内容： 采用2台以低热值煤为主要燃料的锅炉代替原有共计23台小锅炉及附属设施；建设2座换热站，同时对锅炉控制系统、电机进行变频改造；项目建成后，年可节约1.6万吨标准煤。 、开、竣工日期开工日期：2012年08月20日竣工日期：2014年12月15日 、施工质量、合格。1.2建筑设计特点：1.2.1由于本期工程施工工期较紧，并城市内施工原地下设施情况较复杂及城市内施工的特殊性（施工场地的限制，穿越公路的施工，环境的保护，相邻树木、建筑物、电力、通讯线杆的保护），为保证工程的顺利完成，应注意以下事项：（1）、积极组织各方面力量，为工地配备最好的人力、物力、财力。（2）、在开工前认真搞好技术方案的制定，拿出最优化最合理的施工方案，如在不影响城市交通的情况下多点施工，热力站与管网同时施工。（3）、及时与建设方、设计方联系，对按施工图无法施工的设计变更部分，应及时确定。（4）、及时与建设方联系，搞清地下埋设物的位置、深度、数量或有无地下埋设物，以便合理安排土建施工，如无地下埋设物应采用挖掘机开挖管沟。（5）、合理安排施工工序，可安排在夜间施工的应安排在夜间进行，如管道的焊接工作。（6）、开挖的土方应马上运走，运输车辆应做防护，防止土洒落到公路上，穿越公路的施工应提前做好准备工作，夜间施工，保证第二天交通畅通。（7）开挖时应注意对相邻树木、建筑物、电力、通讯线杆的保护。1.2.2 工程质量检查、验收（1）国家现行规程、规范、标准及有关实施细则。（2）有效的设计文件、施工图纸及经过批准的设计变更。（3）制造厂家提供的设备图纸、技术说明书中的技术标准和要求。（4）有效的技术措施、合理化建议、先进经验及新技术成果。（5）有关的会议纪要文件等。1.2.3 工程施工及验收（1）城市供热管网工程施工及验收规范CJJ28-2004（2）城镇直埋供热管道工程技术规范CJJ/T81-98（3）工业金属管道工程施工及验收规范GB50235-97（4）现场设备，工业管道焊接工程施工及验收规范GB50236-98（5）JGJ82-91建筑钢结构焊接规程（6）钢筋JGJ18-84焊接及验收规程（7）GB50164-92混凝土质量控制标准（8）GB107-87混凝土强度检验评定标准 以上标准若有新的标准则执行新标准，替代原有标准。1.3建设地点特征1.3.1建设地点位于内蒙古通辽市科左中旗舍伯吐镇镇内，交通便利方便施工材料运输安装。2、施工准备工作计划2.1技术准备2.1.1.确定执行的施工及验收规范2.1.2.熟悉审查施工图纸及有关设计资料如：a.审查施工图纸是否完整齐全b. 审查施工图与设备厂家图在内容上是否一致，以及各专业施工图及各专业施工图纸间有无矛盾，错误c. 审查施工图与土建施工图在几何尺寸，坐标，标高，预埋件，预留孔洞，等方面是否一致d. 审查施工图各专业系统及技术要求是否一致e.掌握配套投产的先后次序和相互关系，掌握土建施工质量是满足设备安装的必备条件 f.明确建设，设计，监理和施工等单位之间的协作配合关系，以及建设单位可以提供的施工条件及与原运行设备的接口情况2.1.3自然条件的调查分析2.1.4.技术经济条件的调查分析2.1.5.编制工程预算2.2物资准备2.2.1明确建设期限以及施工项目所需主要材料的数量，规格，来源和供货日期，明确建设方采购设备的到货日期2.2.2明确配置加工的名称、规格，数量为配置场地提供依据2.2.3施工安装机具准备，根据施工方案，安排的施工进度，确定施工机具的类型，数量和进场时间，存放地点，（特别是大型机具）2.3劳动组织准备2.3.1建立施工项目部，确定各级人员2.3.2建立精干的各专业施工队、班组2.3.3及时组织项目各级人员进场2.3.4向施工队、班组、工人进行施工组织设计，计划和技术交底2.3.5建立健全各项管理制度2.4施工现场准备2.4.1搞好“三通一平”2.4.2核查地下埋设物情况及基准点、坐标提供2.4.3建造或确定临时设施2.4.4安装调试施工机具2.4.5做好设备，材料的储存和堆放2.4.6做好夏季、雨季施工安排2.4.7设置消防，保安措施2.5施工的场外准备2.5.1主要材料的订货2.5.2向上级各相关主管部门提交开工报告3、施工方案3.1施工准备：3.1.1人员：由公司工程部组织压力管道工程施工所需人员，其中包括工艺、质检、设备、材料管理人员、施工队长、技术员、质检员、安全员、专业钳工、管工、焊工、起重工、土方施工人员等并应持证上岗。3.1.2技术设备：3.1.2.1项目负责人要认真组织项目质检、工艺、设备、材料管理人员对合同书、各技术规范、施工图纸、标准及施工要求自审，索取缺少的资料，将各资料按施工程序进行编排并发放给有关人员，并进行图纸自审、参加建设方组织的会审。3.1.2.2施工过程中的施工技术措施和技术交底是一个重要的环节。在热网管道工程项目开工之前，工程技术人员依据设计文件、设备说明书、有关规程规范、施工组织设计等编制出技术措施（主要施工方案）施工技术措施编写后经项目技术负责人审核、公司总工批准后，由项目技术负责人进行交底工作，未经技术交底不得施工。施工人员应按交底要求施工，不得擅自变更施工方法，有必要更改时，应取得交底人同意，以便于发生质量，设备或人身安全事故进行追溯和分析工作，并做好各项记录签字确认。3.1.2.3设计变更的管理项目技术负责人应当严格要求各施工队按图施工，确保工程质量，如果发现设计有问题，或由于施工方面的原因要求变更设计，应提出变更设计申请，办理签证后方可更改，设计变更由设计单位签发设计变更通知单，提交建设单位、监理单位会签后生效，实行按施工图预算结算办法时，设计变更应付有工程预算变更单，设计变更文件应完整、清楚，由项目技术负责人整理保管，工程竣工后移交公司经营部进行工程决算。3.1.2.4施工全过程的质量控制施工现场必须建立质量管理网络体系，坚持责任到人，凡每一个控制点都应严格把好质量关，安装记录必须以数据确切为准，不允许有含乎不清的文字出现，分段分项工程是质量验收的基础工作，静态质量是动态质量的基础工作，验收完后，立即办理验收签证，对于分部和单位工程项目完工后，亦应及时办理验收签证工作，验收资料应由项目技术负责人妥善保管，待竣工移交资料时统一按档案管理制度的要求整理装订成册。3.1.2.5竣工档案的资料管理凡与本工程有关的竣工图纸厂家随机资料、施工记录、检试验报告、材质文件、质量验评、设计变更通知单据及有关该工程的文件、工程总结，联络单、通知、会议记要等均按国家有关档案管理制度进行整理装订移交，详细要求见档案管理制度，不移交的资料，由项目技术负责人审核签字后，经公司总工批准后存入公司档案室。3.1.3施工现场的准备3.1.3.1施工现场应具备三通（电通、水通、道路通），一平（施工现场平整）。3.1.3.2建设单位应向施工单位提供地下设施的准确资料，平面控制网点和水准网点的位置、编号、精度等级及其坐标和高程数据。3.1.3.3管道工程的中线桩和水准点均应用平移法设置于线路施工操作范围之外，便于观察和使用的部位。3.1.3.4使用机具应设置摆放区，并应摆放整齐挂牌、建立台帐、专人管理。3.1.3.5在道路上施工，夜晚应挂警示红灯及警戒线派专人监护。3.1.3.6施工现场应挂牌，明确项目负责人、技术负责人、安全负责人等。3.1.3.7施工现场应配备消防灭火设备。3.1.3.8 对于淘汰16台高耗煤高污染的旧式锅炉及附属工程进行拆除，运输至场外，堆放至招标人指定地点。3.1.4施工机具的准备3.1.4.1施工前应对所用工具、机具进行检查，办理出入库手续工作，电动工具、机具应进行安全检查后方可使用。3.1.4.2、施工中所用机械设备，如卷扬机、吊车、电焊机等要在施工前进行仔细检查，以保证施工过程的正常运行。3.1.4.3施工中使用的量具、水准仪、经纬仪等测量工具应经过校验，并应在校验合格期内。3.1.5施工设备材料的准备3.1.5.1确定建设方采购设备、材料的到货日期、数量、规格。3.1.5.2经营部根据材料计划表及时采购。满足施工中型材、管材、板材等钢材及特殊用材等装置性材料需要，备齐一般消耗性材料，如电焊条、石棉板（或石棉金属垫）、石棉绳、灯泡、电线、胶皮、石油、黄油、机油、石笔、大布等，土建材料由项目部现场采购。3.1.5.3项目材料管理人员根据设备装箱单核对设备的型号、规格、附件、备品、数量及技术资料进行验收和登记。3.1.5.4项目材料管理人员对外观检查，设备、材料有无缺陷、损伤、变形及锈蚀，并做记录。3.2设备材料验收工艺3.2.1设备及器材，应做下列验收检查3.2.1.1包装及密封应良好3.2.1.2开箱检查清点，规格应符合设计要求，附件、备品、备件应齐全3.2.1.3产品的技术文件应齐全。（包括供货清册、设备装箱单、说明书、出厂证件、检验试验记录等）3.2.1.4作外观检查。（包括检查无缺陷、损伤、变形及锈蚀等）3.2.1.5对设计中要求做严密性试验的设备应进行严密性试验。3.2.2 装置性材料检查是否与采购计划单规定的内容、数量、规格相符。“三证”是否齐全。（包括：出厂证、合格证、检验证）其中下列材料还应重点检查：3.2.2.1管材A、外观检查不得有重皮、裂纹及严重锈蚀。B、管子表面无划痕凹坑等局部缺陷，壁厚、管径应符合设计要求，管材及型材应无严重变形等，出厂技术证件应全面。C、对已预制了防腐层和保温层的管道及附件，应检查其防腐层、保温层有无损坏。3.2.2.2阀门、法兰：A、规格、型号符合设计规定，外观检查损坏、无裂纹、及锈蚀。B、阀杆无锈蚀、开关灵活、指示正确。C、抽样作严密性水压实验，保持严密不漏（每批抽10%作1.25倍工作压力实验，不合格进行退货处理。）如厂家保证阀门质量，可不作解体检查，但应复查出厂合格证。3.2.2.3、管道附件（弯头、大小头、三通等）：A、外观检查无裂纹、重皮、麻点、凹坑等缺陷。B、核对技术证件及出厂合格证是否符合设计要求。3.2.2.4、标准件：不允许有毛刺、油漆和污垢。螺母与螺栓应配合良好。同类规格、型号按总数量抽查2%，但不应少于5个。3.2.3消耗性材料3.2.3.1、检查是否与采购计划单规定的内容、数量、规格相符。3.2.3.2、“三证”是否齐全（包括：出厂证、合格证、检验证）。3.2.3.3、包装是否完好。3.2.3.4、对合格期限有要求的材料，应检查是否在产品使用合格有效期限之内。3.2.4土建施工所用红砖、水泥、钢筋质量应能达到国家要求3.2.5开箱应使用合适的工具，不得猛然敲击，以防止损坏设备。3.2.6设备的转动和滑动部件，在防腐涂料未清理前不得转动和滑动，检查后仍应进行防腐处理。3.2.7装箱设备开箱检查后不能立即安装者，应复箱封闭好，以免丢失，对露天放置的应做好防雨措施。3.2.8对设备及材料有质量问题的，应立即向建设单位或公司经营部申报，共同检查，属制造厂问题，由设备订货部门责承制造厂来人处理。3.2.9设备、材料的验收、标识、保管、发放程序应严格执行公司压力管道质量保证体系程序文件3.3工程测量工艺3.3.1一般规定：3.3.1.1建设单位或设计部门应向施工单位提供地下设施的准确资料，平面控制网点和水准网点的位置、编号、精度等级及其坐标和高程数据，以确定管网设计线位和高程。3.3.1.2热网管道工程的测量范围，应自热源至热力站。3.3.1.3热网管道工程的中线桩和水准点均应用平移法设置于线路施工操作范围之外，便于观察和使用的部位。3.3.2定线测量：3.3.2.1热网管道工程施工定线测量应符合下列要求。1) 应按主干线、支干线、用户线的次序进行。2) 主干线起点、终点、中间各转角点应在地面上定位。3) 支干线、用户线，可按主干线的定位方法。4) 热网管道中的固定支架、地上建筑、地下阀门井、伸缩井、检查井可在管线定位后，用钢尺丈量方法定位。3.3.2.2热网管道测量的主要技术要求应符合城市测量规范和施工图纸的要求。3.3.2.3热网管道定线完成后，点位顺序编号，主要的中线桩应进行加固或安放标识，并绘点示记。3.3.3水准测量：3.3.3.1水准观测前，必须对水准仪和水平尺进行全面检验，在作业过程中，尚应对仪器的i角（水准仪视准轴和水准管轴之间的夹角）经常检验。3.3.3.2在热网管道起点、终点、管道固定支架及地下穿越部位的附近，应留临时水准点，管道沿线临时水准点的间距应符合施工及验收规范和施工图纸的要求，临时水准点标志，应明显，安放应稳固，妥加保护。3.3.3.3供热管道与热源连接部位的管道高程须用，热源高程校核。3.3.4竣工测量：3.3.4.1、管道施工工程竣工后，应全部进行平面位置和高程测量，并应符合当地城市规划管理部门的要求。3.3.4.2热网管道的高程中误差（指测点相对于邻近高程起算点）应符合施工及验收规范和施工图纸的要求。3.3.4.3热网管道与邻近的地上建筑物，相邻的其他管线，规划道路或现有道路中心线的间距中误差，用图解法测绘1：500-1：1000图时，不应大于图上0.7mm。3.3.4.4热网管道的下列部位应测竣工数据。1) 地面建筑的座标和高程2) 固定的支架的中心座标和支承平面的高程3) 固定支架处管道上表面的高程4) 管道平面转角点的中心坐标和高程5) 直埋管道坡度变化点，应测中心座标和管道上表面的高程6) 管道高程的垂直变动点应测中心座标和变动点上下两个部位的管道上表面高程7) 阀门井、伸缩井、检查井应测中心座标和小室内底，小室盖板上表面的高程8) 管件处应测中心座标和管道上表面高程，变径管处应测两个不同直径的管道上表面高程9) 直埋管道在穿越道路处，应测道路两侧管道中心座标和上表面高程，地沟穿越道路处应测道路两侧的中心座标和地沟内底地沟盖上表面的高程。10) 地下穿越构筑物的两端，应测中心座标和构筑物内底构筑物上表面高程3.3.4.5施工测量允许偏差，应符合下表规定：施工允许偏差表项目允许偏差水准测量高程闭合差平地20L（mm）山地6n（mm）导线测量方位角闭合差40n（）导线测量相对闭合差1/3000直接丈量测距两次较差1/5000注：1、L为水准测量闭合路线的长度（km）2、n为水准或导线测量的测站数。3.4土方工程3.4.1土方工程3.4.1.1施工前，应根据建设方提供的地下设施准确资料对开槽范围内的地上地下障碍物进行现场核查，逐项查清障碍物构造情况，以及与管网工程的相对位置关系。3.4.1.2土方施工，为保护开槽范围内的各种障碍物而制定的技术措施，应由建设单位和设计单位的同意和配合。并应符合下列要求：1) 供水、排水及各种地下构筑物的正常使用和安全。2) 各种电缆及管道的正常使用和安全。3) 经采取加固措施后的电杆、树木等的稳固。4) 各相邻建筑物在施工中和施工后，不至发生沉降、倾斜、塌陷。对于不能满足上述条件的障碍物，应拟定拆迁方法或改变设计位置应及时上报建设单位。3.4.1.3土方开挖要根据工程现场条件、结构埋深、土质、有无地下水管因素选用不同的开槽断面，确定各槽底宽，边缘留台位置，上口宽，堆土及外运土量等施工措施，在限制开口槽上口口宽度的条件下，应选定采取不同护壁支撑开槽方式，对各种开槽方式选用相应的机械和工具开挖。3.4.1.4在地下水高于槽底的地段应采取降水措施，将土方开挖部位的地下水位降至槽底以下后开挖。3.4.1.5土方开挖中出现事先未查到的障碍物并将影响安全时应停止施工。经采取措施并经有关单位检查同意后再行施工。3.4.1.6土方开挖前必须先测量放线、测设高程，在挖掘土方施工中应认真审阅各分册图并进行中线、槽断面、高程的校核。机械挖土应有200mm的预留量，宜人工配合机材挖掘，挖平至槽底标高。3.4.1.7城市土方开挖时，必须按需要设置临时道路、汽车桥、人行桥、槽边护拦、夜间照明灯及指示红灯等设施。3.4.1.8土方开挖至槽底后，应由监理单位、建设单位、设计单位、施工单位四方共同验收地基，合格后方可进行管道施工。对松软地基确定加固措施，对槽底的坑穴空洞进行挖填夯实。3.4.1.9有水不能排干的槽底，应多挖一层土（按设计或规范要求），铺垫碎石层，排降水至碎石层下，以供干槽施工。3.4.1.10已挖至槽底的沟槽，后续工序应安排紧密，连续。尽量缩短晾槽时间，并注意不使槽底土壤结构遭受扰动及破坏。不能连续施工的土槽，应留出150200mm的预留量，待施工前再挖。3.4.1.11土方施工必须保证施工范围内的排水通畅，应先设置临时排水设施，解决排水出路，要防止地面水、雨水入槽。3.4.1.12直埋管道的土方开挖，宜以一个补偿段作为一个工作段。管线位置、槽底高程、坡度、平面拐点、坡度折点等必须测量检查合格。3.4.1.13管道沟槽底部的开挖宽度应符合设计，设计无规定时按下式计计算： B=D1+2b1式中：B管道沟槽底部的开挖宽度D1管道结构的外缘宽度b1管道一侧的工作面宽度，当D1500时取300mm，当500 D11000时，取400mm，当1000 D11500时，取600mm，当1500 D13000时，取500mm3.4.1.14当地质条件良好，土质均匀，地下水位沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，沟槽边坡最陡坡度应符合下表规定：深度在5m以内的沟槽边坡的最陡坡度土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001:1.251:1.50中密的碎石类土（充填物为砂土）1:0.751:1.001:1.25硬塑的轻亚粘土1:0.671:0.751:1.00中密的碎石类土（充填物为粘性土）1:0.501:0.671:0.75硬塑的亚粘土、粘土1:0.331:0.501:0.67老黄土1:0.101:0.251:0.33软土（经井点降水后）1:1.003.4.1.15沟槽每铡临时堆土或施加其他荷载时，就符合下列规定：1） 不得影响建筑物、各种管线和其他设施的安全；2） 不得掩埋消防栓、管道闸阀、雨水口、测量标示以及各种地下管道的井盖，且不得妨碍其正常使用；3） 人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。3.4.1.16当施工现场土方沟槽开挖时土质需做放坡又不具备放坡条件，应采取沟槽支撑，支撑应符合下列规定：1) 支撑的材料可选用木材；2) 撑板厚度不宜小于50mm，长度不宜大于4m；3) 横撑宜为圆木，其梢径不宜小于100mm；4) 横撑的水平间距宜为1.52m；5) 撑板的安装应与沟槽槽壁紧贴，当有空隙时应填实；6) 支撑应经常检查，当发现支撑构件有弯曲、松动、移位或壁裂等迹象时应及时处理，下雨时应加强检查；7) 支撑的安装应牢固、安全可靠，且横撑应注意不得妨碍下和稳管；8) 支撑的拆除应与回填土的填筑高度配合进行，且在拆除后应及时回填。3.4.1.17土方开挖时的土如现场不能堆放，应根据设计或建设方的要求，倒运到指定地点。3.4.2土建结构工程3.4.2.1深度不同的相邻基础，应先安排深基础的施工，深基础周围应及时填充密实，再进行浅基础的施工，达到结合完整。3.4.2.2地沟、井室、支架等底部混凝土施工必须在地基排水良好的情况下浇筑。3.4.2.3地沟及井室砖墙砌体。应由砌砖瓦工采取五顺一丁的防水砖墙砌法操作。要求砌筑砂浆满铺满挤，墙体横缝竖缝均砂浆饱满。3.4.2.4地沟及井室的外墙面宜采用水泥砂浆五层作法的防水抹面，或按设计规定施工，施工操作工作面应整段整片分层操作抹成，整段成形。尽量减少施工接茬。3.4.2.5钢筋混凝土的摸板、钢筋、混凝土等工序，应由具备相应技术等级的工人操作。结构外形尺寸及结构强度应符合设计要求。混凝土配比应满足抗渗要求。3.4.2.6固定支架与土建结构必须整体结合牢固，土建结构应与主体结合牢固。当固定支架的混凝土强度没有达到设计标号时，不得与管道固定，承受推力。3.4.2.7地沟内管道活动支座应按设计间距稳放，按管道坡度逐个测量支承管道滑托的钢板面的高程，高程差应符合施工及验收规范和施工图纸的要求。3.4.2.8地沟、地下井室封顶前，应将里面的渣土、杂物清扫干净。预制盖板安装铺垫的灰浆应饱满，安装后盖板接缝及盖板与墙体结合缝隙要先勾严底缝，再将外层抹面接茬严密抹平压实。3.4.2.9现浇钢筋混凝土支架，预制安装的钢筋混凝土支架，钢结构支架等施工，支架构造、位置、高程、强度等均应符合设计要求，支架顶部的高程误差，应符合施工及验收规范和施工图纸的要求。3.4.3回填土工程3.4.3.1应严格按照规范设计进行施工。3.4.3.2沟槽、井室的主体结构经隐蔽工程验收合格及竣工测量后，应及时进行回填土。3.4.3.3直埋管道焊口两端管段在管道找正管口对接就位后，胸腔部位可先行回填，回填前，应先检查和补修管道保温外层破损处。3.4.3.4回填土必须确保构筑物的安全，并应检查墙体结构强度、外墙防水抹面层硬结程度、盖板或其它构件安装强度，能承受回填土施工操作动荷时，方可进行。3.4.3.5回填土首先进行胸腔回填土，填土前应先将槽底杂物清除干净，如有积水应先排除。3.4.3.6直埋管道焊接工作坑回填可采用水撼砂的方法分层撼实。设计要求进行预热伸长的直埋管道，回填土（或砂）的方法应按设计规定进行。3.4.3.7回填材料，回填时每层虚铺厚度、压实系数应符合设计要求，无要求时应符合以下标准：1） 槽底至管顶以上200mm范围内，应回填细砂，粒度大于5mm颗粒，不大于10%；2） 以上每层回填原土，虚铺厚度不大于300mm，采用蛙式夯夯实，夯实系数不小于90%；3） 管道两侧和管顶以上200mm范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接扔在管道上，相邻段的接茬应呈阶梯形，且不得漏夯；4） 采用蛙式夯时，应夯夯相连，采用压路机时，其行驶速度不得超过2km/h；5） 管道沟槽回填土，当原土含水量高且不具备降低含水量条件不能达到要求压实度时，管道两侧及沟槽位于路基范围内的管道顶部200mm以上，应回填石灰土、砂、砂砾或其他可以达到要求压实系数的材料；6） 路面范围内的井室周围，应采用石灰土、砂、砂砾等材料回填，其宽度不宜小于400mm；7） 井室周围的回填，应与管道沟槽的回填同时进行，当不便同时进行时，应留台阶形接茬；8） 井室周围回填压实时应让井室中心对称进行，且不得满夯，回填材料压实后应与井壁紧贴。3.5预制组对3.5.1施工作业应具备的条件：3.5.1.1施工人员应具备的条件：、 施工人员应具备初级工的操作技能，班长、组长、主要施工人员应具备中级工以上的操作技能。、 施工前，施工人员应熟悉厂家图纸，设备说明书及有关技术材料，熟悉本作业指导书，熟悉设备，做到心中有数。、 要求焊工必须有相应合格项次合格证，起重工有相应机操作的上岗证。3.5.1.2施工环境应具备条件：(1) 沟槽在移交安装之前，应会同监检单位、设计单位、监理单位、建设单位、安装单位验收合格。(2) 预制组装场中，没有流水作业线，必须配备相应的施工机具。(3) 焊接时超过允许的最低环境温度不允许焊接。(4) 风力达到六级以上，雪天、雨天、雾天禁止设备的倒运，吊装作业。3.5.1.3工具应具备的条件：(1) 施工中所有的各种工具应准备齐全。(2) 施工前应对所用工具进行完好率、有效期、合格证的检查，电动工具经检查安全后方可使用。(3) 施工中所用机械设备，如卷扬机、吊车、电焊机等要在施工前进行仔细检查，以保证施工过程中的正常运行。3.5.2施工工艺3.5.2.1一般规定（1）管材、管道附件、阀门、标准件等，应按设计要求加工或购置。（2）管材的材质和壁厚偏差应符合国家现行管材制造技术标准，必须具有制造厂的产品证书，证书中所缺项目应作补充检验。（3）制作卷管、受内压管件和容器用的钢板，在使用前应作检查，不得有超过壁厚允许负偏差的锈蚀、凹陷以及裂纹和重皮等缺陷，发现的局部缺陷应进行修补。（4）对已预制了防腐层和保温层的管道及附件，在吊装和运输前必须制订严格的防止损坏的技术措施，并认真实施。（5）管件制作和可预组装的部分宜在管道安装前完成，并经检验合格。（6）管子、管件、阀门等安装前应按设计要求核对型号并按CJJ28-2005规定进行检验。（7）施工间断时，管口应用堵板封闭，雨季用的堵板尚应具有防止泥浆进入管腔的功能。3.5.2.2、管道加工和预制管件制作1）、管子切割（1）Dg50mm的管子可采用人工或机械方法切割；（2）Dg70mm的管子可采用机械方法切割，在现场可用氧乙炔焰切割。（3）管子切口质量应符合下列要求：a、端面平整、无裂纹、重皮、毛刺和熔渣必须清理干净；b、 端面允许倾斜偏差应符合施工及验收规范和施工图纸的要求。c、 坡口尺寸符合设计及规范要求。2）、 钢管的冷弯和热弯、热煨弯管内部罐砂应敲打震实，管端堵塞结实；、钢管热煨弯时应缓慢升温，加热温度应控制在规程规定的范围内，并保证管子弯曲部分受热均匀；、用有缝管材煨制弯管时，其纵向焊缝应放在与管中心弯曲平面之间夹角大于45的区域内；、 弯曲起点距管端的距离应不小于管子外径，且不小于100mm；、 弯管制成后的质量应符合下列要求：a、无裂纹、分层、过烧等缺陷；b、管腔内的砂子、粘结的杂物应清除干净；c、壁厚减薄率不应超过15%；且不小于设计计算壁厚；弯管前壁厚-弯管后壁厚 注：壁厚减薄率=-100% 弯管前壁厚d、椭圆率不超过8%；注： 2（最大外径-最小外径） 椭圆率= -100%最大外径+最小外径3）夹套管加工：夹套管预制时，应预留调整管段，其调节余量应符合规范要求。夹套管的加工，应符合设计文件的规定，当主管有焊缝时，该焊缝应按相同类别管道的探伤比例进行射线照相检验，并经试压合格后，方可封入夹套。套管与主管间隙应均匀，并应按设计文件规定焊接支撑快，支撑块不得妨碍主管与套管的胀缩。主管加工完毕后，焊接部位应裸露进行压力试验，试验压力应以主管的内部或外部设计工作压力大者为基准进行压力试验，稳压时间应符合规范要求，经检验无泄漏，目测无变形后降至设计工作压力，停压时间应符合规范要求，以不降压、无泄漏为合格。夹套管加工完毕后，套管部分应按设计工作压力的规范要求数进行压力试验。弯管的夹套组焊，应在主管弯曲完毕并经探伤合格后进行。当夹套管组装有困难时，套管可采用部分组焊的形式，其复原焊接应保证质量。夹套管的主管管件，应使用无缝或压制对接关键，不得使用斜接弯头。夹套弯管的套管和主管，应保证其同轴度，偏差不得超过规范要求。5）管道预制：应按管道系统单线图施工。管道预制应按单线图规定的数量、规格、材质选配管道组成件，并应按单线图表明管道系统号和按预制顺序标面各组成件的顺序号。自由管段和封闭管段的选择应合理。封闭管段应按现场实测后的安装长度加工。自由管段和封闭管段的加工尺寸允许偏差应符合规范要求。管道组成件的焊接组装和检验应符合压力管道预制组对施工工艺和压力管道焊接及检验工艺。预制完毕的管段，应将内部清理干净，并应及时封闭管口。6）三通制作焊制三通，其支管的垂直偏差应不大于支管高的1%；设计规定需补强的焊制三通在制作时，应按；图纸要求焊好补强钢件。3.5.2.3管道、支吊架和滑托制作应符合下列要求：（1）支架、吊架和滑托的型式、材质、外形尺寸、制作精度及焊接质量应符合设计要求，焊接变形应予以矫正；（2）支架上承接滑托的滑动支撑板、滑托的滑动平面及支吊架弹簧盒的工作面应平整、光滑、无毛刺及焊渣等；（3）组合式弹簧支架应具有合格证书，安装前应进行检查，并符合下列要求：a、 外形尺寸偏差应符合图纸要求；b、 弹簧不应有裂纹、折迭、分层、锈蚀等缺陷；c、 弹簧两端支承面应与弹簧轴线垂直，其偏差不超过自由高度的2%。（4）已预制完成并经检查合格的管道支架、滑托等应按设计规定进行防腐处理，并妥善保管；（5）焊在管壁上的弧形板应用模具压制成型，用同径钢管切割的，必须用模具整形。3.5.2.4管道支架安装、 管道安装前，应完成管道支架的安装，支架的位置应正确、平整、牢固，坡度符合设计规定。管道支架支撑表面的标高可采用在其上部加设金属垫板的方式，进行调整。金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接，不得浮加于滑托和支架之间，也不得加于滑托和管子之间。使用吊架的管道坡度可用吊杆螺栓进行调整。、 管道滑托、吊架的吊杆中心应处于与管道热位移方向相反的一侧。其偏移量在X、Y、Z三个轴线上均应为计算位移量的一半。、 两根热位移方向不同或热位移量不等的热力管道，一般不得共用同一吊杆或同一滑托。设计有共用的明确规定时，按设计要求安装。、 导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜和卡涩现象。、 弹簧、支吊架安装高度应按设计规定进行调整。弹簧的临时固定件，应待管道安装、试压、保温完毕后拆除。、 支吊架和滑托的焊接应按设计图纸施焊，不得有漏焊、欠焊或裂缝等缺陷。管道与固定支架、滑托等焊接时，管壁上不得有焊痕、咬肉等现象存在。、 固定支架应严格按设计图纸施工。有补偿器装置的管道，在补偿器安装前，管道和固定支架不得进行固定连接。、 固定支架和滑托支架安装的允许偏差应符合施工及验收规范和施工图纸的要求。3.5.2.5管口组对各项规定：1）、已做防腐层和保温层的管道，不得在地沟中沿已做沟纵向拖拽，必须沿管沟纵向拖动的，应利用拖轮进行拖动；架空管道的管组长度应按空中就位和焊接的需要来确定，并应符合施工及验收规范和施工图纸的要求。2）、管组或单根管子逐根的固定安装管道时，每个管组或每根管子都应按管道的中心线和管道坡度对好管口。3）、管口对接应符合下列各项要求: 、对按管口时，应检查管道平直度，在距接口中心及在所对接管子的全长范围内，偏差值应符合施工及验收规范和施工图纸的要求。、管子对口处应垫置牢固，避免在焊接过程中产生错位和变形；、管道焊口距支架的距离应保证焊接操作的需要；、焊口不得置于地沟，建筑物、检查阀门井、伸缩井墙壁和其它构筑物中；、整修管口及加工焊接用的坡口，半边3035角；、 焊口应保持内壁平整，错口量应符合规范要求，按规定留出合适的对口间隙。、 焊缝位置距离弯管起点不得小于管子外径或不小于100mm；、 管子两个对接焊缝间的距离不宜小于管子外径，且不小于150mm；、 支吊架管部位置不得与管子对接焊缝重合，焊缝距离支吊架边缘不得小于50mm；、 管子接口应避开疏、放水及仪表管等的开孔位置，距开孔边缘不应小于50mm，且不应小于外径；、 当采用螺旋焊管时，管道对口、两螺旋焊缝应错开100mm以上。、 管道在穿过隔墙、楼板时，位于隔墙、楼板内管的段不得有接口；、 管道上的两个成型件相互焊接时，应按设计加接短管；、 除设计中有冷拉或热紧的要求外，管道连接时，不得用强力对口、加热管子、加偏垫或多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。管子与设备的连接，应在设备安装定位紧好地脚螺栓后自然地进行；、 管子和管件的坡口及内、外壁1015mm范围内的油漆、垢、锈等，在对口前应清除干净，直至显示金属光泽；、 管子对口时一般应平直，焊接角变形在距离接口中心200mm处测量，除特殊要求外，其折口的允许偏差应为：当管子公称通径DN100mm时，2mm当管子公称通径DN100mm时，3mm、 管子对口符合要求后，应垫置牢固，避免焊接过程中管子移动。管道安装工作如有间断，应及时封闭管口。4）套管安装 管道穿过墙壁、楼板处应安装套管。穿过墙壁的套管长度应大于墙厚，及穿过楼板的套管应高出地面，并应符合施工及验收规范及施工图纸的要求。 套管与管道之间的空隙可用柔性材料填塞；防水套管应按设计要求制造，并应在墙体和构筑物砌筑或浇灌混凝土之前安装就位。套管缝隙应按设计规定进行充填；(3)套管中心的允许偏差应符合施工及验收规范和施工图纸的要求。5）管道安装的允许偏差值应符合施工及验收规范和施工图纸的要求。3.5.2.6法兰和阀门安装3.5.2.6.1阀门检验热网管道工程所用的阀门，必须由制造厂的产品合格证或工程所在地阀门检验部门的检验合格证明。3.5.2.6.2阀门安装 按规定校对型号，阀门外观检查应无缺陷、开闭灵活； 除阀口的封闭物（或挡片）和其它杂物； 阀门的开关手轮应放在便于操作的位置。水平安装的闸阀、截止阀、阀杆应处于上半周范围内。蝶阀、节流阀的阀杆应垂直安装。阀门应在关闭状态下进行安装； 阀门的操作机构和传动装置应进行清洗检查和调整，达到灵活、可靠、无卡涩现象，开关程度指示标志应准确； 机群安装的阀门应安整齐、美观、便于操作的原则进行排列； 铸铁阀门运输时，应平稳起吊和排放，不得扔、摔，已安装就位应防止重物撞击和由高空堕落； 不得用阀门手轮作为吊装的承重点。3.5.2.6.3 法兰连接应符合下列要求： 法兰密封面及密封垫片应进
