高压配电装置设计技术规程-DL-T-5352-2006.doc

前言

本标 准 是 根据《国家发展改革委办公厅关于印发2006年行业
标准项目计划的通知》(发改办工业【2006] 1093号)的安排对
SDJ 5-1985《高压配电装置设计技术规程》的修订。
原水 利 电 力部颁发的SDJ5 -1985《高压配电装置设计技术
规程》自实施以来，在电力工程配电装置的设计选型、设备布置
中起到了重要的指导作用，为发电厂、变电站配电装置的设计、
优化、创新提供了科学的技术依据。随着国内外电气技术和电力
建设的发展，各种新技术、新产品和新设备在配电装置中的应用
以及我国能源政策的进一步修订，SDJ 5-1985中制定的设计标
准及部分条款已不能适应技术发展的要求和电力行业发展的需
要。
本 次修 订 工作，是根据当前国家的技术、经济政策，结合近
20年来电力工程建设和运行经验进行的。与SDJ 5-1985相比，
除保留了其适用的条文外，还补充增加了以下内容:
1) 使 用 范围;
2) 引 用 标准;
3) 环 境 条件;
4) 气 体 绝缘金属封闭开关设备(GIS)的使用范围及规定;
5) 变 压 器及其他带油电气设各防火要求。
6) 配 电 装置对建筑物及构筑物的要求;
7) 屋 内 配电装置采光、通风及防风沙、防污秽的要求;
8) 屋 外 配电装置内继电保护小室的防护要求。
本标 准 实 施后代替SDJ5- 19850
本标 准 的 附录A、附录B、附录C、附录D和附录E为资料
性附录。

本标 准 由中国电力企业联合会提出。

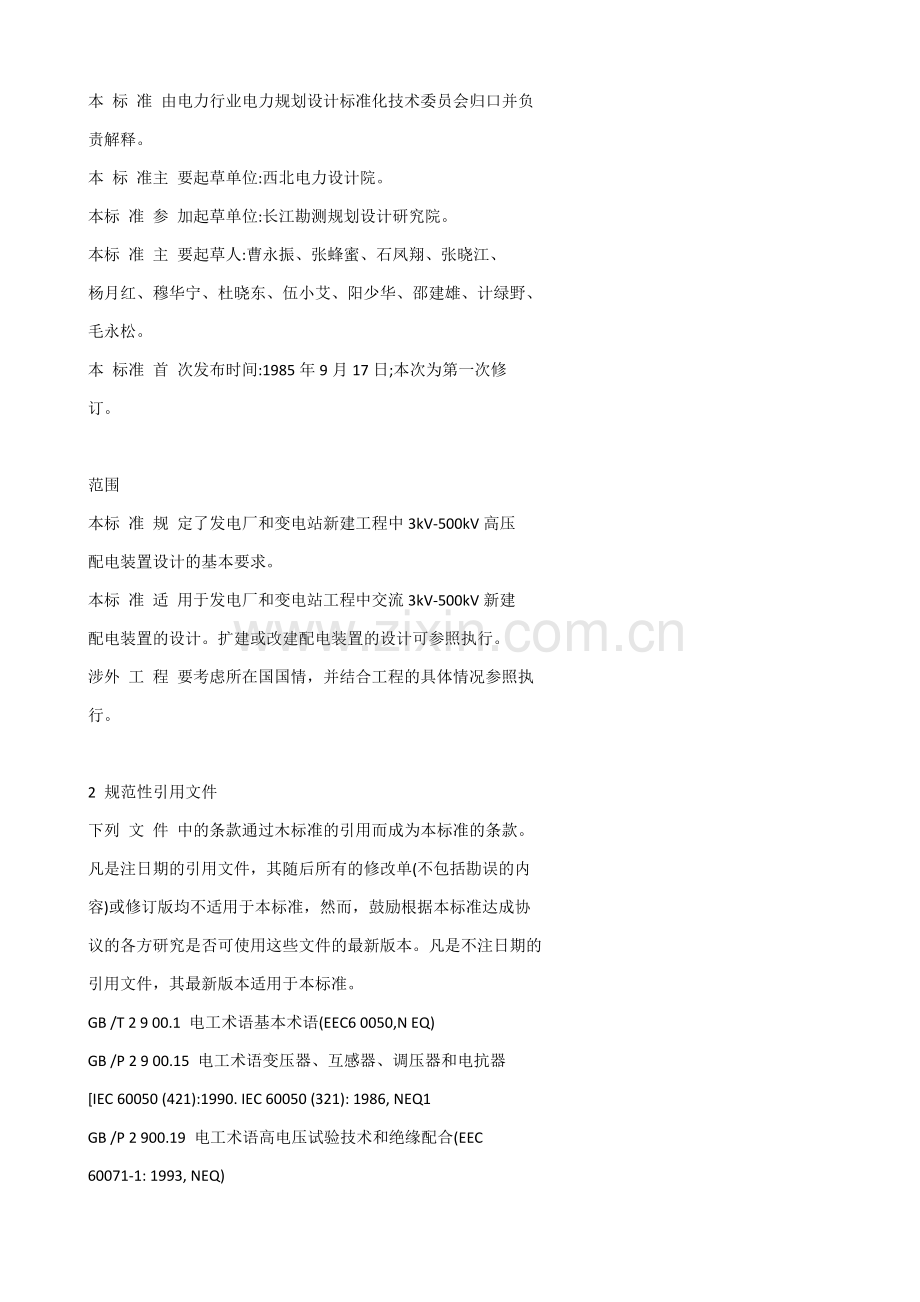

本 标 准 由电力行业电力规划设计标准化技术委员会归口并负
责解释。
本 标 准主 要起草单位:西北电力设计院。
本标 准 参 加起草单位:长江勘测规划设计研究院。
本标 准 主 要起草人:曹永振、张蜂蜜、石凤翔、张晓江、
杨月红、穆华宁、杜晓东、伍小艾、阳少华、邵建雄、计绿野、
毛永松。
本 标准 首 次发布时间:1985年9月17日;本次为第一次修
订。

范围
本标 准 规 定了发电厂和变电站新建工程中3kV-500kV高压
配电装置设计的基本要求。
本标 准 适 用于发电厂和变电站工程中交流3kV-500kV新建
配电装置的设计。扩建或改建配电装置的设计可参照执行。
涉外 工 程 要考虑所在国国情，并结合工程的具体情况参照执
行。

2 规范性引用文件
下列 文 件 中的条款通过木标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内
容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协
议的各方研究是否可使用这些文件的最新版本。凡是不注日期的
引用文件，其最新版本适用于本标准。
GB /T 2 9 00.1 电工术语基本术语(EEC6 0050,N EQ)
GB /P 2 9 00.15 电工术语变压器、互感器、调压器和电抗器
[IEC 60050 (421):1990. IEC 60050 (321): 1986, NEQ1
GB /P 2 900.19 电工术语高电压试验技术和绝缘配合(EEC
60071-1: 1993, NEQ)
GB /T 2 9 00.20 电工术语高压开关设备[IEC60050( IEV):
1984, NE01
GB 3 0 96 城市区域环境噪声标准
GB 1 2 34 8 工业企业厂界噪声标准
GB /T 1 6 434 高压架空线路和发电厂、变电所环境污区分级
及外绝缘选择标准
GB 5 02 60 电力设施抗震设计规范
GB 5 0 016 律筑论计防火规布

3 术语和定义
GB / T 2900.1. GB/T 2900.15, GB/T 2900.19. GB/T 2900.20
确立的术语和定义适用于本标准。

4 总则
4.0.1 高压配电装置的设计应贯彻国家法律、法规。执行国家的
建设方针和技术经济政策，符合安全可靠、运行维护方便、经济
合理、环境保护的要求。
4.0.2 高压配电装置的设计，应根据电力负荷性质、容量、环境
条件、运行维护等要求，合理地选用设备和制定布置方案。在技
术经济合理时应选用效率高、能耗小的电气设备和材料。
4.0.3 高压配电装置的设计应根据工程特点、规模和发展规划，
做到远、近期结合，以近期为主。
4.0.4 高压配电装置的设计必须坚持节约用地的原则。
4.0.5 高压配电装置的设计，除应执行本规程的规定外，尚应符
合现行的有关国家标准和行业标准的规定。

5 基本规定
5.1 敞 开 式 配 电 装 置
5.1.1 配电装置的布置，导体、电气设备、架构的选择，应满足
在当地环境条件下正常运行、安装检修、短路和过电压时的安全
要求，并满足规划容量要求。
5.1.2 配电装置各回路的相序排列宜一致。一般按面对出线，从
左到右、从远到近、从上到下的顺序，相序为A, B, C。对屋内
硬导体及屋外母线桥裸导体应有相色标志，A, B, C相色标志应
为黄、绿、红三色。对于扩建工程应与原有配电装置相序一致。
5.1.3 配电装置内的母线排列顺序，一般靠变压器侧布置的母线
为I母，靠线路侧布置的母线为II母;双层布置的配电装置中，
下层布置的母线为I母，上层布置的母线为n母口
5.1.4 HOW 及以上的屋外配电装置最小安全净距，一般不考虑
带电检修。如确有带电检修需求，最小安全净距应满足带电检修
的工况。
5.1.5 110kV - 220kV配电装置母线避雷器和电压互感器，宜合
用一组隔离开关;330kV及以上进、出线和母线上装设的避雷器
及进、出线电压互感器不应装设隔离开关，母线电压互感器不宜
装设隔离开关。
5.1.6 DOW 及以上电压等级的线路并联电抗器回路不宜装设断
路器或负荷开关。330kV及以上电压等级的母线并联电抗器回路
应装设断路器和隔离开关。
5.1.7 66kV及以上的配电装置，断路器两侧的隔离开关靠断路
器侧，线路隔离开关靠线路侧，变压器进线隔离开关的变压器侧，
应配置接地开关。66kV及以上电压等级的并联电抗器的高压侧应

配置接地开关。
5.1.8 对屋外配电装置，为保证电气设备和母线的检修安全，每
段母线上应装设接地开关或接地器;接地开关或接地器的安装数
量应根据母线上电磁感应电压和平行母线的长度以及间隔距离进
行计算确定。
5.1.9 3 30kV及以上电压等级的同杆架设或平行回路的线路侧接
地开关，应具有开合电磁感应和静电感应电流的能力，其开合水
平应按具体工程情况经计算确定。
5.1.10 110kV及以上配电装置的电压互感器配置，可以采用按
母线配置方式，也可以采用按回路配置方式。
5.1.11 220kV及以下屋内配电装置设备低式布置时，间隔应设
置防止误入带电间隔的闭锁装置。
5.1.12 充油电气设备的布置，应满足带电观察油位、油温时安
全、方便的要求;并应便于抽取油样。
5.1.13 配电装置的布置位置，应使场内道路和低压电力、控制
电缆的长度最短。发电厂内宜避免不同电压等级的架空线路交叉。
5.2 GIs配电装置
5.2.1 对气体绝缘金属封闭开关设备(GIs)配电装置，接地开
关的配置应满足运行检修的要求。
与 GI s配 电装置连接并需单独检修的电气设备、母线和出线，
均应配置接地开关。一般情况下，出线回路的线路侧接地开关和
母线接地开关应采用具有关合动稳定电流能力的快速接地开关。
IlOkV^220kV GIs配电装置母线避雷器和电压互感器可不装设
隔离开关。
5.2.2 GIs配电装置避雷器的配置，应在与架空线路连接处装设
避雷器。该避雷器宜采用敞开式，其接地端应与GIs管道金属外
壳连接。GIs母线是否装设避雷器，需经雷电侵入波过电压计算
确定。

5.2.3 GIS配电装置感应电压不应危及人身和设备的安全。外壳
和支架上的感应电压，正常运行条件下不应大于24V，故障条件
下不应大于100V,
5.2.4 在GIS配电装置间隔内，应设置一条贯穿所有GIS间隔的
接地母线或环形接地母线。将GIS配电装置的接地线引至接地母
线，由接地母线再与接地网连接。
5.2.5 GIS配电装置宜采用多点接地方式，当选用分相设备时，
应设置外壳三相短接线，并在短接线上引出接地线通过接地母线
接地。
外壳 的三 相短接线的截面应能承受长期通过的最大感应电
流，并应按短路电流校验。当设备为铝外壳时，其短接线宜采用
铝排;当设备为钢外壳时，其短接线宜采用铜排。
5.2.6 GIS配电装置每间隔应分为若干个隔室，隔室的分隔应满
足正常运行条件和间隔元件设备检修要求。

6 环境条件
6.0.1 屋外配电装置中的电气设备和绝缘子，应根据当地的污秽
分级等级采取相应的外绝缘标准(参见附录A).
配 电装 置 位置的选择宜避开自然通风冷却塔和机力通风冷却
塔的水雾区及其常年盛行风向的下风侧。一般情况下，配电装置
布置在自然通风冷却塔冬季盛行风向的上风侧时，配电装置构架
边距自然通风冷却塔零米外壁的距离应不小于25m;配电装置布
置在自然通风冷却塔冬季盛行风向的下风侧时，配电装置构架边
距自然通风冷却塔的距离应不小于40m.
配 电装 置 构架边距机力通风冷却塔零米外壁的距离，非严寒
地区应不小于40m，严寒地区应不小于60m,
6.0.2 选择导体和电气设备的环境温度(周围空气温度)应符合
表6.0.2的规定。
表6.0.2 选择导体和电气设备的环境温度(周围空气温度)℃

6.0.3 选择导体和电气设备的环境相对湿度，应采用当地湿度最
高月份的平均相对湿度。在湿热带地区应采用湿热带型电气设备
产品。在亚湿热带地区可采用普通电气设备产品，但应根据当地
运行经验采取防护措施，如加强防潮、防凝露、防水、防锈、防
霉及防虫害等。
6.0.4 周围环境温度低于电气设备、仪表和继电器的最低允许温
度时，应装设加热装置或采取其他保温设施。在积雪、覆冰严重
地区，应采取防止冰雪引起事故的措施。隔离开关的破冰厚度，
应不小于安装场所的最大覆冰厚度。
6.0.5 选择330kV及以下屋外配电装置的导体和电气设备时的
最大风速，可采用离地lom高，30年一遇lomin平均最大风
速。选择500kV屋外配电装置的导体和电气设备时的最大风
速，宜采用离地lom高，50年一遇lOm in平均最大风速。最
大设计风速超过35m/s的地区，在屋外配电装置的布置中，应
采取相应措施。
6.0.6 配电装置的抗震设计应符合GB 50260的规定。
6.0.7 海拔超过IOO Om的地区，配电装置应选择适用于高海拔的
电气设各、电瓷产品，其外绝缘强度应符合高压电气设备绝缘试
验电压的有关规定。
6.0.8 配电装置设计应重视对噪声的控制，降低有关运行场所的
连续噪声级。配电装置紧邻居民区时，其围墙外侧的噪声标准应
符合GB 3096. GB 12348等要求。
6.0.9 3 30kV及以上的配电装置内设备遮栏外的静电感应场强水
平(离地1.5m空间场强)，不宜超过lOkV/m，少部分地区可允许
达到15kV/m,
配电 装 置 围墙外侧(非出线方向，围墙外为居民区时)的静
电感应场强水平(离地1.5m空间场强)不宜大于5kV/m,
6.0.10 330kV及以上电压等级的配电装置应重视对无线电干扰
的控制。在选择导线和电气设备时应考虑到降低整个配电装置的
9

无线电干扰水平。配电装置围墙外20m处(非出线方向)的无线
电千扰水平不宜大于50dB.
6.0.11 IIOkV及以上电压等级的电气设备及金具在1.1倍最高相
电压下，晴天夜晚不应出现可见电晕，HOW 及以上电压等级导
体的电晕临界电压应大于导体安装处的最高工作电压。

7 导体和电气设备的选择
7.1 一般规定
7.1.1 设计选用的导体和电气设备的最高电压不得低于该回路
的最高运行电压，其长期允许电流不得小于该回路的可能最大持
续工作电流。屋外导体应考虑日照对其载流量的影响。
7.1.2 验算导体和电气设备额定峰值耐受电流、额定短时耐受电
流以及电气设备开断电流所用的短路电流，应按本工程的设计规
划容量计算，并应考虑电力系统远景发展规划。
确定 短 路 电流时，应按可能发生最大短路电流的正常接线方
式计算。一般可按三相短路验算，当单相或两相接地短路电流大
于三相短路电流时，应按严重情况验算，同时要考虑直流分量的
影响。
7.1.3 验算裸导体短路热效应的计算时间，宜采用主保护动作时
间加相应的断路器全分闸时间。当主保护有死区时，应采用对该
死区起作用的后备保护动作时间，并应采用相应的短路电流值。
验算 电气 设备短路热效应的计算时间，宜采用后各保护动作
时间加相应的断路器全分闸时间。
7.1.4 用熔断器保护的导体和电气设备可不验算热稳定;除用具
有限流作用的熔断器保护外，导体和电气设备应验算动稳定。
用熔 断 器 保护的电压互感器回路，可不验算动、热稳定。
7.1.5 一般裸导体的正常最高工作温度不应大于700C，在计及日
照影响时，钢芯铝绞线及管形导体不宜大于80`C o
特种 耐 热 导体的最高工作温度可根据制造厂提供的数据选择
使用，但要考虑高温导体对连接设备的影响，并采取防护措施。
7.1.6 验算额定短时耐受电流时，裸导体的最高允许温度，对硬

铝及铝合金可取200'C，对硬铜可取3000C，短路前的导体温度应
采用额定负荷下的工作温度。
7.1.7 按回路正常工作电流选择裸导体截面时，导体的长期允许
载流堡，应按所在地区的海拔高度及环境温度进行修正。
导体 采 用 多导体结构时，应计及邻近效应和热屏蔽对载流量
的影响。
7.1.8 在正常运行和短路时，电气设备引线的最大作用力不应大
于电气设备端子允许的荷载。屋外配电装置的导体、套管、绝缘
子和金具，应根据当地气象条件和不同受力状态进行力学计算。
其安全系数不应小于表7.1.8的规定。
表7.1.8 导体和绝缘子的安全系数
7.2 导体的选择
7.2.1 22 0kV 及 以 下电压等级的软导线宜选用钢芯铝纹线;
330kV软导线宜选用钢芯铝绞线或扩径空芯导线:500kV软导线
宜选用双分裂导线。
7.2.2 在空气中含盐量较大的沿海地区或周围气体对铝有明显
腐蚀的场所，宜选用防腐型铝绞线或铜绞线。
7.2.3 硬导体可选用矩形、双槽形和圆管形。20kV及以下电压
等级回路中的正常工作电流在4kA及以下时，宜选用矩形导体;

在4kA-8kA时，宜选用双槽形导体或管形导体:在8kA以上时
宜选用圆管形导体。
66k V 及 以下配电装置硬导体可采用矩形导体，也可采用管形
导体。
110 kV 及 以上配电装置硬导体宜采用管形导体。
7.2.4 硬导体的设计应考虑不均匀沉陷、温度变化和振动等因素
的影响。
7.3 电气设备的选择
7.3.1 35kV及以下电压等级的断路器，宜选用真空断路器或S几
断路器;66kV及以上电压等级的断路器宜选用S几断路器。在高
寒地区，S几断路器宜选用罐式断路器，并应考虑SF6气体液化问
题。
7.3.2 隔离开关应根据正常运行条件和短路故障条件的要求选
择。
7.3.3 单柱垂直开启式隔离开关在分闸状态下，动静触头间的最
小电气距离不应小于配电装置的最小安全净距B,值。
7.3.4 布置在高型或半高型配电装置上层的110kV及以上电压
等级的隔离开关宜采用远方/就地电动操动机构。
7.3.5 3kV-35kV配电装置的电流互感器，宜选用树脂浇注绝缘
结构;66kV及以上配电装置的电流互感器，根据安装使用条件及
产品制造水平，可采用油浸式、SF6气体绝缘或光纤式的独立式
电流互感器;在有条件时(如回路中有变压器套管、断路器套管
或穿墙套管等)宜采用套管式电流互感器。
7.3.6 3kV--35kV配电装置内宜采用树脂浇注绝缘结构的电磁
式电压互感器;66kV及以上配电装置内宜采用油浸绝缘结构或
SF6气体绝缘的电磁式电压互感器或电容式电压互感器。
7.3.7 35kV及以下采用真空断路器的回路，宜根据被操作的容性或
感性负载，选用金属氧化物避雷器或阻容吸收器进行过电压保护。

7.3.8 66kV及以上配电装置内的过电压保护宜采用金属氧化物
避雷器。
7.3.9 装设在屋外的消弧线圈宜选用油浸式;装设在屋内的消弧
线圈宜选用干式。
7.3.10 3 kV^20kV屋外支柱绝缘子和穿墙套管当有冰雪时，宜
采用提高一级电压的产品;对3kV-6kV者可采用提高两级电压
的产品。

8 配电装置型式与布置
8.1 最 小 安 全 净 距
8.1.1 屋外配电装置的最小安全净距宜以金属氧化物避雷器
的保护水平为基础确定。其屋外配电装置的最小安全净距不应
小于表8.1.1所列数值，并按图8.1.1-1、图8.1.1-2和图8.1.卜3
校验。电气设备外绝缘体最低部位距地小于2500mm时，应装
设固定遮栏。
8.1.2 屋外配电装置使用软导线时，在不同条件下，带电部分至
接地部分和不同相带电部分之间的最小安全净距，应根据表8.1.2
进行校验，并采用其中最大数值。
8.1.3 屋内配电装置的安全净距不应小于表8.1.3所列数值，并
按图8.1.3-1和图8.1.3-2校验。
电气 设 备外绝缘体最低部位距地小于2300mm时，应装设固
定遮栏。
8.1.4 酉己电装置中，相邻带电部分的额定电压不同时，应按较高
的额定电压确定其最小安全净距。
8.1.5 屋外配电装置带电部分的上面或下面，不应有照明、通信
和信号线路架空跨越或穿过;屋内配电装置的带电部分上面不应
有明敷的照明、动力线路或管线跨越。

8.2.5 Ⅳ 级污 秽 地 区 、 海 拔 高度大于2000m地区的330kV及以
上电压等级的配电装置，当技术经济合理时，可采用气体绝缘金
属封闭开关设备(GIS)配电装置或HGIS配电装置。
8.2.6 地震烈度为9度及以上地区的110kV及以上配电装置宜采
用气体绝缘金属封闭开关设备(GIS)配电装置。
8.3 布 置
8.3.1 配电装置的布置应结合接线方式、设各型式及发电厂和变
电站的总体布置综合考虑。
8.3.2 220kV-5OOkV电压等级，一台半断路器接线，当采用软
母线或管型母线配双柱式、三柱式、双柱伸缩式或单柱式隔离开
关时，屋外敞开式配电装置应采用中型布置。断路器宜采用三列
式、单列式或“品”字形布置。
8.3.3 220kV-5OOkV电压等级，双母线接线，当采用软母线或
管型母线配双柱式、三柱式、双柱伸缩式或单柱式隔离开关时，
屋外敞开式配电装置应采用中型布置。断路器宜采用单列式或双
列式布置。
8.3.4 35kV-IlOkV电压等级，双母线接线，当采用软母线配普
通双柱式或单柱式隔离开关时，屋外敞开式配电装置宜采用中型
布置。断路器宜采用单列式布置或双列式布置。
HO W 电 压等级，双母线接线，当采用管型母线配双柱式隔
离开关时，屋外敞开式配电装置宜采用半高型布置，断路器宜采
用单列式布置。
8.3.5 35kV-110kV电压等级，单母线接线，当采用软母线配普
通双柱式隔离开关时，屋外敞开式配电装置应采用中型布置。断
路器宜采用单列式布置或双列式布置。
8.3.6 1lO k V- 220kV电压等级，双母线接线，当采用管型母线

配双柱式、三柱式隔离开关时，屋内敞开式配电装置应采用双层
布置。断路器宜采用双列式布置。
8.3.7 110kV -500kV电压等级，当采用气体绝缘金属封闭开关
设备(GIS)配电装置时，GIS配电装置应采用户外低式布置，当
环境条件特殊时，也可采用户内布置。
8.3.8 110kV及以上配电装置当采用管型母线时，管型母线宜选
用单管结构。其固定方式可采用支持式或悬吊式。当地股烈度为
8度及以上时，宜采用悬吊式。
支持 式 管 型母线在无冰无风状态下的挠度不宜大于(0.5-
1.0) D (D为导体直径)，悬吊式管型母线的挠度可放宽。
采用 支 持 式管型母线时还应分别对端部效应、微风振动及热
胀冷缩采取措施。
8.4 通道与围栏
8.4.1 配电装置通道的布置，应考虑便于设备的操作、搬运、检
修和试验。
22 0kV 及以上屋外配电装置的主干道应设置环形通道和必要
的巡视小道，如成环有困难时应具备回车条件。
500 kV 屋 外配电装置，可设置相间道路。如果设备布置、施
工安装、检修机械等条件允许时，也可不设相间道路。
8.4.2 IIOkV半高型、高型布置的屋外配电装置，当操动机构布
置在零米时，上层可不设置维护通道。
8.4.3 普通中型布置的屋外配电装置内的环形道路及500kV配
电装置内如需设置相间运输检修道路时，其道路宽度不宜小于
3000mm ,
8.4.4 配电装置内的巡视道路应根据运行巡视和操作需要设置，
并充分利用地面电缆沟的布置作为巡视路线。
8.4.5 屋内配电装置采用金属封闭开关设备时，室内各种通道的
最小宽度(净距)，不宜小于表8.4.5所列数值:
22

8.4.6 室内油浸变压器外廓与变压器室四壁的净距不应小于表
83石所列数值:

对 于就 地 检修的室内油浸变压器，室内高度可按吊芯所需的
最小高度再加700mm，宽度可按变压器两侧各加800mm确定。
8.4.7 设置于室内的无外壳千式变压器，其外廓与四周墙壁的净
距不应小于600mm。千式变压器之间的距离不应小于IOOOmm,
并应满足巡视维修的要求。对全封闭型干式变压器可不受上述距
离的限制。但应满足巡视维护的要求。
8.4.8 发电厂的屋外配电装置，其周围宜设置高度不低于
1500mm的围栏，并在其醒目的地方设置警示牌。
8.4.9 配电装置中电气设备的栅状遮栏高度不应小于1200mm,
栅状遮栏最低栏杆至地面的净距，不应大于200mm,
8.4.10 配电装置中电气设备的网状遮栏高度，不应小于
23

1700mm;网状遮栏网孔不应大于40mm x 40mm;围栏门应装锁。
8.4.11 在安装有油断路器的屋内间隔内除设置网状遮栏外，对
就地操作的断路器及隔离开关，应在其操动机构处设置防护隔板，
宽度应满足人员的操作范围，高度不低于1900mm e
8.4.12 屋外裸母线桥，当外物有可能落在母线上时，应根据具
体情况采取防护措施。
85 防火与蓄油设施
8.5.1 35kV及以下屋内配电装置当未采用金属封闭开关设各时，
其油断路器、油浸电流互感器和电压互感器，应设置在两侧有实
体隔墙(板)的间隔内:35kV以上屋内配电装置的带油设各应安
装在有防爆隔墙的间隔内。总油量超过100kg的屋内油浸变压器，
应安装在单独的变压器间，并应有灭火设施。
8.5.2屋内单台电气设备的油量在100kg以上，应设置储油设施
或挡油设施。挡油设施的容积宜按容纳20%油量设计，并应有将
事故油排至安全处的设施，当不能满足上述要求时，应设置能容
纳100%油量的储油设施。排油管的内径不应小于150mm，管口
应加装铁栅滤网。
8.5,3 屋外充油电气设备单台油量在1000kg以上时，应设置储
油或挡油设施。当设置有容纳20%油量的储油或挡油设施时，应
有将油排到安全处所的设施，且不应引起污染危害。当不能满足
上述要求时，应设置能容纳100%油量的储油或挡油设施。储油
和挡油设施应大于设备外廓每边各1000mm。储油设施内应铺设
卵石层，其厚度不应小于250mm 卵石直径宜为50mm-80mm e
当设 置 有 总事故储油池时，其容量宜按最大一个油箱容量的
100%确定。
8.5.4 厂区内升压站单台容量为90000kVA及以上的油浸变压
器、220k V及以上独立变电站单台容量为125000kVA及以上的油
浸变压器应设置水喷雾灭火系统、合成泡沫喷淋系统、排油充氮

系统或其他灭火装置。水喷雾、泡沫喷淋系统应具备定期试喷的
条件。对缺水或严寒地区，当采用水喷雾、泡沫喷淋系统有困难
时，也可采用其他固定灭火设施。
8.5.5油量为2500kg及以上的屋外油浸变压器之间的最小间距
应符合表8.5.5的规定。

8.5.6 当油量为2500kg及以上的屋外油浸变压器之Is]的防火ftil
距不满足表8.5.5的要求时，应设置防火墙。
防火 墙 的 耐火极限不宜小于4h。防火墙的高度应高于变压器
油枕，其长度应大于变压器储油池两侧各l000mm o
8.5.7 油量在2500kg及以上的屋外油浸变压器或电抗器与本回
路油量为600kg以上且2500kg以下的带油电气设备之间的防火间
距不应小于5000mm o
8.5.8 在防火要求较高的场所，有条件时宜选用非油绝缘的电气
设各。
8.5.9 配电装置中，建构筑物生产过程中火灾危险性类别及最低
耐火等级应符合要求(参见附录C)o

9 配电装置对建筑物及构筑物的要求
9.1 屋 内配 电 装 置 的 建 筑要 求
9.1.1 长度大于7000mm的配电装置室，应有2个出口。长度大
于60000mm时，宜增添1个出口;当配电装置室有楼层时，1个
出口可设在通往屋外楼梯的平台处。
9.1.2 汽机房、屋内配电装置楼、主控制楼、集中控制楼及网络
控制楼与油浸变压器的外廓间距不宜小于I0000mm,当其间距小
于l0000mm，且在5000mm以内时，在变压器外轮廓投影范围外
侧各3000mm内的汽机房、屋内配电装置楼、主控制楼、集中控
制楼及网络控制楼面向油浸变压器的外墙不应开设门、窗和通风
孔;当其间距在5000mm-10000mm时，在上述外墙上可设甲级
防火门，变压器高度以上可设防火窗，其耐火极限不应小于0.90h,
9.1.3 屋内装配式配电装置的母线分段处，宜设置有门洞的隔
墙。
9.1.4 充油电气设备间的门若开向不属配电装置范围的建筑物
内时，其门应为非燃烧体或难燃烧体的实体门。
9.1.5 配电装置室的门应为向外开的防火门，应装弹簧锁，严禁
用门门，相邻配电装置室之间如有门时，应能向两个方向开启。
9.1.6 配电装置室可开固定窗采光，但应采取防止雨、雪、小动
物、风沙及污秽尘埃进入的措施。
9.1.7 配电装置室的顶棚和内墙应作耐火处理，耐火等级不应低
于二级。地(楼)面应采用耐磨、防滑、高硬度地面。
9.1.8 配电装置室有楼层时，其楼面应有防渗水措施。
9.1.9 配电装置室应按事故排烟要求，装设足够的事故通风装置。
9.1.10 配电装置室内通道应保证畅通无阻，不得设立门槛，并
26

不应有与配电装置无关的管道通过。
9.1.11 布置在屋外配电装置区域内的继电器小室，宜考虑防尘、
防潮、防强电磁干扰和静电千扰的措施。
9.1.12 配电装置中各建、构筑物间最小间距应符合要求(参见
附录D)o
9.2 屋 外配 电 装 置 架 构 的荷载条件要求
9.2.1 计算用气象条件应按当地的气象资料确定。
9.2.2 独立架构应按终端架构设计，连续架构可根据实际受力条
件分别按终端或中间架构设计。架构设计不考虑断线。
9.2.3 架构设计应考虑正常运行、安装、检修时的各种荷载组合:
正常 运 行 时，应取设计最大风速、最低气温、最厚覆冰三种
情况中最严重者;安装紧线时，不考虑导线上人，但应考虑安装
引起的附加垂直荷载和横梁上人的2000N集中荷载(导线挂线时，
应对施工方法提出要求，并限制其过牵引值。使过牵引力不应成
为架构结构强度的控制条件);检修时，对导线跨中有引下线的
110kV及以上电压的架构，应考虑导线上人，并分别验算单相作
业和三相作业的受力状态。此时，导线集中荷载如下所述。
单相 作 业 : 330k V及 以下取1500N;
500kV 及 以 上 取 3500N .
三相 作 业 : 330kV 及 以下每相取1000N;
500kV 及 以 上 每 相 取 2000N o
9.2.4 高型和半高型配电装置的平台、走道，应考虑150N/m2
的等效均布活荷载。架构横梁应考虑适当的起吊荷载。
9.2.5 330kV-500kV配电装置的架构，宜设置上横梁的爬梯。
9.3 气体绝缘金属封闭开关设备(GIS)
配 电装 置 对 土 建 的 要求
9.3.1 GIS配电装置室内应清洁、防尘，GIS配电装置室内地面

宜采用耐磨、防滑、高硬度地面，并应满足GIs配电装置设备对
基础不均匀沉降的要求。
9.3.2 GIs配电装置室内应配备S凡气体净化回收装置，低位区
应配有SF6泄露报警仪及事故排风装置。
9.3.3 GIs配电装置布置的设计，应考虑其安装、检修、起吊、
运行、巡视以及气体回收装置所需的空间和通道。
9.3.4 屋内GIs配电装置两侧应设置安装检修和巡视的通道，主
通道宜靠近断路器侧，宽度宜为2000mm-3500mm;巡视通道不
应小于IOO Ommo
9.3.5 同一间隔GIs配电装置的布置应避免跨土建结构缝。
9.3.6 屋内GIs配电装置应设置起吊设备，其容量应能满足起吊
最大检修单元要求，并满足设备检修要求。

高压配电装置设计技术规程
条文说明

目次
39404l4243434548555859636366769727676778
范围·
规范性引用文件·
术语和定义.
J急则·
基本规定·
5.1 敞开式配电装置·
5.2 GIs配电装置.
环境条件·
导体和电气设备的选择·
7.1一般规定.
7.2 导体的选择·
7.3 电气设备的选择·
配电装置型式与布置·
8.1 最小安全净距，
8.2 型式选择·
83 布置，
8.4 通道与围栏·
8.5 防火与蓄油设施·
配电装置对建筑物及构筑物的要求·
9.1屋内配电装皿的建筑要求·
9.2 屋外配电装皿架构的荷载条件要求·
9.3 气体绝缘金属封闭开关设备(GIs)配电装里对土建的要求·
DL / T 5352二2006
范围
原标 准 第 1.0.2条修改条文。
原标 准 适 用于63kV-500kV发电厂和变电站新建工程中的
RV配电装置的设计。但无论发电厂和变电站容量大小、电压高
低，只要有3kV及以上配电装置，按GB 156-1993《标准电压》
中标准电压分类，应为高电压等级，故本标准的适用范围更改为
发电厂和变电站3kV-500kV配电装置的设计。

2 规范性引用文件
新增条文。

3 术语和定义
新增条文。

4 总则
4.0.1条^-4.0.5条原标准第1.0.1条补充条文.
高压 配 电 装置的设计首先应执行国家的建设方针和技术经济
政策。根据电力系统条件、自然环境条件和运行、安装维修等要
求，合理地选用设备和确定布置方案.
随着 工 业 的发展，耕地面积逐年减少，而人口却逐年增多，
故节约用地政策必须长期坚持。积极慎重地采用行之有效的新技
术、新设备，新布置和新材料的同时，为保证设备的安全运行，
产品必须符合现行的国家或行业部门的标准，对新技术及新设备，
必须经过正式鉴定，以保证质量。

5 基本规定
5.1 敞开式配电装置
5.1.1条原标准第2.0.1条修改条文。
考 虑 近年 来电力负荷发展速度较快，发电厂和变电站工程投
资较大，工程大多为分期建设。因此，配电装置的设计应综合考
虑前期、后期及以后的扩建。
5.1.2条新增条文。
考 虑 到 各配电装置布置中相序的一致性，规定了一般情况下
相序的排列顺序和相色标志。
5.1.3条新增条文。
鉴 于 敞开 式配电装置布置时母线排列编号不尽一致，本条规
定了母线平行布置、上下布置时母线的编号顺序。
5.1.4条原标准第2.0.2条保留条文。
110 kV 及 以上电压的输变电设备，由于相间和对地距离较大，
同时考虑到这些设备停电的影响面大，应该作为带电作业的重
点。配电装置是否需进行带电作业，应视该配电装置在系统中的
地位、接线方式、配电装置型式以及该地区的检修经验等因素而
定，如考虑带电作业应按带电作业的要求校核电气尺寸;其屋外
配电装置的架构荷载条件及安全距离，也应考虑带电检修的要
求。带电作业内容应以处理缺陷为主。
带 电作 业 的操作方法有绝缘操作杆、等电位、水冲洗等，一
般采用等电位法。
5.1.5条新增条文。
考 虑 到 各电压等级母线和进、出线处所装设的避雷器、电压

互感器的作用不同，明确了110kV及以上电压等级配电装置中避
雷器、电压互感器的引接方式。
5.1.6条新增条文。
装设 在 3 30kV及以上超高压线路上的并联电抗器的主要作用
是:削弱空载或轻负载线路中的电容效应，降低工频暂态过电压，
进而限制操作过电压的幅值;改善电压分布，提高负载线路中的
母线电压，增加系统稳定性及送电能力;改善轻载线路中的无功
分布，降低有功损耗，提高送电效率。降低系统工频稳态电压，
便于系统同期并列;有利于消除同步电机带空载长线时可能出现
的自励磁谐振现象。鉴于线路并联电抗器的作用不同，一般并联
电抗器宜与线路同时运行，因此，并联电抗器回路不宜装设断路
器或负荷开关。如系统有特殊要求，则应根据要求设置断路器或
负荷开关。
5.1.7条新增条文。
为保 证 变 压器、断路器的检修安全，规定了断路器两侧的隔
离开关的断路器侧、线路隔离开关的线路侧以及变压器进线隔离
开关的变压器侧应配置接地开关，以保证设备和线路检修时的人
身安全。
5.1.8条原标准第2.0.4条修改条文。
明确 了 接 地开关和接地器的安装数量，应根据母线上电磁感
应电压和平行母线的长度以及间隔距离进行计算确定。
5.1.9条新增条文。
对同 杆 架 设或平行架设的线路，当平行线段很长或相邻带电
线路电流很大，或带电线路的额定电压高于接地线段的额定电压
时，这些情况下感应电流参数将很高，此时应据工程情况计算感
应电流，以选择具有开合感应电流能力的接地开关。
据了 解 ， 目前各省电力试验研究院对330kV及以上电压等级
同杆架设线路或平行回路中的电磁感应电流采用电磁暂态计算程
序(EMTP)进行计算。220kV及以下电压等级同杆架设线路或平
44

行回路中的电磁感应电流参数比超高压回路要低，因此，本条仅
规定了超高压同杆架设线路或平行回路应据工程情况计算感应电
流。
5.1.10条新增条文。
电压 互 感 器的配置应以满足测量、保护、同期和自动装置的
要求，并能保证在运行方式改变时，保护装置不得失电，同期点
的两侧都能提取到电压为原则。
5.1.11条原标准第2.0.5条修改条文。
目前 国 内 外生产的高压开关柜均实现了“五防”功能，对户
外敞开式布置的高压配电装置也都配置了“微机五防”操作系统。
因此，本条文仅强调220kV及以下屋内敞开式布置的配电装置中
设备低式布置时应设置防止误入带电间隔的闭锁装置。
5.1.12条新增条文。
