2016 年银川市地下综合管廊及配套基础设施 PPP 项目Ⅲ标段
施工组织设计

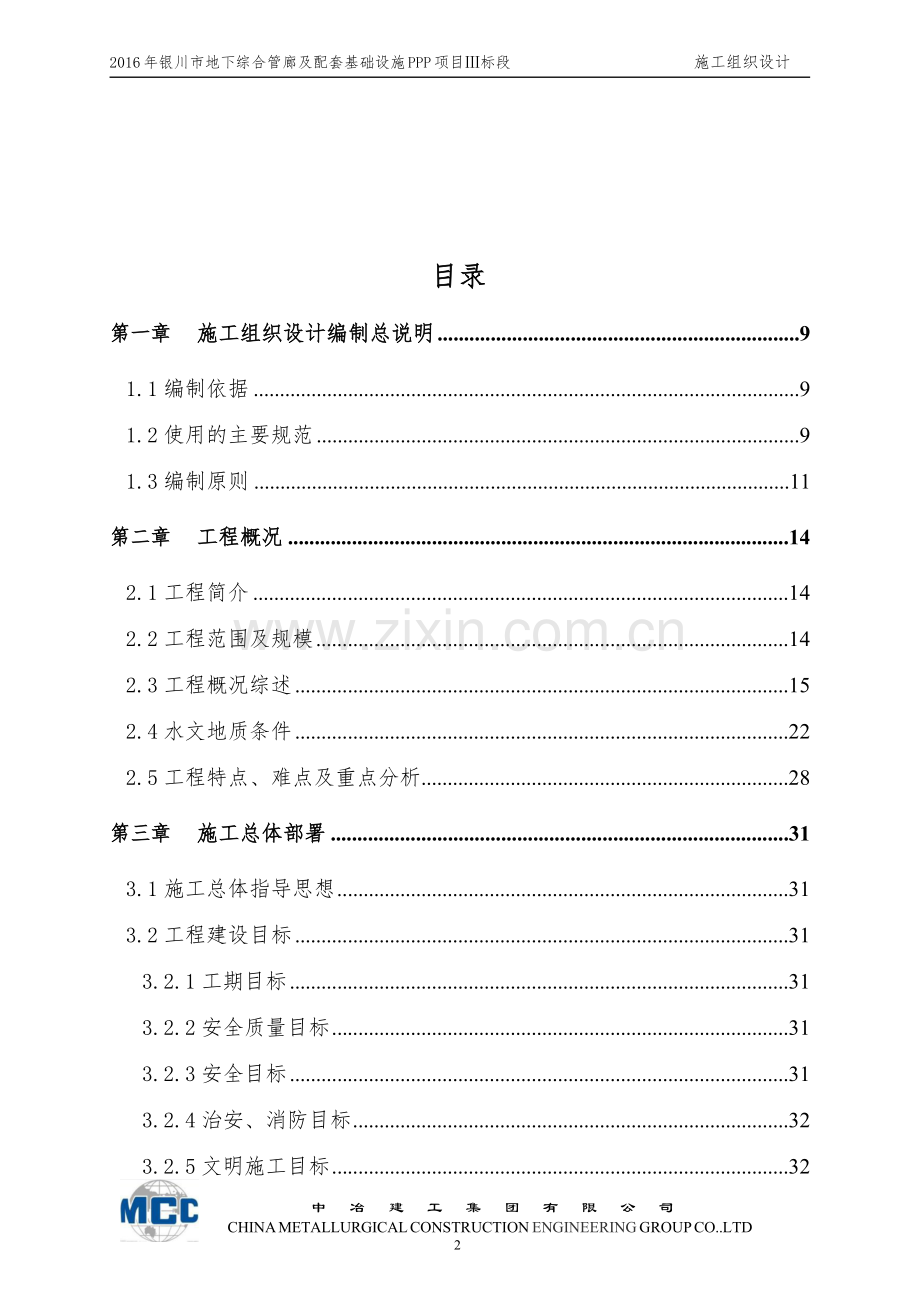

目录
第一章 施工组织设计编制总说明 9
1.1 编制依据 9
1.2 使用的主要规范 9
1.3 编制原则 11
第二章 工程概况 14
2.1 工程简介 14
2.2 工程范围及规模 14
2.3 工程概况综述 15
2.4 水文地质条件 22
2.5 工程特点、难点及重点分析 28
第三章 施工总体部署 31
3.1 施工总体指导思想 31
3.2 工程建设目标 31
3.2.1 工期目标 31
3.2.2 安全质量目标 31
3.2.3 安全目标 31
3.2.4 治安、消防目标 32
3.2.5 文明施工目标 32
3.3 项目组织管理机构 32
3.3.1 现场项目管理机构 32

中
冶
建
工
集
团
有
限
公
司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD
10

3.3.2 施工现场组织机构框图 32
3.3.3 职责范围 33
3.4 施工总体部署 37
3.4.1 施工段划分 38
3.4.2 总体施工顺序 38
3.5 总体施工方法 39
3.5.1 基坑支护施工 39
3.5.2 土石方开挖 39
3.5.3 管廊主体结构施工 40
3.5.4 交工、服务阶段 40
第四章 主要分部分项工程施工方案 42
4.1 施工测量 42
4.2 基坑支护工程施工 46
4.2.1 钻孔灌注桩施工 46
4.2.2 SMW 工法桩施工 57
4.2.3 土钉、挂网喷射混凝土施工 61
4.2.4 基坑侧壁止水帷幕施工 67
4.2.5 基坑支撑施工 72
4.2.6 基坑土方开挖 76
4.2.7 基坑降水与排水 84
4.3 现浇管廊主体结构施工 95
4.3.1 垫层浇筑 95
4.3.2 模板工程 95
4.3.3 钢筋工程 102
4.4.4 混凝土工程 110
4.4 管廊防水施工 118
4.4.1 管廊防水做法 118
4.4.2 防水混凝土施工 118
4.4.3 防水卷材施工 120
4.5.4 施工缝、变形缝防水 125
4.5.5 特殊部位防水 127
4.5.6 防水保护层 128
4.5 安装工程施工 128
4.5.1 管道支架安装 128
4.5.2 电器安装 129
4.5.3 火灾报警系统安装 138
4.5.4 消防系统安装方法 140
4.5.5 监控通讯设施安装 145
第五章 施工平面布置 147
5.1 施工总平面布置原则 147
5.2 施工临时设施布置 147
5.2.1 施工围挡布置 147
5.2.2 施工生产临时设施 149
5.2.3 安全、消防设施 150
5.3 施工道路 151
5.4 施工供水 151
5.5 施工用电 152
5.6 施工总平面布置图及管理 152
第六章 施工机械安排计划 153
6.1 施工机械配置原则 153
6.2 主要施工机械的选用 153
6.3 施工机械设备 154
6.3.1 拟投入的主要施工机械设备计划表 154
6.3.2 试验和检测仪器设备表 155
6.4 主要施工机械进场计划 156
第七章 劳动力安排计划 157
7.1 选派的施工队伍 157
7.2 施工人员计划安排原则 157
7.3 劳动力安排计划 157
第八章 拟投入的主要物资计划 160
8.1 周转材料投入计划 160
8.2 周转材料的调配原则 160
8.3 材料投入与管理 160
8.4 材料投入保证措施 161
8.5 物资采购计划 162
8.6 物资采购流程 162
第九章 工程质量管理体系与措施 163
9.1 工程质量目标 163
9.2 质量管理组织机构 163
9.3 项目质量保证体系及职责分工 164
9.4 质量通病控制点和控制措施 168
9.5 质量控制程序图 171
9.6 质量保证措施 172
9.7 质量保证资料 174
9.8 内部奖罚措施 176
9.9 工程质量保修 177
9.10 创优计划 178
第十章 安全管理体系与措施 181
10.1 安全生产管理目标 181
10.2 安全保证体系 182
10.3 安全生产措施费的使用计划 182
10.4 现场防护设施布设 183
10.5 施工临时用电防护措施 184
10.6 施工机械安全保证措施 186
10.7 专项安全方案的编制审核措施 188
10.8 办理意外伤害保险的落实措施 188
10.9 特殊季节施工安全保障措施 188
10.10 有害气体防护及监控措施 191
10.11 一般安全保障措施 192
10.12 安全考评制度及奖罚措施 193
10.13 文明施工目标 195
11.14 文明施工措施 195
10.15 环保与环卫管理措施 197
10.16 扬尘治理措施 199
10.17 卫生防疫管理措施 201
10.18 文明施工奖惩措施 201
10.19 施工场地治安保卫管理计划 203
第十一章 施工进度计划及工期保证措施 208
11.1 工期目标 208
11.2 工期保证体系程序图 208
11.3 确保工期的组织措施 209
11.4 管理和设备保障措施 210
11.5 保证工期的技术措施 210
11.6 工期发生延误时采取的补救措施 211
11.7 影响工期奖罚 212
第十二章 特殊季节施工措施 213
12.1 冬季施工措施 213
12.2 雨季施工措施 213
第十三章 新技术、新工艺应用 214
13.1 混凝土技术 215
13.2 粗直径钢筋连接技术 215
13.3 模板及脚手架技术 215
13.4 机电安装技术 215
13.5 绿色施工技术 215
13.6 防水技术 215
13.7 激光测量技术 215
13.8 企业的计算机应用和管理技术 216
13.9 新工艺、新技术、新材料的推广 216
13.10 BIM 技术应用 216
第十四章 绿色施工组织管理 217
14.1 绿色施工方案的原则 217
14.2 绿色施工管理体系 217
14.3 绿色施工责任分解 218
14.4 绿色施工管理目标 219
14.5 绿色施工管理制度 219
14.6 绿色施工技术措施 221
第十五章 地下管线及地上设施保护措施 229
15.1 早发现、早处理 229
15.2 地下管线及其他地上地下设施的加固措施 229
15.3 地面以上的各种管线加固保护措施 229
15.4 地下横向柔性管线保护措施 229
15.5 地下横向刚性管线保护措施 229
15.6 地下纵向柔性管线保护措施 230
15.7 地下纵向刚性管线保护措施 230
15.8 施工保护措施 230
15.9 意外事故处理措施 230
15.10 管线迁移 230
第十六章 总承包管理和协调 230
16.1 与设计单位间的协调管理 231
16.2 与监理工程师工作的协调管理 231
16.3 与各专业作业队的协调管理 231
16.4 与业主指定分包单位的协调管理 232
16.5 协调管理方式 232

第一章 施工组织设计编制总说明

1.1 编制依据

本工程项目的施工图纸、地勘报告及施工现场踏勘结果

我公司同类工程技术资料、总结和施工经验
编
国家质量、环境、职业健康体系及国家现行安全生产法规
制
业主对质量、安全、文明施工的有关规定
依
建设部颁布的《建设工程施工现场管理规定》
据
土建专业
电气专业
国家及行业颁发现行施工质量验
收规范、工程质量检验评定标准
管道专业
机械设备专业

1.2 使用的主要规范
1）本施工组织设计采用的主要技术标准、规范如下(不限以下标准)：

序号
标准名称
标准编号
1
工程测量规范
GB50026-2007
2
城市综合管廊工程技术规范
GB50838-2015
3
混凝土结构工程施工质量验收规范
GB50204-2015
4
建筑地基基础工程施工质量验收规范
GB50202-2002
5
地下工程防水技术规范
GB50108-2008
6
地下防水工程质量验收规范
GB50208-2011
7
给水排水管道工程施工及验收规范
GB50268－2008
8
园林绿化工程施工及验收规范
CJJ 82-2012
9
建筑电气工程施工质量验收规范
GB50303-2002
10
火灾自动报警系统施工及验收规范》
GB50166-2007

中
冶
建
工
集
团
有
限
公
司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD
9

序号
标准名称
标准编号
11
智能建筑工程质量验收规范
GB50339-2013
12
建筑桩基技术规范
JGJ94-2008
13
建筑基坑支护技术规程
JGJ120-2012
14
建筑基坑工程监测技术规范
GB50497－2009
15
建筑地基处理技术规程
JGJ79－2012
16
钢筋机械连接技术规程
JGJ107-2010
17
钢筋焊接及验收规程
JGJ18-2012
18
滚轧直螺纹钢筋连接接头
JG163-2004
19
建筑工程冬期施工规程
JGJ104-2011
20
混凝土外加剂应用技术规范
GB50119-2003
21
混凝土泵送施工技术规程
JGJT 10-2011
22
建筑施工安全检查标准
JGJ59-2011
23
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2011
24
建筑施工模板安全技术规范
JGJ162-2008
25
施工现场临时用电安全技术规程
JBJ46-2005
26
建筑机械使用安全技术规程
JGJ33-2012
27
建筑工程施工现场标志设置技术规程
JGJ348-2014
28
绿色建筑评价标准
GBT50378-2014
29
建筑工程绿色施工规范
GB/T50905-2014
30
建筑工程绿色施工评价标准
GB/T50640-2010
31
城市建设档案著录规范
GB/T50323-2001
32
建筑工程文件归档整理规范
GB/T50328-2014

2）使用的主要法律、法规和规范性文件一览表

序号
标准名称
标准编号
1
《中华人民共和国合同法》
国家主席令第 15 号
2
《中华人民共和国环境保护法》
国家主席令第 22 号
3
《中华人民共和国安全生产法》
2014 修订

中
冶
建
工
集
团
有
限
公
司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD
15

序号
标准名称
标准编号
4
《中华人民共和国建筑法》
国家主席令第 91 号
5
《国务院关于进一步加强企业安全生产工作的通知》
国发[2010]23 号文
6
《国务院关于特大安全事故行政责任追究的规定》

7
《建设工程质量管理条例》
国务院令第 297 号
8
《建设工程安全生产管理条例》
国务院令第 393 号
9
《安全生产许可证条例》
国务院令第 397 号
10
《工程建筑标准强制性条文》
建设部[2002]219 号文
11
《企业职工伤亡事故报告和处理规定》
国务院第 75 号令
12
《工程建设重大事故报告和调查程序规定》
建设部第 3 号令
13
《危险性较大的分部分项工程管理办法》
建质【2009】87
14
《建筑施工特种作业人员管理规定》
建质【2008】75
15
《建筑起重机械安全监督管理规定》
建设部令第 166 号
16
《建筑起重机械备案登记办法》
建质【2008】76
1.3 编制原则
本施工组织设计编制将遵循四项基本原则，即一是符合性原则，二是先进性原则， 三是合理性原则，四是满足业主方要求的原则。

施工组织设计编制遵循四项基本原则
符
合 性 原 则
先
进 性 原 则
合
理 性 原 则
满
足 业 主 要 求 的 原

符合性原则：即整个投标书的编制符合招标文件的要求、要约，响应招标文件。其次是 要符合基本建设施工的程序和客观规律及本工程的特点要求。
先进性原则：即要求在符合性原则的基础上，结合本公司的技术、装备、员工素质 为前提，采用科学的方法，先进的管理，优化的配置，完善的措施，实现先进的目标。
合理性原则：即要求以符合性为前提，先进性为目标，在选择施工方案和组织管理 体系时，结合工程的实际，选择合理的施工方案和管理措施，在工期、质量、成本的最 佳点上实现建设目标。
满足业主要求的原则： 1)按工程招标文件的要求，保证工程按期全部建成，达到能够投产或交付使用。
2)严格遵守基本建设程序，在时间和空间(平面)两个方面统筹安排施工程序，缩短 工期，加速建设进度，做到文明施工。
3)采取合理的施工组织，作好人力、物力的平衡调配，均衡组织施工。
4)贯彻施工验收、安全技术、环境保护等方面的法规、标准规范和规程，以及有关 规章制度，保证工程质量和施工安全。
5)采用科技成果和先进技术组织措施，节约施工用料，提高工效，降低工程成本。
6)充分利用高新技术，提高机械化施工程度，减少笨重体力劳动，提高劳动生产率。
7)合理选择资源和运输方式，节省费用开支。

总体原则： 本公司按照优质、高效、安全、文明施工原则，以合同为准则进行施工。

总体原则
组织管理方面
工期控制方面
质量控制方面
安全文明施工方面
以 项 目 为 对
象，按照项目 管理的方法， 建立一个高效 的工程项目管 理组织体系， 代表我公司对 本工程进行全 过程、全权的 管理。
运用网络技术原
理，科学合理地 制定网络进度计 划，设立阶段性 里程碑节点，按 照里程碑组织阶 段性的施工，保 证里程碑节点的 实现；采取使业 主能信服的保工 期措施，确保本 工程总工期的实 现。
以完善的项目三
级质量管理体系 和专业、工序质 量管理措施、项 目质量的奖优罚 劣制度为基础， 制定保证关键设 备、关键工序的 质 量 创 优 和 对 “质量通病”的 防范、处理、控 制的措施，实现 本工程的质量目 标。
以建立项目安
全、文明施工 体系和措施为 保证，实现本 工程的安全、 文 明 施 工 目 标，争创“西 夏杯”。

第二章 工程概况

2.1 工程简介

建设单位：银川市市政建设和综合管廊投资建设管理有限公司 设计单位：银川市规划建筑设计研究院有限公司市政公用工程设计研究分院 勘察单位：银川市规划建筑设计研究院有限公司 监理单位：宁夏现代建设监理有限公司
施工单位：中冶建工集团有限公司 2.2 工程范围及规模
宁夏回族自治区首府银川市位于黄河上游宁夏平原中部。东与吴忠市盐池县接壤； 西依贺兰山与内蒙古自治区阿拉善盟为邻；南与吴忠市利通区、青铜峡市相连；北接石 嘴山市平罗县，与内蒙古自治区鄂托克旗相邻。其地域范围在北纬 37°29′～38°53′， 东经 105°49′～106°53′之间，总面积 9025.38 平方公里。2011 年术城市建成区面 积为 126.38 平方公里。下辖兴庆区、金凤区、西夏区、永宁县、贺兰县、灵武市。城
区人口 150.67 万人。 银川市作为自治区的首府有着十分重要的地位，自治区党委提出建设“大银川”、
把银川建设成为区域性中心城市的战略目标，银川市响应自治区党委的号召提出：“两 部大开发，银川要争先”，在新形势下，加强基础设施建设，改善投资环境是加快银川 市经济建设的重要举措。为在新一轮经济高速增长期内抢抓机遇，形成要素集聚和产业 集群优势，优化城市资源配置，改善现有较为落后的城市交通状况，必须加快对城市路 网的建设。同时，伴随着城市化水平不断提高，改善市政基础设施状况，特别是改善农 村、城乡结合部的落后交通面貌，促进城乡统筹、协调发展和银川市经济社会的跨越式 发展，尽快形成一个经济繁荣的良好城市格局和空间发展态势，城郊结合部的基础设施 建设显得更加紧迫。为继续加大市政基础设施建设力度，完善城市交通路网，提升城市 建设品位，夯实城市服务功能，银川市住房与城乡建设局在确保顺利完成 20l 5 年市政 基础设施建设项目的基础上，科学谋划 2016 年工作，经过实地勘察、征求三区意见及
人大、政协建议、市民反映热点，认真调研，拟定出 2016 年市政基础设施建设项目计
划项目，确保 2016 年市政基础设施建设再上新台阶。

2.3 工程概况综述

拟建工程怀远路（宁朔街-兴洲街）城市地下综合管廊及道路改扩建工程，起点为 兴洲街，终点为宁朔街，建设内容主要包括：道路、综合管廊、给水、排水、雨水综合 利用、照明、BRT 公交站台、交通安全及管理设施、景观绿化、无障碍设施等附属工程。 本工程规划为城市主干路，道路全长 5939 米；综合管廊长 6012 米，分为燃气舱、综合
舱、电力舱、污水舱 4 舱布设，收纳电力、通信、热力、给水、中水、污水、燃气 7 类 管线。同步建设怀远路城市地下综合管廊监控中心一处，其位于怀远东路与丽子园路交 叉口东北角，建筑面积 539.4m2,地下一层， 高度为 5.5m，覆土 1.5m。
拟建工程宁朔街（怀远路-贺兰山路）城市地下综合管廊及道路工程，该项目起点 为怀远路，终点为贺兰山路，建设内容主要包括：道路、桥涵、综合管廊、改沟移渠、 给水、排水、照明、雨水综合利用、景观绿化、交通设安全及管理设施、公交车站等附 属工程。本工程规划为新建城市主干路，道路全长 1105 米；综合管廊长 1240 米，分为
燃气舱、综合舱、电力舱、污水舱 4 舱布设，收纳电力、通信、热力、给水、中水、污
水、燃气 7 类管线。

施工组织设计
2016 年银川市地下综合管廊及配套基础设施 PPP 项目Ⅲ标段

中 冶 建 工 集 团 有 限 公 司
2.3.1 地下综合管廊断面：

CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD

19

中 冶 建 工 集 团 有 限 公 司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD

中 冶 建 工 集 团 有 限 公 司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD

中 冶 建 工 集 团 有 限 公 司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD

中 冶地下建管廊工横断集面示团意图有 限 公 司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD

20

2016 年银川市地下综合管廊及配套基础设施 PPP 项目Ⅲ标段
施工组织设计

2.3.2 综合管廊附属工程 综合管廊的附属系统包括供电系统、监控与报警系统、设备监控系统、安保系统、
通风系统、照明系统、消防系统、排水系统和标识系统等。 1）电缆舱内采用感温电缆和智能型烟感作为火灾探测器，当任一一路感温电缆或
任一智能烟感发生报警，开启相应防火分区内的警铃、应急疏散指示和该防火分区防火 门外的声光报警器。
2）天然气舱内顶部和人员出入口、逃生口、吊装口、进风口、排风口等舱室内最 高点气体易于聚集处设置天然气探测器。在区间投料口处设置 1 套可燃气体报警控制 器，通过总线接入区间内的天然气探测器。可燃气体报警控制器通过现场总线或光纤将 数据上传至监控中心报警主机。
3）在管廊内投料口设备安装处设置 1 套网络摄像机。同时管廊内每个舱内设置黑 白一体化低照度网络摄像机 2 套。摄像机由 ACU 箱负责供电，信号通过 ACU 箱内以太 网交换机送至控制中心安防工作站。
4）在管廊中设置光纤紧急电话系统。该系统实现管廊内工作人员与外界通话和控 制中心对管廊内人员进行呼叫的功能。在控制中心（包括分控中心）设置光纤电话中心 主站，在每个区间的投料口区设置光纤电话主机 1 台，主站与主机之间用光纤环路连 接。在每个区间的每个舱内设置两台光纤电话副机。光纤电话可兼做消防电话使用。
5）综合管廊通风采用机械进风、机械排风的方式。电力、水舱的通风系统采用自 然进风、机械排风的通风方式。天然气舱采用机械进风、机械排风的通风方式。进风口 和排风口均设防水百叶及防虫网。
综合管廊内设有温度传感器，当管廊内温度>40℃（可调）时，排风机可自动启动 排热。当管廊内温度<38℃（可调）时，排风机自动关闭。当有工作人员进入管廊时， 手动开启部分排风机，提供必要的新风量，确保人员的安全需要。
6）综合管廊的主要出入口处设置综合管廊介绍牌，对综合管廊建设的时间、规模、 容纳的管线等情况进行简介。纳入综合管廊的管线，采用符合管线管理单位要求的标志、 标识进行区分，标志铭牌设置于醒目位置，间隔距离不大于 100m。标志铭牌应标明管 线的产权单位名称、紧急联系电话。

中
冶
建
工
集
团
有
限
公
司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD
24

2.4 水文地质条件

2.4.1 气象 银川市属中温带干旱大陆性气候，具有降水稀少、蒸发强烈，光照充足、气候干燥、
风大沙多等特点，年平均气温 8.7℃左右，最低一月份月平均气温-1 4.6℃，历史极端 最低气温-27.7℃(1971 年 1 月 29 日)，最高气温在七月份，平均为 23.5℃，极端最高 气温 36．5℃(1981 年 5 月份)，无霜期 150 天左右。
银川市多年平均年降水量 180.94mm,地区平均最大 1973 年为 320.6mm，最小 1980 年为 100.8mm，降水量多集中在每年 7、8、9 三个月，占全年总降水量 7 0％以上，年 均水面蒸发量 l176mm(E60 型),干旱指数 5.9。
2.4.2 场区地理位置、地势 怀远路：拟建场地位于银川市西夏区。场地由西向东逐渐变低，各钻孔孔口高程在
1109.40m～1114.65m 左右。 宁朔街：拟建场地位于银川市西夏区西部。场地势起伏一般，各钻孔孔口高程在
m～1119.95m 左右。
2.4.3 区域地质概况 勘察场区位于银川平原的中部，“喜山"构造运动使贺兰山褶皱带与鄂尔多斯地台
相对上升，形成“银川地堑"。该地堑长约 170KM，宽 50KM，呈北向东延伸，地堑在新 构造运动期一直处于比较活跃状态，经历多次构造运动，导致断裂发育，历史上地震活 动频繁。因银川地堑相对下降，在第三纪就形成了广布的湖盆，接受大量碎屑沉积物， 成为白垩系、第三系为基底的银川平原。
银川平原第四系土层厚约 1600 余米，由于该地层厚度巨大，层位稳定、土质密实 且均匀，在银川平原基底沿贺兰山走向分布的次生断裂带，至今尚未发现活动痕迹，所 以该区域工程地质条件稳定，是良好的建筑场地。
地貌单元属于黄河冲积银川平原Ⅲ级阶地。 2.4.4 地震及抗震设防烈度
本工程抗震设防烈度为 8 度，设计地震分组第二组，设计基本地震加速度为 0.20g， 设计特征周期 O.40s。
2.4.5 场地地震效应

本工程建筑场地类别为 II 类。 液化评价：场区可按不液化场地考虑，建筑抗震地段划分为建筑抗震一般地段 2.4.6 场地稳定性与适宜性 怀远路、宁朔街本次勘察结果表明，整个场地地貌类型单一，地层结构较简单，主
要土层分布连续，厚度较稳定，适宜本工程的建设。 2.4.7 不良地质作用
怀远路、宁朔街勘察范围内无暗浜、土洞、塌陷等其它不良地质作用。银川地区标 准冻土深度 1.00m。
2.4.8 底层结构 怀远路：场区勘察深度范围内，地层白上而下主要分为如下主要三层。

4
l 杂填土层 Q ml
：干燥，松散～稍密状，以碎砖块、砼块炉渣等建筑垃圾及少量生

活垃圾为主要组成物(部分为原路基结构层)，场区内普遍分布。

4
2 素填土层 Q ml
：黄褐～土黄色，干燥～稍湿，稍密。以粉细砂为主要组成物，场

区普遍分布，为堆填超过十年的老填土。

4
3 细砂层 Q al
：黄褐色～灰褐色，中密～密实状，饱和，以长石、云母、石英质矿

物为主，该层上部以粉砂为主，下部以细砂为主，随深度增加其密实度和强度亦随之提 高，场区普遍分布。
该拟建场地范围内地层厚度、层顶埋深及标高、层底埋深及标高统计见下表：

层号
厚度（米）
层底深度（米）
层底标高（米）
最小
最大
平均
最小
最大
平均

最小值

最大值

平均值

值
值
值
值
值
值
1
0.5
2.7
1.44
0.5
2.7
1.44
1106.74
1113.95
1109.97
2
0.9
2.7
1.35
2.5
3.0
2.76
1106.45
1112.00
1108.65

宁朔街：场区勘察深度范围内，地层白上而下主要分为如下主要三层。

4
l 杂填土层 Q ml
：干燥，松散～稍密状，以碎砖块、砼块炉渣等建筑垃圾及少量生

活垃圾为主要组成物(部分为原路基结构层)，场区内普遍分布。

4
2 素填土层 Q ml
：黄褐～土黄色，干燥～稍湿，稍密。以粉细砂为主要组成物，场

区普遍分布，为堆填超过十年的老填土。

4
3 细砂层 Q al
：黄褐色～灰褐色，中密～密实状，饱和，以长石、云母、石英质矿

物为主，该层上部以粉砂为主，下部以细砂为主，随深度增加其密实度和强度亦随之提 高，场区普遍分布。
该拟建场地范围内地层厚度、层顶埋深及标高、层底埋深及标高统计见下表：

层号
厚度（米）
层底深度（米）
层底标高（米）
最小
最大
平均
最小
最大
平均

最小值

最大值

平均值

值
值
值
值
值
值
1
1.5
2.6
1.97
1.5
2.6
1.97
1115.4
1118.15
1116.69
2
0.9
1.2
1.06
2.6
3.5
2.89
1114.3
1117.15
1115.72

2.4.9 场地地下水情况
怀远路：场区地下水在自然地表下 2.40~2.85m，地下水位标高按不同通道分别为: 同心北路处 1112.0m 左右、文萃北路处 1110．Om 左右，金波路处 1108.Om 左右，丽子 园路和兴洲路 1107.0m 左右。地下水位动态主要受气象、水文等因素影响，呈季节性变 化，水位变化幅度 0.5m~1m 左右。
宁朔街：场区地下水位在自然地表下 1.30~3.95m，水位平均标高在 1116.0m 左右， 拟建场地历史最高水位按 1116.0m 考虑，地下水位动态主要受气象、水文等因素影响， 呈季节性变化，水位变化幅度 0.5m~1m 左右。
2.4.10 场地地下水对建筑材料的腐蚀性评价 怀远路：依据《岩土工程勘察规范》(GB50021-2001、2009 年版)，场地环境地质
条件主要干旱区强透水层中的地下水，环境类别为 I 类，按干湿交替及长期浸水作用考 虑。本次勘察采取地下水试样 5 件，主要指标如下：

pH

SO 2-
4

（mg/l）

CL-
（mg/l）
腐蚀性评价
对砼结构
对钢筋砼结构中钢筋
有干湿交替
无干湿交替
长期侵水
干湿交替
7.8
265.12
155.44
弱
弱
微
弱
7.7
517.62
247.73
中
弱
微
弱
7.8
416.62
291.45
弱
弱
微
弱
7.8
454.50
213.73
弱
弱
微
弱
7.7
319.37
208.87
弱
弱
微
弱
综合评价
中
弱
微
弱

本场区土对建筑材料的腐蚀性评价按各气候区地下水位以上的强透水层(环境类别 III 类)，土层按 A 类(地下水位以上的砂土)进行评价。勘察期间采取地下水位以上土 试样 10 件，主要指标及腐蚀性评价见下表。

取样深度

pH

SO 2-
4
（mg/l）

CL-
（mg/l）
腐蚀性评价
对砼结构
对钢结构
对钢筋砼结
构中钢筋
2.15-2.45
8.4
631.22
146.01
微
微
微
2.15-2.45
8.4
568.27
170.40
微
微
微
2.15-2.45
8.4
505.08
194.72
微
微
微
2.15-2.45
8.4
441.09
219.04
微
微
微
2.15-2.45
8.4
442.03
243.45
微
微
微
2.15-2.45
8.4
610.55
505.23
微
微
微
2.15-2.45
8.4
505.13
121.71
微
微
微
2.15-2.45
8.4
568.33
267.79
微
微
微
2.15-2.45
8.4
505.08
243.07
微
微
微
2.15-2.45
8.4
146.07
146.07
微
微
微
综合评价
微
微
微

中
冶
建
工
集
团
有
限
公
司
CHINA METALLURGICAL CONSTRUCTION ENGINEERING GROUP CO..LTD
26

宁朔街：依据《岩土工程勘察规范》(GB50021-2001、2009 年版)，场地环境地质 条件主要干旱区强透水层中的地下水，环境类别为Ⅱ类，按干湿交替及长期浸水作用考 虑。本次勘察采取地下水试样 3 件，主要指标如下：

pH

SO 2-
4

（mg/l）

CL-
（mg/l）
腐蚀性评价
对砼结构
对钢筋砼结构中钢筋
有干湿交替
无干湿交替
长期侵水
干湿交替
7.8
523.91
228.3
弱
弱
微
弱
7.7
654.88
281.74
弱
弱
微
弱
7.8
545.73
364.31
弱
弱
微
弱
综合评价
弱
弱
微
弱

本场区土对建筑材料的腐蚀性评价按各气候区地下水位以上的强透水层(环境类别 III 类)，土层按 A 类(地下水位以上的砂土)进行评价。勘察期间采取地下水位以上土 试样 6 件，主要指标及腐蚀性评价见下表。

取样深度

pH

SO 2-
4
（mg/l）

CL-
（mg/l）
腐蚀性评价
对砼结构
对钢结构
对钢筋砼结
构中钢筋
2.15-2.45
8.4
327.5
146.04
微
微
微
2.15-2.45
8.4
600.53
194.76
弱
微
微
2.15-2.45
8.4
709.43
219.02
弱
微
微
2.15-2.45
8.4
381.89
121.64
微
微
微
2.15-2.45
8.4
382.12
146.05
微
微
微
2.15-2.45
8.4
491.10
170.33
微
微
微
综合评价
弱
微
微

2.4.11 地基土物理力学性质分析 根据岩土参数的可靠性及适用性要求，综合分析本次工程的取样及原位测试结果：

1.本工程以采取扰动土样作为评价指标，用以评定岩土的性状，作为划分地层、鉴定类 别的主要依据；2.以原位测试(标准贯入试验)及室内土工试验结果作为计算指标，用以 确定地基承载力，预测岩土体在荷载和自然条件作用下的力学行为及变化趋势。
怀远路：各主要土层的室内试验指标及原位测试数据统计见表下。

层号及
样本
最小
最大
平均
标准差
变异
统计
标准
备注
土名
数
值
值
值
系数
修正
值
系数
2 素填土
85
5.9
11.9
8.0
1.240
0.154
0.971
7.8

3 细砂
82
13.4
23
16.6
1.941
0.117
0.978
16.2
埋深 4m 以上
161
16
50.1
29.4
7.549
0.257
0.965
28.4
埋深 4~7m 之间
376
22.6
100.8
61.0
13.935
0.229
0.980
59.7
埋深 7m 以上

宁朔街：各主要土层的室内试验指标及原位测试数据统计见表下。

层号及
样本
最小
最大
平均
标准差
变异
统计
标准
备注
土名
数
值
值
值
系数
修正
值
系数
2 素填土
21
6.9
9.9
8.4
0.722
0.086
0.967
8.1

3 粉细砂
25
14.4
21.1
16.6
1.900
0.115
0.960
15.9
1115m 以上
52
18.8
42.7
29.3
6.925
0.236
0.944
27.7
1112~1115 之间
94
32.2
107.8
62.6
15.822
0.253
0.955
59.8
1112m 以上

2.4.12 地基土工程
