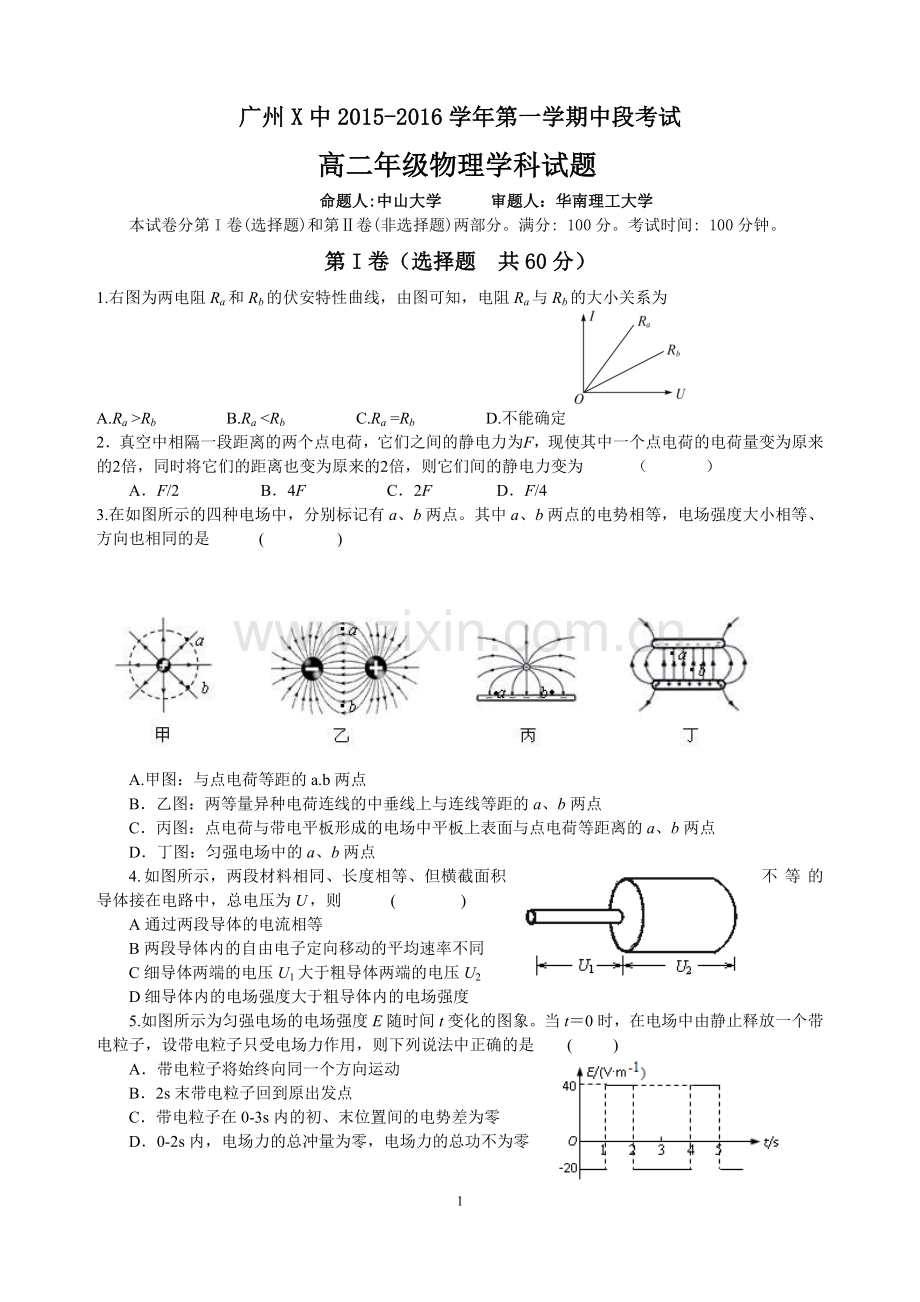

广州X中2015-2016学年第一学期中段考试
高二年级物理学科试题
命题人:中山大学 审题人：华南理工大学
本试卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分。满分: 100分。考试时间: 100分钟。
第I卷（选择题 共60分）
1.右图为两电阻Ra和Rb的伏安特性曲线，由图可知，电阻Ra与Rb的大小关系为
A.Ra >Rb B.Ra <Rb C.Ra =Rb D.不能确定
2．真空中相隔一段距离的两个点电荷，它们之间的静电力为F，现使其中一个点电荷的电荷量变为原来的2倍，同时将它们的距离也变为原来的2倍，则它们间的静电力变为 （ ）
A．F/2 B．4F C．2F D．F/4
3.在如图所示的四种电场中，分别标记有a、b两点。其中a、b两点的电势相等，电场强度大小相等、方向也相同的是 ( )
A.甲图：与点电荷等距的a.b两点
B．乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点
C．丙图：点电荷与带电平板形成的电场中平板上表面与点电荷等距离的a、b两点
D．丁图：匀强电场中的a、b两点
4.如图所示，两段材料相同、长度相等、但横截面积不等的导体接在电路中，总电压为U，则 ( )
A通过两段导体的电流相等
B两段导体内的自由电子定向移动的平均速率不同
C细导体两端的电压U1大于粗导体两端的电压U2
D细导体内的电场强度大于粗导体内的电场强度
5.如图所示为匀强电场的电场强度E随时间t变化的图象。当t＝0时，在电场中由静止释放一个带电粒子，设带电粒子只受电场力作用，则下列说法中正确的是 ( )
A．带电粒子将始终向同一个方向运动
B．2s末带电粒子回到原出发点
C．带电粒子在0-3s内的初、末位置间的电势差为零
D．0-2s内，电场力的总冲量为零，电场力的总功不为零

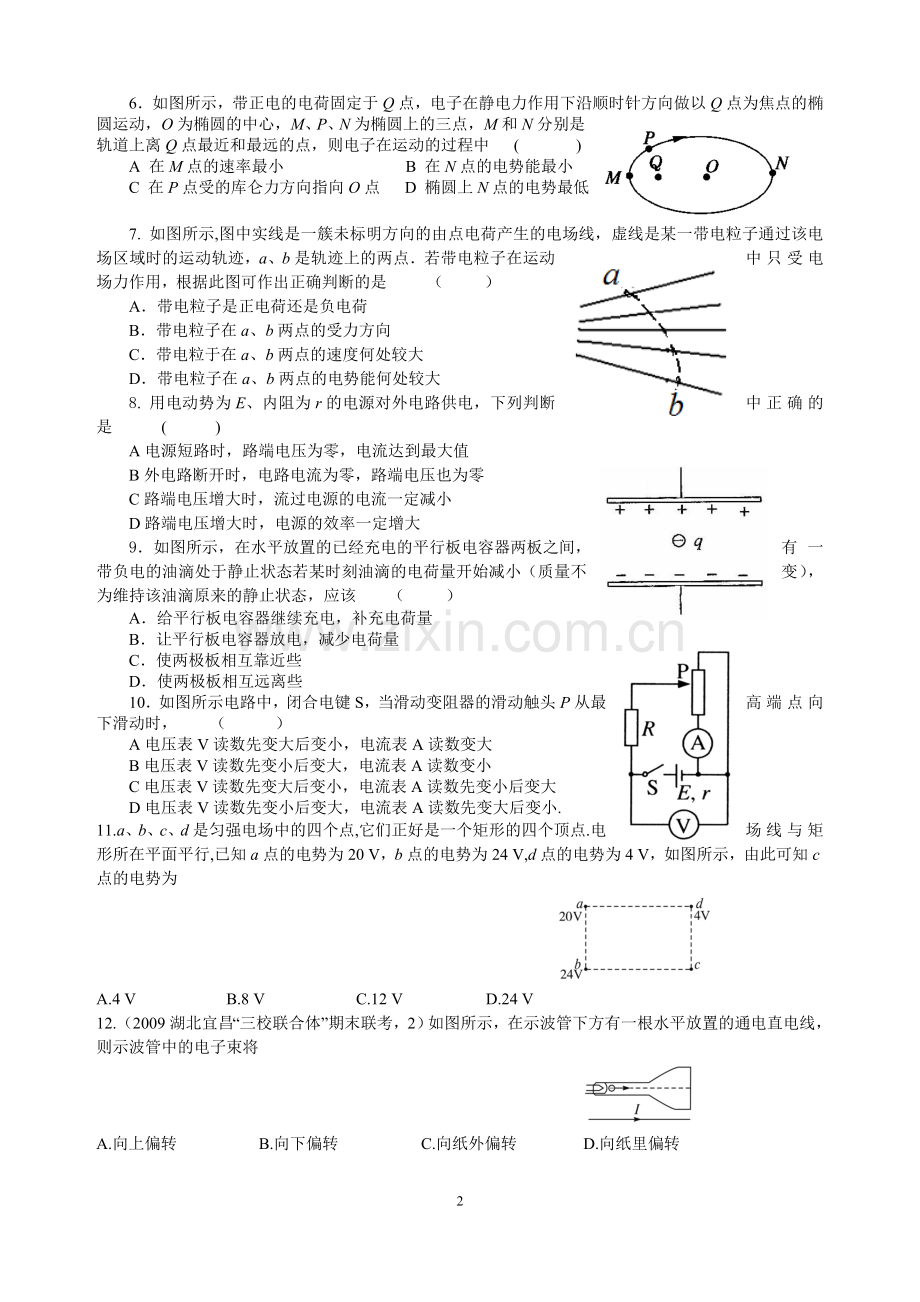

6．如图所示，带正电的电荷固定于Q点，电子在静电力作用下沿顺时针方向做以Q点为焦点的椭圆运动，O为椭圆的中心，M、P、N为椭圆上的三点，M和N分别是轨道上离Q点最近和最远的点，则电子在运动的过程中 ( )
A 在M点的速率最小 B 在N点的电势能最小
C 在P点受的库仑力方向指向O点 D 椭圆上N点的电势最低
7. 如图所示,图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是 （ ）
A．带电粒子是正电荷还是负电荷
B．带电粒子在a、b两点的受力方向
C．带电粒于在a、b两点的速度何处较大
D．带电粒子在a、b两点的电势能何处较大
8. 用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是 ( )
A电源短路时，路端电压为零，电流达到最大值
B外电路断开时，电路电流为零，路端电压也为零
C路端电压增大时，流过电源的电流一定减小
D路端电压增大时，电源的效率一定增大
9．如图所示，在水平放置的已经充电的平行板电容器两板之间，有一带负电的油滴处于静止状态.若某时刻油滴的电荷量开始减小（质量不变），为维持该油滴原来的静止状态，应该 （ ）
A．给平行板电容器继续充电，补充电荷量
B．让平行板电容器放电，减少电荷量
C．使两极板相互靠近些
D．使两极板相互远离些
10．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端点向下滑动时， （ ）
A电压表V读数先变大后变小，电流表A读数变大
B电压表V读数先变小后变大，电流表A读数变小
C电压表V读数先变大后变小，电流表A读数先变小后变大
D电压表V读数先变小后变大，电流表A读数先变大后变小.
11.a、b、c、d是匀强电场中的四个点,它们正好是一个矩形的四个顶点.电场线与矩形所在平面平行,已知a点的电势为20 V，b点的电势为24 V,d点的电势为4 V，如图所示，由此可知c点的电势为
A.4 V B.8 V C.12 V D.24 V
12.（2009湖北宜昌“三校联合体”期末联考，2）如图所示，在示波管下方有一根水平放置的通电直电线，则示波管中的电子束将
A.向上偏转 B.向下偏转 C.向纸外偏转 D.向纸里偏转
13．电场强度的定义式为E＝F／q ：( )
A．该定义式只适用于点电荷产生的电场
B．F是检验电荷所受到的电场力，q是产生电场的电荷电量
C．场强的方向与F的方向相同
D．由该定义式可知，场中某点电荷所受的电场力大小与该点场强的大小成正比
14．平行板电容器充电后断开电源，然后将两极板间的距离逐渐增大，则在此过程中：( )
A．电容逐渐增大 B．极板间场强逐渐增大
C．极板间电压保持不变 D．极板上电量保持不变
15．如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧，对矿粉分离的过程，下列表述正确的有：( )
A．带正电的矿粉落在右侧
B．电场力对矿粉做正功
C．带负电的矿粉电势能变大
D．带正电的矿粉电势能变大
16．两个半径相同的金属小球，其带电荷量大小之比为1:5，相距r，两者相互接触后，再放回原来的位置，则相互作用力可能是原来的：( )
A． B． C． D．
b
a
17．图中是某一点电荷的电场线分布图，下列表述正确的是：( )
A．a点的电势高于b点的电势
B．该点电荷带负电
C．a点和b点电场强度的方向相同
D．a点的电场强度大于b点的电场强度
B
A
I
U
18．如图，是两个阻值大小不同的电阻A、B的图线，那么：( )
A．A电阻较大
B．B电阻较大
C．两电阻串联后A两端的电压较大
D．两电阻并联后通过B的电流较小
29．如图所示，带电量相等、质量不同的带电粒子a和b从带电平行板M的边缘沿平行于极板的方向进入M、N两极板间的匀强电场中，都恰好能从N板的右缘飞出，不计重力作用，则：( )
A．两粒子进入电场时的动能一定相等
B．两粒子进入电场时的初速度的大小一定相等
C．两粒子飞出电场时的动能一定相等
D．两粒子飞出电场时的速度大小一定相等
o
a
b
c
20．一带电粒子射入固定在O点的点电荷产生的电场中，粒子运动轨迹如图中虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，下列判断正确的是：( )
A．此粒子受到的电场力一定做负功；
B．粒子在b点的电势能一定大于在a点的电势能；
C．粒子在b点的速度一定大于在a点的速度；
D．粒子在a点和c点的速度大小一定相等。
第Ⅱ卷（非选择题 共40分）
三、实验题(本题包括2小题，第一小题6分，第二小题8分，共计14分)
21．(1)在测金属电阻率实验中：
①测长度时，金属丝的起点、终点位置如图（a），则长度为：__________cm
②用螺旋测微器测金属丝直径，示数如图（b），则直径为：____________mm
③读出电压表和电流表的读数：电压表： ； 电流表：__________。
④在实物图中完成实物连线
5
0
0
5
45
A
0
1
2
3
0
0.2
0.4
0.6
0~0.6A
（2）如图15甲所示是某电器的伏安特性曲线，某实验小组想用伏安法验证该特性曲线。已有符合实验要求的电压表V（内阻约为10kΩ），滑动变阻器R，直流电源E（电压6V，内阻不计），开关S和导线若干，电流表A1（量程0-50mA，内阻约为50Ω），电表A2（量程0-300mA，内阻约为10Ω）。
①从图像中可判断元件的电阻随温度的增大而 ；
②电流表应选用 （填A1或A2）；
③请完成主要实验的步骤：
A．如图15乙连接好实验电路，把变阻器的滑动片调到 （填左或右）端；
B．闭合开关， ，使通过元件的电流从小到大变
化，读出数据。
1.00
2.00
-Em
4.00
5.00
0.05
0.10
0.15
0.20
I/A
U/V
3.00
0
图15
甲
乙
四、计算题(共2题，共计26分) 按题目要求作答，解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
35.(12分)如图，有一平行金属带电极板MN，两板相距3cm，现将质量为6×10-3Kg、电荷量为-4×10-5C的带电小球从A点移到M板，电场力做负功8×10-4J，把该点电荷从A点移到N板，电场力做正功为4×10-4 J，N板接地（g取10m/s2）。则：
（1）A点的电势是多少？
（2）M、N板间的电场强度E等于多少？
（3）该带电小球在M板的电势能是多少？
（4）若将该带电小球在M板附近由静止释放，该它到达N板时速度是多少？
36．（14分）质量为5×10-3kg的带电微粒以v0=2m/s的速度从水平位置的平行金属板A、B的中央飞入板间，如图所示，已知板长L=10cm，板间距d=2cm，当UAB=103V时，带电微粒恰好沿直线穿过板间（g取10m/s2），求：
（1）带电微粒带什么电荷，所带的电荷量多大？
（2）AB间的电压在什么范围内时带电微粒能从板间飞出？
广州x中2015-2016学年第一学期中段考试
高二年级物理学科试题参考答案
1. B 2.A 3.BC 4.ABCD 5.CD BCD 7.ACD 8.A 9.A 10.BC
11.B 12.A
题号
13
14
15
16
17
18
19
20
答案
D
D
B
A
AB
BD
BD
AC
34．（1）①60.50（60.46—60.52均可）（2分）；
②1.980(1.976—1.984均可) （2分）；
③0.80V（0.78V—0.84V均可）；0.35A。（4分）
④连图如图（3分）；
（2）①减小（2分）；②A2（2分）；③左端（2分），调节滑动变阻器的阻值（或调节变阻器的滑动片）（1分）
35．（1）-10V （2）1000V/m （3）1.2×10-3J （4）1m/s
36．(1)1×10-6C (2) 200V－1800V
【解析】（1）当UAB=103V时，带电粒子恰能做匀速直线运动，由于向上的到向上的电场力作用，因此带负电，由平衡条件可得
Eq-mg=0 又E= 则q ==1×10-6C。
（2）当微粒恰好从B出去，带电粒子在电场中受到竖直向上的电场力和竖直向下的重力，在电场中做类平抛运动，有水平方向 L=v0t1 ①
竖直方向 d/2=a1 t12/2 ②
mg—qU1/d=ma1 ③
联立①、②、③代入数据得U1=200V。
当粒子恰好从A出去，带电粒子在电场中受到竖直向上的电场力和竖直向下的重力，在电场中做类平抛运动，水平方向 L=v0t2 ④ 竖直方向 d/2=a2 t22/2 ⑤
qU2/d—mg =ma2 ⑥
联立④、⑤、⑥代入数据得U2=1800V。
可见，AB间电压在 200V－1800V 之间时带电微粒才能飞出电场。
6
