施工组织设计投标.docx

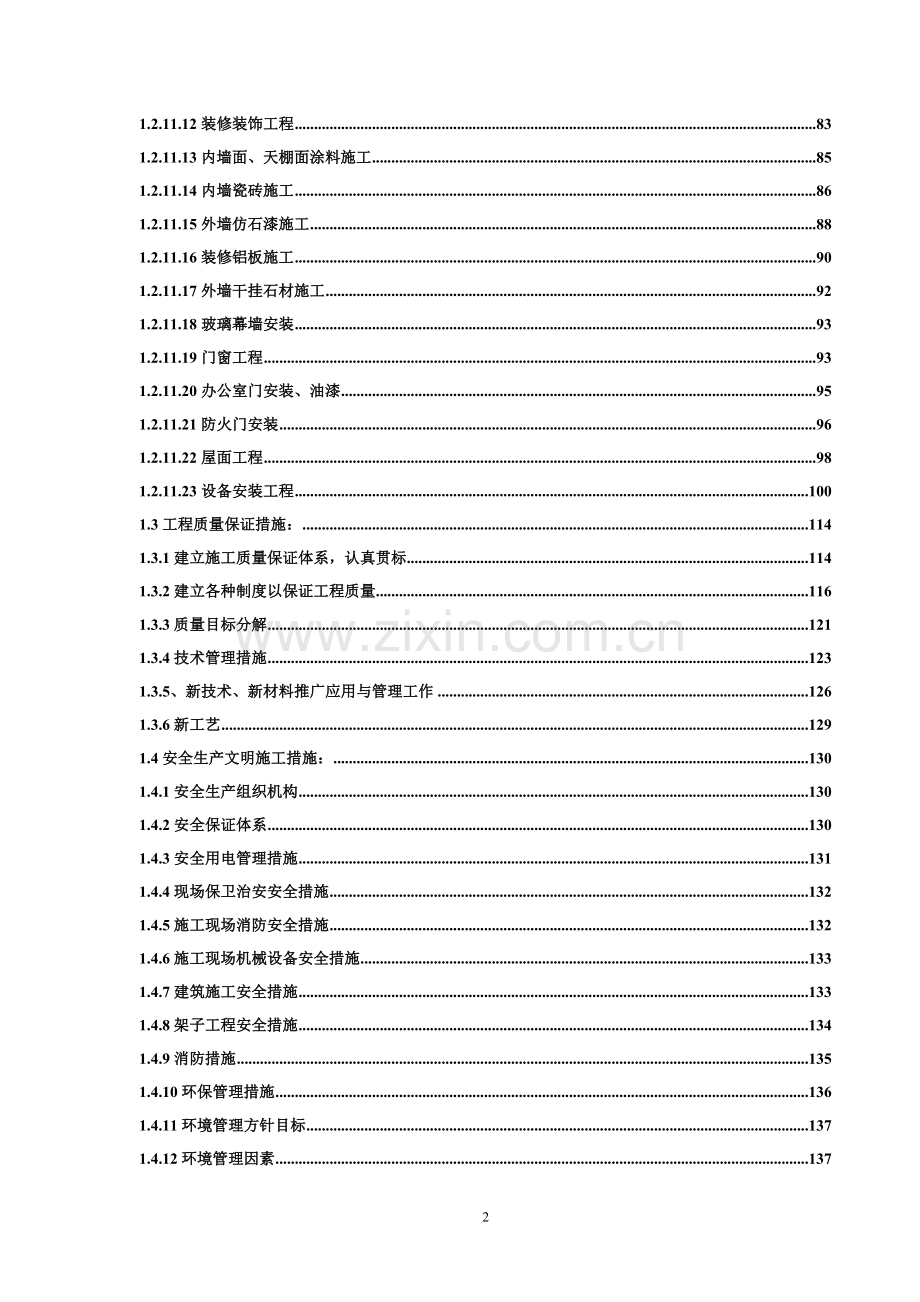

目录投标承诺41.1施工现场平面布置图：61.1.1工程概况61.1.2施工现场平面部署71.2主要技术措施：101.2.1技术准备141.2.2计量、测量、检测试验等器具配置计划161.2.3技术工作计划161.2.4新技术推广计划191.2.5高程引测与建筑物定位191.2.6生产、生活公共卫生临时设施计划321.2.7临时围墙及施工道路计划351.2.8加工订货计划351.2.9对业主的要求：361.2.10：主要项目施工方法361.2.10.1流水段的划分361.2.10.2大型机械选择：361.2.11主要施工方法：361.2.11.1施工测量371.2.11.2基坑降水、护坡、土方工程461.2.11.3钎探与验槽461.2.11.4砼垫层及底板保护墙施工461.2.11.5地下防水工程471.2.11.6钢筋工程481.2.11.7模板工程531.2.11.8混凝土工程591.2.11.9砌体砌筑工程701.2.11.10脚手架工程741.2.11.11装修工程821.2.11.12装修装饰工程831.2.11.13内墙面、天棚面涂料施工851.2.11.14内墙瓷砖施工861.2.11.15外墙仿石漆施工881.2.11.16装修铝板施工901.2.11.17外墙干挂石材施工921.2.11.18玻璃幕墙安装931.2.11.19门窗工程931.2.11.20办公室门安装、油漆951.2.11.21防火门安装961.2.11.22屋面工程981.2.11.23设备安装工程1001.3工程质量保证措施：1141.3.1建立施工质量保证体系，认真贯标1141.3.2建立各种制度以保证工程质量1161.3.3质量目标分解1211.3.4技术管理措施1231.3.5、新技术、新材料推广应用与管理工作1261.3.6新工艺1291.4安全生产文明施工措施：1301.4.1安全生产组织机构1301.4.2安全保证体系1301.4.3安全用电管理措施1311.4.4现场保卫治安安全措施1321.4.5施工现场消防安全措施1321.4.6施工现场机械设备安全措施1331.4.7建筑施工安全措施1331.4.8架子工程安全措施1341.4.9消防措施1351.4.10环保管理措施1361.4.11环境管理方针目标1371.4.12环境管理因素1371.5施工进度计划：1501.5.1施工顺序1501.5.1施工进度计划1501.6进度计划保证措施：1511.6.1项目部施工组织系统图：1511.6.2主要施工机械1581.6.3主要材料设备用量及采购计划表1611.6.4主要周转材料使用计划1691.6.5施工部署原则及总体施工顺序1701.6.6施工部署的具体考虑1711.6.7组织协调：1731.7项目经理情况：1761.7.1项目经理简历表：1761.7.2项目经理职责：1761.8主要机具使用计划1771.8.1 塔吊选择1771.8.2外用电梯1771.8.3混凝土输送机械选择1771.8.4大型机械选择1781.9劳动力安排使用计划：1791.9.1组织原则1791.9.2总体要求1801.9.3劳动力的技术培训工作1801.9.4 劳动力管理1811.9.5体检和劳保1821.9.5劳动力安排月计划182投标承诺1 管理承诺把本工程列为我公司的重点工程，将之作为我们向本工程业主、各参建方等展示和合作的新起点与形象工程，加强对本工程的前期预控、过程控制和管理以及竣工后的运营维护、保修和延伸服务工作，并作出以下管理承诺：1.1 成立该项目工程指挥协调部，以公司总经理为总指挥，公司副总经理为副总指挥，为该工程在公司范围内的资源调配、技术保障和支持等项目生产和管理各方面所需提供有力保障，做好该项目运营的坚强后盾。1.2 在公司范围内选派优秀的、有丰富同类工程施工经验的项目经理、技术主管、经营主管、安全主管、现场主管等组成项目经理部来承担、管理此项工程。1.3 公司将会在任何时间接受本项目业主、监理公司、设计等对我们的建议和意见，并积极地执行和落实。2 工期及合同承诺本工程业主要求工期为540日历天，拟定开工日期为2011年11月1日，竣工日期为2013年4月23日，并做好综合调试、竣工验收以及工程备案等手续，保证业主能尽早投入使用，我单位严格按照合同中条款认真履行，严格执行确保工程顺利进行。3 质量管理承诺3.1 确保国家、地方、行业及招标咨询文件规定标准之合格工程，确保工程验收合格率100%；3.2 确保工程主体结构施工质量达到秦皇岛市优质工程标准之规定。3.3工程竣工后一个月内，中标单位负责将竣工资料整理成册一式三份返还中标单位，否则由中标单位支付竣工资料保证金。4 安全管理承诺确保在本工程施工安全管理上做到：（1）无重大工伤事故；（2）杜绝死亡及等级事故；（3）杜绝传染病的发生、携带和传播；（4）轻伤发生率控制在千分之三以内。（5）给施工作业人员上工伤保险、人身意外伤害险等建设部、秦皇岛市建委等政府相关部门规定之各险种。5 现场文明施工管理承诺5.1 确保工程施工全部消防保卫措施和消防保卫器具等全部符合秦皇岛市建设工程施工现场消防保卫标准的相关规定；5.2 确保文明施工管理达到秦皇岛市建设工程施工现场场容卫生标准的相关规定；5.3 确保环卫卫生达到秦皇岛市建设工程施工现场环境保护标准的相关规定。6 总承包管理承诺对本工程所涉及之所有分包、分供方的管理全部纳入我总承包管理体系，实施全面统筹管理与监控，确保施工过程及最终产品交付时各项经济技术指标的顺利实现；同时，做好各分包、分供单位的组织、协调和配合工作，保证各工序的合理插入和顺利实施。7 保证农民工工资及时发放承诺我公司会根据按照劳务合同和工程进度情况，保证依靠承包人自身管理，按时足额支付农民工工资，杜绝农民工讨薪上访事件发生。并做好以下几点：（1）在合同签订之后，向发包人交纳50万元农民工工资保证金。（2）在本工程中使用的农民工，按照国家的有关法律要求签订规范的劳动合同。（3）定期将所有农民工的工资表张贴公示。（4）申请每期进度款时同时提交由农民工签字的工资发放证明，供发包人审查。为其聘用的每一位劳务人员、临时工人办理进驻工地出入证（5）在每次提交进度报告时，同时提交劳务队伍人员进退场情况。（6）对农民工进行入场教育，向农民工宣传农民工工资政策，并设立农民工工资管理专职人员，公布姓名及联系电话。8 维护保修承诺确保工程维护保修可在国家有关规定和本工程招标文件规定基础上进行保修内容增加和时间延长，以利于本工程的正常运营使用。9 其他承诺其他业主或监理公司经与我公司商洽并达成共识的、认为需要我公司作出保证或承诺的指标。我们真诚地希望我们的工作和努力能够得到您的认可和肯定！我们会不遗余力地用我们智慧和行动，实现对用户的承诺。我们有信心、有能力用一流的队伍，一流的技术，一流的管理、一流的服务把本工程建设成为建筑精品。1.1施工现场平面布置图：1.1.1工程概况本工程位于秦皇岛市海港区港城大街南侧，西港路西侧建筑面积为149755平米，地下两层，地上三层，整个地下工程同时开挖，基槽占地面积约为3.5万平米。故该建筑属于典型的场地及其狭小的工程。对现场的临设规划与部属是个严禁的考验。文明施工是一个系统工程，贯穿于项目施工管理的始终。为进一步贯彻秦皇岛市建设工程施工现场文明施工管理标准的要求，结合河北省建委关于秦皇岛市文明工地标准评比的精神，项目部将依据秦皇岛市文明工地的管理标准，在临建设施施工中高标准、严要求,达到秦皇岛市标准化文明工地的标准，真正实现项目的经济效益和社会效益双丰收。1.1.2施工现场平面部署（1）现场平面布置原则施工现场平面布置不仅直接关系到甲方和我公司的社会形象，而且还影响到工程的施工成本、安全环保等管理工作，进而影响到工程是否顺利竣工。因此，我们把施工现场平面布置作为本工程施工组织的一个重点来考虑。在进行现场平面布置时我们重点考虑了如下的几个方面：（2）视觉形象施工现场覆土部位全部采用预拌混凝土进行硬化，办公区域覆土进行绿化，消防道路宽度为46米，现场视觉做到统一、整洁、美观，对现场总平面进行模块化管理，按实际功能划分为生活区、办公区、施工区、加工区等，各区域之间同混凝土道路、栏杆等分隔。（3）塔吊的选用根据对工程所在地的考察成果，结合本工程的实际情况，选用QZT63塔吊，每橦楼设置七台塔吊，能够覆盖整个施工作业面，并在有效工作区域布置施工现周转使用材料、架设工具、原材料等。1)在选择大型设备的型号、数量、安放位置时，既考虑到施工的实际需要，同时也兼顾经济性。大型设备的安放位置既满足施工的需要，充分发挥机械性能，又不影响后续工程的施工。2)生活区在建设单位指定的区域内搭建，除了宿舍功能外，尚考虑饮食、出行、仓储、洗浴等生活必须的设施，做到功能齐全，同时遵守有关防治大型传染病的相关规定，为工程的顺利进行提供有力的后勤保障。3)现场布置时充分考虑各参建方和可能的分包方的实际需求，在可能的情况下为他们提供必要的材料堆放场。4)现场布置充分考虑的安全和环保的要求。5）根据本工程的特点对于现场平面布置我们本着“合理安排、充分利用、动态变化”的原则分为二个主要施工阶段进行设计，即：包括基础在内的结构施工阶段和包括二次结构在内的装修施工阶段。（4）现场临时建筑设施布置1) 现场围档及出入口现场施工区围档选用建设单位要求的形式，采用1.8米高彩色金属围板，并用以防锈处理的脚手架管分上、中、下三道固定，脚手架管侧向45-60斜撑，立柱间距小于5米，埋深不小于0.6米；出入口设置本企业的标识，保证现场的美观和环保。现场的出入口设洗车池、沉淀池。2)现场道路设置现场内根据需要设置道路（见总平面布置图），路面全部采用水泥硬化地面，有利于大型材料及设备运输车辆的进出。3）七牌三图现场按建设单位要求，并根据本工程和我公司情况，在项目部办公区设置七牌三图：工程概况牌、安全生产纪律牌、三清六好牌、文明施工管理牌、十项安全技术牌、工地消防管理牌、佩戴安全帽牌、施工平面图牌、施工现场安全标志布置平面图、施工现场排污管网平面图。七牌三图采用钢质结构框架，版本采用彩色喷绘，版面尺寸为19003000mm，用铝塑板衬底。4）临设房屋及临时材料堆放场布置（5）生活区和办公区进行适当绿化。1）办公室为解决现场临时办公，在场地北边搭建彩钢板活动房。为建设单位、监理单位及施工单位提供办公用房各一间，面积不小于30。办公区进行硬化。2）生活区本工程生活区布置在建设单位指定的区域，采用活动式彩钢板房，庭院式布置。分为工人生活区和管理人员生活区；施工高峰期计划用工人数为900人，工人宿舍面积平均每人不小于3；管理人员（含建设、监理人员）为30左右；工人和管理人员生活区均设置厕所、洗浴室、厨房、食堂等生活必须设施。3）钢筋加工棚由于本工程各楼号的单层面积总和较大，同时施工钢筋用量大，所以在结构阶段，场外设置集中加工区，以满足生产需要；在二次结构时，在现场南侧搭设钢筋加工棚，满足构造柱及圈梁的钢筋加工为宜。4）在塔吊有效回转半径范围内布置定型柱模板、顶板用多层板、木方和架设支撑用的架子管等，但不得堆放在现场道路上。6）木工棚现场设置二个木工棚，并且进行封闭。（6）临水布置根据现场考察结果，水源位于生活区西北角，从此引水至生活区和施工区，并在各主要接入点设置闸阀。在进入施工区前，先经消防水泵房加压后送至各用水点。各楼号、楼号之间的材料布置区以及办公、生活区均设置消火栓。（7）临电布置由现场已安装好的施工用电箱变分别引接至生活区和施工区，并分别接入到配电室后，由配电室接出到用电点。现场临电采用三级管理，TN-S保护系统。（8）其它见后附施工现场平面布置图（结构、装修阶段）1.2主要技术措施：合同： 合同名称编号签订日期秦皇岛世纪港湾商业广场一期工程施工总承包合同施工图纸：图纸类别图纸编号出图日期建 筑建施-1建施-1342011.9结 构结施-1结施-1352011.9给排水水施-1水施-1282011.9采暖通风暖施-1暖施-962011.9电气电施-1电施-852011.9主要规范、规程：类别名称编号国家砼结构工程施工质量验收规范GB50204-2002地下工程防水技术规范GB50108-2001地下防水工程施工质量验收规范GB50208-2002地基与基础工程施工质量验收规范GB50202-2002锚杆喷射混凝土支护技术规范GB50086-2001屋面工程施工质量验收规范GB50207-2002建筑地面工程施工质量验收规范GB50209-2000建筑装饰装修工程质量验收规范GB50210-2001民用建筑工程室内环境污染控制规范GB50325-2001建设工程项目管理规范GB50326-2001砌体工程施工质量验收规范GB50203-2002人民防空工程设计防火规范GB50098-2003混凝土外加剂应用技术规范GB50019-2003建筑物防雷设计规范GB50057-94（2000年版）电气装置安装工程电缆线路施工质量验收规范GB50168-2002建筑电气安装工程施工质量验收规范GB50303-2002建筑给排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范GB50243-2002给水排水管道工程施工质量验收规范GB50268-2002火灾自动报警系统施工质量验收规范GB50166-2002自动喷火灭火系统设计规范GB50084-2001电梯工程施工质量验收规范GB50310-2002行业建筑地基处理技术规范JGJ79-2002建筑施工高处作业安全技术规程JGJ801991高层建筑混凝土结构技术规程JGJ3-2002建筑工程大模板技术规程JGJ74-2003钢筋机械连接通用技术规程JGJ107-2003建筑工程资料管理规程JGJ/T185-2009建筑工程冬期施工技术规程JGJ/T104-2011公共建筑节能检测标准JGJ/T177-2009回弹法检测混凝土抗压强度技术规程JGJ/T23-2001地方建设工程安全文明工地标准DB13（J）T100-2009建筑施工安全技术资料管理规程DB13（J）T101-2009建筑节能门窗工程技术规程DB13（J）T114-2010建设工程项目管理规程DB13（J）T108-2010外墙外保温技术规程DB13（J）T116-2011主要标准：类别名称编号国家建筑工程施工质量验收统一标准GB50300-2001砼质量控制标准GB50164-1992混凝土强度检验评定标准GBJ107-1987建筑施工场界噪声限值GB12523-1990行业建筑施工安全检查标准JGJ59-2003主要图集：类别名称编号国家砼结构施工平面整体表示方法制图规则和构造详图03G101-1建筑物抗震构造详图03G329-1-9钢筋混凝土过梁03G322-1行业防水套管S312铝合金玻璃幕墙97SJ103（一十二）建筑设备通用图集91SB-X建筑电气通用图集92DQ-X常用低压配电设备安装90D367常用灯具安装96SD469电缆桥架安装86SD169建筑物防雷设施安装99D562地方普通小型空心砌块建筑墙体构造京99SJ35主要法规：类别名称编号国家中华人民共和国建筑法1998年1月18日起执行中华人民共和国计量法主席令28号(1995)中华人民共和国安全生产法主席令70号(2000)中华人民共和国合同法主席令15号(1999)中华人民共和国消防法主席令04号(1998)中华人民共和国劳动法主席令28号(1994)中华人民共和国环境保护法主席令22号(1989)中华人民共和国水污染防治法主席令15号（1996修)中华人民共和国大气污染防治法主席令32号(2000)中华人民共和国固体废物污染环境防治法主席令31号（2004)中华人民共和国环境噪声污染防治法主席令77号（2004）中华人民共和国节约能源法主席令90号(1997)中华人民共和国标准化法主席令11号(1988)建设项目环境保护条例国务院令253号(1998)建设工程质量管理条例国务院令279号(2002)建设工程安全生产管理条例国务院令393号(2003)房屋建筑工程和市政基础设施工程竣工验收暂行规定建建【2000】142#房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法建设部令78号(2000)房屋建筑工程质量保修办法建设部令80号(2000)中华人民共和国工程建设标准强制性条文(房屋建筑部分)建标【2002】219#行业建设工程施工现场管理规定建设部令1991年第15号其他：名 称编 号混凝土粉煤灰-矿渣粉掺合料应用技术规程DB13(J)/T113-2010建委颁发的淘汰不合格产品的通知综合管理手册Q-E-OHSMS-6J-AX程序文件Q-E-OHSMS-6J-AX1.2.1技术准备1.2.1.1一般性准备工作1)工程开工前，组织相关的技术、测量、质检、预算人员等各专业人员认真仔细的审图及有关技术资料文件，发现图纸中的缺陷与错误，做好记录，以便在今后的施工中避免可能遇到的困难和问题。2)组织有关人员参加建设单位、设计单位、监理单位及各相关业务人员共同参加的图纸会审工作，细致耐心的提出图纸中的问题，与各单位共同协商解决方法，并做好图纸会审记录，作为施工中的依据。3)制定分项工程技术措施，组织技术交底，做好施工图纸放样和各施工专业工序交圈工作；完善降水、护坡二次设计工作。4)编制工程施工预算和分部工程工料分析。5)编制施工方案，依据建设单位提供的资料，做好建筑物的定位测量放线工作。6)按设计图纸配制加工墙体大模板、框架柱、梁、顶板模板,提前作好翻样工作。7)编制主要材料、构配件、半成品委托加工计划和进场日期，落实成品、半成品等材料等货源，作好委托加工定货验收工作。8)依据装修图纸利用计算机绘制装修效果及装修尺寸详图。9)根据施工需要和现场实际情况，做好临设方案，施工供水、供电设计方案。10)根据合同中工程进度计划要求，编制分段施工计划及专项施工方案，进度计划，资金计划的编制工作。合理组织各工序的衔接和搭配，确定各项经济技术措施。11)签订施工合同和分承包方委托合同。12)组织测量人员进行工程定位的复测、放线，恢复现场测量定位桩点。13)协调同监理、监督单位的关系资料整理验收、移交工作，保证下步工作的正常进行。14)坐标点的引入开工后及时和测绘院办理轴线桩和高程点的交接工作，并对测绘院提供的轴线桩进行复核，然后进行建筑物的轴线和标高的投测。 1.2.2计量、测量、检测试验等器具配置计划 1)测量器具配置序号器具名称型号单位数量检测状态1Topcon-601全站仪2mm+2ppm台1良好2TDJ2E电子经纬仪2台1良好3S3水准仪2mm台2良好450m钢尺1mm把1良好6激光经纬仪1/20000台1良好7钢卷尺5.0m把30良好8工程检测尺JZC-2/2m根2良好9对讲机-台10良好 2)试验器具配置序号器具名称型号单位数量 检测状态1混凝土抗压试模100100100组30良好2砂浆试模70.770.770.7组6良好3混凝土抗渗试模175185150组15良好4坍落度桶100200300套2良好5回弹仪ZC3-A套1良好6天平HC-TP 12A-20 02Kg台1良好7游标卡尺0150把2良好8千分尺025把1良好9案称10kg台1良好10环刀200cm3套10良好11绝缘电阻表ZC-7台3良好12接地电阻表ZC-8台2良好1.2.3技术工作计划施工方案编制计划根据工程的特点，经过详细的技术论证，按期编制缜密、合理的施工组织设计及各分部（子分部）分项工程施工方案，要求施工组织设计和方案必须经过审批后实施，技术交底及时准确并有针对性。施组、方案编制计划详见下表：施工方案编制计划表序 号名 称编制部门审批部门1工程质量创优计划质量部总工室2施工测量方案工程部工程科3土方工程施工方案技术部总工室4基坑护坡工程施工方案技术部总工室5防水工程施工方案工程部总工室6钢筋工程施工方案技术部总工室7模板工程施工方案技术部总工室8砼工程施工方案技术部总工室9门窗工程施工方案技术部总工室10屋面工程施工方案技术部总工室11装饰装修工程施工方案工程部工程科12现场消防保护措施安全保卫部安全保卫科13现场安全施工方案安全保卫部安全保卫科14脚手架施工方案技术部总工室15建筑给排水施工方案技术部总工室16通风工程施工方案技术部总工室17建筑电气施工方案技术部总工室18雨期施工方案技术部总工室19冬期施工方案技术部总工室20施工试验方案工程部工程科21临时用电施工方案工程部工程科22临时用水施工方案工程部工程科23现场文明施工措施工程部工程科24环境保护施工方案工程部工程科25塔吊施工方案工程部总工室26成品保护措施方案工程部工程科施工试验工作计划根据工程情况，及时计算各种施工物资（主要原材料、成品、半成品）的用量，按有关规范、标准进行试验工作，主要试验项目计划见下表： 序号试验内容取样批量试验数量备注1钢筋原材60t1组 60t2组2钢筋接头直螺纹连接500个接头3根拉件型式检验3混凝土试块一次浇筑量1000m3，每100m3为一个取样单位（3块）。同一配合比一次浇筑量 1000m3，每200m3为一个取样单位（3块）。同一配合比4混凝土抗渗试块500m33块同一配合比5砌筑砂浆250m33块同一配合比一个楼层6防水卷材100卷以内2组地下室防水、及屋面防水层100499卷3组1000卷以内4组7防水涂料10t2kg外墙、卫生间等8外墙石材2003组外墙 工程施工试验计划详见施工试验方案。样板项、样板间计划 钢筋加工先作样板，验收合格后方可大批量加工；钢筋绑扎及模板支立设定样板墙与样板段，内装修设定样板间，具体见下表：序号样板工序/间名称位置备注1防水层施工1-6轴/A-B轴底板2钢筋绑扎地下二层一段墙体地下二层一段框架柱3模板支设地下二层I段顶板4混凝土浇灌地下二层I段顶板5初/精装修地下二层一个卫生间地下二层一个办公室1.2.4新技术推广计划 序号项目名称数量负责人1预扳砼搅拌技术1东海军2粗直径钢筋连接技术1东海军3节能保温窗及其密封技术东海军4计算机推广应用及信息化技术李国斌5远程监控技术李浩1.2.5高程引测与建筑物定位 根据秦皇岛市测绘院给定的高程水准点及定位桩,测设平面控制网及高程控制网，进行建筑物的定位放线。生产准备一、施工水源、电源、热源准备计划（1）总体部署： 1)做好四通一平工作，依据考察情况，建筑物北侧20米处有变压器西南侧水源驳接点，施工时需将水直接引入现场即可，确保道路畅通水电到位。 2)周围根据施工总体做好小区道路围挡，便于车辆通行。 3)做好施工和生活用水的排放工作。 4)做好职工进场三级教育及防扰民的教育准备工作。 5)现场设置“七版三图”，按有关标准要求搭设进场主出入口大门。并设立醒目标志等。 6)根据图纸设计要求，所有的材料提前联系货源。成品、半成品、特殊材料等按照施工进度做好调研计划及按部位进场用量计划。 7)按设计图纸做好钢筋放样和下料加工工作，全部钢筋在现场加工。 8)协同建设单位、监理单位做好现场监控测量及工程控制网点的交验工作。 9)根据季节需要，做好不同季节施工的各项准备工作。10)做好开工证、消防证、施工许可证、食堂防疫证、夜间施工证等有关证件的办理登记工作。有关证件的办理如下表:11)做好各种机械进场后的全部检查试运转工作，防止在施工中出现问题，影响正常使用。12）根据施工平面布置图和施工组织设计以及现场实际情况，提前恢复、完善各项大临设施及搅拌站的建设，并做好安装运作调试工作。材料机械提前进场进行施工现场平面管理准备。13）确定施工现场各类人员岗位责任制和有关规章制度，建立各单位台帐，并做好宣传工作，划分责任人，实行定岗定位管理。14）做好施工现场周围居民的工作。施工期尽量减少噪音，避免扰民，环保部门做好环保工作。15)做好施工现场的安全保卫工作。现场配置保安人员，值班时间，必须保证到位，夜间巡逻，重要部位（库房、木料堆放区）应由专人负责看护。16)准备工作一览表工作项目完成人工作项目完成人劳动力调配工 长现场临设土建工长委托加工计划材 料 室材 料材 料 员现场水电水电工长机械设备机 械 员防火器材安全室现场围挡安全室防尘防护安全室场外协调办公室职工入场教育安全员规章制度办公室钢筋放样钢筋工长模板放样木工工长二、施工现场临时用电：1)临电概况本工程临时用电高峰期将出现在地上结构施工阶段，此时将有7台塔吊、4台混凝土输送泵、相应振捣设备、电焊机、钢筋及木工加工设备等同时用电。2)负荷计算(1)现场高峰期主要施工用电设备配置表：序号设备名称型号规格数量单台额定功率（KW）额定功率（KW）1塔吊QZT637台704902 外用电梯SCD200/2004301203混凝土输送泵HTB-804602404插入式振动器HZ6-50201.2245 平板振动器BL1143126 蛙式打夯机H40043127 砂浆搅拌机JZC-35027.5158空压机47.5309电焊机MH-36/BX1-50-7 435KVA140 KVA10木工机械电锯/电刨2102011 消防水泵16612水、电加工场404013主体照明4040注：个别设备取平均值或按照常用型号估算。 (2)负荷计算 k1、k2、k3为需用系数，见表：用电设备数量（台）需要系数一般电动机3-10K10.711-300.630以上0.5加工动力设备0.5电焊机3-10K20.6室内照明K30.8Sj =1.051.1*(k1P1/COSf)+k2S2+k3S3Sj ：计算负荷或总容量（kVA）P1：电动机额定总功率（Kw）S2：电焊机额定总容量（KVA）S3：室内照明总容量（KW）COSf：电动机平均功率因数（0.650.75） (k1P1/COSf)=0.51189/0.7=305Kwk2S2=0.51189=595KVAk3S3 =0.840=32Kw因此，计算负荷Sj =1.051.1(k1P1/COSf)+k2S2+k3S3=1.05（305+595+32）=932KVA(3)变压器的选择:根据现场实际用电需要2台500KVA的变压器，能够满足要求。3)配电箱位置、电缆截面选择根据现场实际情况及供电安全的要求,现场的配电箱位置和电缆敷设详见平面布置示意图，电缆计算如下：I=k k1 P/UcosjhI:回路电流（A）k:安全系数（取1.1）k1：需用系数（动力系数0.40.6，焊机系数0.5-0.6，照明系数0.8-1.0）P：回路总功率（W）cosj:功率因数h：电动机平均效率U：三相电压380V变压器至配电箱L-1回路选用YJV224300+195电缆2根。变压器至配电箱L-2回路选用YJV224300+195电缆2根。一级箱至二级箱回路选用YJV224120+170电缆。电缆电压降核算：=P*L/C*S:电压降；规范允许电压降为5%P:回路总功率kWL:回路电缆长度mC:材料系数，铜芯电缆C=0.7S:电缆截面mm2经核算所有电缆电压降符合要求。4)电缆的敷设现场电缆采用埋地敷设。电缆沿电缆沟埋地敷设，深度70cm，电缆埋设时用沙土回填，上盖红砖抹砂浆。电缆过路必须穿钢管。所有用电单位使用三级箱取电。5)现场采用的接地形式及防雷接地设计方案一般各配电箱、电机、机械设备等所有不带电的金属外壳均应作可靠接地，接地电阻不大于10，如达不到要求，可由现场加接地极或加降阻剂等。接地应与现场配电室的接地系统可靠连接。接地装置的做法参见华北标或国标。施工现场内的塔吊安装防雷装置。加装避雷针，针长为12米。同时加装避雷针的机械设备所用的动力控制、照明、信号、通信等线路应采用钢管敷设。并将钢管和该机械设备的金属结构体作电气连接。接地电阻不得大于10。塔吊回路，在专用箱设置重复接地，接地电阻小于4W。接地体可采用50505长度2.5m的镀锌角钢，间隔5m打入地下。接地线采用404的镀锌角钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。6)临时用电系统的使用、管理与维护1.安全用电措施(1)专用箱必须从配电室单独引线，采用接地保护。(2)非安全电压线路须穿墙体预留洞进入楼层。(3)楼层照明灯具高度必须大于1.9m。(4)楼层配电箱必须安放在干燥通风的部位。(5)配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂物。(6)为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。(7)开关箱应由分配电箱配电。注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关电器控制两台以上的用电设备（含插座），以保证安全 。(8)开关箱内的开关电器的额定值与动作整定值应与用电设备相匹配。(9)流动配电箱的用电设备必须“一机、一闸、一漏电、一箱、一锁”为原则。做好防严禁一机多闸。漏电开关的漏电动作电流分级设置：A级分配箱：In100mA，Tn0.1s；B级分配箱：In50mA，Tn0.1s；C级分配箱：In30mA，Tn0.1s；手持电动工具、夯土电动机械、潮湿场所，活动箱内须采用In15mA，Tn0.1s；的漏电保护开关。 (10)电缆接头要牢固可靠，绝缘良好，并远离易燃、易爆场所。 (11)配电箱必须加锁，不得随意打开，并安装牢固，便于操作，箱内贴有线路系统图。(12)施工现场用电气设备实行三级漏电保护。(13)电器防火设施齐全。2.电气防火措施(1)严禁带电搬移配电箱。现场备1211干粉灭火器，并定期检查保持完好。(2)应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。(3)电气接线不得有压接不实现象，以免打火。(4)使用足够截面的电缆线，避免电缆发热引起火灾。(5)平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。(6)电气失火必须拉闸断电以防止火势蔓延。3.电工安全操作(1)从事电气作业人员必须持有效维护电工操作证件上岗，认真执行安全操作规程。(2)施工现场内严禁带电作业，停电操作时必须悬挂“禁止合闸、有人操作”安全标志。(3)从事电气操作应由两名电工共同承担。(4)夜间施工应有足够的照明。(5)严格执行作业范围规定，严禁违章作业。(6)电工作业前必须穿戴符合安全要求得劳动保护用品，并使用基本安全用具及必要工具。(7)每班前巡视检查一次，重点检查线路保护，漏电开关及保
