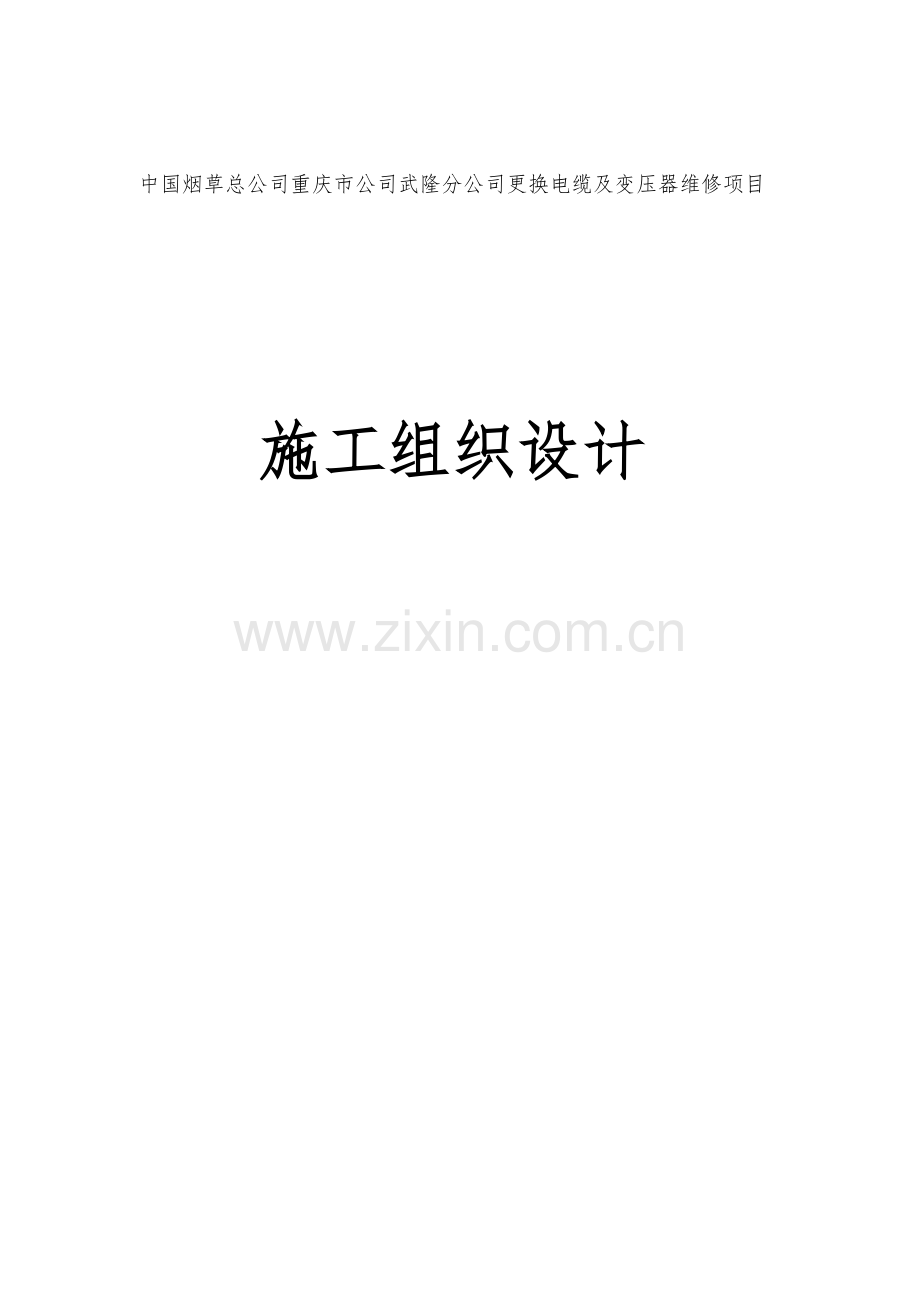

中国烟草总公司重庆市公司武隆分公司更换电缆及变压器维修项目

施工组织设计

一、编制依据及原则
（一）编制依据
1.招标人提供的招标文件；
2.招标人招标文件中所提供的《工程量清单》资料；
3.《电力工程施工技术规程》及相应的《质量检验评标准》；
4.本单位拥有的管理水平、技术及设备力量，多年积累的电力施工经验；
5.中国烟草总公司重庆市公司武隆分公司更换电缆及变压器维修项目现场及周围环境的调查所掌握有关资料。
（二）编制原则
1.单位工程合格率100%。
2.遵循招标文件各项条款要求，严格按照设计标准，现行施工规范和质量检验评定标准，正确组织施工，确保工程质量合格。
3.根据工期要求，抓住关键线路，合理安排施工进度，搞好工序衔接，达到均衡生产，在保证工程质量、安全的前提下，尽量缩短工期。
4.坚持实事求是的原则，在制定施工方案中，充分发挥我司专业化、机械化的施工优势，借鉴以往类似工程施工经验，坚持科学管理、精心施工，确保高速度、高质量、高效益地完成本合同段的施工建设。
5.科学合理配置资源，做到机械化作业、流水作业和标准化作业，合理配备劳动力资源，加强内部管理，降低工程成本，提高经济效益。
6.在满足业主各种要求的前提下，确保实现进度、质量、安全、环保的预期目标。
二、工程概况及主要工程数量
（一）工程简介：
本项目为中国烟草总公司重庆市公司武隆分公司更换电缆及变压器维修项目，工程地点位于巷口镇建设东路武隆县烟叶复烤厂厂区内。工程范围：武隆烟草分公司储运科2#库更换电缆；1#更换电缆320米；办公楼更换电缆；变压器维修（换变压油和垫子，更换跌落保险横担)。
(二)场地工程地质、水文条件：
本合同段位于武隆县烟叶复烤厂厂区内，雨水管网密布，无地下水；其地质为砂岩，原建筑物周边边坡已经过治理，场地平稳。
（三）气候条件
本合同段施工地区属亚热带海洋性季风气候，温暖潮湿，每年4-9月为汛期，降水量占全年的70∽77%，冬季降雨频繁，偶有降雪。
（四）工程承包范围及主要工程数量
本项目承包范围为更换电缆及变压器维修，内容包括砼电缆沟开挖、电缆更换、安装、砼敷设电缆、安全设施及排水沟涵等工程，主要工程数量为下表：
序号
名 称
单位
数 量
1
低压交联铠装电力电缆25×4芯
m
389.00
2
低压交联铠装电力电缆16×4芯
m
262.00
3
低压交联铠装电力电缆16×4芯（回线）
m
156.00
4
低压交联铠装电力电缆1.6×4芯
m
188.00
5
回线电缆沟开挖
m3
26.25
6
Φ80铁管
m
85.00
7
回线电缆沟恢复及砼包管
m3
25.72
8
低压交联铠装电力电缆16×4芯（回线）
m
179.00
9
400×600开关箱
个
8.00
10
电箱开槽及恢复
个
8.00
11
空开
个
24.00
12
铜鼻子
个
80.00
13
砼电缆沟开挖
m3
132.84
14
砼包管及路面恢复
m3
129.94
15
Φ100铁管
m
188.00
16
穿装电缆
工日
44.00
17
更换变压器油、垫子及铁落保险横担维护
项
1

三、施工管理力量及劳动力安排
（一）项目管理机构
根据合同任务和工期要求，立即组织成立施工现场管理机构，全面组织，实施本合同项目的管理。施工组织机构图见后。
（二）施工区段划分及人员配备
1、施工区段划分
根据本合同段任务分布状况和工期要求，我公司安排为三个施工段：
配电室至办公大楼为第一施工段，配电室至2号仓库为第二施工段，配电室至1号仓库为第三施工段。根据分项工程情况划分电缆沟开挖及砼施工队、电力安装施工队。
2、劳动力组织和人员配备
根据本合同项目分项工程施工强度和施工方法，通过计算分析汇总平衡，工种分为技术工和一般普工两种，其中技术工主要有施工机械、运输车辆司机、木工、电工、水泥工、石工、电焊工，依据施工进度计划及工程数量，投入本工程施工的劳动力按以下几点安排：
（1） 电缆沟槽以机械施工为主，人工配合；劳动力投入主要以机械 工、普工为主。
（2） 砼施工以机械施工为主，主要为机械工、运输工、石工、电工、模板工、普工。
（3） 电力电缆安装及变压器维修，以电工、焊工、普工等。
劳动力数量表
工 种
数 量
机械工
2
模板工
8
电工
10
石工
5
电焊工
2
普工
25
四、施工机械设备配置
根据本项目和主要工程数量，主要施工设备大体可为以下几类：
（1）砼开挖挖方机械；（2）填方机械；（3）砼施工机械；（４）安全设施施工机械。
五、施工组织方案
（一） 施工准备
为确保优质高效完成本项目的各项工程，自进场的第一天起，我司将统筹安排，科学调度，全面展开开工前的各项准备工作。
1、行政准备
为了能使各项工程的施工顺利进行，进场后，积极同业主及施工队伍等相关部门取得联系，主动征求各部门的意见和建议，在业主的帮助下，取得各方面的更多支持，使得本项目的施工能够在一个和谐、友好的氛围中顺利展开。
2、技术准备
（1）测量准备
开工前的定线复测是各项工程开工的前提，它对工程质量有着直接的影响，为确保复测精度，由对测量有着丰富经验的专职测量工程师负责，在现场交接主要控制桩点和获得相关的测量资料后，迅速组织对合同项目进行定位测量。视各项工程的实际情况，增设复测成果的护桩图，并书面上报监理和业主审核，并对前期开工的分项工程及路线边桩测量放样，为各分项工程的开工打下良好基础。
（2）技术资料准备
在项目总工的主持下，召集全体技术人员认真仔细地阅读、审核图纸，深入细致地领会设计意图，争取设计、监理单位对工程项目作更深一层的技术交底，编制分项工程的作业指导书；全面分析，统筹安排，科学分解工序，合理确定作业循环时间，制定严格的技术交底、技术管理和质检制度，准备好工程日志等各种记录簿和工程检查表格。
3、现场准备
在已具备 “三通一平”的前提下，安排人员、机械进行本项目内临时道路修筑，临时施工用电、水的搭接，为正式开工做好准备。
4、物资准备
物资部门在项目经理统一安排下，根据工程的轻重缓急，在业主等有关部门的监督下对急需物资进行采购。物资可分期、分批进场，以满足工程需要。
5、机械准备
① 挖掘机；
② 运输设备；
③ 其它机具。（具体详见机械设备表）
拟投入的主要施工机械设备表

序号
设备名称
型号规格
数量
国别或产地
制造年份
定额功率（kw）
生产能力
1
挖掘机
PC-200
1
日本
2015
1M3

2
装载机
ZL30F-II
1
成工
2014．6
1.5M3

3
运输车

1
红岩
2015．5
15T

4
翻斗车
T815
1
东风
2006
8T

5
吊车
QY8
1
徐工
2012
8T

6
发电机
康明期
1
福州
2015

30KW
7
大功率电锤

4
三明
2015

根据本项目的实际情况，各种机械按照计划准时进场。设备到位后，由机材部人员负责对所有设备进行全面检修调试。
拟投入材料试验、测量、质检仪器设备
序号
仪器设备名称
规格型号
单位
数量
备注
1
全站仪
DTM500
台
1

3
水准仪
南方DS3
台
1

4
砼试模
150﹡150﹡150
套
1

5
三米直尺
3米
把
1

6
磅秤
500KG
台
1

7
五米塔尺
5米
把
1

8
皮尺
50m
把
2

（二）、临时设施工程
经认真阅读图纸和现场考察，综合分析本合同工程的分布、工期及交通环境条件后，从节约用地和方便施工的原则出发，对临时工程进行规划，具体如下：
1、临时驻地：就近租房。
2、临时便道：
利用现有的厂区道路，并根据实际需要适时修筑。
3、 砼拌和站及预制场布置
混凝土全部使用商品混凝土，本项目不另外建砼拌和站，预制构件一律到就近的预制场加工购买。
4、施工用水及供电
施工现场按照建设单位提供的三通一平，我方只需在施工现场架设临时输电、输水线路并搭建备用发电机房即可保证施工用电用水的需要。
（三）、施工总体进度计划
1、总体计划安排的原则
本项目的施工总体计划，以招标文件和本承包人计划投入的资源（劳动力、机械设备、材料）为依据，以合同工期为前提，科学安排，保证重点、统筹兼顾，在确保工程质量、施工安全的大前提下，优化资源配置，挖掘人员和设备潜力，充分发挥本队综合优势，确保在合同工期内完成施工任务。在工程施工中，以组织均衡施工为基本方法，抓住少雨季节，采用平行、流水、交叉等作业方法超前动作。
2、总工期
本合同计划总工期为60日历天，计划开工日期暂定为2016年9月1日，完工日期为2016年10月30日。
3、施工进度计划（后附施工进度计划横道图）
1）施工准备：2016年9月1日∽2016年9月5日
2）电缆沟开挖砼路面及土石方：2016年9月5日∽9月20日
3）电缆沟沟壁砼浇筑：2016年9月15日∽9月30日
4）电缆桥架及钢质线管架设：2016年9月30日∽10月10日
5）电缆安装及砼敷设：2016年10月5日∽2016年10月20日
6）变压器维修：2016年10月10日∽10月20日
7）砼路面恢复：2016年10月20∽10月25日
8）项目自检及收尾工程：2016年10月25日∽2016年10月30日
（四）、主要工程项目施工方案及施工工艺
1、总体施工方案
总的施工原则是先地下后地上，即先进行电缆沟涉及的砼及土石方开挖、沟壁砼浇筑，然后进行桥架、电缆安装，最后维修变压器及砼路面恢复。
2、电缆沟工程
（1）施工准备
1）施工测量
首先要对电缆沟高程、走向、中线、边线进行测设，施工过程测量及完工复测。
2）防水、排水
施工前做好各种防水、排水设施，并保持其处于良好的排水状态。
（2）电缆沟
1）电缆沟开挖
按设计走向及长度、宽度的要求，并听从业主、监理的现场指挥。
2)混凝土地面需先放线，用混凝土切割机将地面切出足够满足开挖要求的宽度，将混凝土地面清除后，再开挖沟槽。
3)电缆沟沟壁砼支护
按设计标准，采用人工配合机械化施工作业，严格按规定施工。
4）电缆沟施工工艺
工艺流程分为“三阶段、三区段、五流程”，
“三阶段”为：准备阶段→施工阶段→竣工阶段
“三区段”为：配电室至办公大楼→配电室至2号仓库→配电室至1号仓库。
“五流程“为：施工准备→基底处理→沟壁砼浇筑→检测签证→路面恢复。
3、 电缆安装工程
（1）作业准备
a.作业人员配备表
工序名称
工作人数
负责人数
监护人数
熟悉施工现场并做好作业前的准备工作
4
1
1
电缆支架制作和电缆管配制预埋
4
1
1
电缆支架和桥架安装
6
1
1
电缆敷设
15
3
1
电缆头制作
5
1
1
b.主要工具及仪器仪表配置表
序号
名称
规格/编号
单位
数量
备注
1
电缆放线架（千斤顶）

套
4
带钢管轴
2
滑轮托架

个
10

3
电动锯

台
1

4
钢锯

把
4

5
液压钳
240mm
套
1

6
电工常用工具

批
2

7
电缆剪

把
3

8
兆欧表
1000V、2500V
把
各1

9
电风筒
2000W
台
3

10
数字万用表
MF500
台
1

11
钢卷尺
50m
把
1

12
钢卷尺
3m
把
1

13
对讲机

台
3

14
施工手套

双
50
根据需要增添
15
交流焊机
380V18KW
台
1

16
面罩、焊把、电焊手套

套
1

17
金属切割机
380V
台
1

18
鎯头

个
1

19
磨光机

台
1

20
钢尖形撬杠

根
3

（2）作业流程
电缆支架制作、电缆管配制预埋→熟悉施工现场做好电缆支架、电缆管、电缆及其工机具材料等准备→电缆支架、桥架安装→电缆敷设→电缆头制作→ 结束。
（3）作业方法
1）熟悉施工现场并做好作业前的准备工作→检查现场的电缆支架安装前应具备的条件→检查预埋件安装是否牢固→检查现场的电缆沟施工是否已结束，电缆沟排水是否畅通→检查成盘电缆到货后外观是否完好，出厂资料是否齐全，用1000V绝缘电阻表测试电缆芯之间及对屏蔽层和铠装层的绝缘电阻，电阻值应符合规定要求，试验完毕必须放电。
2）电缆支架制作安装、电缆管配制预埋
A.电缆支架制作、电缆管制作
a.按设计要求尺寸下料；电缆支架用钢材必须先经平直方可下料，下料应使用型材切割机，不得用电、火焊切割。切口卷边、毛刺应打磨掉。下料后的钢材如有明显变形，则应再次进行校平直。组焊时，应采用样板台组焊，以提高工效和保证质量。立柱与横撑连接处应用满焊缝，焊缝应均匀。焊接后，应及时清除焊渣和药皮。电缆管按现场电气设备就位后的实际地点进行弯制，加工好的支架、电缆管按设计要求进行防腐处理。
b.铅合金桥架及玻璃钢支架由厂家制作供货。
B.电缆支架、桥架安装
电缆支架应安装牢固，横平竖直；托架支吊架的固定方式应按设计要求进行。各支架的同层横档应在同一水平面上，其高低差不应大于5mm，托架支吊架沿桥架走向左右的偏差不应大于10mm。 在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
组装后的钢结构竖井，其垂直偏差不大于其长度的2%；支架横撑的水平误差不应大于其宽度的2%；竖井的对角线的偏差不应大于其对角线长度5%； 对于采用铅合金或玻璃钢的支架,安装步骤相同,在固定及连接时采用螺栓连接。
竖井内的安装:a.当采用角钢进行安装时,先将设计开列的槽钢焊接于预埋件上作为支柱，然后在支柱上焊接竖井支架，支架焊接应牢固，并做到横平竖直，垂直和水平误差应符合规程规范要求。b.当采用桥架进行安装时，先进行预组装，对照桥架的固定眼孔位置在基础上锚孔，移开桥架，安装膨胀螺栓，再进行桥架组装，校正水平、垂直度符合规范要求后，紧固螺栓。
C.电缆支架、桥架接地
电缆支架之间应用扁钢或铜导线连接。电缆支架、桥架的起始端和终点端应与变电站主地网可靠连接。电缆桥架连接部位采用两端镀锡铜鼻子的铜导线连接。与接地网或接地干线连接的材料，其规格应符合要求。
D.电缆保护管的预埋
根据图纸及电气设备的机构箱、端子箱的实际情况确定电缆管的位置及尺寸，以及弯制电缆管和加长电缆管，电缆管埋入地下后，可用U型卡子固定在花角铁上或用钢管打桩焊接固定，为了不防碍主体设备的拆卸，电缆管不宜敷设到待接设备的端子箱、机构箱、设备接线箱的跟前；需加用一段金属软管或者阻燃塑料管进行过度。管口离设备电缆接线箱的距离为300mm~400mm。电缆管、金属软管及接头安装完成后由技术员负责自检。电缆管预埋敷设或安装完后暂时不进行穿电缆等下一步工作，临时进行封口。
E.电缆敷设
a.敷设前检查电缆型号、电压等级、规格、长度应与敷设清单相符，外观检查电缆应无损坏。
b.电缆敷设时应必须按区域进行，原则上先敷设长电缆，后敷设短电缆，先敷设同规格较多的电缆，后敷设规格较少的电缆。尽量敷设完一条电缆沟，再转向另一条电缆沟，在电缆支架敷设电缆时，布满一层，再布满另一层。 按照电缆清册逐根敷设，敷设时按实际路径计算每根电缆长度，合理安排每盘电缆的敷设条数。
c.敷设完一根电缆,，应马上在电缆两端及电缆竖井位置挂上临时电缆标签。
d.电缆明敷设时，至少应加以固定的部位如下：垂直敷设，电缆与每个支架接触处应固定；水平敷设时，在电缆的首末端及接头的两侧应采用电缆绑扎带进行固定，此外电缆拐弯处及电缆水平距离过长时，在适当处亦应固定一、二处。
e.电缆敷设时应排列整齐，不宜交叉，电缆沟转弯、电缆层井口处电缆弯曲弧度一致、顺畅自然。
f.电缆在各层桥架布置应符合高、低压，控制电缆分层敷设，并按从上至下高压、低压、控制电缆原则敷设，不得将电力电缆及控制电缆混在一起。 机械敷设电缆的速度不宜超过15m/min，牵引的强度不大于7Kg/mm2，电缆转弯处的侧压力不大于3kN/m2。
g.金属保护管不宜有中间口，如有中间口应用阻燃软管连接，不用软管接头，保护管端用塑料带或自粘胶带包裹固定。金属保护管至设备或接线盒之间用阻燃软管连接，两头用相应的接头连接。
h.高压电缆敷设过程中为防止损伤电缆绝缘，不应使电缆过度弯曲，注意电缆弯曲的半径，防止电缆弯曲半径过小损坏电缆。电缆拐弯处的最小弯曲半径应满足规范要求，对于交联聚乙烯绝缘电力电缆其最小弯曲半径单芯为直径的20倍，多芯为直径的15倍。
i.高压电缆敷设时，在电缆终端和接头处应留有一定的备用长度，电缆接头处应相互错开，电缆敷设整齐不宜交叉，单芯的三相电缆宜放置“品”字型，并用相色缠绕在电缆两端的明显位置。
j.电缆敷设应做到横看成线，纵看成行，引出方向一致，余度一致，相互间距离一致，避免交叉压叠，达到整齐美观。
k.高压电缆固定间距符合规范要求，单芯电缆或分相后各相终端的固定不应形成闭合的铁磁回路，固定处应加装符合规范要求的衬垫。
m.电缆敷设完后，应及时制作电缆终端，如不能及时制作电缆终端，必须采取措施进行密封，防止潮湿。
n.电缆敷设完固定后，应恢复电缆盖板或填土，电缆穿墙或地板时，电缆敷设后，在其出口处必须用耐火材料严密封。
F.电缆头制作安装
a.高压电缆头的制作须严格按照材料说明书要求进行，要注意电缆线芯对地距离应不小于125㎜；电缆头的制作过程应一次完成，以免受潮。
b.高压电缆头接地应将钢铠和铜屏蔽分开接地，并作出标识，单芯电缆在一端接地即可但为了方便试验及其他原因，另一端接地线亦要引出。
c.控制电缆制作时，电缆头开头尺寸和制作高度要求一致，制作样式统一。
d.在剥除电缆外护套时，屏蔽层应留有相应长度，以便与屏蔽接地引出线进行连接。各层间进行阶梯剥除。
e.控制电缆头的接地线采用4mm多股铜芯线，焊接接地线时要采取防护措施，防止温度过高损坏芯线绝缘。
f.电缆头制作时所使用的热缩管采用统一长度加热收缩而成。电缆的直径应在所用热缩管的热缩范围之内。电缆头在套入热缩管前，可在开头处缠绕几层聚乙烯带，然后套入热缩管加热，这样使制作出来的电缆头比较饱满、圆滑，工艺美观。当使用聚乙烯带包电缆头时，要求缠绕密实、牢固可靠，缠绕长度一致。一个二次设备内的电缆头套的颜色要求一致。
六、确保质量、工期、安全、环保的主要措施
（一）质量保证体系及质量保证措施
1、 质量目标及保证体系
（1） 具体质量目标……单位工程合格率100%，完全满足业主的要求。
（2） 质量承诺：工程验收质量达到合格等级。
（3） 本承包人已建立了健全的质量保证体系，在推行全面质量管理的过程中积累了一定的经验，为实现本工程的目标，我们将进一步完善质量管理体系，提高质量管理水平。本工程实行三级质量管理体系，严格按照跟踪检测、复检、抽检三个等级对每个施工环节进行行之有效的质量监控。
（4） 质量保证体系框图见附表
2、 保证工程质量的管理制度和措施
（1） 建立健全各项管理制度
我司在多年的工程实践中，建立和不断完善了一整套工程质量管理制度，通过此制度保障，建造了许多优质工程，在此标段工程实施中，我们继续执行和不断完善以下有效制度。
1） 质量责任制度
2） 质量挂牌奖惩制
3） 开工报告审批制
4） 设计文件复核制
5） 测量双检制
6） 分阶段技术交底制
7） 工程试验检测制
8） 混凝土施工开盘制
9） 分项工程质量评定制
10） 验工质量签证制
11） 质量教育检查制
12） 事故处理报告制
13） 工程质量定期回访制
（2） 设立质量监查专职人员，制定质量检查监督制度
（3） 每一道工序、每一作业班组指定兼职质量员，将质量缺陷消灭在萌芽之中。
（4） 主动接受业主质量监督和监理工程师的监理，积极为现场设计人员和监理工程师的工作生活提供便利条件。
（5） 实施领导挂牌工程，抓点带面，保证全段创优工程的实现。
（6） 强化施工过程管理，确保工程质量
① 对项目主要管理人员选配水平高，经验丰富，业绩优良的人员担任，各项工程安排具备专业资格的专业队伍承担施工。对施工管理人员和特殊工种工作人员实施持证上岗制度，保证人员素质满足工程创优需要。
② 对施工的每道工序必须要有施工技术交底书。对施工草图、配料单等，都必须复核无误后再下发。并注意内业资料的收集整理（签证、变更检查记录、各类报表等）以利于工程竣工后，文整工作的同步结束。
（二） 保证工期的主要措施
1、 工期目标
详见“工程施工总体进度计划”
保证工期的主要措施
（1） 成立精干高效的指挥机构，抓紧抓好施工前准备工作。
（2） 施工组织不断优化，实行网络化管理
① 以施工组织设计为依据，不断进行改进、优化，使劳动力的组织、机具设备的配备更趋合理和完善。
② 对工程交叉和施工干扰加强指挥与协调，及时调整工序和调动人、财、物、机，保证工程的连续性和均衡性。
③ 灵活掌握作业时间，充分保证工作效率。
④ 不断加强作业工序调研工作，从加强工序衔接管理入手，不断提高工作效率。
（3） 保障后后勤和材料供应
① 对本工程所需材料做到有组织、有计划地进行采购与供应，并做好材料的储备工作，保证施工用料。
② 做好后勤保障，努力保障人、财、物、机的供给，为顺利完成施工任务提供良好的后勤保障。
（三） 保证安全、环保的主要技术措施
1、 安全目标
本工程安全生产目标，实现“五无”、“三控制”。
（1） 实现“五无”：即无重大作伤亡事故、无重大行车和特大交通事故、无重大火灾事故、无爆炸事故。
（2） “三控制”：员工因工死亡率控制在0，重伤率控制在0.2%以下，负伤频率控制在0.5%以下。
2、 安全保障检查程序（附表）
3、 保证安全的主要措施
（1） 组织保证措施
A、 建立安全生产领导小组，强调“管生产必须安全”的生产原则，推行全员安全生产责任制。
B、 各生产单位成立第一负责人为核心的安全领导小组，以管理人员和专职安全员为骨干，推行全员安全生产责任制。
（2） 管理保证措施
加强宣传教育工作，强化全员安全意识，建立安全保证体系，使安全管理制度化，教育经常化。
A、 在安排、检查、落实施工任务的同时，必须兼顾和保证安全工作，把安全贯穿于施工全过程。
B、 坚持定期的安全教育、讲话和检查制度，设立安全监督岗，支持和发挥群专安全人员的作用。
C、 加强制度建设，和主要负责人员签订安全协议。
D、 制定安全文明施工组织设计，实行安全技术交底制度。
E、 装卸、运输盘时，应有防止电缆盘在车上滚动的措施，盘上的电缆头应固定好，滚动电缆盘的地面应平整，破损的电缆盘不得滚动，滚动电缆盘时注意防止电缆盘压脚。敷设电缆时，电缆盘应架设牢固平稳，盘边缘与地面的距离不得小于100mm。
F、 在开挖直埋电缆管的沟道时，应取得有关地下管线等的资料，否则在施工时采取措施，加强保护。只有在确知地下无其他管线时方可用机械开挖。
G、 敷设电缆应由专人指挥，统一行动，并有明确的联系信号，不得在无指挥信号时随意拉引；机械敷设电缆的速度不宜超过15m/min。
H、 在高处敷设电缆时，应做好高处作业措施，直线站在梯式电缆架上作业时，应核实其强度是否足够，否则应采取加固措施，严禁攀登组合式电缆和吊架。
I、 电缆通过孔洞、管子或楼板时，两侧必须设监护人，入口侧应防止电缆被卡或手被带入孔内，出口侧的人员不得在正面接引。敷设电缆时，拐弯处为施工人员应站在电缆外侧。敷设电缆时，临时打开的隧道孔应设遮栏或标志，完工后立即封闭。不得在电缆上攀吊和行走。
J、 建立环境保护制度并落实责任到人
本项目主要影响环境因素为废铁件、焊条头、废电缆盘、废电缆皮、废漆刷、废漆桶，造成环境污染，资源浪费并影响文明施工。
环境影响控制：废铁件、焊条头、废漆刷、废漆桶及时回收并集中分类堆放在统一处理。
爱护站内绿化，施工中不得随意踩踏草坪；施工场所严禁吸烟。

质量管理组织机构图

项目经理

项目总工程师

工程质检部
工地试验室
物资设备部

各施工队队长

质量检查工程师

各工班（组）长、兼职质量检查员

操作人员自检、互检、交接检及QC小组

质量保证工作体系

质量保证工作体系

产品形成过程的质量控制体系
思想工作体系
组织保证体系

对设计图纸的质量审核

施工准备阶段的质量控制

材料、设备的质量控制

施工过程的质量控制

使用过程的质量控制
项目经理

总工

项目技术质检科

测量

工长、测工、实验

预防为主

质量第一

满足用户需要

计量工作

标准化

质量管理信息系统（即质量的检查与反馈）

质量管理目标的实现

质量检查程序图

各施工班组

重
新
自 合 整 施
检 格 改 工
各施工班组领工员

不合格 不
合格 合
格
施工班组主管工程师
试验员

不
合
合格 格

项目经理部质检工程师

合格

驻地监理工程师

施工队队长或主管工程师

项目经理部质检工程师

领工员

安全环保保障组织机构图
项目经理

项目总工程师

工程质检部主任
办公室主任

各施工队队长

安全制检工程师

各工班（组）长、兼职安全员

操作人员自检、互检、交接检

安全环保保障检查程序图

各施工班组

各施工队领工员

合 不
格 合
格

施工队主管工程师
各施工队技术室

不
合 合
格 格
项目经理部安全工程师

合
格
施工队队长或主管工程师

通
知
领工员

保证工期组织机构图

项目经理部

项目经理部工期保证小组

项目经理（组长）

项目总工程师

各职能部门负责人
施工技术人员

施工作业层

工班长
领工员

操作工人

项目名称：中国烟草总公司重庆市公司武隆分公司更换电缆及变压器维修项目
序号
工作内容
施工日期（年、月、日）
2016年9月
2016年10月

1
5
15
20
25
30
1
5
10
15
20
25
30

1
施工准备

2
电缆沟砼路面及土石方

3
电缆沟沟壁砼浇筑

4
电缆桥架及钢质线管架设

5
电缆安装及砼敷设

6
变压器维修

7
砼路面恢复

8
项目自检及收尾工程

施工进度计划横道图
