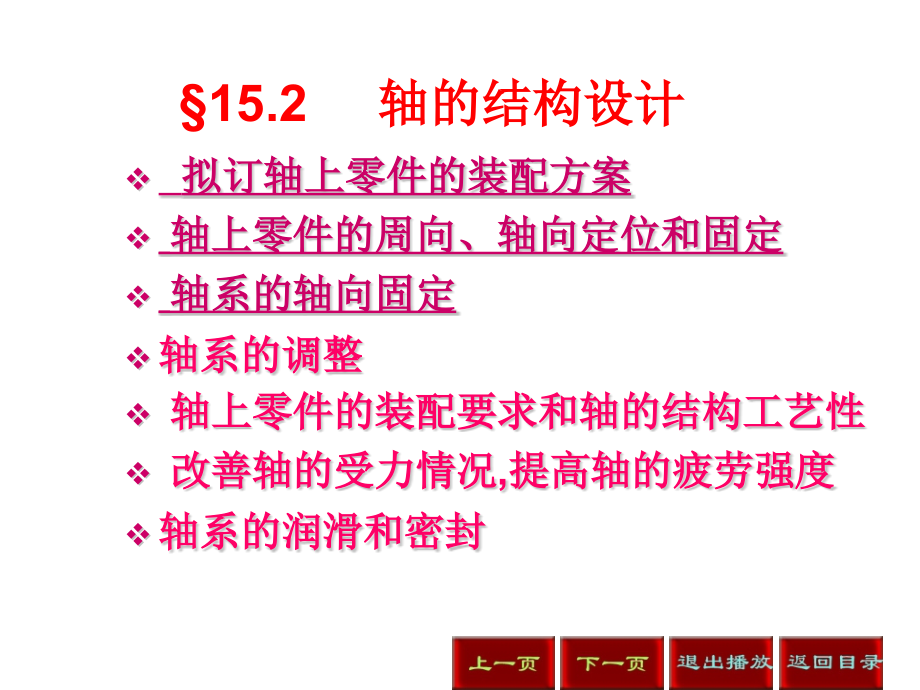

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,拟订轴上零件的装配方案,轴上零件的周向、轴向定位和固定,轴系的轴向固定,轴系的调整,轴上零件的装配要求和轴的结构工艺性,改善轴的受力情况,提高轴的疲劳强度,轴系的润滑和密封,15.2,轴的结构设计,15.2,轴的结构设计,一,、,拟订轴上零件的装配方案,15.2,轴的结构设计,二、轴上零件的周向、轴向定位和固定,轴向定位的方法,轴肩与轴环定位：多用于轴向力较大的场合,套筒定位：多用于两个零件之间的定位。,圆螺母定位和固定：可承受大的轴向力，一般用于轴端零件的固定。（注意：防松结构）,轴端挡圈固定：用于轴端零件的固定。,其它：用于较小轴向力的场合。如：弹性挡圈、紧定螺钉、锁紧挡圈、圆锥面定位等。,轴承端盖定位：一般也用于整个轴系的轴向定位,键、花键、销、紧定螺钉、过盈配合、成型联接等。,定位,使轴上的零件保持准确的工作位置，防止轴上零件受力时发生轴向或周向的相对运动。,周向定位：,1.,轴肩与轴环定位,轴向定位,2.,套筒定位,3,、圆螺母定位,轴向定位,4,、轴端挡圈定位,轴向定位,5,、端盖定位,轴向定位,6,、其他,:,弹性挡圈定位,轴向定位,轴向定位,6,、其他,:,紧定螺钉,定位,常用方法,:,1,、采用平键、花键、紧定螺钉,和销联接；,2,、采用过盈配合联接；,3,、采用成形联接；,零件的周向固定,1.,双支点单向固定,二,、,轴系的轴向固定,2.,单支点双向固定,用于细长轴；跨距大；温升大时轴的固定,2.,单支点双向固定,用于细长轴；跨距大；温升大时轴的固定,2.,单支点双向固定,3.,两端游动,:,用于人字齿轮的轴的固定,垫片,圆螺母,三,、,轴系的调整,圆螺母,调整盘,螺纹端盖,调整螺钉,调整垫片,四,、,轴上零件的装配要求和轴的结构工艺性,轴的工艺包括：,1,、当轴上某段需要车削螺纹或磨削加工时，应留有退刀槽或砂轮越程槽。,2,、平键联接时，轴径相近时键槽尺寸相同，且沿同一母线布置。,3,、为便于装配，应设计倒角，过盈配合要有导向锥面。,4,、为减少加工工时，应有轴径相近处设计相同尺寸的圆角、倒角、键槽、退刀槽和越程槽。,五,、,改善轴的受力情况,提高轴的疲劳强度,六,、,轴系的润滑和密封,1.,接触式密封,毡圈,唇形密封圈,2.,非接触式密封,缝隙密封,甩油密封,2.,非接触式密封,曲路密封（迷宫密封）,估算轴径 初步结构设计 按弯扭组合强度计算 修正结构设计 绘制工作图,总结：轴结构设计的步骤,
