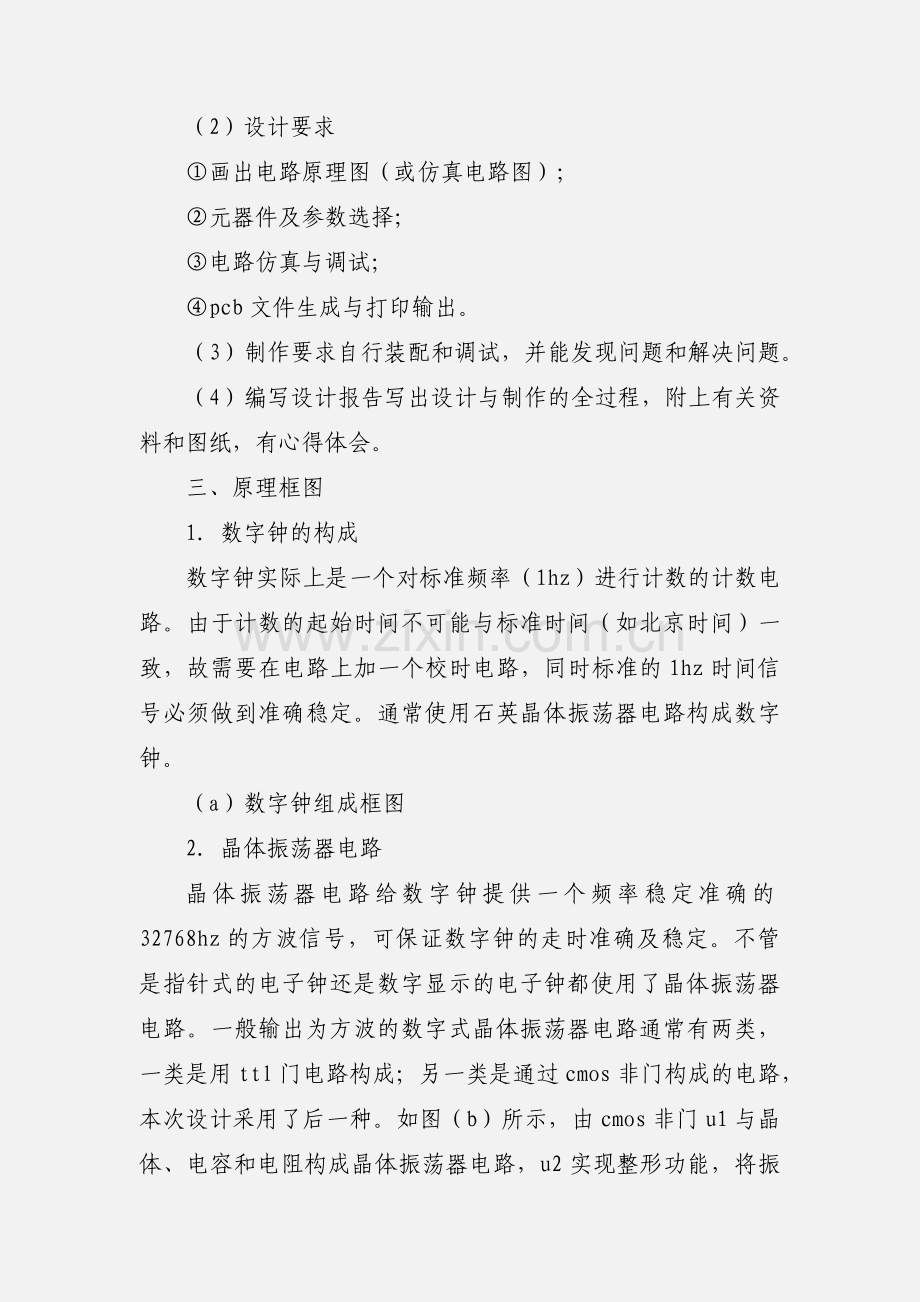

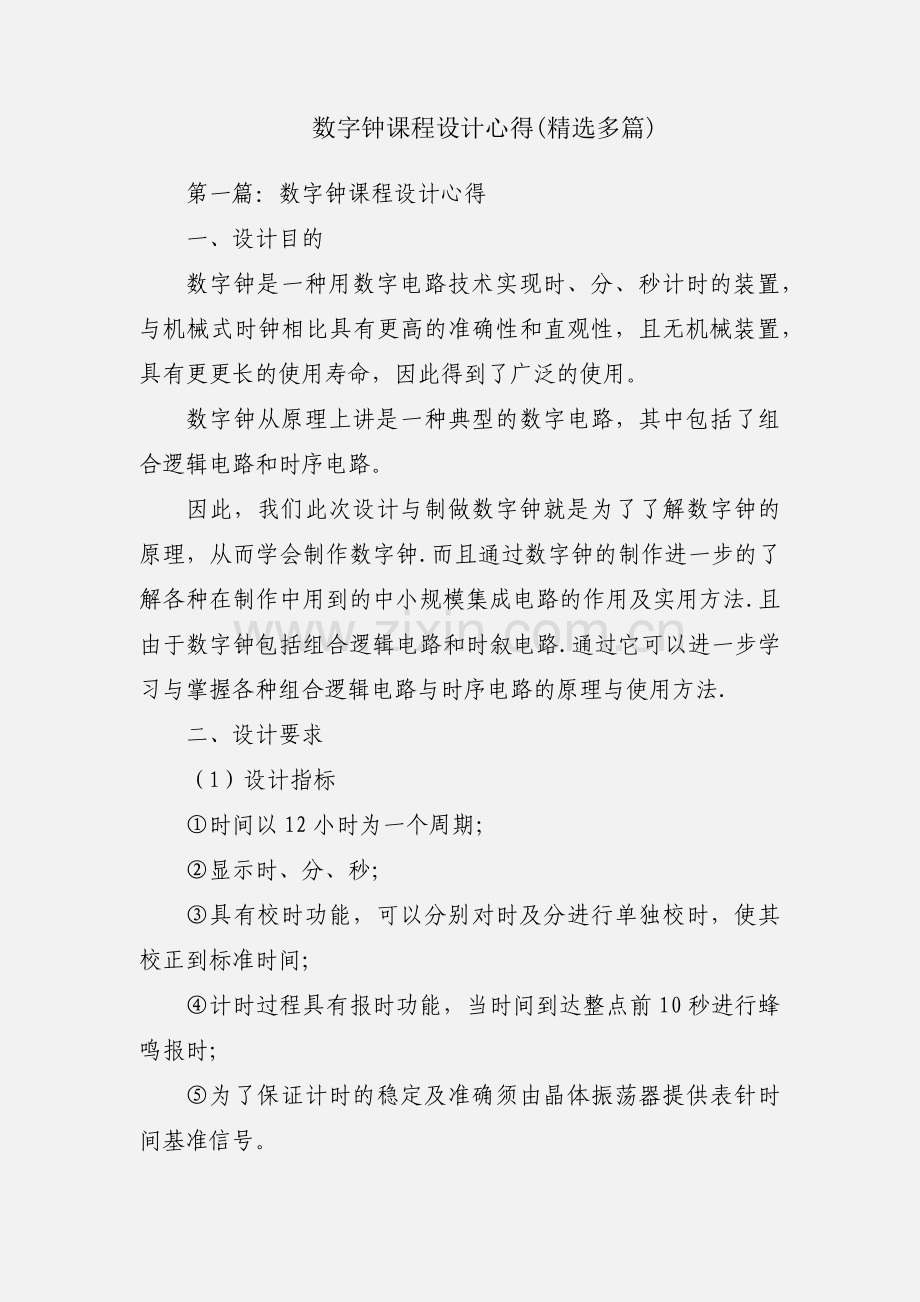

数字钟课程设计心得(精选多篇)第一篇：数字钟课程设计心得一、设计目的 数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。 数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。 因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法. 二、设计要求 （1）设计指标 时间以12小时为一个周期； 显示时、分、秒； 具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； 计时过程具有报时功能，当时间到达整点前10秒进行蜂鸣报时； 为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。 （2）设计要求 画出电路原理图（或仿真电路图）； 元器件及参数选择； 电路仿真与调试； pcb文件生成与打印输出。 （3）制作要求自行装配和调试，并能发现问题和解决问题。 （4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。 三、原理框图 1数字钟的构成 数字钟实际上是一个对标准频率（1hz）进行计数的计数电路。由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1hz时间信号必须做到准确稳定。通常使用石英晶体振荡器电路构成数字钟。 （a）数字钟组成框图 2晶体振荡器电路 晶体振荡器电路给数字钟提供一个频率稳定准确的32768hz的方波信号，可保证数字钟的走时准确及稳定。不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。一般输出为方波的数字式晶体振荡器电路通常有两类，一类是用ttl门电路构成；另一类是通过cmos非门构成的电路，本次设计采用了后一种。如图（b）所示，由cmos非门u1与晶体、电容和电阻构成晶体振荡器电路，u2实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。输出反馈电阻r1为非门提供偏置，使电路工作于放大区域，即非门的功能近似于一个高增益的反相放大器。电容c1、c2与晶体构成一个谐振型网络，完成对振荡频率的控制功能，同时提供了一个180度相移，从而和非门构成一个正反馈网络，实现了振荡器的功能。由于晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确。 一、设计目的 数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。 数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。 因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法.二、设计要求 （1）设计指标 时间以12小时为一个周期； 显示时、分、秒； 具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； 计时过程具有报时功能，当时间到达整点前10秒进行蜂鸣报时； 为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。 （2）设计要求 画出电路原理图（或仿真电路图）； 元器件及参数选择； 电路仿真与调试； pcb文件生成与打印输出。 （3）制作要求自行装配和调试，并能发现问题和解决问题。 （4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。 三、原理框图 1数字钟的构成 数字钟实际上是一个对标准频率（1hz）进行计数的计数电路。由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1hz时间信号必须做到准确稳定。通常使用石英晶体振荡器电路构成数字钟。 （a）数字钟组成框图 2晶体振荡器电路 晶体振荡器电路给数字钟提供一个频率稳定准确的32768hz的方波信号，可保证数字钟的走时准确及稳定。不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。一般输出为方波的数字式晶体振荡器电路通常有两类，一类是用ttl门电路构成；另一类是通过cmos非门构成的电路，本次设计采用了后一种。如图（b）所示，由cmos非门u1与晶体、电容和电阻构成晶体振荡器电路，u2实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。输出反馈电阻r1为非门提供偏置，使电路工作于放大区域，即非门的功能近似于一个高增益的反相放大器。电容c1、c2与晶体构成一个谐振型网络，完成对振荡频率的控制功能，同时提供了一个180度相移，从而和非门构成一个正反馈网络，实现了振荡器的功能。由于晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确。 （f）带有消抖电路的校正电路 6整点报时电路 电路应在整点前10秒钟内开始整点报时，即当时间在59分50秒到59分59秒期间时，报时电路报时控制信号。 当时间在59分50秒到59分59秒期间时，分十位、分个位和秒十位均保持不变，分别为5、9和5，因此可将分计数器十位的qc和qa、个位的qd和qa及秒计数器十位的qc和qa相与，从而产生报时控制信号。 报时电路可选74hc30来构成。74hc30为8输入与非门。 四、元器件 1四连面包板1块（编号a45） 2镊子1把 3剪刀1把 4共阴八段数码管6个 5网络线2米/人 6cd4511集成块6块 7cd4060集成块1块 874hc390集成块3块 974hc51集成块1块 1074hc00集成块4块 1174hc30集成块1块 1210m电阻5个 13500电阻14个 1430p电容2个 1532.768k时钟晶体1个 16蜂鸣器10个（每班） 1）芯片连接图 1)74hc00d2)cd4511 3)74hc390d4)74hc51d 2面包板的介绍 面包板一块总共由五部分组成，一竖四横，面包板本身就是一种免焊电板。 面包板的样式是： 面包板的注意事项： 1面包板旁一般附有香蕉插座，用来输入电压、信号及接地。 2上图中连着的黑线表示插孔是相通的。 3拉线时，尽量将线紧贴面包板，把线成直角，避免交叉，也不要跨越元件。通过这次学习，让我对各种电路都有了大概的了解，所以说，坐而言不如立而行，对于这些电路还是应该自己动手实际操作才会有深刻理解。 3对设计的建议 我希望老师在我们动手制作之前应先告诉我们一些关于所做电路的资料、原理，以及如何检测电路的方法，还有关于检测芯片的方法。这样会有助于我们进一步的进入状况，完成设计.机械课程设计心得体会责任第二篇：数字钟课程设计程序#includevoid chuanshu(void);void shuchu(void);void saomiao(void);void delay (void);unsigned int t;unsigned char m;unsigned char shi,fen,miao;unsigned char code duan=0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90;unsigned char code )机也应用极其广泛。通过这次课程设计，我掌握了常用元件的识别和测试；熟悉了常用仪器、仪表；了解了电路的连线方法；以及如何提高电路的性能等等。我相信在接下来的日子里，我会更深刻地去研究它，发掘它。在这次的实训里，我觉得过得很充实。实训，不仅培养了我们独立思考、动手操作的能力，在各种其它能力上也都有了提高。更重要的是，在实验课上，我们学会了很多学习的方法。而这是日后最实用的，真的是受益匪浅。要面对社会的挑战，只有不断的学习、实践，再学习、再实践。这对于我们的将来也有很大的帮助。以后，不管有多苦，我想我们都能变苦为乐，找寻有趣的事情，发现其中珍贵的事情。汗水，是我们努力的过程，更是成功的使者。它是希望的凝聚。回首此次实训，我们真的学到了很多很多。巩固了以前所学过的知识，将理论与实际结合起来，不断提高自己的实际动手能力和独立思考的能力，并学会去使用知识。当然不仅仅是这些课本 上 的 知 识，更要 的 是 一 些 课本上没 有但 是也很 重 要 的 知 识 。 像是团队合作精神等。当我们都已经走入了社会，在某个阳光明媚的夏日，午后醒来，突然想起大学经历的时候，回忆起这些泛着汗水的时光的时候，定然会被我们的团队感动。成功后会很喜悦，但过程一样令我们回味无穷。此次设计也让我明白了思路即出路，学问学问，有学必问。只要认真钻研，动脑思考，动手实践，就没有弄不懂的知识。亲历亲为，亲手实践才是硬道理。希望这样的实训能够继续下去，并不断地前进，帮助更多的学生更好地学习单片机，并能够在使用中发现它的无穷魅力！201*年1月13日
