岷江都江堰市龙溪河水毁修复工程 水务局应急抢险队

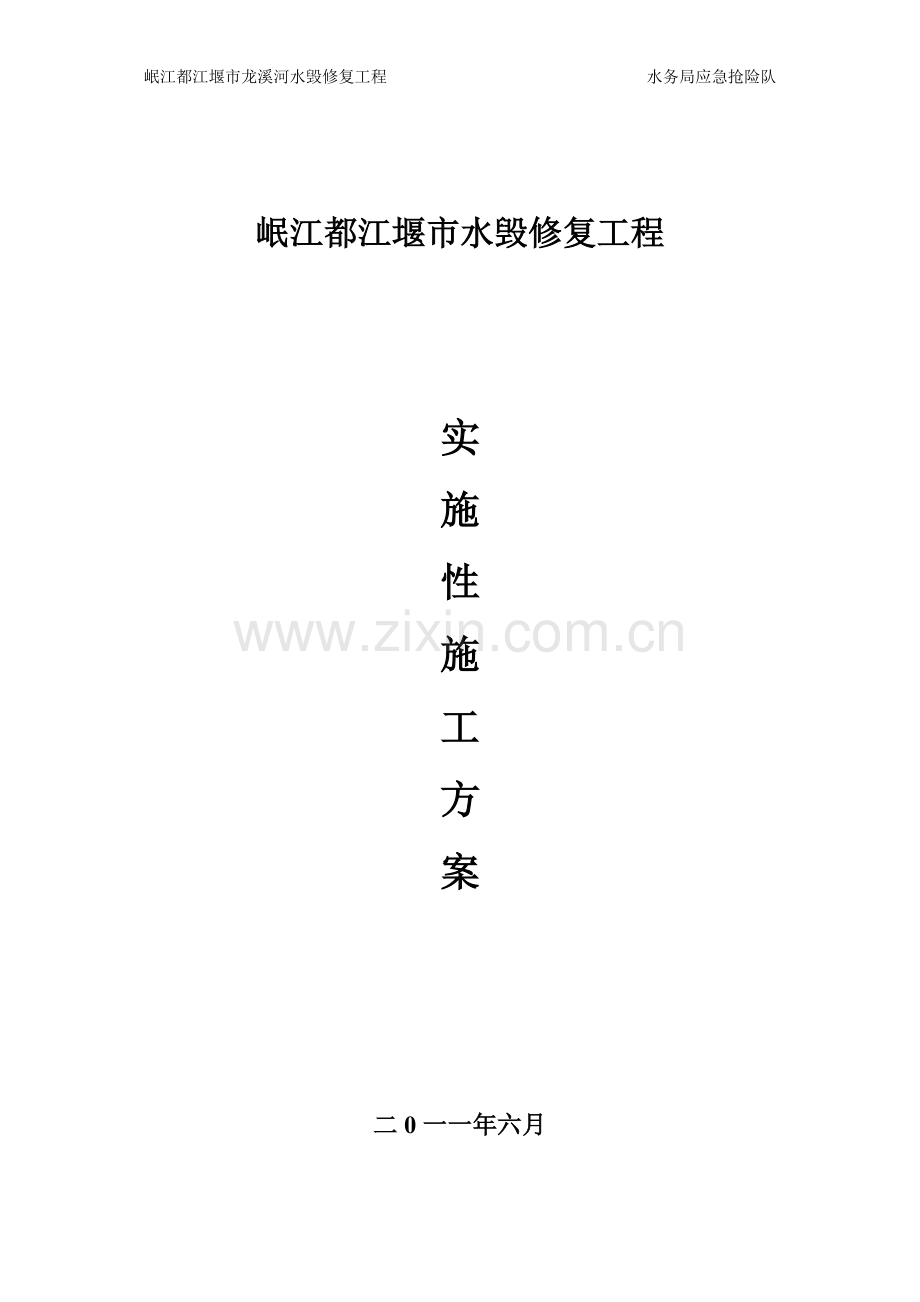

岷江都江堰市水毁修复工程

实
施
性
施
工
方
案

二0一一年六月

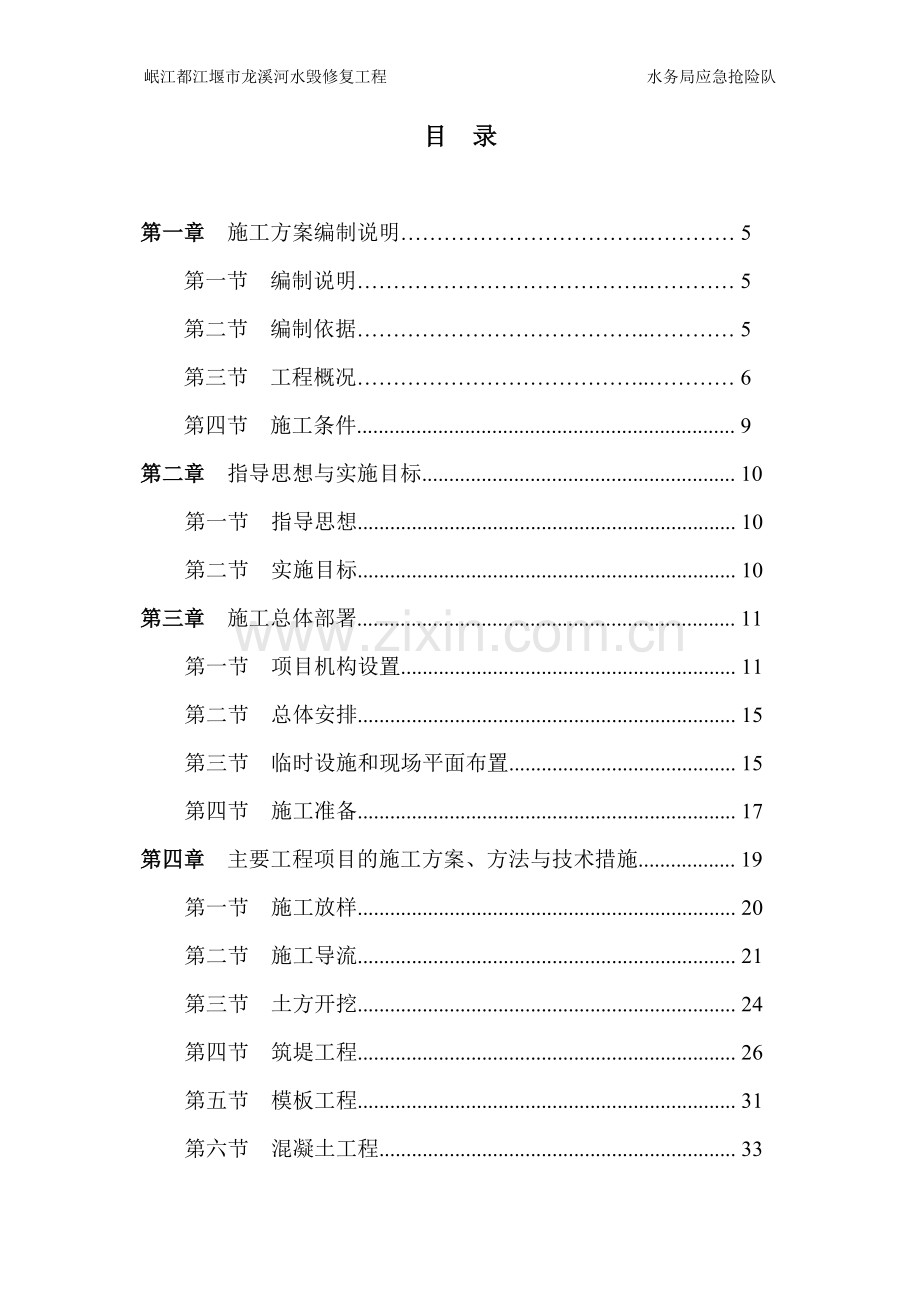

目 录

第一章 施工方案编制说明……………………………..………… 5
第一节 编制说明…………………………………..………… 5
第二节 编制依据…………………………………..………… 5
第三节 工程概况…………………………………..………… 6
第四节 施工条件...................................................................... 9
第二章 指导思想与实施目标.......................................................... 10
第一节 指导思想...................................................................... 10
第二节 实施目标...................................................................... 10
第三章 施工总体部署...................................................................... 11
第一节 项目机构设置.............................................................. 11
第二节 总体安排...................................................................... 15
第三节 临时设施和现场平面布置.......................................... 15
第四节 施工准备...................................................................... 17
第四章 主要工程项目的施工方案、方法与技术措施.................. 19
第一节 施工放样...................................................................... 20
第二节 施工导流...................................................................... 21
第三节 土方开挖...................................................................... 24
第四节 筑堤工程...................................................................... 26
第五节 模板工程...................................................................... 31
第六节 混凝土工程.................................................................. 33
第七节 浆砌石工程.................................................................. 36
第八节 土石方回填.................................................................. 37
第九节 季节性施工安排.......................................................... 39
第五章 工期保证体系及保证措施.................................................. 40
第一节 工期目标...................................................................... 40
第二节 施工计划...................................................................... 40
第三节 劳动力投入保证.......................................................... 40
第四节 机械设备投入保证...................................................... 41
第五节 确保工期保证措施...................................................... 41
第六节 工期奖罚说明.............................................................. 42
第六章 工程质量管理体系及保证措施.......................................... 43
第一节 工程质量目标.............................................................. 43
第二节 工程质量保证体系...................................................... 43
第三节 工程质量保证措施...................................................... 45
第七章 安全生产管理体系及保证措施.......................................... 48
第一节 安全施工管理目标...................................................... 48
第二节 指导思想...................................................................... 48
第三节 安全管理体系.............................................................. 48
第四节 安全责任制度.............................................................. 51
第五节 安全技术检查责任制度.............................................. 51
第六节 安全生产教育.............................................................. 51
第七节 一般安全技术措施...................................................... 52
第八节 施工人员安全防护...................................................... 53
第八章 环境保护、文明施工及保证措施...................................... 53
第一节 安全施工管理目标...................................................... 53
第二节 文明施工及环境保护措施.......................................... 55
第九章 项目事故应急预案.............................................................. 56
第十章 附表...................................................................................... 62
附表 1 主要施工设备表............................................................ 62
附表 2 试验和检测仪器设备表................................................ 63
附表 3 行政、技术管理人员配备............................................ 63
附表 4 劳动力投入计划............................................................ 64
附表 5 施工总平面图................................................................ 65
附表 6 施工进度计划表............................................................ 66

第一章 施工方案编制说明

第一节 编制说明
本工程为岷江都江堰市龙溪河水毁修复工程，资金是由国家投资和地方自筹。
本工程主要有：土方开挖、砂卵石回填、砼砌卵石、砼基础、大卵石护脚、疏浚清淤等。
本施工方案作为指导施工的依据，对项目管理组织机构设置，劳动力计划安排，材料供应安排，机械设备配置，主要分部分项工程施工方法，工期保证措施，质量安全保证措施，保证安全生产，文明施工，降低环境污染的措施给予了充分考虑，突出质量创优、技术先进、经济合理、安全适用的原则。
我公司将以优质、高效、安全、文明为施工宗旨，本着对业主高度负责的态度，确保在合同约定的时间内完成工程的施工。
在施工中，我公司本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位及监理工程师的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。制定环保措施、自然环境保护措施、控制噪音及杜绝各种声、光、尘污染；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。同时，在施工中协同建设单位开展“增收节支、开源节流”活动，提出更多合理化建议，力争“少花钱、多办事、办实事”，将建设单位投资的每一分钱落到实处，以达到有效控制投资的目的。

第二节 编制依据
一、根据都江堰市水务局提供的招标文件及标前答疑书。
二、根据岷江都江堰市龙溪河水毁修复工程施工设计图纸。
三、国家现行的有关技术规范规程及标准
（一）《中华人民共和国建筑法》
（二）《工程测量规范》 GB50026 – 93
（三）《建筑工程施工质量验收统一标准》 GB50300 – 2001
（四）《土方工程施工及建筑规范》
（五）《施工现场临时用电技术规范》 JGJ46 – 88
（六）《建筑地面工程施工质量验收规范》 GB50209 – 02
（七）《建筑施工安全检查标准》 JGJ59 – 99
（八）《砌体结构施工及验收规范》 GB50203 – 98
（九）《砌体工程施工质量验收规范》 GB50203 – 02
（十）《水工混凝土施工规范》 DL/T5114 – 2001
（十一）《混凝土拌和用水标准》 JGJ63 – 1989
（十二）《水利水电工程模板施工规范》 DL/T5110 – 2001
（十三）《工程网络计划技术规程》 JGJ/T1001 – 99
（十四）《建设工程项目管理规范》 GB/T50326 – 2001
（十五）《建设工程施工现场安全管理规定》
（十六）《堤防工程技术规范》 SL51 – 93
（十七）中华人民共和国有关规范及行业标准
（十八）中华人民共和国《环境保护法》
四、现场勘探掌握的有关资料及本项目部对施工现场周围环境的调查资料。
五、本项目部建设同类及类似工程的施工经验。

第三节 工程概况
一、工程说明
根据工程布置，本次拟实施的岷江都江堰市龙溪河水毁修复工程新建及损毁堤防长度：龙溪河右岸：新建堤防577m（0+582 ~ 1+150），损毁堤防230m（0+139 ~ 0+366）；左岸：新建堤防567m（0+582 ~ 1+150），损毁堤防36m（0+164 ~ 0+200）。疏浚河道1150m（0+000 ~ 1+150）。
本工程河段新建防洪堤堤身采用C20砼砌卵石的斜坡式堤，损毁防洪堤堤身采用C20埋石砼重力式挡墙。
根据堤基冲刷深度计算结果，栗坪上桥至工程末端河段堤防（护岸）基础埋深（设计河床以下埋设深度）按3.0m考虑，堤高为7.1 ~ 7.4m。
二、水文地质
（一）龙溪河流域水文气象
1、气象
龙溪河流域地处四川盆地边缘，属亚热带湿润气候区，具有春季少雨易发生春旱，盛夏多暴雨、气候湿润，冬季多雾但少霜的特点。多年平均年降水量在1261.2 ~ 1499.5mm之间，其中6 ~ 9月降水量占年降水量的75%以上。由杨柳坪27年实测资料统计，最大一日降水量为231.7mm，多年平均降雨日数202.1天。
根据都江堰气象站1961 ~ 1990年资料统计，多年平均气温16.5℃，7月气温最高，月平均26.0℃，春季（3 - 5）月平均气温12.0℃，冬季（12 - 2）月平均气温6.9℃，最冷的1月气温5.9℃；极端最低气温-5.0℃，出现在1月，极端最高气温为37.0℃，出现在8月。多年平均年降水量为1218.4mm，最大年降雨量为1606.4mm，最小年降雨量为713.5mm，降水日数约200天，主要集中在5 ~ 9月，占全年80%。多年平均相对湿度为81%；多年平均风速1.5m/s，历年最大风速18m/s；多年平均蒸发量为950mm；多年平均日照为1025.3h。
2、水文特征
龙溪河流域径流主要来源于降水，径流年内变化与降雨年内变化趋势一致。由于降水年内分布不均匀性，径流年内变化较大。据邻近的白沙河杨柳坪站1954年5月 ~ 1992年4月资料统计，多年年平均流量为15.7m3/s，多年平均年径流总量4.951亿m3，年径流变差系数0.22。丰水期（5 – 10月）的多年平均流量24.4m3/s，占年径流的78%；枯水期（11月 – 翌年4月）多年平均流量6.86m3/s，占年径流的22%。历年实测最大流量1450 m3/s（1972年8月24日），最小流量1.5 m3/s（1953年1月2日）。最大年平均流量22.1 m3/s（1964年8月 ~ 1965年4月），是多年平均流量的1.41倍，最小年平均流量9.5 m3/s（1974年5月 ~ 1975年4月），是多年平均流量的0.61倍，最大、最小平均流量之比为2.33，可见径流年际变化较为稳定。
龙溪河龙池河段多年年平均流量为3.36m3/s，多年平均年径流总量1.058亿m3，年径流变差系数0.22。丰水期（5 – 10月）的多年平均流量5.22m3/s，占年径流的78%；枯水期（11月 – 翌年4月）多年平均流量1.47m3/s，占年径流的22%。
（二）工程地质
1、工区稳定性及环境工程评价
根据区域地质资料及本次勘察结果，拟建工区存在影响工区稳定性及建筑物安全的不良地质作用。龙池镇位于龙门山主中央断裂带上，龙门山主中央断裂通过龙池镇的南岳村、东岳村、栗坪村、广福村和云华村。拟建工区不良地质现象发育，工区场地属“区域构造稳定性较差”的区域。
2、工程地质条件及岩土力学性质评价
（1）堤基渗流稳定
河堤地基主要为泥石流堆积层，局部为冲洪积层，是由碎石块、漂卵砾石层组成的，透水性较强，抗渗性较差，破坏型式为管涌型。对堤基渗透稳定不利。因此，在工程措施上需采取相应的防渗和排水等工程处理，使地基处于抗渗稳定状态。
（2）堤基沉降及不均一变形
由于堤基地层结构多为碎石块、漂卵砾石层组成，厚度较大，力学强度较高，地基土承载力，压缩、变形模量等物理力学指标均能满足设计要求。
（3）堤基稳定、堤基抗地震液化稳定问题
拟建工区地层结构比较简单，均为碎石块、漂卵砾石层组成，堤基稳定性好。
综上所述，碎石块、漂卵石层可直接作为堤基的持力层使用，但由于其抗洪冲刷稳定性差，建议采取增大堤基埋深等工程措施进行处理。
由于工区地下水位高，增大堤基埋深后河堤基础多位于地下水水位以下，而碎块石、砂卵石为强透水层，施工中存在基坑涌水问题，应采取工程处理措施，以确保施工期临时边坡的稳定。
3、堤基地质结构分类
根据地质测绘和坑探成果，水毁修复河段地基上部为第四系全新统泥石流堆积，下部为第四系全新统冲洪积地层。上部厚度约5m，下部厚度10 ~ 25m，堤基地质结构类型为双层结构。
4、堤基工程地质条件分类
水毁修复河段堤基，基本不存在抗渗稳定和特殊土引起的问题，仅在局部存在渗透变形问题，未来泥石流的影响使局部会有险情出现，但总体工程地质条件较好，按堤基工程地质条件分类属于B类堤基。
三、施工范围
施工设计图纸中所有工程施工。
四、本合同段主要工程量

项 目
单位
总工程量
备 注
土方开挖
m3
17200
主要为砂卵石
砂卵石回填压实
m3
12500

C20砼砌卵石
m3
7420

C15砼基础
m3
1200

C20埋石砼
m3
4800

大卵石护脚
m3
14100

Φ50mmPVC排水管
m
650

无纺土工反滤布
m2
40
规格为250g/m2
沥青杉板
m2
100
厚2cm
疏浚清淤
万m3
6

永久占地
亩
38
堤防（护岸）所占河滩地

五、建设工期
按合同约定的时间。

第四节 施工条件
本工程位于都江堰市西北边缘的龙池镇，距都江堰市区19.5km。
该工程对外交通便利，工程建设物资可直接通过公路运至工地，场内有公路穿越境内，但多被泥石流损毁，场内交通不太方便，但经过简单平整能满足场内施工要求。
第二章 指导思想与实施目标

第一节 指导思想
以质量为中心，以工期为目标，保证优质、高效、安全文明施工，建立完整的质量保证体系、安全文明施工体系及环境保护体系，编制项目质量计划管理体系。选用高素质的管理人员及过硬的施工队伍，实施项目管理及施工。积极应用新技术、新材料、新工艺、新设备，精心组织，科学管理，优质、高效、安全地完成本工程的施工任务。

第二节 实施目标
为发挥我公司整体优势，科学地组织各工序交叉工作，精心施工，确保实现质量、工期、安全、文明科技目标。
一、工期目标
本标段计划于2011年5月27日开工，2011年7月10日完工，我公司将全力以赴，保证按期或提前完成工程任务。
二、质量目标
质量方针：确保每道工序受控，建造业主满意工程。
具体目标：工程合格率100%。建立完善的质量保证体系，制定详细的质量计划，设立质量控制点，使质量管理落到实处。
三、安全目标
（一）杜绝因工死亡，现场施工人员的年负伤率不大于5‰；
（二）不发生断桩、梁体倾覆、隧道塌方等责任事故；
（三）不发生重大及以上设备事故、重大交通事故和重大火灾事故；
（四）杜绝因施工造成的道路交通中断，通讯电力损伤等工程施工责任事故。
四、环境保护目标
工程弃土，泥浆排放，生活垃圾处理均按有关施工与环境管理办法执行，并积极响应业主提出的其他环保要求。
五、文明施工目标
遵照业主有关工地文明施工要求，配制各类牌图和宣传标语；施工人员统一着装，挂牌上岗。行为文明，场地整洁有序，争创文明施工现场。

第三章 施工总体部署
我公司将以做精品工程的高标准严格要求，调集公司的精干力量，全力以赴、以高效优质的工程向业主交出一份满意的答卷。
本工程施工工期较短，为了在规定的工期中完成工程，需组建高效的项目部，以加强劳动力组织，配足施工用机械，落实物质供应，严格各施工工序的交接，周密组织施工，确保在合同约定的时间内将该工程建成水务局优良工程，交付使用。

第一节 项目机构设置
一、组织机构图及相关职责
该项目组织机构力求配置合理、有效，完全能够胜任该项施工任务，对外能够处理与各方的关系，如同业主、监理等；对内能作好施工现场管理，能顺利实现本工程质量、工期、安全等目标，能贯彻执行公司的各项质量、安全等规章制度，为公司赢得社会信誉。
根据本工程特点，项目机构组成如下：

项目经理
项目技术负责人
总工程师

办

公

室

质

检

科

安全生产科

工程技术科

财

务

科

设备材料科

测

量

班

试

验

班
砼

施

工

班

砌

筑

班
填筑机械施工班

模板支架班

电工机械班

二、管理人员及各科室职责
（一）项目经理职责
1、贯彻事实质量方针和质量目标，建立项目质量保证体系，组织编制本合同段工程质量计划，按照本合同段总体质量目标，明确质量职能分工，保证质量目标的实现，对工程质量全面负责。
2、严格执行公司质量体系文件和各项质量管理制度，定期组织项目质量检查、评审和改进，行使质量否决权。
3、认真履行工程承包合同，同时强化项目管理的“四控制”、 “三管理”、 “一协调”，保证兑现合同承诺。
4、对投入的人力、资金、材料、施工设备等进行资源优化配置，合理安排施工进度，保证均衡生产，做到文明施工。
5、组织制度、实施具有质量否决权的经济责任制。监督检查本项目岗位技能和质量意思教育培训，并考核和评价其工作。
（二）总工程师
1、在项目经理领导下，主持项目日常施工管理工作，贯彻执行公司质量、环境、职业健康安全方针，组织实施项目目标及管理方案，对各分部、分项工程的施工质量、工期、安全负直接领导责任。
2、负责工程质量和安全的过程控制，组织有关人员向工区和施工队进行技术交底，主持质量事故和不合格工程的分析处理，坚持“三不放过”原则。
3、负责协调各施工队交叉施工中工序的衔接与工作配合，定期或不定期组织工程项目检查，及时统计与总结，提出建议和决策意见，对不合格和不经济的施工方案，行使否决权。
4、严格按合同要求组织施工生产，将项目质量保证体系、环境管理体系、管理体系要求落实到各项工作之中。
5、负责与业主、监理进行工程施工计划、计量、质量、材料等方面的请示联系工作，负责协调和处理业主、监理的意见，负责工程项目变更、工程索赔的内部初审工作。
（三）项目技术负责人职责
1、组织项目专业技术人员进行施工图纸会审，参加业主或设计单位组织的施工图纸会审合技术交底，并做好会审和交底记录。
2、组织编制本合同段工程质量计划、实施性施工组织设计和关键工序及特殊过程作业指导书。
3、组织重要部位和特殊过程的工程验收，对发现的不合格或潜在不合格击实采取纠正和预防措施，并验证措施的落实情况。
4、推广应用新工艺、新技术、努力提高施工工艺水平和操作技能。
5、定期召开质量分析会，检查质量体系运行的适应性和有效性，及时研究处理质量活动中的重大技术问题。对质量持有否决权。定期组织项目工程质量检查，主持单位工程质量评定。
（四）工程技术科职责
1、负责编制工程项目施工进度、材料、劳力、用款计划，并规定特殊过程和关键工序的施工方案、技术措施。负责按工程合同要求组织现场施工，对施工的全过程进行控制，对工程的施工进度、文明施工负责。监理施工日志，做好并检查有关人员施工过程中检验记录，做好特殊过程关键工序的施工记录。
2、负责工程技术工作的指导、检查和监督，贯彻执行国家有关规范、验收标准及上级、业主制定的规章制度、措施。
3、负责项目部范围内的技术性文件和资料的统一管理，负责竣工资料的编制，组卷和移交工作，保存各项检验记录。
4、负责对土质进行会审，对工程中各工序进行书面交底，参加工程质量检查和验收，对工程的每一分项、分部工程进行检查、评定并记录。
5、负责按照车辆、设备控制程序要求，管理工地车辆设备的施工、校准、维修和保养工作，并按照合同要求向业主提供有关技术资料。
6、负责组织新技术、新材料、新工艺的推广应用和实施。
7、开展QC小组活动和统计技术的推广应用。
8、审核项目材料需求计划和加工订料计划，监督有关人员做好进料和过程的质量自检、专检和交接检验，保证进料和过程质量控制复核标准和有关要求。
（五）财务科职责
1、负责设备租赁合同起草、洽谈、签订、批报工作，负责项目经理部合同的管理。
2、负责监督施工承包合同的履行强矿，变更时做好洽谈记录，并按项目部合同评审程序规定报送职能部门进行合同评审，保存审评资料。
3、负责合同、预决算文件和资料的控制。
4、负责项目的计量支付和索赔等工作。
5、负责建立和实施工程核算，编制和考核责任成本。
6、负责工程项目施工的资金供应、财务核算和决算。
（六）质量检验科职责
1、施工中贯彻、执行国家有关标准、规范、规程。
2、组织编制实施性施工组织设计，质量计划，并予以实施。
3、负责施工技术交底，对施工过程中进行控制，实施质量检查、监督和评定。
4、负责新技术、新工艺的推广，提高工程质量及效率。
5、负责编制施工计划，材料、设备使用计划，并监督执行。
6、负责编制竣工文件并参与交验工作。
（七）安全生产科职责
1、负责生产过程中的安全检查。
2、负责文明施工的安排和检查。

第二节 总体安排
一、在开工前组织人员进行临时设备和生活设施的建设，以最快的速度搞好准备工作，为工程开工创造条件。
二、合理安排工序，本合同段工程主要是土方开挖、砂卵石回填压实、砼基础、砼砌卵石护坡、大卵石护脚、疏浚清淤工程。合理安排各施工队流水作业、统筹施工。抓住关键工序，充分利用设备资源，保证总网络进度的实现。
三、定期召开现场调度协调会，及时协调资源配置，加强管理月计划、周计划、日调度，确保施工计划的落实和提前。

第三节 临时设施和现场平面布置
一、生活及办公设施
生活区的职工宿舍、办公室等总计建筑面积450m2。也可以在施工现场附近租用民房。

名 称
建筑面积（m2）
备 注
办公室
30
砖瓦结构
职工宿舍
300
砖瓦结构
食堂
60
砖瓦结构
其它
60
砖瓦结构
合计
450

二、工地仓库
各类仓库主要包括水泥贮存库、模板、设备、油料库、劳保、五金、化工建材库等，总建筑面积230 m2。

名 称
建筑面积（m2）
备 注
设备物资库
80
竹瓦结构
生活、劳保库
50
竹瓦结构
水泥仓库
100
竹瓦结构
合计
230

三、砂石料开采、加工系统
在施工现场河道中选取合格的砂石料直接开采。石骨料采用筛分加工生产。毛料采用PC200挖掘机开挖，经初筛分系统剔除不符合的超径料，初筛分系统采用自制简易网筛。初筛后砂石料装载机上料到筛分系统。筛分系统设1台SZZ2型自定中心振动筛分系统，筛分机设三层筛网，电机功率3.0kw。筛分加工好的成品级配砂石料，采用2.3m3装载机装5 - 10T自卸汽车运成品砂、骨料到砼系统储料仓。
砂石料的清洗采用清水离心泵直供水方式从河水中提水，形成压力水配合筛分机进行冲洗。
四、砼系统
根据本工程的地形特点，施工条件等因素，拌和系统采用3台移动式混凝土拌和机拌和砼。
五、施工临时道路
为保证施工需要，施工暂设区至堤顶，各填筑作业段均需修筑临时施工便道，施工便道按6m宽标准修筑，以满足高峰流量和汇车要求，坡度不得陡于10%，施工期间应做好专门养护工作，保证道路畅通。
六、施工用水及排放
施工供水从江河中抽取，采用三相潜水泵和单相潜水泵抽水，水池蓄水。生活用水从自来水管网接供及租用民房供水。施工用水经沉淀后排放至排污管网中，以保证下水源不受污染，达到环保标准。
七、施工用电
从施工现场附近的高压线路和低压线路搭接电源使用。堤防施工用电采用城市低压电网供电。同时自备100kw柴油发电机一台，当网路停电时使用，以确保供电的连续性。
八、施工通讯
为了便于施工组织和对外联系，拟安装程控电话机1部。为加强内部管理，管理人员配备对讲机进行内部有效联络。项目主要管理人员均配备手机确保通讯畅通。
九、弃碴场
弃料堆放在监理人指定的位置。不允许在开挖范围的上侧弃料，必须在边坡上部堆置弃土时，应确保开挖边坡的稳定。在冲沟内或河岸边弃料时，防止山洪造成泥石流或引起河道堵塞。

第四节 施工准备
为确保优质高效完成本合同段的各项工程，自进场的第一天起，我部将统筹安排，科学调度，全面展开开工前的各项准备工作。
一、人员准备
公司在已成立专门机构全权负责该项目的基础上，加大工作力度，项目经理、项目总工程师及各科室负责人、质检人员等主要人员在工程开工前全部到位，其他辅助管理人员根据工作需要分批到位，并组织技术人员对施工班组进行技术交底，保证让监理工程师满意，业主放心。
二、技术准备
（一）测量准备
开工前的定线复测是各项工程开工的前提，它对工程质量有着直接的影响，为确保复测精度，由对测量有着丰富经验的专职测量工程师负责，在现场交接主要控制桩点和获得相关的测量资料后，迅速组织对合同段进行定线测量，主动处理好同相邻标段的衔接。视各项工程的实际情况，增设复测成果的护桩图，并书面上报监理和业主审核，并对前期开工的分项工程及路线边桩测量放样，为各分项工程的开工打下良好基础。
（二）技术资料准备
在项目总工的主持下，召集全体技术人员认真仔细地阅读、审核图纸，深入细致地领会设计意图，争取设计、监理单位对工程项目作更深一层的技术交底，编制分项工程的作业指导书；全面分析，统筹安排，科学分解工序，合理确定作业循环时间，制定严格的技术交底、技术管理和质检制度，准备好工程日志等各种记录簿和工程检查表格。
（三）现场准备
在现有的“三通一平”前提下，修建临时设施的同时，安排人员、机械进行本合同段内临时道路修筑，地表清理，为正式开工做好准备。
（四）物资准备
物资部门在项目经理统一安排下，根据工程的轻重缓急，在业主等有关部门的监督下对急需物资进行采购。在试验监理工程师认可后，部分物资可分期、分批进场，以满足工程需要。
（五）机械准备
1、土方开挖机械
2、碾压机械
3、运输设备
4、拌种设备
5、常规实验设备
6、其他机具
三、施工总体进度计划
以招标文件和本承包人计划投入的资源（劳动力、机械设备、材料）为依据，以合同工期为前提，科学安排，保证重点、统筹兼顾，在确保工程质量、施工安全的大前提下，优化资源配置，挖掘人员和设备潜力，充分发挥本队综合优势，确保在合同工期内完成施工任务。
在工程施工中，以组织均衡施工为基本方法，抓住少雨季节，采用平行、流水、交叉等作业方法超前动作。

第四章 主要工程项目的施工方案、方法与技术措施
总体施工流程：

测量放线
导流工程
基础开挖
基础混凝土
基础回填
疏浚清淤
填筑堤身
砼砌卵石护坡
疏浚清淤

主要施工方法的选择：
1、基础开挖使用机械开挖，人工配合平整。施工采用排水明沟、集水井排水体系，主要排除雨水和施工污水。
2、基础模板采用定型组合钢模和木模板，钢管加固支撑。
3、混凝土采用现场拌和，人工输送为主。
4、混凝土底座浇筑在堤防基趾上，通过止水板和主面板相接，应在堤防填筑前进行施工。
5、护坡浆砌石应采用坐浆法分层砌筑，铺浆厚宜3cm ~ 5cm，随铺浆随砌石，砌缝需用砂浆填充饱满，不得无浆直按贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝。护坡伸缩缝不超过20m设一条，用沥青杉板嵌缝。排水管直径50mm，沿河流流向间距2m，排距1m，梅花形布置，5%横坡向河，排水孔后垫土工布，规格为250g/m2。

主要工程工艺流程图

测量放样
施工导流
堤脚基础沟槽开挖
验槽
支模
堤脚基础
混凝土浇筑
砼砌卵石
护坡
大卵石
护脚回填
砂卵石
回填压实

第一节 施工放样
一、施工控制网的布置
对施工区原控制点进行检测和校测，依据设计提供的坐标点和水准点，根据施工需要重新布置控制网。
二、测量放样
在测量放样之前，应熟悉设计图纸，了解规范的规定，选择正确的作业方法，制定具体的实施方案。根据设计图纸和相关的数据，按堤桩号编制放样数据手册，供测量人员使用。
测量放样应遵循整体到局部的原则，先定出堤纵向轴线，再根据纵向堤轴线放出堤坡及堤脚线。根据控制点和设计图纸，沿堤纵轴布设控制点，平面位置放样可采取前方交会法、极坐标法等放样方法。高程放样采用水准测量法、三角高程法等测量方法，按照放样数据进行施工放样。对于重点的点、线、面一律经检验合格后，方可进行施工。
三、平面轴线的控制
根据建设单位提供的控制基准点，用全站仪放出施工控制轴线，按照设计图纸放出相关控制轴线及控制点等，并确保其满足施工精度，在施工时应保护好全部控制基点和增设的控制点，对主要轴线点打设保护桩，使万一原点破坏时也能很快恢复，几条主要轴线测定后请监理工程师复测并认可后方能继续施工。
四、高程的控制
利用水准仪控制高程，在施工区域内不易破坏的位置分别打设钢管桩作为临时水准点，从建设单位提供的水准点引测高程到临时水准点，并定期进行校核，以该临时水准点作为施工时的高程控制。

第二节 施工导流
一、工艺流程
放线定位
岸坡清理
基础开挖
填筑土石围堰并压实
围堰内挖排水沟
围堰内挖集水坑
泥浆泵进行抽排降水

二、导流标准
本工程根据《水利水电工程等级划分及洪水标准》SL252 – 2000规定，防洪标准确定为10 ~ 20年一遇，堤防工程级别为 5 ~ 4级，临时建筑物等级为5级。根据《水利水电工程施工组织设计规范》（SL/303 - 2004）确定导流建筑物级别为5级，根据《堤防工程施工规范》规定，枯期土石围堰的导流标准为3 ~ 5年一遇洪水，堤防度汛的洪水标准为5 ~ 10年一遇洪水，结合本工程施工导流特点，选择围堰导流、堤防度汛的洪水标准为5年一遇。
三、导流时段
根据水文资料，龙溪河洪水分为四期，其中12月 ~ 3月为枯水期，4月为汛前过期，10月、11月为汛后过渡期，5月 ~ 9月为主汛期。由于本工程工程量不大，按工期要求需在一个枯水期内完成，同时可利用部分汛前时段，汛期洪水流量大，施工导流难度很大，故在汛期不考虑围堰挡水。施工导流围堰挡水时段可对第一年2 ~ 3月，第一年2 ~ 4月两个时段进
