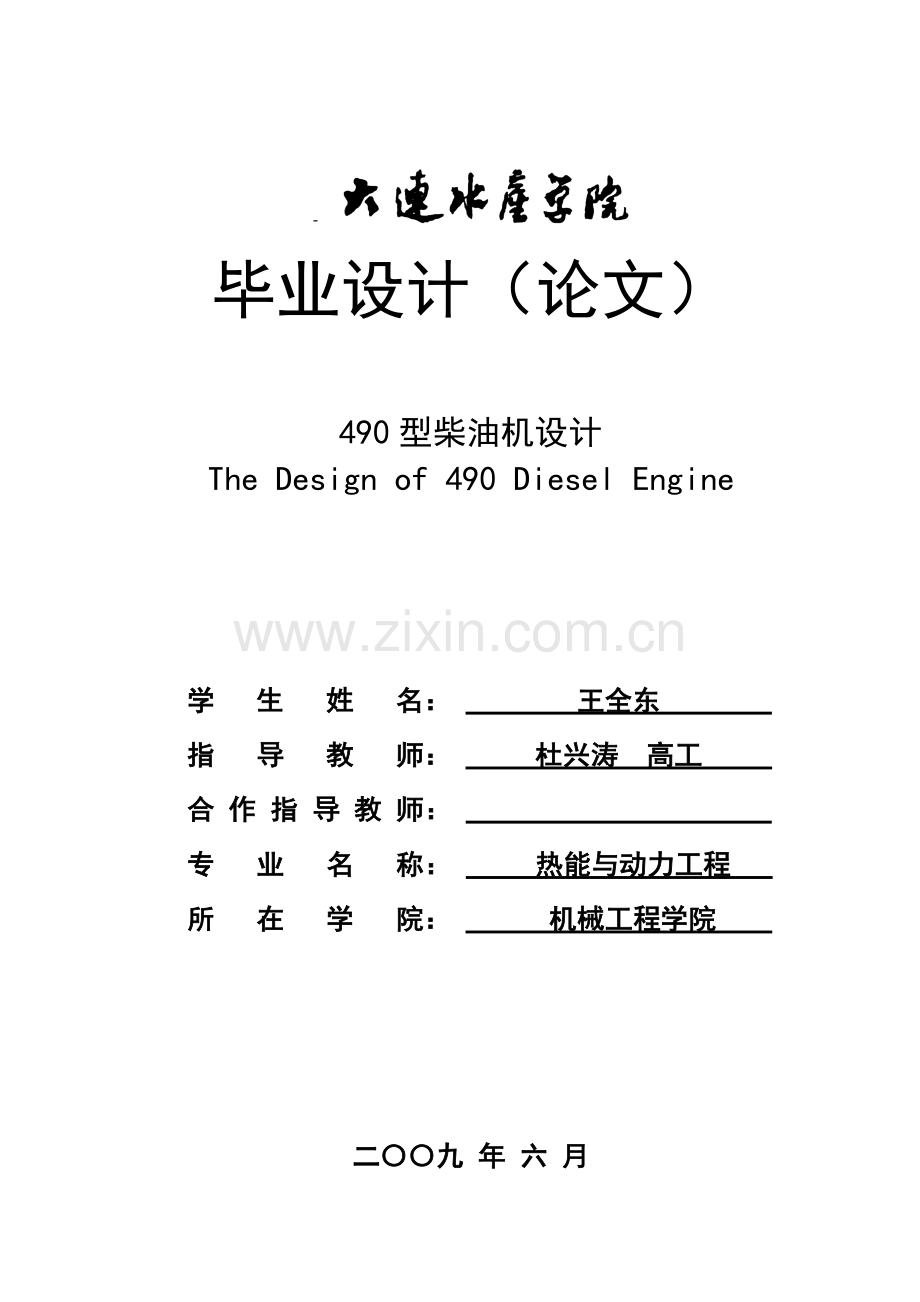

毕业设计（论文）

490型柴油机设计
The Design of 490 Diesel Engine

学 生 姓 名： 王全东
指 导 教 师： 杜兴涛 高工
合 作 指 导 教 师：
专　 业　 名　 称： 热能与动力工程
所 在 学 院： 机械工程学院

二〇〇九 年 六 月

目　录
摘 要 I
Abstract II
第一章　前言 3
1.1 研究目的和意义 3
1.2 国内外研究现状 3
1.3 研究内容和方法 4
第二章　柴油机的总体设计 5
2.1 柴油机的总布置 5
2.2 柴油机的总体设计 7
第三章　结构设计 11
3.1 机体组 11
3.2 活塞连杆组 14
3.3 曲轴飞轮组 20
第四章 内燃机辅助系统设计 23
4.1 配气系统的设计 24
4.2 燃油供给系统设计 26
4.3 润滑系统设计 28
4.4 冷却系统设计 30
4.5 起动系统设计 33
第五章　结论与建议 34
5.1　490型柴油机设计结论 34
5.2 对于490型柴油机的几点改进建议 34
致谢 35
参考文献 36
附录 37

490型柴油机纵剖面图

490型柴油机横剖面图

490型号柴油机性能曲线图
59

摘 要
490型号柴油机是配套40ps拖拉机以及收割机的首选动力，经过一系列改装和调整后可用于固定排灌动力、发电机组和小型载重汽车上。这篇论文是关于490型柴油机的整体设计，主要是对490型柴油机的主要运动零件设计以及一些辅助系统的简要设计。通过热力计算、动力计算以及其它理论计算得到490型号柴油机的一些性能曲线，并根据性能进行合理的零件设计，从而使490柴油机具备更好的经济性能和动力性能。本文除了包括曲柄连杆机构的设计外，还包括进排气及配气系统设计，燃油输送及喷射系统设计、冷却系统设计、润滑系统设计。

关键词：490型，柴油机，设计， 热力计算，动力计算

Abstract
490 model diesel engines are the necessary 40ps tractor as well as harvester's first choice power, after undergoing a series of re-equipping and the adjustment, may use on the fixed irrigation and drainage power, the power set and the small truck. This paper is about 490 diesel engine's overall designs, is mainly to 490 diesel engine's main motion parts designs as well as some servosystem's brief design. Through the thermal design, the power computation as well as other theoretical calculation obtain 490 model diesel engine's some performance curve, and carries on the reasonable components design according to the performance, thus causes 490 diesel engines to have a better economical performance and the power performance. This article besides includes design of crank link motion gear, but also includes design of air admission and exhaust system, design of fuel oil transportation and injection system, design of cooling system, design of lubrication system.

Key words: 490，diesel engine，design，thermal calculation, dynamic calculation

大连水产学院本科毕业设计（论文） 第一章 前言
第一章　前言
1.1 研究目的和意义
内燃机是一种动力机械，它是通过使燃料在机器内部燃烧，并将其放出的热能直接转换为动力的热力发动机。
步入新世纪以后，发动机发展的客观环境正经历着巨大变化，环保和节能是当今全球汽车行业无法回避的两大主题。针对节能和环保的双重目的，柴油动力型车辆将成为未来中国的主力车型。但是目前柴油机存在着较为严重的结构性短缺，环保节能型的车用柴油机在国内市场上一直是一片空白。490型号柴油机主要应用于农业动力机械方面，是配套40ps拖拉机以及收割机的首选动力，经过一系列改装和调整后可用于固定排灌动力、发电机组和小型载重汽车上。490系列四缸直喷柴油发动机，凭借其强大的环保高效节能的优点迅速填补了国内市场的空白，将成为国产柴油机市场新的黑马。
　　490系列柴油机顺应了农用柴油机对环保的要求，属于功率大、节约能源、改善环境的绿色环保机，专门优化了燃烧系统，使之更具备环保需求，具有功率大、油耗低、燃油省、排放好等优点，490系列柴油机百公里油耗比同类机器节约2升，一年可以节约5000元。490系列柴油机扭距更强大，马力更强劲，能够满足用户多拉快跑、节省运输成本、提高经济效益的目的。490柴油机材质独特、曲轴不断、缸盖不裂、机体更强，其燃油系统应用先进的BQ油泵和汽车发动机技术，采用空气加热器，低温启动性能好，优化燃烧系统，排放也达到了欧I标准，贯彻了ISO9001：2000质量体系标准，同时定期对产品进行抽样试验，保证了产品质量。
柴油机的性能指标取决于各工作参数，而其工作参数又取决于其结构参数，并且柴油机结构参数之间存在着有机的内在联系。一个结构参数变化，其他结构参数随之改变。通过对整机的布局、实际循环热计算、动力计算、对柴油机配气系统、供油系统、润滑系统、冷却系统、起动系统的了解与掌握，能够找出影响柴油机的动力性能指标、经济性能指标、运转性能指标和可靠性耐久性指标的主要参数以及各结构参数之间的最佳配合状态。更好的提高柴油机的动力性能和经济性能。
1.2 国内外研究现状
490柴油机主要用于农业机械。在拖拉机与农用柴油机方面，1959年我国建成洛阳第一拖拉机厂，生产东方红54型履带式拖拉机与4125型柴油机。该厂从苏联引进了柴油机先进生产技术与由专用机床组成的流水生产线，引进了具有当时国际先进水平的油泵油嘴生产技术与检测设备。天津拖拉机厂引进并生产东方红40拖拉机（配套490型号柴油机）和4105型柴油机。北京内燃机总厂引进与铁牛55型拖拉机配套的4115型柴油机。在农业机械部门的领导组织下，有关工厂还先后研制开发了多种型号的小型单缸农用柴油机，推动了我国农业机械化进程[1]。
自20世纪80年代以来有了较快的发展，2006年我国已有车用发动机生产企业60多家，车用发动机生产能力600多万台，其中汽油机450万台左右，柴油机150万台左右。近十年来，我国在车用柴油机生产方面也取得了较快的发展，虽然我国现有的车用发动机的生产能够基本满足轻型车和重型车的需要，但仍然缺少技术含量高的产品，还缺少城市交通用的低排放车用柴油机，适合于轿车配套用的柴油机也极少。我国现生产的车用柴油机就其技术来源而言，引进系列和自主开发系列基本上是平分秋色。但从发展来看，引进机型将会进一步增加，而自主开发机型将会因为性能落后而逐步减少。从总体上讲，我国柴油机产品的技术水平与国际先进水平相比还有一定的差距，引进的产品只相当于国际90年代初期水平，自主开发的产品相当于国际50年代中期水平[2]。柴油机以其经济性好、排放低(主要指，，)和转矩大等优势，在车用动力方面有很大的发展潜力。国外大中型汽车基本上都用柴油机，而我国重型车动力以柴油机为主，中型和轻型车还有较大比例的汽油机，轿车类仍然是汽油机一统天下。
从全球的角度来看，车用柴油机的竞争一直十分激烈，因而促进了其技术的不断创新和发展。为了满足市场需求、扩大市场占有率、增强竞争实力，近几年世界各大汽车厂、车用柴油机制造商竞相推出了一批新研制或改进提高的产品或技术，这些新产品或新技术基本上体现了车用柴油机的发展方向。电控喷射技术，共轨燃油喷射系统，可变气门正时系统，涡轮增压中冷技术，混合动力，代用燃料等诸多方面[3]。
1.3 研究内容和方法
本论文主要研究的内容是490农用柴油机，包括热力计算和动力计算，以及各个系统零件的设计选择。通过实际循环热计算、动力计算，可以得到490柴油机的各个特性曲线。通过对整机的布局、对柴油机配气系统、供油系统、润滑系统、冷却系统、起动系统的了解与掌握，找出影响柴油机的动力性能指标、经济性能指标、运转性能指标和可靠性耐久性指标的主要参数以及各结构参数之间的最佳配合状态。同时绘制研究各个性能曲线、参数变化曲线以及整机的CAD图和零件图。

大连水产学院本科毕业设计（论文） 第二章 柴油机的总体设计
第二章　柴油机的总体设计
2.1 柴油机的总布置
一、柴油机的总体布置
柴油机右面布置着：机油泵、机油滤清器、喷油泵、调速器、高低压输油管、油滤清器等主要易出现故障的部件。
柴油机的左方是起动电机、排气管道等。
空气滤清器、进气管道在柴油机右上方，排气管布置在柴油机的左上方，为了适应拖拉机的工作需要，490型柴油机采用带有一级旋风的纸质空气滤清器，具有较高的滤清效率。490型号柴油机采用球型燃烧室，喷嘴为长型双孔式，倾斜的布置在气缸盖上，气缸盖上铸有螺旋进气道，产生强烈的的进气涡流以促进良好的混合气的形成，因此燃烧过程比较完善，燃料消耗率也比较低。气缸盖和缸体都是整体铸造的，结构轻巧。凸轮轴布置在机体的上半部，采用中置式凸轮配气机构，具有三个支承。气门、摇臂直接由长的菌形挺柱驱动，这样可使气门机构的刚性加大。
柴油机下方是机油箱。
柴油机后方，在曲轴后端凸缘用螺钉将甩油盘和飞轮固定在一起。
柴油机前方，在曲轴的前端装有皮带轮，冷却系中的离心水泵和风扇都是由曲轴皮带轮直接驱动的，风扇、水泵都位于柴油机的前方。（见图2-1）
以上布置的理由：根据中国人习惯，道路右侧通行，所有易出现故障的主要部件在右面这样方便修理；因为490型号柴油机主要应用于拖拉机、收割机等农用车，空气滤清器如果放在下方，在农地里工作时候容易吸进地里的尘土，会对柴油机造成严重损害；同样若排气管放在下方，排气温度比较高容易烧伤农作物或者引起火灾；柴油机的左右重量要保持平衡。

图2-1 490柴油机外形示意图

二、490柴油机主要参数
型号………………………………………………………………………..……………………490
型式…………………………………………….…………水冷、四冲程、直列式、球形燃烧室
气缸套………………………………………………………………………………….………湿式
气缸数…………………………………………………………………………………………….4
气缸直径（毫米）………………………………………………………………………………90
活塞行程（毫米）……………………………………………………………………………..110
标定功率：12小时功率（千瓦）……………………………………………………………...30
转速（转/分）……………………………………………………………………2000
最大扭矩（牛米）……………………………………………….…≥171/（1150～1250转/分）
12小时功率时燃油消耗率（克/马力小时）……………………………………………..…≤170
12小时功率时机油消耗率（克/马力小时）…………………………………………………≤2.5
活塞总排量（升）………………………………………………………………………………2.8
压缩比……………………………………………………………………………………………18
柴油机转向（面向功率输出端）…………………………………….……………………逆时针
调速器型式…………………………………………………...………………………BQ泵调速器
喷油器………………………………………………………………………..…………长型双孔式
喷油压力（公斤/厘米2）………………………………………………………………………175
喷油泵型式…………………………………………………………………………真空助力BQ泵
机油泵型式…………………………………………………………………...………………齿轮式
燃油滤型式…………………………………………………………..…………………柴0810A型
机油滤型式………………………………………………………………………...…………分流式
空气滤型式…………………………………………………………….…………………空2410型
润滑方式…………………………………………………………………………压力、飞溅混合式
起动方式……………………………………………...………………………………………电起动
柴油机外形尺寸（毫米）长×宽×高…………………………………………………775×610×690
柴油机净重（公斤）……………………………………………………………………………310
三、 配气定时
进气门
开启始点　　　　　　　　　　上止点前　　　　　　 　24°±6°
关闭终点　　　　　　　　　　下止点后　　　　　　　 55°±6°
进气持续时间 259°
气门最大升程 16毫米
气阀与摇臂的冷车间隙　　　　　　　　　　　　　　 　0.30毫米
排气门
开启始点　　　　　　　　　　下止点前　　　　　　　 54°±6°
关闭终点　　　　　　　　　　上止点后　　　　　　 　25°±6°
排气持续时间 259°
气门最大升程 16毫米
气阀与摇臂的冷车间隙　　　　　　　　　　　　　 　　0.35毫米[4]
2.2 柴油机的总体设计
一、机体零件组件
机体组包括气缸体、曲轴箱、气缸套、气缸盖、气缸垫等零部件。
机体为气缸体、气缸水套和曲轴箱形成一体的部件，但也有些机型的机体与曲轴箱分为两个部件，以紧固件相连接。机体是内燃机用以安装各主要零部件的基体，保证运动零件的正常运转。
490型柴油机采用整体龙门式气缸体和湿式气缸套，湿式气缸套较厚，刚性较好，与缸体间形成水道，其下端通常以耐热的橡胶封水圈来密封，防止冷却水泄漏。湿式气缸套外表面直接与冷却水接触，散热好、拆装方便，本柴油机采用这种结构。
气缸盖位于气缸的上部，密封气缸并形成燃烧室顶面，承受高的燃气压力和温度。气缸盖内布置有进气和排气的通道、进气门、排气门及气门导管。水冷发动机气缸盖内布置有冷却水道。有些柴油机气缸盖上清寒布置有分开式的燃烧室。气缸盖还有装置喷油器的孔位。水冷发动机气缸盖一般均由HT20-40、HT25-47灰铸铁铸造[6]。
气缸盖和机体之间装有气缸垫用以保证燃烧室的密封，防止高温高压燃气的泄漏，同时密封润滑油和冷却水的通道。气缸垫应有足够的强度、弹性、抗腐蚀性，拆装方便能重复使用。
二、曲柄连杆机构
由活塞组、连杆组、曲柄飞轮组等部分组成，是柴油机的主要运动部件。它的功用是由活塞组与气缸套、气缸盖构成密闭的工作容积，以保证柴油机工作循环的进行。同时通过连杆组将活塞的往复直线运动转变为曲轴的旋转，使作用于活塞上的燃气压力转变为扭矩，通过曲轴向外输出。
图2-2 活塞连杆总成图
连杆用以连接活塞和曲轴，并将活塞的往复运动变成曲轴的旋转运动。其结构可分为小头、大头和杆身三个部分。连杆小头压装有连杆衬套，连杆杆身断面呈“工”字形，既减轻重量，又保证强度。连杆大头剖分成两半，可拆部分称连杆盖，两者配对加工，同一侧打有配对号，用连杆螺栓拧紧。连杆杆身大头部分与连杆盖的剖分形式通常有两种。常用的是平切口形式，这种形式的大头面加工方便、刚性好。（见图2-2活塞连杆总成图）
曲轴的功用是将由活塞连杆组传来的燃气压力转变为扭矩，以旋转的形式输出，并带动内燃机的其它运动机构。曲轴受到燃气压力和往复、旋转运动的质量惯性力及其力矩的作用，受力情况复杂。因此，对曲轴的强度、刚度、硬度、韧性和制造精度都有较高的要求。
三、配气机构及进排气系统
配气机构的作用是根据发动机工作过程的要求，定时开启和关闭进、排气门，完成换气过程。对配气机构的要求是进气充足，排气干净，气门关闭时保证气缸密封，工作可靠，便于调整。根据气门在发动机上的安装位置，配气机构分为顶置气门式和侧置气门式两种。四冲程内燃机多采用顶置气门式配气机构。本柴油机选择顶置气门式配气机构。
配气机构由气门组、驱动组、传动组、减压机构和进排气系系统组成。
进气系统由空气滤清器及进气管等组成。它的功能为供给内燃机充足、洁净的新鲜空气，并使它通过进气管、气缸盖中的进气道引入气缸。农业机械多在野外田间工作，空气中含尘量较大，尘粒中绝大部分为氧化硅颗粒，其硬度超过金属，这些尘粒进入发动机后将加大其零件的磨损。因此应选择滤清效率比较高的滤清器。
四、燃料供给与调节系统
燃油供给系统包括燃油贮存及滤清、供给及调节几个主要部分。柴油机供给系统的功用是根据柴油机负荷的需要，将一定数量的清洁燃油定时定量的喷入气缸内，并在负荷变化时自动地保持转速稳定。
燃油供给系统与调节系统的工作原理：输油泵从柴油箱把柴油吸入后送往柴油滤清器，经过滤清的柴油进入喷油泵。喷油泵将柴油压力提高后经高压油管，送到喷油器，喷油器以175的压力将柴油喷入球形燃烧室中燃烧，只有少量通过喷油器泄漏的柴油，通过回油管流回柴油管。（见图2-3）
柴油机在进行工作时，负荷会经常发生变化，机手不可能随着外界负荷的频繁变化，不停地改充数油门的位置来适应负荷的变化，因而需要增设调速器。调速器的功能就是在柴油机工作时，随着外界负荷的变化自动调节供油量，使柴油机的转速保持相对稳定；另外在柴油机无负荷时，调速器还能使柴油机保持速运转而不会停车，并能限制柴油机的最高转速防止飞车。

1-柴油箱2-粗滤器3-输油泵4-手油泵5-喷油泵6-低压油管7-细虑器8-放气螺钉9-喷油器10-回油管11-限压阀

图2-3 燃油供给系统简图

1-油底壳2-机油泵集滤器3-机油泵4-调压阀5机油滤清器6-油管7-旁通阀8-摇臂推杆9-机油散热器10-主油道进油管11-凸轮轴12-机油压力传感器13-主油道14-活塞连杆组15-曲轴

图2-4 润滑系统示意图
五、润滑系统
柴油机的润滑系统是根据其中零件所受负荷的大小、性质以及摩擦表面相对运动的速度来确定润滑强度的。由机油泵、机油滤清器、机油冷却器和压力调节与安全装置等部件组成。润滑系统示意图见图2-4所示。490柴油机采用复合润滑法，即压力润滑加飞溅润滑。
润滑系统的功用是将一定数量的清洁润滑油送到内燃机的各个摩擦部位，起到下列作用：
（1）润滑作用 为了保证内燃机的正常工作，必须对各个相对运动表面，互相摩擦的部位加注润滑油，使其间形成一层油膜成为液态接触，这样可以减小摩擦阻力，减少机件磨损，延长内燃机的使用寿命。
（2）冷却作用 通过润滑油不断地流过运动零件的表面，带走零件所吸收的和由于相互摩擦产生的热量，使零件的温度不致过高。
（3）清洗作用 利用润滑油的流动，带走由于摩擦而产生的金属磨屑和其它杂质，通过滤清保持润滑油和摩擦面的清洁。
（4）密封作用 利用润滑油的粘性，附着于运动零件表面起密封作用，减少气体泄漏。
（5）防锈作用 润滑油附着于零件表面，防止和减缓零件的锈蚀[7]。

六、冷却系统
水冷发动机用水做冷却介质，水具有较大的热容量和潜热，当发动机工况及环境温度变化时，仍能保证工作可靠。工作时受热零件的热量先传给水，再通过散热器或直接将水中的热量散入大气。根据冷却水循环方式的不同，又分为蒸发冷却、自然对流循环冷却和强制循环冷却三种主要方式。由水泵、风扇、散热器、中冷器和节温装置部件组成。对于柴油机来讲，冷却系统布置在柴油机的迎风端，散热器竖起置于柴油机的前端，轴流式风扇布置在散热器的后面。这种布置的目的是为了充分利用迎风气流。
冷却系统如图2-5所示。冷却水的出水温度应该保持在80～90℃，最高不要超过95℃。

1-散热器2-节温器3-循环水4-温度感应塞5-出水管6-空气及水蒸气管路7-水泵8-补水管9-放水阀10-机油冷却器11水泵进水管

图2-5 冷却系统示意图
七、起动系统
起动系统的功用是使内燃机由静止状态转变为运动状态，即克服机件的摩擦阻力、惯性阻力及活塞压缩气体时的压缩阻力以带动曲轴达到一定的起动转速。起动系统包括驱动装置和辅助装置两部分。起动系统由于驱动装置不同又可分为人力起动、电力起动和汽油机起动几种类型。起动系统必须供给足够大的起动力矩来克服柴油机的起动阻力矩，而后将曲轴加速到一定的转速，使压缩终了时，柴油机气缸内的压缩空气的温度高于燃料点燃的温度，以保证着火燃烧。同时，每次燃烧后，燃气所做的功都大于阻力功，使柴油机转速逐渐上升到能够正常工作的转速。490柴油机采用电机起动，电机起动装置体积小、起动迅速、操作方便。电起动系统包括起动电机、充电发电机、继电调节器、蓄电池、电热塞、电门开关、预热及起动开关、电流表等。
大连水产学院本科毕业设计（论文） 第三章 结构设计
第三章　结构设计
3.1 机体组
机体组由气缸体、气缸套、气缸盖和油底壳组成。
一、气缸体和气缸套设计：
490型柴油机的气缸盖和机体都是整体铸造的。采用的是立式结构湿式缸套，最小壁厚为6mm，水套厚5mm，气缸中心距=（曲柄销长度为40mm）+（主轴径长度为36mm）+2（曲柄臂厚度为22mm），所以本柴油机缸心距确定为120mm。机体材料为HT20-40，机体的基本尺寸长×宽×高：480mm×380mm×428mm，490柴油机的气缸体主要尺寸设计如图3-1所示。
湿式气缸套的外壁直接与冷却水接触，气缸套只与气缸体内孔的支承部分配合，在气缸套和气体之间形成冷却水腔，因此存在水密和腐蚀的问题。其优点是：散热条件好，有利于降低第一环和环、气缸套的温度，湿式气缸套壁厚，有足够的刚度和强度，易于制造和更换，应用广泛[8]。如图3-2所示。

图3-1 龙门式气缸体示意图

提高气缸体刚度的有效措施：
①本柴油机气缸体采用整体龙门式结构，相对于平分式刚度增加，拆装工艺性更加方便。隧道式气缸体的刚 度最大，但重量也是最大，一般多为小型单缸内燃机使用。
②整个气缸体曲面型设计，形成不断弯曲的波浪形，而不是简单的大平面，这样可以有效的提高气缸体的结构刚度，并能减少噪音。
③在气缸体的内壁和各缸之间的隔板上分别加加强筋和行架结构，从而提高气缸体的刚度。
④在满足铸造要求的条件下，基本壁面要尽可能薄，减轻气缸体的重量，图3-2 湿缸套示意图
但局部要加厚，特别是在气缸体的上下平面和前后壁面要加厚，以提高气缸体的刚度。
⑤主要载荷尽可能直线传递，避免产生附加弯曲和扭矩。
⑥气缸体的过渡圆角要圆滑过渡，角度不能太小，不能为直角。（见图3-1所示）
本机气缸套选择优质高磷铸铁。
提高气缸耐磨性的措施：
①合理选用材料，按照内燃机的使用条件合理的选用缸套材料。例如在尘埃较多以及野外重负荷下工作的拖拉机用的柴油机，气缸套一磨料磨损为主，宜采用高磷铸铁、加硼铸铁制造缸套。
②缸套加工必须精确，气缸加工精度必须在2级以上。
③缸套表面处理，主要有镀铬、高频淬火、磷化处理和氮化等。
④制定合理的磨合规范。在进行长时期高负荷磨合运转时，在中间要加入几段低负荷运转。
⑤使用条件。不要在尘土很多的环境下，空气滤清器和机油滤清器的选用、使用和保养必须给予重视，否则气缸会遭到强烈的磨料磨损。
⑥改善缸套的设计，结构设计要合理。
二、气缸盖与气缸垫
⒈气缸盖
①基本组成：气缸盖上应有进、排气门座及气门导管和进、排气门通道、水道、水管等。
②作用：a密封气缸上部。
b构成燃烧室（与气缸壁和活塞顶一起）。
c构成供给系中进、排气系统及冷却系、润滑系的一部分（铸有进、排气通道及冷却水套、润滑油道）。
③要求：a要根据混合气的形成和燃烧方式，正确设计燃烧室型式，合理布置气门和气道。
b应具有足够的刚度和强度，保证承受机械应力和热应力同时能可靠工作和良好的密封。
c保证高温部分能得到较强的冷却，使气缸盖的温度分布均匀，尽可能减小热应力，避
免出现热疲劳裂纹。
d结构简单、便于生产；对装置在气缸盖上的机件要便于拆装和维修。
④材料：灰铸铁或合金铸铁：
a刚度、强度高
　 b耐高温
c导热性差：缸盖底面鼻梁区易开裂
d质量重
水冷式内燃机气缸盖的结构形式可以分为整体式、分体式、单体式以及连体式四种。
整体式是整列气缸共用一个气缸盖；分体式是每两个或三个气缸共用一个气缸盖；单体式是每个气缸有一个单独的气缸盖；连体式是气缸盖和气缸体不分开，连成一整体。

图3-3 气缸盖与盖罩示意图
一般缸径小于105mm时，一般多采用整体式气缸盖。本490型柴油机气缸盖采用整体式结构形式，四个气缸共用一个气缸盖，它的零件数少，结构紧凑，制造成本较低。
本柴油机气缸盖选择HT24-44铸铁材料铸造而成缸心距为120mm。

⒉气缸垫
①作用：密封 图3-4 气缸垫示意图
②要求：
a具有补偿接合面粗糙度、不平度所必需的柔性以及补偿接合面变形所必须的弹性。
b具有足够的机械强度，能够承受气缸盖螺栓预紧力和接合面的变形力，在高温、高压气体的作用下不易损坏。
c具有耐热性，在高温下不致烧，因属于易损件因而成本要低。
d具有耐腐蚀性，对气体、机油和冷却水有一定的抗腐蚀能力。
e制造简单，拆装方便，并且能够重复使用。
③材料与结构：
如图3-4所示密封衬垫有两道石棉密封圈，靠近气缸的一道为石棉制品，表面涂以石墨，靠外的一道也是石棉制品，中间有一个低碳钢密封环，外表面镀铜，利用钢环的弹性起密封作用。
3.2 活塞连杆组
490型柴油机的活塞连杆组由活塞、活塞环、活塞销、活塞销挡圈、连杆、连杆轴瓦、连杆螺栓、连杆螺母、保险铁丝（钢片）等组成。
一、活塞组设计
活塞头部包括活塞顶、火力岸及活塞环带。活塞顶与气缸盖、气缸壁组成燃烧室，承受气体压力，接受高温气体的作用。活塞环带又称密封部，是销座以上安装活塞环的部位，其作用是保证工作容积的密封性。安装活塞环的沟槽称为环槽，环槽下支承环的部分称为环岸。
环带以下的部分称为活塞裙部，起导向作用并承受侧压力。一般多采用椭圆，活塞裙部采用上述结构措施之后，气缸壁之间的配合间隙比较小，不会产生敲缸现象。活塞放入气缸内，活塞裙部与气缸壁间的间隙可按气缸直径的0.05%～0.1%预留。490型柴油机活塞裙部与气缸壁的间隙为0.20～0.26mm，使用极限间隙为0.75mm[9]。活塞销座位于裙部中央上方，销座中安装活塞销。活塞通过销座将气体作用力及惯性力经活塞销传递给连杆。
⑴活塞材料与工艺
活塞材料选用共晶铝硅合金（铸铝、锻铝）其特点是质量小，导热性好，适用于一般发动机。 　　　铸造的特点是质量大加工工序多；模锻的特点是质量小，加工少，而锻造介于二者之间。所以加工工艺为铸造。
⑵结构特点 图3-5球型活塞示意图
基本结构：由顶部、头部、裙部三部分组成。顶部：组成燃烧室，易热裂、压碎，要求加工应光洁，材料应耐热。头部：油环槽以上部分。裙部：油环槽底面至活塞底端的外圆柱表面。本柴油机选用球型燃烧室活塞，其外形示意图如图3-5所示。
⑶活塞的基本尺寸选择
第一环位置：根据活塞环的布置确定活塞压缩高度时，首先须定出第一环的位置，即火力岸高度h。为缩小，当然希望h尽可能小，但h过小会使第一环温度过高，导致活塞环的弹性松弛、粘结等故障。根据国产典型中小功率高速内燃机的主要尺寸参数90系列490型柴油机D=90mm，h=0.22×D = 19.8mm。（见图3-7）
环岸高度：为减少活塞高度，活塞环槽轴向高度b应尽可能小，这样活塞环惯性力也小，会减轻对环槽侧面冲击，有助于提高环槽耐久性。但b太小，就使制造工艺困难。在90系列型高速内燃机上，气环高b = 2.5mm，油环高 b = 5mm。环岸的高度c应保证它在气压造成的负荷下不会破坏。因此，环岸高度一般第一环最大，其它较小。一般= 5mm，= = 4mm。由于490型柴油机主要应用于农用车，其主要设计思想是强度高，提高功率，降低燃油消耗率，减少发动机单位马力的重量、体积和原材料的消耗，导热性，抗磨性和缸内导向性好，材料选用共晶硅铝合金。活塞销选择20Cr 热处理为表面渗碳淬火，渗碳层厚度0.8～1.2mm，热处理硬度HRC58-64。
活塞与活塞销工作时，弯曲变形互相不协调会在销座孔内上侧引起严重边缘负荷，可能造成销孔永久变形甚至使销座裂开。（见图3-6）为此，一般适当增大活塞销直径提高销的弯曲刚度，减少弯曲变形。但是直径的增大使活
塞高度增加，质量加大。对柴油机来说，销座的外圆大多与活塞顶实体相连，销座的柔度很小，边缘负荷和严重。因此常对销座结构做如下设计：
①活塞销座采用柔性设计，以减少内孔边缘的应力集中；
②要适当增大活塞销直径，以提高其刚度，减小变形；图3-6 活塞销与销座的受力变形图
③ 在活塞销座孔处加工出卸载槽；
④ 活塞销为保证足够的强度与刚度，采用高强度空心管材做活塞销，表面淬火（60～64）HRC，精磨，以保证可靠性与耐久性。为此，选取活塞销的主要尺寸d =33mm，l = 75mm，活塞销座厚度8mm。
