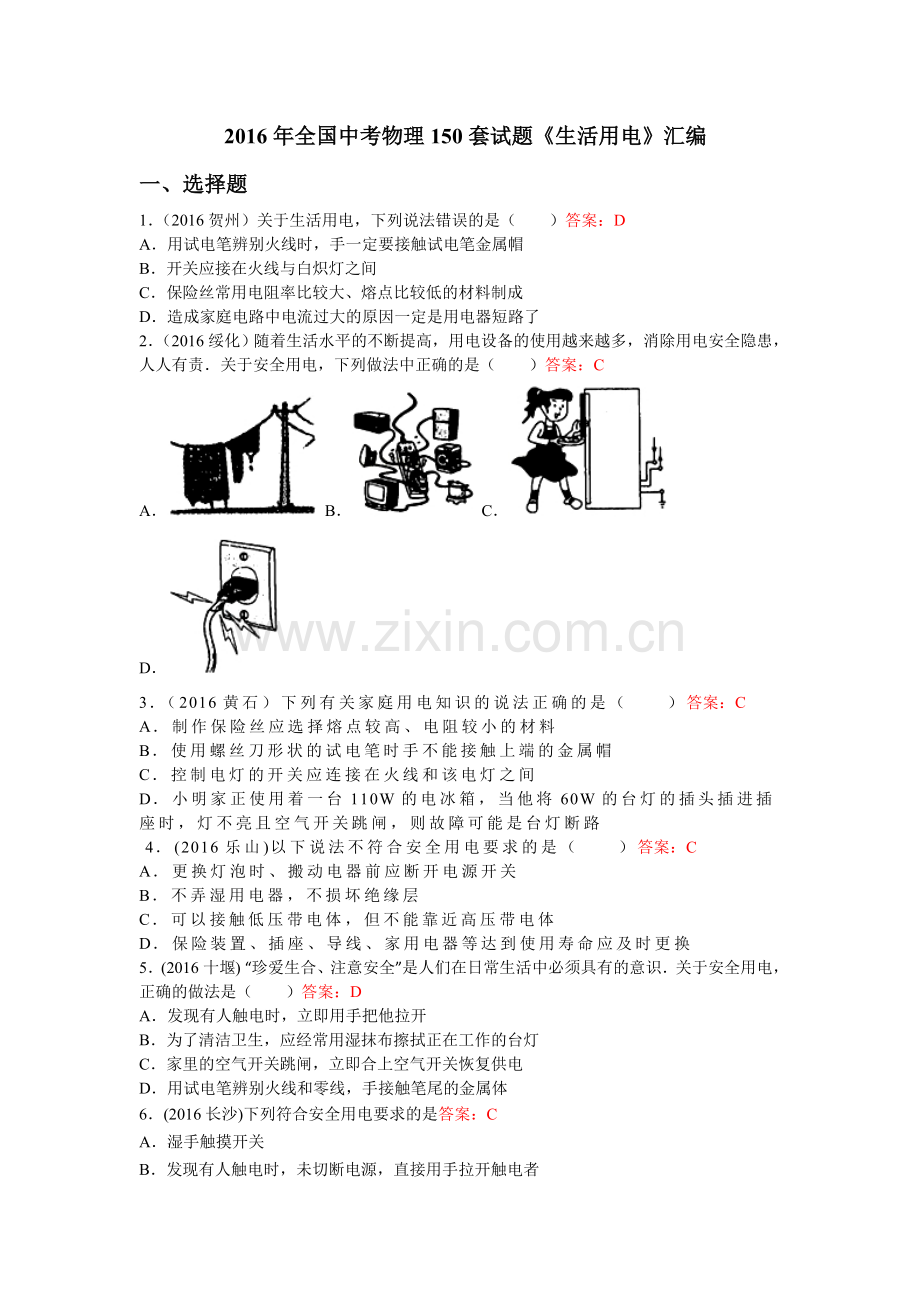

2016年全国中考物理150套试题《生活用电》汇编
一、选择题
1．（2016贺州）关于生活用电，下列说法错误的是（ ）答案：D
A．用试电笔辨别火线时，手一定要接触试电笔金属帽
B．开关应接在火线与白炽灯之间
C．保险丝常用电阻率比较大、熔点比较低的材料制成
D．造成家庭电路中电流过大的原因一定是用电器短路了
2．（2016绥化）随着生活水平的不断提高，用电设备的使用越来越多，消除用电安全隐患，人人有责．关于安全用电，下列做法中正确的是（ ）答案：C
A． B． C． D．
3．（2016黄石）下列有关家庭用电知识的说法正确的是（ ）答案：C
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用螺丝刀形状的试电笔时手不能接触上端的金属帽
C．控制电灯的开关应连接在火线和该电灯之间
D．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障可能是台灯断路
24．(2016乐山)以下说法不符合安全用电要求的是（ ）答案：C
A．更换灯泡时、搬动电器前应断开电源开关
B．不弄湿用电器，不损坏绝缘层
C．可以接触低压带电体，但不能靠近高压带电体
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
5．(2016十堰) “珍爱生合、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（ ）答案：D
A．发现有人触电时，立即用手把他拉开
B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
C．家里的空气开关跳闸，立即合上空气开关恢复供电
D．用试电笔辨别火线和零线，手接触笔尾的金属体
6．(2016长沙)下列符合安全用电要求的是答案：C
A．湿手触摸开关
B．发现有人触电时，未切断电源，直接用手拉开触电者
C．有金属外壳的用电器使用三孔插座
D．随意搬动亮着的台灯或工作中的电扇

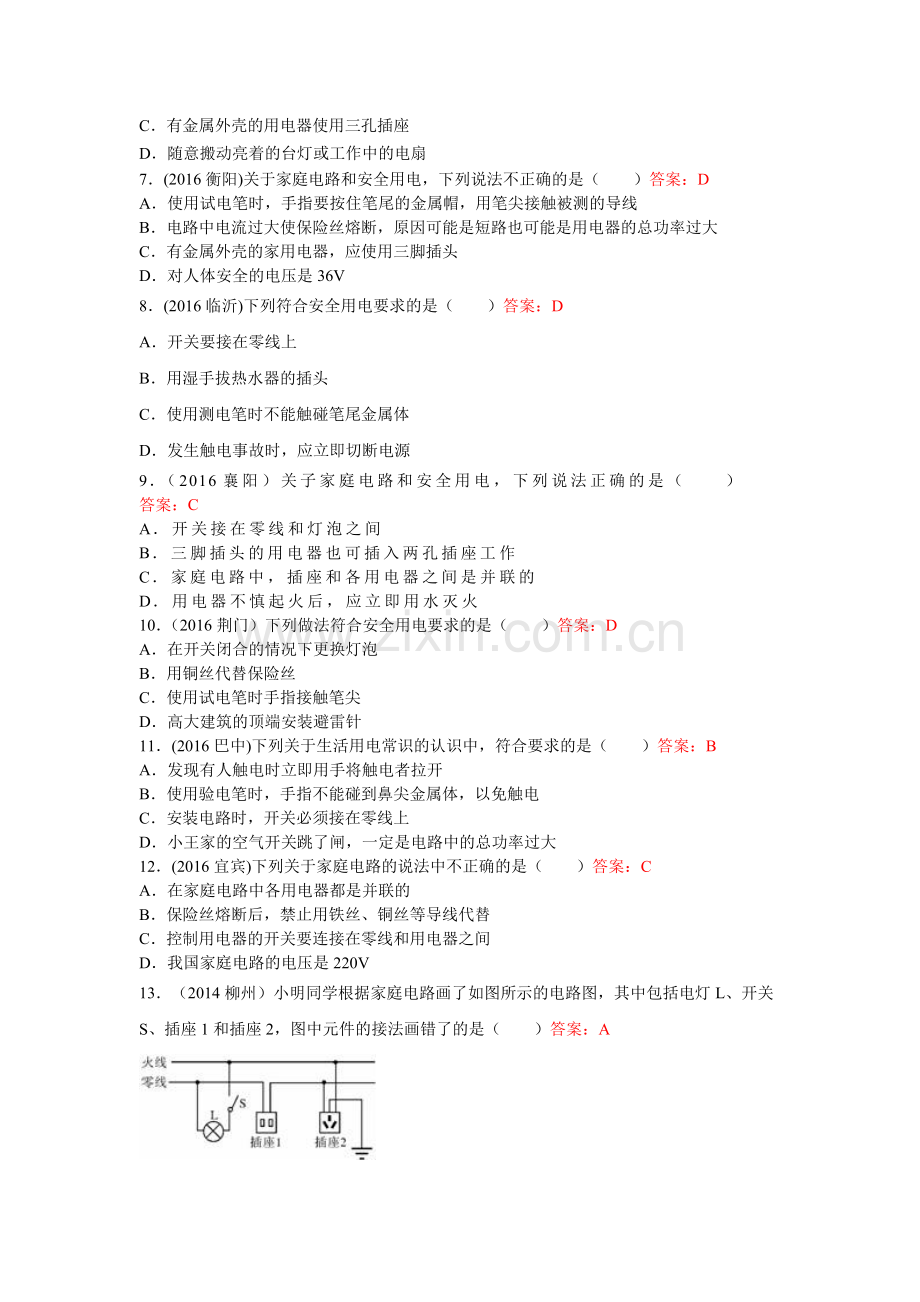

7．(2016衡阳)关于家庭电路和安全用电，下列说法不正确的是（ ）答案：D
A．使用试电笔时，手指要按住笔尾的金属帽，用笔尖接触被测的导线
B．电路中电流过大使保险丝熔断，原因可能是短路也可能是用电器的总功率过大
C．有金属外壳的家用电器，应使用三脚插头
D．对人体安全的电压是36V
8．(2016临沂)下列符合安全用电要求的是（ ）答案：D
A．开关要接在零线上
B．用湿手拔热水器的插头
C．使用测电笔时不能触碰笔尾金属体
D．发生触电事故时，应立即切断电源
9．（2016襄阳）关子家庭电路和安全用电，下列说法正确的是（ ）
答案：C
A．开关接在零线和灯泡之间
B．三脚插头的用电器也可插入两孔插座工作
C．家庭电路中，插座和各用电器之间是并联的
D．用电器不慎起火后，应立即用水灭火
10．（2016荆门）下列做法符合安全用电要求的是（ ）答案：D
A．在开关闭合的情况下更换灯泡
B．用铜丝代替保险丝
C．使用试电笔时手指接触笔尖
D．高大建筑的顶端安装避雷针
11．(2016巴中)下列关于生活用电常识的认识中，符合要求的是（ ）答案：B
A．发现有人触电时立即用手将触电者拉开
B．使用验电笔时，手指不能碰到鼻尖金属体，以免触电
C．安装电路时，开关必须接在零线上
D．小王家的空气开关跳了闸，一定是电路中的总功率过大
12．(2016宜宾)下列关于家庭电路的说法中不正确的是（ ）答案：C
A．在家庭电路中各用电器都是并联的
B．保险丝熔断后，禁止用铁丝、铜丝等导线代替
C．控制用电器的开关要连接在零线和用电器之间
D．我国家庭电路的电压是220V
13．（2014柳州）小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是（ ）答案：A
A．插座1 B．插座2 C．开关S D．电灯L
14．(2016北海)下列做法中不符合安全用电的是（ ）答案：D
A．
用干木棍挑开触电者身上的电线
B．
三孔插座安装时接地线
C．
家庭电路中安装漏电保护装置
D．
朽木仍然架在输电线上
15. （2016来宾）下列是一些与用电安全相关的现象，其中符合安全用电原则的是（ ）答案：D
16．(2016济南)下图所示是一些与用电安全相关的现象，其中符合安全用电原则的是（ ）答案：D
A． B． C． D．
17．(2016营口)家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（ ）
答案：C
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸
18．(2016河南)如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（ ）答案：C
A．灯泡和两孔插座是串联的
B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的
D．试电笔插人两孔插座的左孔，氛管发光
19．(2016山西) “注意安全，珍惜生命”是大家的共同心愿．下列一些做法符合用电安全的是（ ）答案：C
A．
空旷地带在电线上晾晒衣服B．
用湿毛巾擦正在工作的台灯
C．
用电器的金属外壳要接地D．
有人触电要先直接用手拉开
20．（2016哈尔滨）如图关于仪表的正确使用和电路常规连接正确的是（ ）答案：B
A．
电流表接电源B．
电压表接电源
C．
导线接电源D．
家用电器接电源
21．（2016哈尔滨）下列图中符合安全用电原则的是（ ）答案：C
A．
在通电的电线上晾湿衣服B．
用湿布擦发光的电灯
C．
用验电笔检验相线是否带电D．
电热水壶接电示意图
22．(2016漳州)以下符合安全用电的是（ ）答案：D
A．将开关安装在灯具和零线之间
B．用正在充电的手机打电话
C．阿勇电器着火时用水来灭火
D．电冰箱的金属外壳要接触地
23．（2016南平）如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是（ ）答案：D
A．接线板的插头是两脚插头
B．两孔插座和三孔插座是串联的
C．接线板上的开关和指示灯是并联的
D．使用多个大功率用电器时，不要同时接在同一接线板
24．（2016怀化）以下图形符合安全用电原则的是（ ）答案：C
25．关于家庭电路和安全用电，下列说法正确的是（ ）答案：A
A．使用电冰箱时，外壳必须接地
B．开关可以接在用电器和零线之间
C．当用电器着火时，应迅速向用电器泼水
D．为了方便可以直接抓住导线拉出插座上的插头
26．(2016齐齐哈尔)下列说法符合安全用电常识的是（ ）答案：C
A．可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
B．家庭电路中控制灯泡的开关接在火线或零线上都可以
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体
D．发现有人触电时应迅速用手把他拉离带电体
27．（2016陕西）下列符合安全用电的做法是（ ）答案：B
A．将电风扇三线插头最长的脚弯曲后，插在两孔插座上使用
B．家庭电路出现故障，断电后进行维修
C．将开关接在家庭电路的零线上
D．拔插头时直接用手拽插头上的电线
28．（2016湘潭）下列做法符合安全用电要求的是（ ）答案：A
A．电冰箱外壳接地
B．用铁丝代替保险丝接在家庭电路中
C．用湿手插拔电源插头
D．一个插座上同时使用多个大功率用电器
29．（2016广元）如图所示的做法中，符合用电安全原则的是（ ）答案：C
A．
用手指接触插座的插孔 B．
用、湿抹布擦发光的灯泡
C．
将冰箱的金属外壳接地 D．
在高压输电线下放风筝
30．(2016湘西州)为确保安全用电，日常生活中我们必须遵守安全用电原则，下列这些行为中不符合安全用电原则的是（ ）答案：D
A．不接触低压带电体 B．不靠近高压带电体
C．不弄湿用电器 D．可用铜丝代替保险丝
31．（2016北京）关于安全用电，下列做法中正确的是（ ）答案：A
A．更换灯泡时先断开电源开关
B．在高压线下放风筝
C．家用电器电线绝缘皮破损了仍继续使用
D．用湿布擦拭正在工作的电视机
32．（2016•荆门）下列做法符合安全用电要求的是（ ）
A．在开关闭合的情况下更换灯泡
B．用铜丝代替保险丝
C．使用试电笔时手指接触笔尖
D．高大建筑的顶端安装避雷针答案：D
33．（2016•威海）关于安全用电，下列说法错误的是（ ）答案：A
A．家庭电路中空气开关跳闸，一定是由于电路短路引起的
B．发现家用电器或电线着火时，应先切断电源再救火
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．油罐车的尾部装有铁链，是为了将油与油罐磨擦产生的静电导走
34．（2016•新疆）关于家庭电路和安全用电，下列说法正确的是（ ）答案：A
A．使用电冰箱时，外壳必须接地
B．开关可以接在用电器和零线之间
C．当用电器着火时，应迅速向用电器泼水
D．为了方便可以直接抓住导线拉出插座上的插头
35．（2016•湘西州）为确保安全用电，日常生活中我们必须遵守安全用电原则，下列这些行为中不符合安全用电原则的是（ ）答案：D
A．不接触低压带电体 B．不靠近高压带电体
C．不弄湿用电器 D．可用铜丝代替保险丝
36．（2016•永州）下列有关安全用电的说法正确的是（ ）答案：A
A．外壳损坏的插座应及时更换
B．用电器着火时，应迅速向用电器泼水灭火
C．发现有人触电时，立即用手把人拉开21世纪教育网
D．使用试电笔时手指要接触笔尖金属体
37．（2016•十堰）“珍爱生合、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（ ）答案：D
A．发现有人触电时，立即用手把他拉开
B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
C．家里的空气开关跳闸，立即合上空气开关恢复供电
D．用试电笔辨别火线和零线，手接触笔尾的金属体
38．（2016•邵阳）电给我们生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至危及生命．下列做法符合安全用电要求的是（ ）答案：A\
A．发现有人触电时，立即切断电源
B．洗衣机的三脚插头用两脚插头代替
C．控制电灯的开关接在零线上
D．家用保险丝被烧断后，用铁丝或铜丝代替
39．（2016•巴中）下列关于生活用电常识的认识中，符合要求的是（ ）
A．发现有人触电时立即用手将触电者拉开
B．使用验电笔时，手指不能碰到鼻尖金属体，以免触电
C．安装电路时，开关必须接在零线上
D．小王家的空气开关跳了闸，一定是电路中的总功率过大答案：B
40．（2016•乐山）以下说法不符合安全用电要求的是（ ）答案：C
A．更换灯泡时、搬动电器前应断开电源开关
B．不弄湿用电器，不损坏绝缘层
C．可以接触低压带电体，但不能靠近高压带电体
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
41．（2016•益阳）为了确保用电安全，日常生活中下列做法错误的是（ ）答案：D
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡、搬动电器前应断开电源开关
C．不弄湿用电器，不损坏绝缘层
D．控制电灯的开关装在零线上
42．（2016•百色）下列做法中符合安全用电原则的是（ ）答案：C
A．家庭电路中可用钢丝来替换保险丝
B．用电器的金属外壳不用接地线
C．发现有人触电后，要立即切断电源
D．在高压输电线下钓鱼
43．（2016•张家界）如图中是一些人在生活用电中的几种做法，其中正确的是（ ）
答案：C
A．
电线上晾衣服 B．
湿手触摸电器
C．
灯泡与开关的连接 D．
大功率的用电器同时使用
44．（2016•齐齐哈尔）下列说法符合安全用电常识的是（ ）答案：C
A．可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
B．家庭电路中控制灯泡的开关接在火线或零线上都可以
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体
D．发现有人触电时应迅速用手把他拉离带电体
45．（2016•山西）“注意安全，珍惜生命”是大家的共同心愿．下列一些做法符合用电安全的是（ ）答案：C
A．
空旷地带在电线上晾晒衣服 B．
用湿毛巾擦正在工作的台灯
C．
用电器的金属外壳要接地 D．
有人触电要先直接用手拉开
46.（2016孝感）家庭电路中，下列操作符合要求的是（ ）答案：A
A．输电线进户后，应先接电能表
B．家庭电路的开关，接在零线或火线上都可以
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．空气开关跳闸后，应立即合上
47.（2016滨州）为了确保用电安全，在日常生活中，下列做法错误的是（ ）答案：B
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡，搬动电器前不必断开电源开关
C．不弄湿用电器，不损坏绝缘层
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
48.（2016枣庄）家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（ ）
答案：B
A．这个插座的火线和零线原来就相接触形成了短路
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．插头与这个插座接触不良形成了断路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
49.（2016泰安）下列有关安全用电的说法中正确的是（ ） 答案：C
A．发现有人触电后，应立即用手把触电人拉离电线
B．家用电器或电线着火时，应该迅速用水来浇灭
C．雷雨天，人不能在高处打伞行走
D．家庭电路中开关应接在用电器和零线之间
50.(2016淄博)安全用电越来越被人们所重视，符合安全用电要求的做法是（ ）答案：D
A．用湿手插拔电热器的插头
B．多个大功率用电器同时用一个插座
C．家庭电路中，把开关接在零线和灯泡之间
D．使用试电笔时，手指触碰笔尾的金属帽
51. (2016菏泽)下列做法中符合安全用电原则的是（ ）答案：D
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．发现有人触电，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．家用电器的金属外壳一定要接地
52. (2016自贡).某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（ ）答案：C
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
53. (2016自贡).为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（ ）答案：A
A．总电阻 B．总电流 C．总功率 D．无法判断
54．（2016•遂宁）关于家庭电路及安全用电，下列说法正确的是（ ）答案：B
A．低于220V的电压对人体都是安全的
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上
C．只有当人体接触带电体时才可能发生触电事故
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联
55.（2016成都）关于家庭电路的安全用电，下列说法正确的是（ ）答案：B
A．保险丝烙断后，可以用铜丝替代
B．不能用湿市擦拭与电源连通的用电器
C．灯座的螺旋套应该接相线（火线）
D．家庭电路的电压对人体而言是安全电压
56．（2016•德州）关于家庭电路及安全用电，下列说法正确的是（ ）答案：B
A．对人体安全的电压不高于36V，家庭电路中插座和电灯是串联的
B．新建楼房中的供电线路不再使用保险丝，而用起保险作用的空气开关代替
C．家庭电路中总电流过大就是短路造成的
D．正确使用电笔辨别火线时，试电笔氖管发光，没有电流通过人体
57.（2016广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（ ）答案：D
A．一节干电池的电压是1.5V B．家庭电路的电压是220V
C．手机电池电压是3.7V D．对人体安全的电压是36V
58.(2016内江)下列有关用电常识的做法中正确的是（ ）答案：D
A．可以在绝缘的电线上晾晒衣物
B．发现有人出现高压跨步电压触电时，可以走近直接用绝缘物将高压电线拨开
C．在户外遇到雷雨天气时，躲在树下比较安全
D．在户外遇到雷雨天气时，最好不要撑着金属杆的雨伞在雨中行走
59.（2016南充）下列做法中不符合安全用电原则的是（ ）答案：B
A．洗衣机、电冰箱等家用电器的金属外壳要接地
B．家庭电路中，开关可以接在零线和用电器之间
C．保险装置、插座、家用电器等达到使用寿命时应及时更换
D．高大建筑物的顶端都要安装避雷针
60．（2016•山西）“注意安全，珍惜生命”是大家的共同心愿．下列一些做法符合用电安全的是（ ）答案：C
A．
空旷地带在电线上晾晒衣服 B．
用湿毛巾擦正在工作的台灯
C．
用电器的金属外壳要接地 D．
有人触电要先直接用手拉开
61．（2016•兰州）关于家庭电路和用电安全，下列说法不正确的是（ ）答案：A
A．使用测电笔时，手不能接触触电笔的金属体
B．B更换灯泡时，应先断开开关
C．空气开关跳闸，可能是电路中出现了短路
D．卫生间应该安装有放水盖的插电盒开关
62．（2016•荆门）下列做法符合安全用电要求的是（ ）答案：D
A．在开关闭合的情况下更换灯泡
B．用铜丝代替保险丝
C．使用试电笔时手指接触笔尖
D．高大建筑的顶端安装避雷针
63．（2016•广元）如图所示的做法中，符合用电安全原则的是（ ）答案：C
A．
用手指接触插座的插孔 B．
用、湿抹布擦发光的灯泡
C．
将冰箱的金属外壳接地 D．
在高压输电线下放风筝
64（2016桂林）下列事例，不符合安全用电原则的是（ ）答案：A
A．使用绝缘皮破损的插头
B．人触电时，先关掉电源再救人
C．电器设备起火，不能用水直接灭火
D．使用试电笔时，手指不能碰到笔尖金属体
65．(2016株洲)一种试电笔的构造如图所示，下列说法正确的是（ ）
答案：D
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
66．（2016•兰州）关于家庭电路和用电安全，下列说法不正确的是（ ）答案：A
A．使用测电笔时，手不能接触触电笔的金属体
B．B更换灯泡时，应先断开开关
C．空气开关跳闸，可能是电路中出现了短路
D．卫生间应该安装有放水盖的插电盒开关
二、填空题
1．（2016苏州）如图所示，正确使用测电笔的方法是图 甲 ，若笔尖接触被测导线时氖管发光，则被测导线是 火 线．
2．(2016巴中)我国家庭电路的照明电压为 220 V，家庭电路中所有家用电器和插座都是 并 联的．
3．(2016齐齐哈尔)小明使用家里的电冰箱时发现，冷藏室内照明灯发光，同时压缩机制冷，他思考判断冷藏室内的照明灯和压缩机连接方式是 并联 （选填“串联”或“并联”）．他发现正在工作的冰箱外壁比较热；过一段时间，又遇到了插头与插座松动后连接处也会明显发热的问题，请分别解释以上两种发热的原因．
4．（2016双鸭山）在家庭电路中，冰箱、电视机、电脑、电灯等用电器之间是 并 联的．为防止触电，必须把控制用电器的开关接在 火 线和用电器之间．
5．（2016东营）家庭电路触电事故都是人体直接或间接接触 火 线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与 大地 相连，不致对人造成伤害．
6.（2016广安）仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示．那么，较长的那根插头E接的是 地线 （选填“火线”、“零线”或“地线”）；你认为这根插头做长点的主要目的是 先接通地线（或后断开地线，或确保用电安全） ．
（1）（2016•青岛）工人装修电路时不细心，使火线和零线直接接通，会造成 短路 ，电路中的电流过大，总开关“跳闸”．
7．（2016永州）小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接 ，图中三孔插座的插孔 （选填“a”、“b”或“c”）应与地线相连．
答案为：灯泡；b．
8．(2016宿迁)家用白炽灯正常工作时，其两端的电压为 220 V；白炽灯与电视机之间连接方式是 并联 （选填“并联”或“串联”）．
9．（2016南昌）如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管 不发光 （选填“发光”或“不发光”）；C孔应接 地 线，是为了防止家用电器金属外壳 漏电 ，避免对人体造成伤害．家庭电路中各插座之间是 并联 联的．
10．（2016襄阳）电风扇之所以能够工作，是因为 电动机 带动了叶片旋转．我国家庭电路的电压是 220 V．
11．（2016烟台）洗衣机、电冰箱等用电器需要使用三线插头，其中一条接 火线 （常标有L），一条接 零线 （常标有N）．第三条标有E，标有E的导线和用电器的 金属外壳 相连．
12．使用试电笔时，人体通过试电笔与火线相连，为什么没有触电事故发生呢？阅读如图资料请你在小组合作交流时给有疑惑的同学讲解其中的道理．
13．（2016丹东）.安全用电至关重要，请你用生活用电相关知识解释下面两个问题．
（1）空气开关在电流过大时会自动断开，造成电流过大的原因是什么？
（2）电灯的开关为什么要接在火线和灯泡之间？
答：
（1）家庭电路中电流过大的原因是短路或用电器总功率过大．
（2）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间．只有开关接在火线与电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人触及灯泡与火线构成通路，发生触电事故．
三、作图题
1．（2016河源）如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入．
2．（20161钦州）请在图中完成三脚插座接入电路的连线．
3．（2016黔西南）.如图所示，完成家庭电路的连接（要求：开关能控制螺口灯泡）．
4．(2016宁夏)如图甲所示是小明常用的一个插线板．他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压．
（1）根据上市现象，你认为插线板的指示灯和开关的连接方式是 串联 ．
（2）请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通．
5．（2016丹东）.如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．
6．(2016六盘水)如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：
7.(2016莆田)请将图乙中的三孔插座正确接入家庭电路中．
8．（2016通辽）如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通
9．请将图中电路元件正确接入照明电路中。
．
10. (2016岳阳)请用笔画线代替导线，将图中三孔插座接入家庭电路中．
11.（2016淮安）用笔画线代替导线，将图丁中的开关和灯泡正确连入家庭电路中．
12.（2016张掖）请将两个标有“220V 40W”的灯L1、L2连接在家庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常发光．
13.（2016•青岛）如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．
14.(2016呼和浩特)如图（3），请将图中的灯、开关正确连入家庭电路
（2）（2016海南）如图乙所示，请将开关和灯泡正确连入家庭电路．
15．（2016中山）如图所示，某房间内有两盏电灯L1和L2，各由安装在墙壁上的两个开关S1和S2对应控制着，请将它们的连接方法画出来．
16.(2016扬州)如图所示，S1是光控开关，夜晚自动闭合，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．将图连接成声光控楼道节能照明电路．
17．(2016湖州)电灯是一项伟大的发明，没有人能独享这份荣耀，它经历着如下的“进化史”；
1879年，托马斯•爱迪生发明碳丝灯，通电后碳丝温度高达2000℃左右，进入白炽状态而发光，所以也称“白炽灯”．
1910年，美国通用电气实验室发现用钨丝制造的灯既便宜又明亮．
1934年，欧文•米兰尔进一步改进，将灯丝烧成螺旋形，使发出的光更明亮．
20世纪30年代，人们研制出了荧光灯，利用发光气体发出的光使灯里的涂膜发亮．它比普通灯温度低并省电．
最近，人们还发明了大功率LED灯，它更省电，寿命更长．
请回答：
（1）为了安全用电，控制灯的开关必须接在家庭电路的 火 线上．
（2）如图，灯丝烧成螺旋形的原因是 减少 （选填“增加”或“减少”）散热．
（3）5瓦的LED灯与100瓦的白炽灯正常发光时的亮度相当．若用1只5瓦的LED灯代替100瓦的白炽灯使用4万小时，请通过计算说明选择哪种灯比较经济？
注：目前电费0.53元/千瓦时，其他数据如表．
灯的种类
额定功率
使用寿命
市场价格
白炽灯
100瓦
1万小时
3元/只
LED灯
5瓦
4万小时
20元/只
