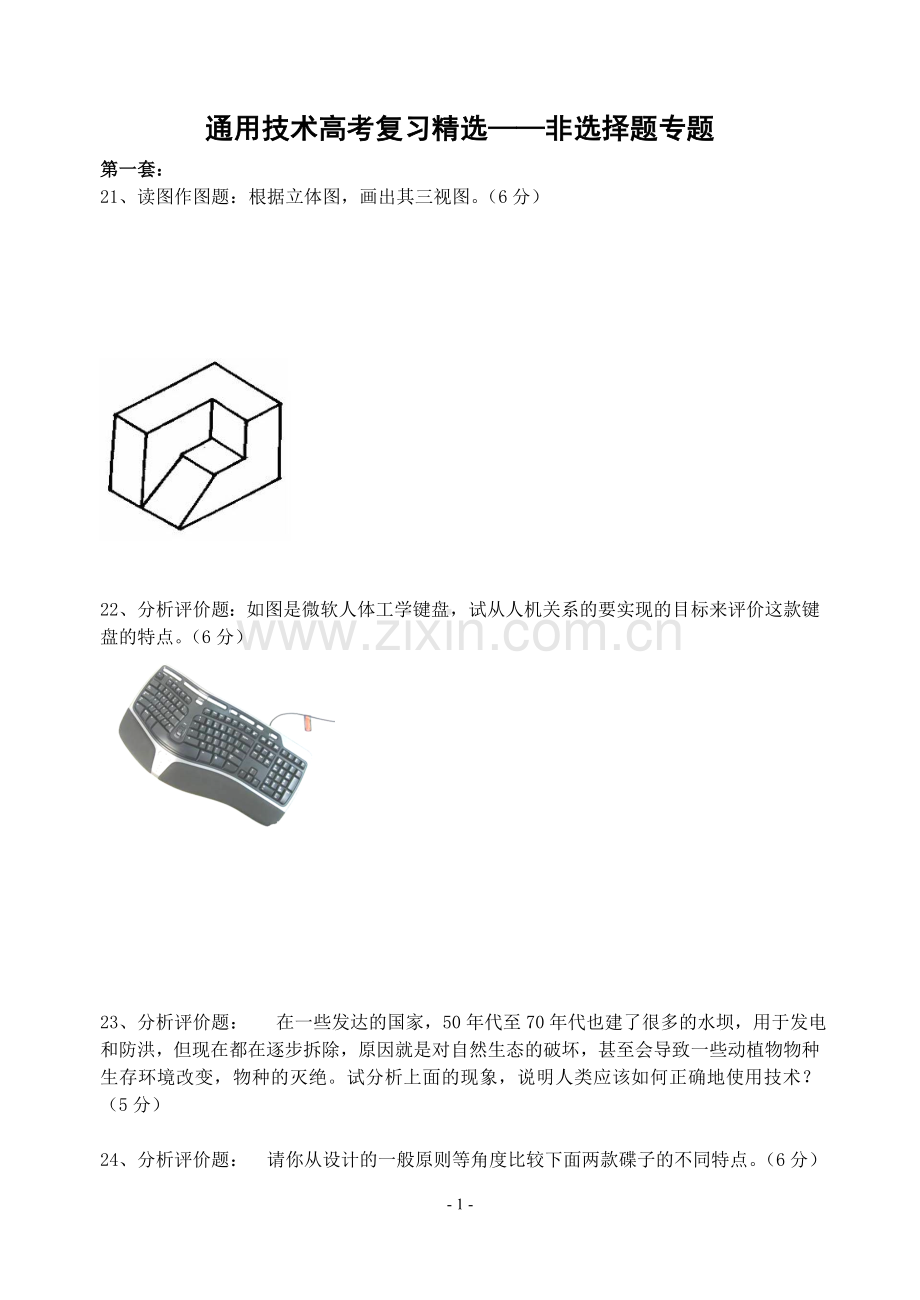

通用技术高考复习精选——非选择题专题
第一套：
21、读图作图题：根据立体图，画出其三视图。（6分）

22、分析评价题：如图是微软人体工学键盘，试从人机关系的要实现的目标来评价这款键盘的特点。（6分）

23、分析评价题： 在一些发达的国家，50年代至70年代也建了很多的水坝，用于发电和防洪，但现在都在逐步拆除，原因就是对自然生态的破坏，甚至会导致一些动植物物种生存环境改变，物种的灭绝。试分析上面的现象，说明人类应该如何正确地使用技术？（5分）

24、分析评价题： 请你从设计的一般原则等角度比较下面两款碟子的不同特点。（6分）
图1、 图2、

25、分析评价题： 翻盖手机和滑盖手机的有一个共同缺点是容易产生排线或接触不良的故障。请你根据系统的特性，谈谈你对这种现象的理解。（5分）

26、分析评价题： 案例分析题 如图是一个蒸汽加热的热水槽，冷水流入到水槽内，通过槽内蛇形盘管进行加热，加热后的热水流出热水槽。如果冷水流量加大，水槽内的温度下降，蒸汽阀开大，加大蒸汽的流量，冷水流量变小，加热槽水温上升，蒸汽阀门关小，蒸汽流量变小。控制加热槽内的温度稳定。（8分）

温度设定
蒸汽
冷水
热水
冷水阀
蒸汽阀
TC
水温探测仪

（1）蒸汽加热水槽控制系统属于 （选填“开环”或“闭环”）控制系统。
（2）请补充完整蒸汽加热水槽自动控制系统方框图。
给定量
（ ）

×
控制器
（ ）
执行器
（ ）
控制对象
（ ）
控制量
（ ）
被控量
（ ）
水温探测仪

27、应用题： 为了测试牛皮纸的抗拉强度，请你设计一个试验，说明你准备采用什么样的器材，如何按步骤进行试验，并用流程图表达试验过程。（6分）

28、应用题： 随着人类社会的不断发展，垃圾的处理问题越来越引起世界各国的高度重视。为了更好地回收垃圾废物，同时又能保护环境卫生，各国都采取一系列的回收措施，垃圾箱的使用便是其中的一种。假设让你设计一种在我校使用的环保垃圾回收箱，你会怎样设计？
（1）你是怎么考虑垃圾箱的功能和结构的？（4分）
（2）用草图展示你的设计（8分）
（3）请从实用、创新、美观等角度对你设计的环保垃圾箱的特点进行简要阐述（4分）

第二套：
21、读图作图题 如图所示，这是一个带凹槽的长方体，长为20mm，宽为6mm，高为9mm，凹槽的半径为3.5mm。（8分）
（1）根据已有的正等轴测图和主视图，补充完成左视图和俯视图。（6分）
（2）在完成的三视图上标注相应的尺寸。（2分）
20
6
6
R3.5

22．作品评价题 北京2008年奥运会火炬设计方案全球征集，短短几个月便收到来自美国、法国、德国、匈牙利、意大利、日本、印度尼西亚、伊朗和中国等国知名设计机构提交的388份方案。从中国北京走向世界的联想集团，经历重重考验，最终以“渊源共生、和谐共融”为设计理念的“祥云”设计方案脱颖而出，成为北京2008年奥运会火炬最终方案。北京奥运会火炬长72厘米，重985克，燃烧时间15分钟，在零风速下火焰高度25至30厘米，在强光和日光情况下均可识别和拍摄。在工艺方面使用锥体曲面异型一次成型技术和铝材腐蚀、着色技术。燃料为丙烷，符合环保要求。火炬外形制作材料为可回收的环保材料。 (6分)
（1）请按设计的一般原则对火炬的设计进行评价。(3分)

23．分析评价题 针对娱乐场所市场强烈需求，iSonic公司将专为第五代iPod发售一款眼镜式的显示器，其搭载了分辨率为320×240像素的专利液晶显示面板，能够让使用者感觉在前方2米处投影出27英寸大小的画面。该产品有着先进的人机学理念，符合年青人群的明快设计，戴着非常舒适。带有立体声耳机，底座接口同iPod连接，但无法与其他品牌的MP4连接。

阅读上面案例，其中包含许多我们学过的原理，如：人机关系要实现的目标高效、舒适。请列出其中三条原理。(8分)

24．案例分析题 老关镇是某乳品厂的原料乳供应基地，相距100多千米，全镇共有6000头奶牛，日产原料奶10余吨。老关镇的奶牛分散在各家各户．每头奶牛一次可挤奶10千克，每日两次，早晚各一次。由于刚挤出的新鲜牛乳中含有少量微生物，且温度为36℃，是微生物繁殖最适宜的温度，如不及时冷却，微生物就会迅速繁殖，故新挤出的原料乳需冷却到4℃之后再运输。
以前．老关镇的原料乳要经过许多的环节才能送到乳品厂，其运送过程一般为：(1)许多挤奶员肩挑奶桶到镇里的各家各户收集原料乳；(2)挤奶员将原料乳挑到村里进行集中；(3)然后统一用小货车运到镇里固定的一个奶站；(4)奶站将一桶桶原料乳降温，以抑制微生物的繁殖，保证质登(由于奶站的建设和维护需要大笔资金，不宜多建)；(5)乳品厂派大车将一桶桶低温的原料乳运回乳品厂。
1．请画出原料乳的运送流程图。(5分)
2．随着技术的发展，冷藏车(自带制冷功能)的出现，这种流程就有了优化的条件，请你

25．案例分析题 李明制作了方便小动物喝水的自动加水器，结构如图。工作过程是当水龙头打开，水就流入碗内，碗内的水位逐渐升高，浸没到塑料管管口时，没有空气进入密封的铁桶，水龙头停止出水；当碗内水位降低至塑料管管口以下，空气从塑料管进入铁桶内，水又流出来，使碗内实际水位控制在管口位置。试分析其控制过程，完成下列问题：

铁桶
第31题图
圆木塞
铁桶
硬塑料管
搪瓷碗
水龙头
5cm

（1）该控制系统是开环控制系统还是闭环控制系统？（2分）

（2）请填写完成控制系统方框图中所缺部分。（4分）

（3）假设原来搪瓷碗内的水位控制在5厘米，现在需要把碗内水位控制在8厘米，请问可以采取什么方法？（2分）

26．技术试验题 王海自己动手测试某型塑料吸管的抗拉、抗压和抗弯性能，试验记录如下：
承受力
测试项目
5牛顿
10牛顿
15牛顿
20牛顿
抗拉
P
P
P
P
抗压
P
r
r
r
抗弯
r
r
r
r
（1）参照塑料吸管的抗拉示意图，画出抗压和抗弯性能测试示意图（4分）。
F
F
抗拉测试
抗压测试
抗弯测试

（2）请根据试验记录简述塑料吸管的抗拉、抗压和抗弯性能。（4分）

27．技术设计题 晓辉家厨房台面空间比较小，做菜时锅盖常找不到地方放置。请模仿厨房台式菜刀架或壁挂式菜刀架的构思，设计一个能够节省空间的锅盖架。
台式菜刀架
壁挂式菜刀架架
锅盖

第27题图

（1）画出锅盖架设计方案的草图，说明你所选用的材料。（4分）
（2）请从结构是否稳固、使用是否方便这两方面，对你所设计的方案作简要说明。（4分）
（3）比较台式锅盖架与壁挂式锅盖架的使用特点，填写下表。（4分）
比较的方面
使用人群
占用空间
可放置锅盖的种类
台式锅盖架
方便儿童取放

壁挂式锅盖架
不方便儿童取放

第三套：
21、简答题（5分）:为县城的一所幼儿园设计一座滑梯，试分析需主要考虑的人机关系有哪些？（至少三项）并列写出要达到理想的人机关系的具体措施。

 22、简答题(5):安德鲁·戈登发明了“桌子防摇器”。 “桌子防摇器”是8个塑料片制成的小装置，可根据桌子的摇晃程度进行调整，垫平桌脚，也可以用来平衡洗衣机、书柜、花架等器具。安德鲁·戈登说，关于“桌子防摇器”最初的想法纯属偶然。“有一次，我和一个朋友喝啤酒，突然发现酒吧桌子下垫着几张餐巾纸。原来桌子总是摇晃，只好用这种方法把桌子垫平。于是我开始构思一种小装置，用来调整桌腿长度，让桌子平稳。”戈登回忆说，“我找来一个装燕麦片的纸盒，开始用它比画，直至找到合适的形状和厚度。”根据案例说说戈登发现问题的途径以及发现问题的重要性。

23.作图题(6):如图所示的形体，长为20mm，宽为8mm，高为9mm，曲面的半径为4mm。
（1）根据已有的正等轴测图和左视图，补充完成主视图和俯视图。（2分）
（2）在完成的三视图上标注相应的尺寸。（4分）

三、分析题（第24题12分，第25题12分，共24分）
24.分析题(12):阅读材料：
    北京奥运会火炬长72厘米，重985克，燃烧时间15分钟，在零风速下火焰高度25至30厘米，在强光和日光情况下均可识别和拍摄。在工艺方面使用锥体曲面异型一次成型技术和铝材腐蚀、着色技术。火炬外形制作材料为可回收的环保材料。
    北京奥运会火炬在燃烧稳定性与外界环境适应性方面达到了新的技术高度，能在每小时65公里的强风和每小时50毫米的大雨情况下保持燃烧。在工艺上采用轻薄高品质铝合金和中空塑件设计，十分轻盈。下半部喷涂高触感塑胶漆，手感舒适不易滑落。北京奥运会火炬是我国自主设计研发的产物，拥有完全的知识产权。
   北京奥运会火炬使用燃料为丙烷，这是一种价格低廉的常用燃料。其主要成分是碳和氢，燃烧后只有二氧化碳和水，没有其他物质，不会对环境造成污染。
请回答（1）祥云火炬的设计主要体现了技术的哪些特性？（4分）

（2）从结构和使用的材料上分析祥云火炬的特点和所体现的设计原则。（8分）
特点
设计原则

25、分析题(12):如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？（2分）
（2）该控制系统输入量和输出量分别是什么？（4分）
（3）该控制系统中浮子起什么作用？（2分）
（4）画出该控制系统的框图。（4分）

26．设计题(20)为了保护环境减少白色污染，建议禁止或减少一次性塑料袋的使用；因此请你设计一种菜蓝子，代替目前使用的一次性塑料袋。
（1）你是怎样设计菜蓝子的功能和结构的？（4分）
（2）请你对菜蓝子的筐底、筐架、提手进行设计分析。（4分）
（3）用草图展示你的设计。（4分）
（4）针对你的设计方案，列出加工所需要的工具和材料（3分）
（5）用方框流程图画出具体的加工流程图（5分）

第四套：
二、案例分析题（共16分）
21． 许多矿泉水瓶上设计制作有若干凸起的横向纹路，请从人机关系、结构、设计的一般原则等方面分析矿泉水瓶上横向纹路的作用。（4分）

22． 国家体育场——“鸟巢”是一个复杂的系统，它的许多细节都体现了设计者的智慧：整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的“鸟巢”，“鸟巢”把整个体育场室外地形微微隆起，将很多附属设施置于地形下面，这样既避免了下挖土方所耗的巨大投资，而隆起的坡地在室外广场的边缘缓缓降落，依势筑成热身场地的2000个露天座位，与周围环境有机融合，并节省了投资。“鸟巢”在设计建设中，还在场地和空间的多功能上下了很大功夫，运动员通道的长度、运动员休息室的衣柜，观众厕所坑位的男女比例，媒体工作间里的引水点分布等等问题也都经过相关部门的仔细研究和计算。此外，设计中将“鸟巢”的功能与周围地区日后定位乃至整个城市的中长远发展规划结合起来考虑。根据已确定的规划方案，“鸟巢”所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心。（6分）
结合材料分析：（1）“鸟巢”的设计反映了系统的哪些特性？举例说出三个。（4分）
（2）“鸟巢”的设计，遵循了哪些系统分析的原则？（2分）

23．下图是家用燃气减压阀的工作原理图，工作原理：
当钢瓶开关打开后，石油气经过进气嘴到减压室，内部压力渐渐身高，导致由弹簧压着的橡胶薄膜向上凸起，杠杆右端随之向上移动，左端则向下利用阀垫压紧进气嘴，控制进气量，使减压室气压不再升高，同时上气室中的空气由呼吸孔迅速排除。
当打开燃气灶具开关后，石油气从出气口流出。减压室气压下降，橡胶薄膜下凹带动杠杆右端下移，左端带动阀垫上移，使进气嘴变大，进气量增加，压力回升，同时外部气体迅速进入上气室。
这样反复调节过程使减压室的压力总是恒定的，即不论进气压力偏大还是小，出口压力总是稳定的，从而起到降压和稳压的作用。（6分）

（1）减压阀的控制过程是______________(填开环或闭环)（1分）
（2）减压阀在工作过程中存在那些干扰因素？（说三点）（2分）
（3）画出此闭环控制的方框图？（ 3分）

三、读图作图题（共6分）
24．根据立体图，补齐主视图和左视图中所缺的线条。（6分）
主视图方向

四、 技术评价题（共4分）
25．下面是三种牛奶包装盒，请从人机关系、成本、稳定性、环保、加工难易等方面进行评价。如从人机关系、成本、稳定性、环保四个方面综合考虑你认为哪种产品好（在表格中的括号中打“√”）？（4分）

A B C

品
种
评
价
角
度

A
（ ）
B
（ ）
C
（ ）
人机关系
饮用时不方便

成本

成本高

稳定性

稳定性较好
环保

能回收，较环保

加工难易
加工方便

五、应用题（共34分）
26．技术试验题 下图是某位同学设计的人字型梯。（8分）
（1）模型做完后需要对其进行哪些技术试验？（2分）
（2）请为他制定一个检测其强度的试验方案，并写出试验报告。（6分）

27.技术设计题 根据设计的创新性、实用性、经济性、美观性等原则。请为自己家里设计一个放鞋的鞋柜。（14分）
（1）请写出设计要求。（4分）
（2）请画出草图，并用文字简要说明。（6分）
（3）针对自己的设计草图，结合设计的一般原则，用坐标图对其评价。（4分）

28．技术制作题  李君准备用黄铜加工制作一个简易小铜锤（由锤头和锤柄组成，并用螺纹连接），如图所示（12分）

（铜锤） （锤头） （锤柄）
（1）制作小铜锤需要那些加工工艺？（4分）
（2）这一加工过程需要哪些工具（说出四种）？（4分）
（3）编制单人制作小铜锤加工流程，按时序画出加工流程图（锤头和锤柄分别编制）。（4分）
- 15 -
