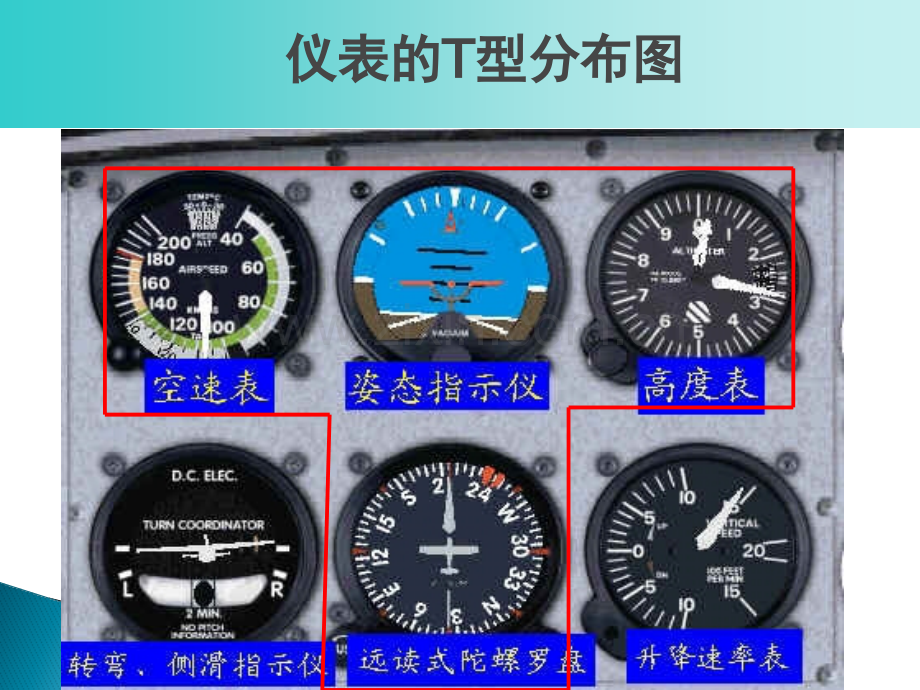

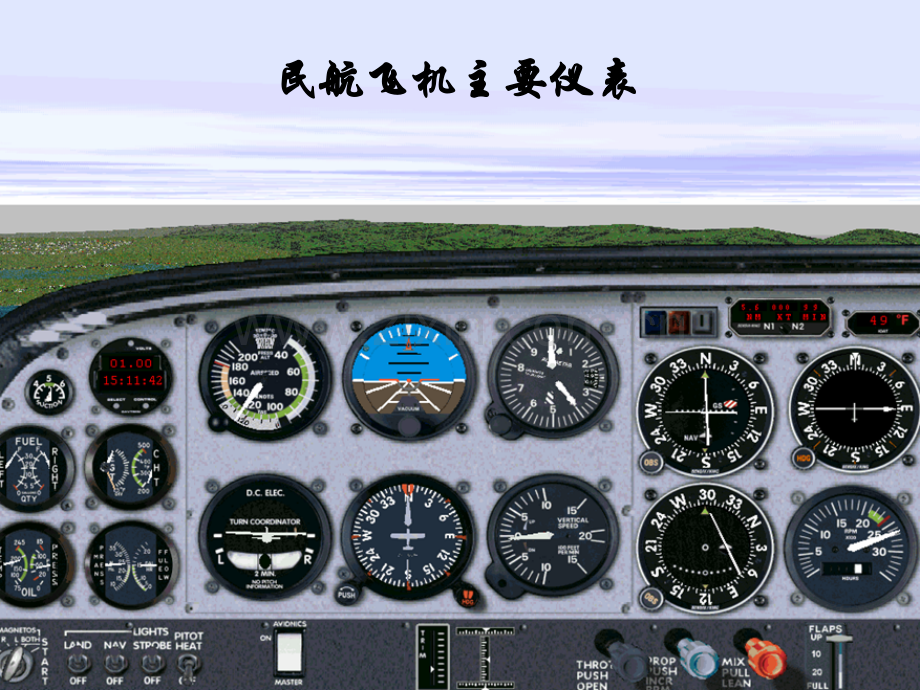

民航飞机主要仪表民航飞机主要仪表 仪表的仪表的T T型分布图型分布图 通过测量并指示出飞机的各种运动参数，帮助飞行员驾驶飞机完成飞行。主要包括：1.1.姿态显示仪姿态显示仪 2.2.航向航向仪仪 3.3.气压高度表气压高度表 4.4.空速空速表表 5.5.垂直（升降）速度表垂直（升降）速度表 6.6.转弯协调转弯协调仪仪飞行仪表飞行仪表姿态显示仪姿态显示仪 又称航空地平仪、姿态指示指引仪。它以模像显示的形式向飞行员提供飞机相对于天地线的机翼和机头姿态地平仪地平仪姿态显示仪的几种姿态姿态显示仪的几种姿态航向仪航向仪 利用陀螺特性测量飞机航向的飞行仪表。陀螺转子高速旋转时，其旋转轴具有方向稳定不变的特性。因此方位陀螺仪在飞机转弯时，虽然仪表壳体随着飞机转向，但陀螺转子仍稳定在一定方位上，航向刻度指出了飞机所转过的角度。常用来测量飞机转弯时航向角的变化。航向仪航向仪 利用陀螺特性测量飞机航向的飞行仪表。陀螺转子高速旋转时，其旋转轴具有方向稳定不变的特性。因此方位陀螺仪在飞机转弯时，虽然仪表壳体随着飞机转向，但陀螺转子仍稳定在一定方位上，航向刻度指出了飞机所转过的角度。常用来测量飞机转弯时航向角的变化。气压高度变气压高度变 测量原理：根据标准大气压中气压（静压）标准大气压中气压（静压）与高度对应关系，测量气压的大小，就可以表示出高度的高低。1005 hPa1013 hPa1010 hPa1000 hPa995 hPa1015 hPa1020 hPa500 hPa495 hPaheight altitude flight level 不同的气压高度不同的气压高度测量原理：根据空速与动压空速与动压的关系，利用开口膜盒测量动压，从而得到指示空速指示空速。空速表空速表测量原理：高度的变化率高度的变化率（或称垂直速度）就是单位时间内飞机高度的变化量。“0”表示飞机平飞“0”以上表示飞机爬升“0”以下表示飞机下降垂直升降速度表垂直升降速度表转弯协调仪转弯协调仪 用来指示飞机显示机翼的倾斜状态。通过机翼的运动来表示滚转状态和滚转的程度。一旦飞机进入稳定转弯，机翼位置便显示转弯率。“1”表示飞机每秒3度转弯率“2”表示飞机每秒6度转弯率转弯协调仪几种状态内侧滑转弯外侧滑转弯协调转弯
