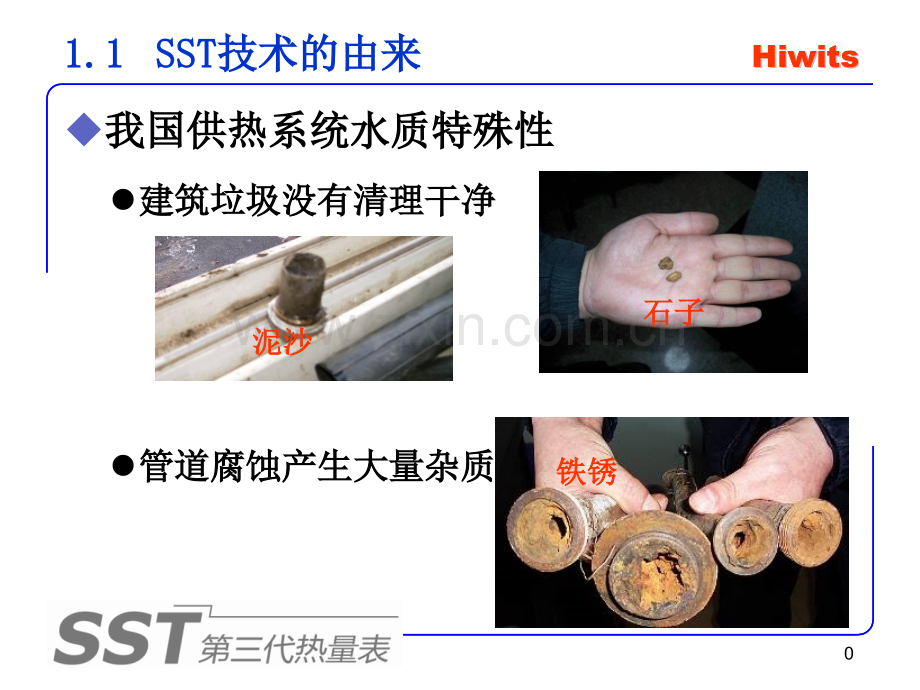

HiwitsHiwitsHiwitsHiwits0u我国供热系统水质特殊性我国供热系统水质特殊性l建筑垃圾没有清理干净建筑垃圾没有清理干净l管道腐蚀产生大量杂质管道腐蚀产生大量杂质1.11.1 SSTSST技术的由来技术的由来泥沙泥沙石子石子铁锈铁锈HiwitsHiwitsHiwitsHiwits1u传统热量表技术面临挑战传统热量表技术面临挑战防堵防堵耐磨损耐磨损1.11.1 SSTSST技术的由来技术的由来HiwitsHiwitsHiwitsHiwits2u传统热量表技术面临挑战传统热量表技术面临挑战防结垢防结垢 1.11.1 SSTSST技术的由来技术的由来HiwitsHiwitsHiwitsHiwits3u传统热量表技术面临挑战传统热量表技术面临挑战信号丢失信号丢失传统机械式：点接触立轴结构叶轮晃动，信号不稳定超声波技术：声波的特性有反射、折射、衍射，信号易受干扰 1.11.1 SSTSST技术的由来技术的由来HiwitsHiwitsHiwitsHiwits41.11.1 SSTSST技术的由来技术的由来HiwitsHiwitsHiwitsHiwits5u要适应中国国情需要新技术要适应中国国情需要新技术防堵塞防结垢寿命长久信号稳定1.11.1 SSTSST技术的由来技术的由来SST SST 技术技术HiwitsHiwitsHiwitsHiwits6u无磁信号采集无磁信号采集l传感器发射高频信号。l感应片（黑色）吸收信号，后端电路感知变化。l非感应片（绿色）不改变信号。l根据信号的变化感知叶轮转动。l表面结垢不影响信号区分。l逻辑判断，信号稳定。1.21.2 SSTSST技术特点技术特点HiwitsHiwitsHiwitsHiwits7u高分子材料表体高分子材料表体1.21.2 SSTSST技术特点技术特点浮锈轻擦即掉！浮锈轻擦即掉！不产生水化反应不产生水化反应水温超过水温超过60，金属易产生水化反应，金属易产生水化反应HiwitsHiwitsHiwitsHiwits8u独特的管路设计独特的管路设计l对称结构设计（Symmetry structure）无进出水方向限制。灵活选择安装方向。1.21.2 SSTSST技术特点技术特点对称面HiwitsHiwitsHiwitsHiwits9直通部分直通部分直通部分直通部分u独特的管路设计独特的管路设计l直通管路（Straight route tube）直通流道，不易结垢。底部无死角，无滞水空间，畅通无阻。流道简单，压损小。杂质通过性好。1.21.2 SSTSST技术特点技术特点HiwitsHiwitsHiwitsHiwits10横轴u独特的叶轮系统设计独特的叶轮系统设计l横轴叶轮系统（Transverse-axis impeller system）转动叶轮，不易附着杂质和结垢。兼容水平、垂直多种安装方式。陶瓷机芯，超耐磨。面接触，转动平稳。旋翼式叶轮系统1.21.2 SSTSST技术特点技术特点HiwitsHiwitsHiwitsHiwits1111超声波技术超声波技术二二返回返回返回返回HiwitsHiwitsHiwitsHiwits122.1 2.1 超声波技术超声波技术u 超声波产生原理超声波产生原理l压电陶瓷可实现“声能”与“电能”的双向转换。l电路发出高于20kHz的脉冲电压l压电陶瓷感应脉冲电压，振动产生超声波l压电陶瓷感应声波振动，产生高频脉冲电压返回返回返回返回HiwitsHiwitsHiwitsHiwits132.1 2.1 超声波技术超声波技术u 超声波特性超声波特性l折射改变方向l反射改变方向l障碍物阻挡HiwitsHiwitsHiwitsHiwits142.1 2.1 超声波技术超声波技术u 超声波测量流量原理超声波测量流量原理l时间差法声波与水流有速度叠加现象，顺流速度逆流速度顺流发射超声波，换能器A到换能器B时间为t1逆流发射超声波，换能器B到换能器A时间为t2根据时间差可计算出水流速度。HiwitsHiwitsHiwitsHiwits152.2 2.2 超声波技术面临挑战超声波技术面临挑战u 超声波技术面临的挑战超声波技术面临的挑战l发射器、接收器表面结垢发射器、接收器表面结垢漫反射、信号失真、信号减弱l传输通道气泡、腔体出现空气传输通道气泡、腔体出现空气折射、反射，信号丢失、信号减弱l颗粒杂质影响声波传输颗粒杂质影响声波传输声波被阻隔，信号丢失HiwitsHiwitsHiwitsHiwits162.3 2.3 常见超声热量表技术常见超声热量表技术u H型反射式超声波热量表型反射式超声波热量表反射板结垢导致声波传输方向改变，丢失信号HiwitsHiwitsHiwitsHiwits172.3 2.3 常见超声热量表技术常见超声热量表技术u W型反射式超声波热量表型反射式超声波热量表多次反射信号衰减厉害，轻度结垢后就有可能丢失信号HiwitsHiwitsHiwitsHiwits182.3 2.3 常见超声热量表技术常见超声热量表技术u X型直射式超声波热量表型直射式超声波热量表流道有死角容易存留杂质，最终导致信号无法接收。HiwitsHiwitsHiwitsHiwits192.3 2.3 常见超声热量表技术常见超声热量表技术u 型直射式超声波热量表型直射式超声波热量表流道有死角容易存留杂质，最终导致信号无法接收。HiwitsHiwitsHiwitsHiwits2020SSTSST技术技术 VSVS 超声波技术超声波技术三三返回返回返回返回HiwitsHiwitsHiwitsHiwits213.1 3.1 流道设计技术对比流道设计技术对比u 流道通过性对比流道通过性对比超声波技术：固定反射板阻挡，准直通管路S S T 技术：旋转叶轮瞬间阻挡，直通管路HiwitsHiwitsHiwitsHiwits223.1 3.1 流道设计技术对比流道设计技术对比u 额定流量下压力损失对比额定流量下压力损失对比超声波技术：略小于国家标准，20kPa左右S S T 技术：小于国家标准，15kPa左右HiwitsHiwitsHiwitsHiwits233.2 3.2 信号采集技术对比信号采集技术对比u 流量信号采集技术对比流量信号采集技术对比超声波技术：声波测速技术，结垢影响信号S S T 技术：无磁测量技术，结垢不影响信号HiwitsHiwitsHiwitsHiwits243.3 3.3 特殊工作环境的影响特殊工作环境的影响u 载热液体中颗粒杂质的影响载热液体中颗粒杂质的影响超声波技术：流道存在死角，容易滞留杂质S S T 技术：无杂质滞留空间，自清洁功能HiwitsHiwitsHiwitsHiwits253.3 3.3 特殊工作环境的影响特殊工作环境的影响u 空气、气泡对测量的影响空气、气泡对测量的影响超声波技术：产生信号折射，无法计量S S T 技术：部分影响计量，可以计量HiwitsHiwitsHiwitsHiwits263.3 3.3 特殊工作环境的影响特殊工作环境的影响u 60以上高温水结垢影响以上高温水结垢影响超声波技术：金属表体产生水化反应，流道易结垢S S T 技术：高分子材料表体，不易结垢
