阀门通径(DN)与管径尺寸对照表.docx

众所周知阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。而阀门口径则需要根据实际参数来计算，一般来说管道都会较大一些，阀门实际要比较小，主要取决于阀门位置需要控制的流量大小是多少，而管道尺寸只需要流通能力够就行了。

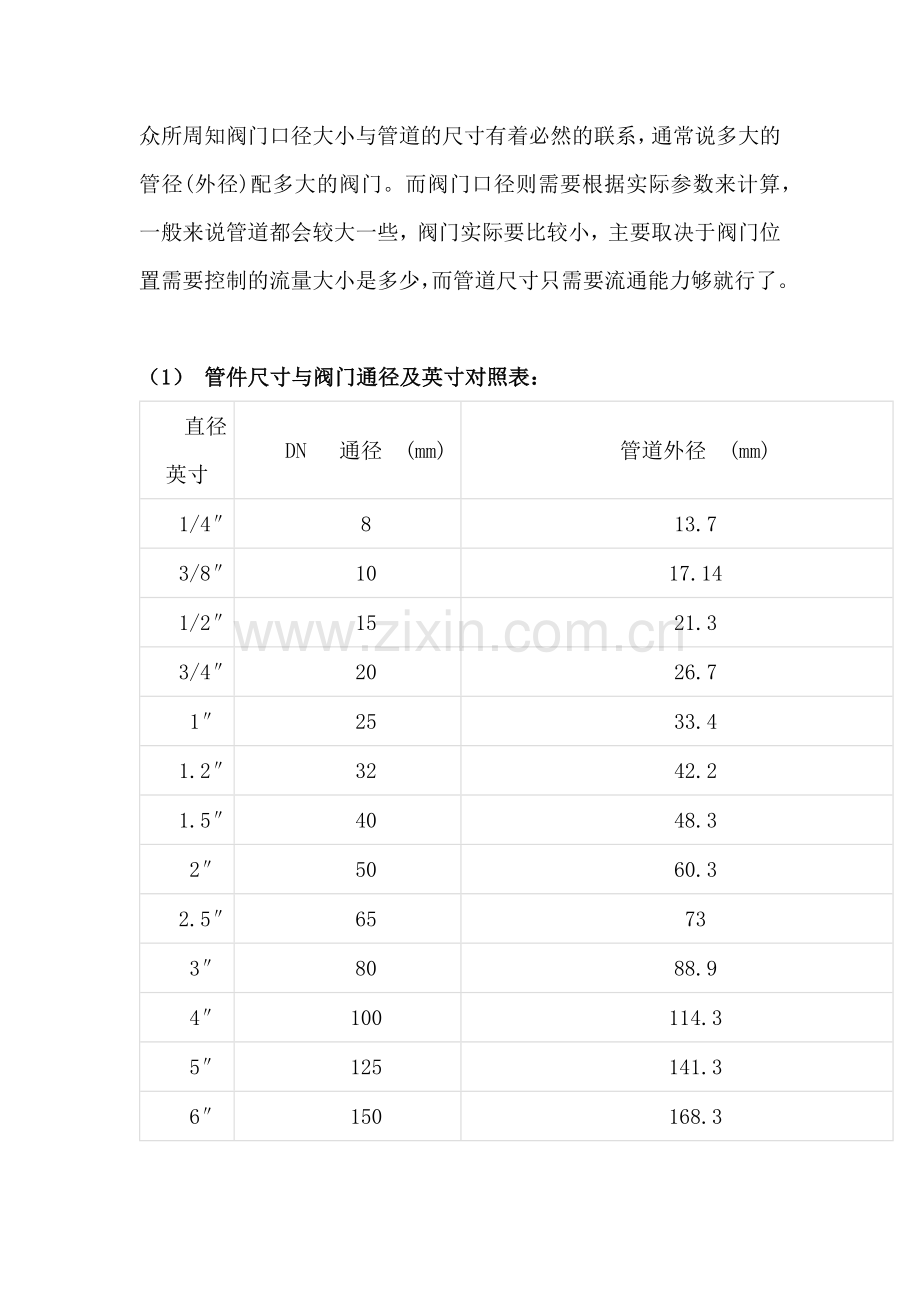

（1） 管件尺寸与阀门通径及英寸对照表：
直径英寸
DN 　通径　(mm)
管道外径　(mm)
1/4″
8
13.7
3/8″
10
17.14
1/2″
15
21.3
3/4″
20
26.7
1″
25
33.4
1.2″
32
42.2
1.5″
40
48.3
2″
50
60.3
2.5″
65
73
3″
80
88.9
4″
100
114.3
5″
125
141.3
6″
150
168.3
8″
200
219.1
10″
250
273
12″
300
323.8
14″
350
355.6
16″
400
406.4

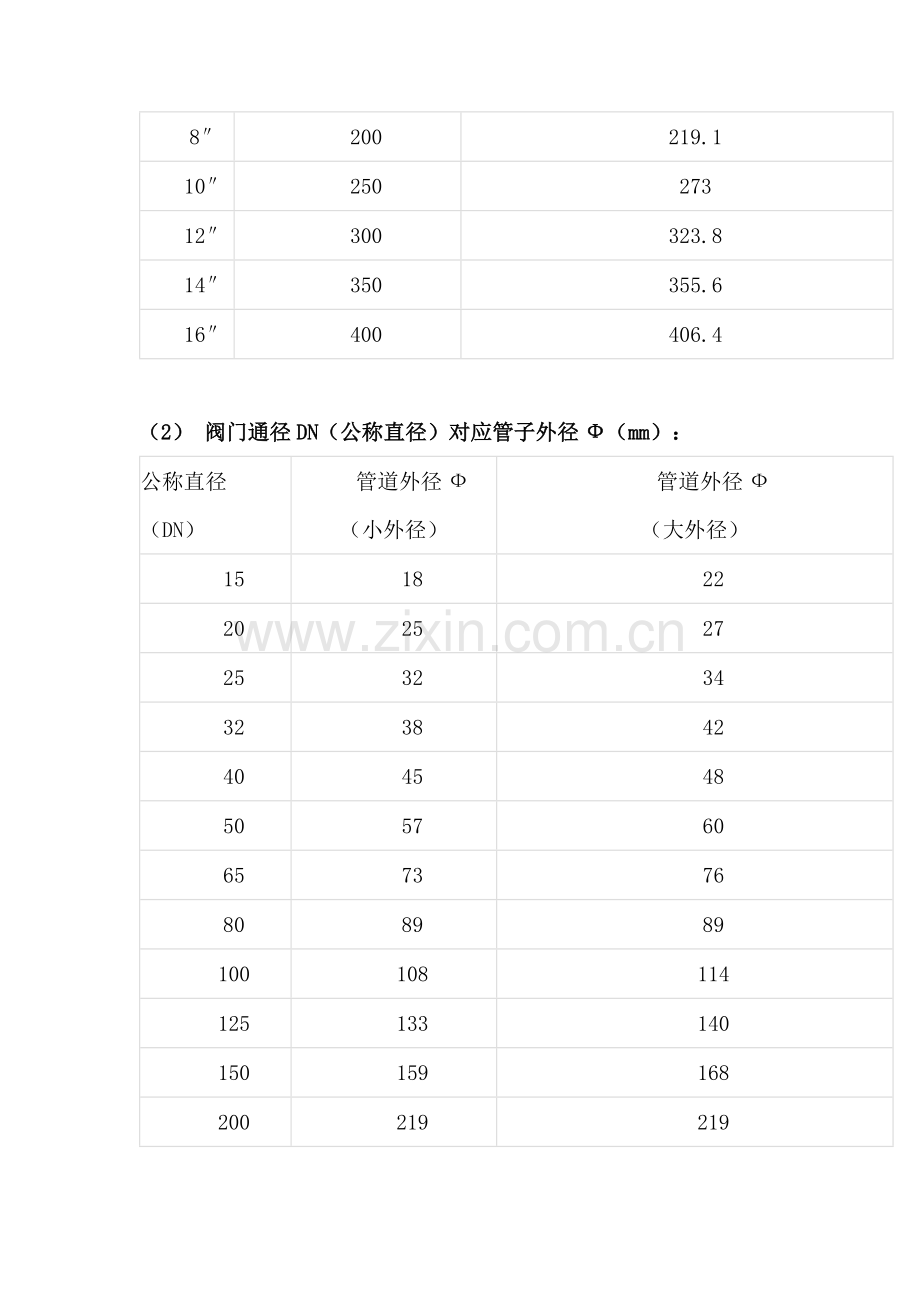

（2） 阀门通径DN（公称直径）对应管子外径Ф（mm）：
公称直径（DN）
管道外径Ф
（小外径）
管道外径Ф
（大外径）
15
18
22
20
25
27
25
32
34
32
38
42
40
45
48
50
57
60
65
73
76
80
89
89
100
108
114
125
133
140
150
159
168
200
219
219
250
273
273
300
324
325
350
360
377
400
406
426
450
457
480
500
508
530
600
610
630
700
720

800
820

900
920

1000
1020

1200
1220

1400
1420

1600
1620

1800
1820

2000
2020
