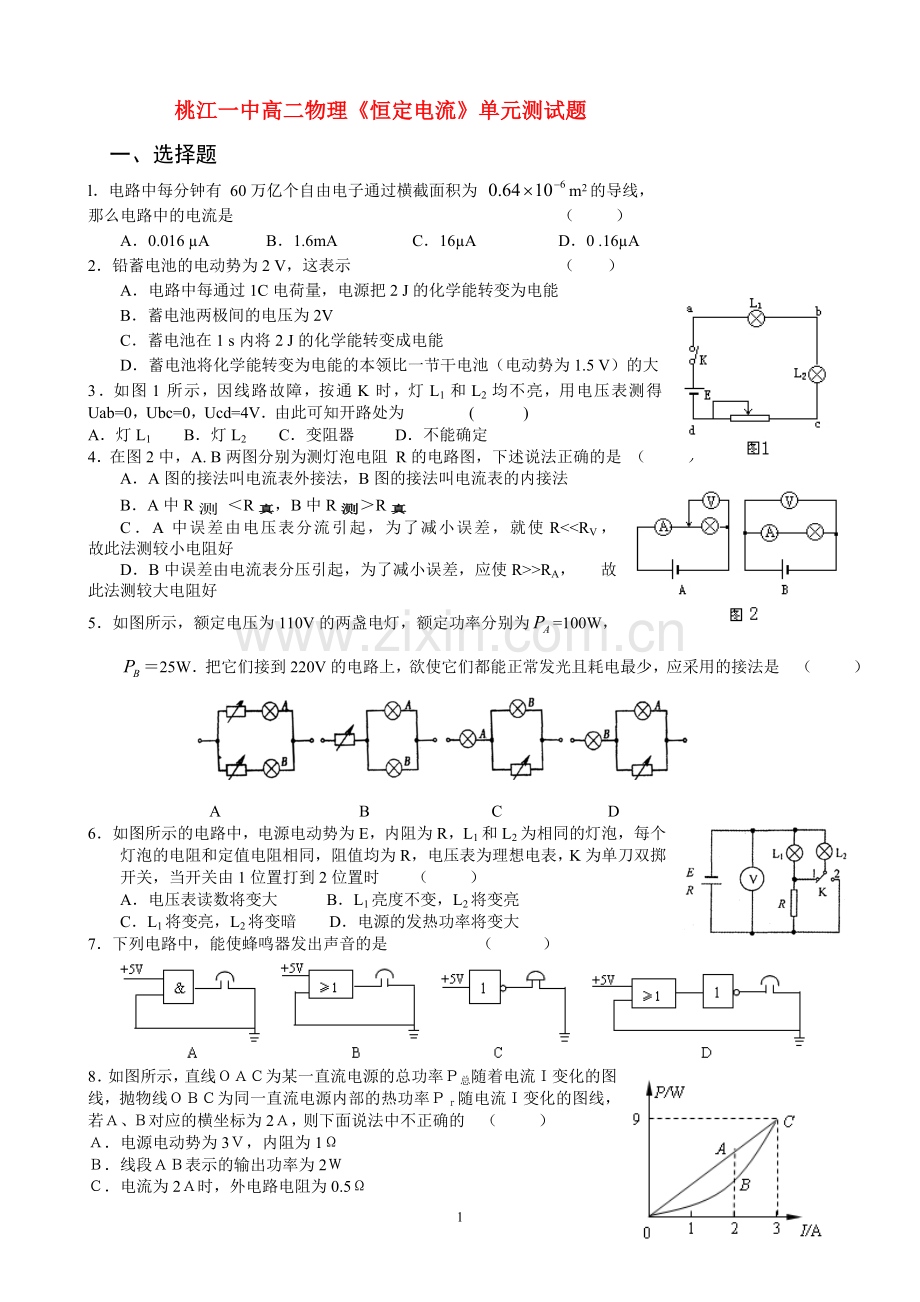

桃江一中高二物理《恒定电流》单元测试题
一、选择题
l．电路中每分钟有 60万亿个自由电子通过横截面积为 m2的导线，
那么电路中的电流是 （ ）
A．0.016 µA B．1.6mA C．16µA D．0 .16µA
2．铅蓄电池的电动势为2 V，这表示 （ ）
A．电路中每通过1C电荷量，电源把2 J的化学能转变为电能
B．蓄电池两极间的电压为2V
C．蓄电池在1 s内将2 J的化学能转变成电能
D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大
3．如图1所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知开路处为 ( )
A．灯L1 B．灯L2 C．变阻器 D．不能确定
4．在图2中，A. B两图分别为测灯泡电阻 R的电路图，下述说法正确的是 （ ）
A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法
B．A中R测 ＜R真，B中R测＞R真
C．A中误差由电压表分流引起，为了减小误差，就使R<<RV， 故此法测较小电阻好
D．B中误差由电流表分压引起，为了减小误差，应使R>>RA， 故此法测较大电阻好
5．如图所示，额定电压为110V的两盏电灯，额定功率分别为=100W，＝25W．把它们接到220V的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是 （ ）

A B C D
6．如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻相同，阻值均为R，电压表为理想电表，K为单刀双掷开关，当开关由1位置打到2位置时 （ ）
A．电压表读数将变大 B．L1亮度不变，L2将变亮
C．L1将变亮，L2将变暗 D．电源的发热功率将变大
7．下列电路中，能使蜂鸣器发出声音的是 （ ）

8．如图所示，直线ＯＡＣ为某一直流电源的总功率Ｐ总随着电流Ｉ变化的图线，抛物线ＯＢＣ为同一直流电源内部的热功率Ｐｒ随电流Ｉ变化的图线，若Ａ、Ｂ对应的横坐标为2Ａ，则下面说法中不正确的 （ ）
Ａ．电源电动势为3Ｖ，内阻为1Ω
Ｂ．线段ＡＢ表示的输出功率为2Ｗ
Ｃ．电流为2Ａ时，外电路电阻为0.5Ω
Ｄ．电流为3Ａ时，外电路电阻为2Ω
9．在如图所示的电路中，电键K1、K2、K3、K4均闭合，C是 极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个电键后P会向下运动 （ ）
A．K1 B．K2
C．K3 D．K4
10、(07江苏)、某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6 A，内阻约0.1 Ω；电压表的量程为3 V，内阻约6 kΩ；Ｇ为小量程电流表；电源电动势约3 V，内阻较小，下列电路中正确的是（ ）

11．用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则 （ ）
A．若电流表示数有显著变化，K应按a
B．若电流表示数有显著变化，K应按b
C．若电压表示数有显著变化，K应按a
D．若电压表示数有显著变化，K应按b
12、在图所示的电路中，电源的电压为U，RO为半导体热敏电阻，r、R1、R2是普通电阻，设除热敏电阻外，其他均不受温度的影响，那么当环境温度升高后，关于各电表示数的说法中正确的是（ ）
A、 A增大，V1增大，V2增大 B、A增大，V1减小，V2增大
B、 A减小，V1增大，V2增大 D、A增大，V1减小，V2增大
二、填空题：（每题6分，共30分
13、读出图中游标卡尺（20等分）
和螺旋测微器的读数：（1）图a的
读数为___ __cm．
（2）图b读数为_ _____cm．
14、（07广东）实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10－8 Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。
⑴他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）
①将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻档“×1”；
②________________________________________________________________；
③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图9（a）所示。
⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图9（b）的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；
⑶他们使用千分尺测量金属丝的直径，示数如图10所示，金属丝的直径为_________mm；
⑷根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为_________m。（结果保留两位有效数字）
⑸他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数。请设计一种方案，利用多用电表检查电路故障并写出判断依据。（只需写出简要步骤）
_________________________________________________________________________
0
25
20
图10
30

15、（07全国2）有一电流表，量程为1 mA，内阻r1约为100 Ω。要求测量其内阻。可选用器材有：电阻器R0，最大阻值为99999.9 Ω；滑动变阻器甲，最大阻值为10 kΩ；滑动变阻器乙，最大阻值为2 kΩ；电源E1，电动势约为2 V，内阻不计；电源E2，电动势约为6 V，内阻不计；开关2个，导线若干。
采用的测量电路图如图所示，实验步骤如下：①断开S1和S2，将R调到最大；②合上S1调节R使电流表满偏；③合上S2，调节R1使电流表半偏，此时可以认为电流表的内阻rg＝R1，试问：
①在上述可供选择的器材中，可变电阻R1应该选择 ；为了使测量尽量精确，可变电阻R应该选择 ；电源E应该选择 。
②认为内阻rg＝R1，此结果与rg的真实值相比 。（填“偏大”、“偏小”或“相等”）
16、(07四川)⑵甲同学设计了如图所示的电路测电源电动势E及电阻R1和R2阻值。实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2，电压表V（量程为1.5V，内阻很大），电阻箱R（0－99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干。
①先测电阻R1的阻值。请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数Ul，保持电阻箱示数不变， ，读出电压表的示数U2。则电阻R1的表达式为R1＝_______。
②甲同学已经测得电阻Rl＝4.8 Ω，继续测电源电动势E和电阻R2的阻值。该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的图线，则电源电动势E＝_____V，电阻R2＝_____Ω。
③利用甲同学设计的电路和测得的电阻Rl，乙同学测电源电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出于相应的－图线，根据图线得到电源电动势E和电阻R2。这种做法与甲同学的做法比较，由于电压表测得的数据范围___________（选填“较大”、“较小”或“相同”)，所以___________同学的做法更恰当些。
17、（04湖南）用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：
电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω； 单刀单掷开关K，导线若干。
（1）测量中要求电压表的读数不小于其量程的，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。
三、计算题
18.规格为“8V、4W”的小灯泡与小型直流电动机（其线圈内阻为r0=0.4）并联后，接至电动势为10V，内电阻r=0.5的电源上，小灯泡恰好正常发光，求：
（1） 通过小灯泡的电流IL和电源的内电压U’。
（2） 电路中的总电流I和通过电动机D的电流ID。
（3） 电动机的输入功率P1，发热功率P2热和电动机的输出功率P3

19、如图所示，图线Ⅰ为一电源的路端电压随电流变化的图线，图线Ⅱ为一导体两端电压和导体中电流的关系图线，若该导体和电源连接成闭合电路，求路端电压和电源的输出功率。

20．（12分）如图是家用电饭煲的电路图。将电饭煲接到稳压电源上，当开关接通“加热”档时，电热丝以额定功率给食物加热，当食物蒸熟后，开关接通“保温”档，给食物保温，这时电热丝的功率为其额定功率的1/9，电流为1.40 A，已知分压电阻的阻值是R=100Ω。求：
（1）保温时，电阻R两端的电压.
（2）稳压电源输出的电压.
（3）电热丝的额定功率.

桃江一中高二物理《恒定电流》单元测试题（答案）

一、选择题（每小题4分，共40分。在每小题给出的四个选项中，至少有一个选项是正确的，全部选对得4分，对而不全得2分。）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
AD
C
ABCD
C
BD
B
D
C
AB
BC
B
二、填空题：（每题4分，共20分
13、 13.35 0.3372
14、⑴将红、黑表笔短接，调整调零旋钮调零⑵D⑶0.260 mm （0.258—0.262 mm均给分）⑷12m或13m
⑸以下两种解答都正确：
①使用多用电表的电压档位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电压，说明该元件或导线断路故障。
②使用多用电表的电阻档位，断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线断路故障
15、⑴AC ⑵①R0；滑动变阻器甲；E2 ②偏小
16、答案：⑴CF；AD ⑵①将S2切换到b； ②1.43（或）； 1.2；③较小； 甲

三、计算题
18、（1）0。5A，2V （2）4A， 3。5A （3）28W 4。9W 23。1W
19、U=6-2I R=3 =1.2 U=3.6V
P=UI=3.6×1.2=4.32
20．解析：（1）电阻R两端的电压为
UR=IR=1.40×100=140（V） （3分）
（2）设电热丝的电阻为r，电源输出电压为U，则
（）2r = （3分）
解得：r=50Ω（2分）
所以电源电压为U=I（R+r）=1.40×（100+50）=210（V）（2分）
（3）电热丝的额定功率为P==882（W）（2分）
