2018中考物理复习计划专题7——电流表电压表在电路故障判断中的应用.docx

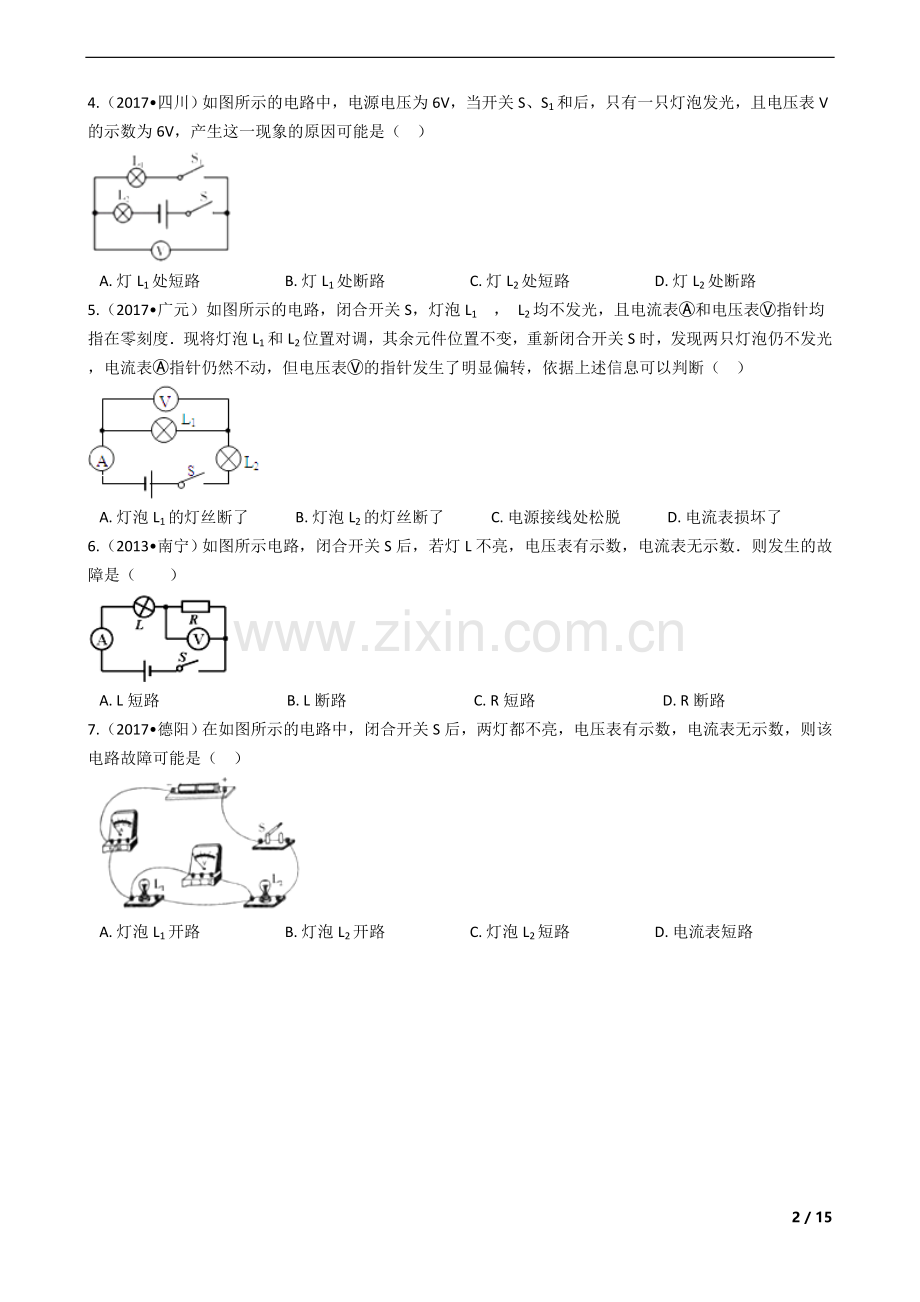

电流表电压表在电路故障判断中的应用一、单选题1.（2017威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数则电路的故障情况可能是（ ）A.灯L断路B.灯L短路C.电阻R断路D.电阻R短路2.（2017南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（ ）A.甲灯泡短路B.乙灯泡短路C.甲灯泡断路D.乙灯泡断路3.（2017营口）如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（ ）A.L1断路B.L2断路C.L1短路D.L2短路4.（2017四川）如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ） A.灯L1处短路B.灯L1处断路C.灯L2处短路D.灯L2处断路5.（2017广元）如图所示的电路，闭合开关S，灯泡L1 ， L2均不发光，且电流表和电压表指针均指在零刻度现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转，依据上述信息可以判断（ ） A.灯泡L1的灯丝断了B.灯泡L2的灯丝断了C.电源接线处松脱D.电流表损坏了6.（2013南宁）如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数则发生的故障是（） A.L短路B.L断路C.R短路D.R断路7.（2017德阳）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（ ） A.灯泡L1开路B.灯泡L2开路C.灯泡L2短路D.电流表短路8.（2017内江）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮他用电压表进行电路故障检测，把电压表并联接在某亮点之间，测试结果如表所示，则可以判定电路总故障的是（ ） 测试点a、ba、fa、ea、d电压表有示数有示数有示数无示数A.灯泡L1短路B.灯泡L2短路C.de段开路D.be段开路9.（2017连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）A.R1短路B.R1断路C.R2短路D.R2断路10.（2013茂名）如图所示，当开关S闭合后，灯L1、L2发光过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（ ） A.开关S接触不良B.灯L1断路C.灯L2断路D.灯L2短路11.（2016衡阳）如图所示，闭合开关S，小灯泡发L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判断正确的是（ ） A.灯L短路B.灯L断路C.滑动变阻R短路D.滑动变阻R断路12.（2016烟台）某同学按照图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转以下判断正确的是（） A.灯泡被短路B.灯泡的灯丝断了C.灯泡与灯座接触不良D.灯泡的实际功率比额定功率小得多13.如图是某同学做实验时的电路图闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（ ） A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路14.如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（ ） A.灯L1断路B.灯L2断路C.灯L1被短接D.灯L2被短接15.小明利用如图所示的电路测Rx的电阻连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是（ ） A.Rx短路B.Rx断路C.电流表断路D.滑动变阻器断路16.（2015福州）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（ ） A.灯L1开路B.灯L2开路C.灯L1短路D.灯L2短路二、填空题17.（2017上海）在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障_ 18.（2017吉林）如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是_ 19.（2017昆明）在图中所示电路中，电源电压恒为6V闭合S后，发现两个小灯泡（均标有”3V 1W“）都不亮，用电压表测得Uac=Ubd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是_（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为_20.（2017吉林）如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯_（选填“短路”或“断路”），电源两端电压为_V 21.（2017济宁）两个相同的小灯泡串联起来接入电路中，正常工作如果其中一只灯泡发生了断路，另一只灯泡也不能工作用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡你认为用_（选填“导线”或“电压表”）检测更好些，理由是_ 22.（2016厦门）如图所示，两只电表及导线完好，闭合开关，两只电表示数为零现用一个完好的电阻替换R2 ， 在闭合开关：若只有电压表示数不为零，则原来的故障是_；若只有电流表示数不为零，则原来的故障是_23.（2016上海）在如图所示的电路中，电源电压保持不变，闭合电键S，发现只两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅一个出现了故障电路中的故障可能是_；接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是_ 24.（2016黔南州）在甲图中，R1=3R2 ， 要使R1与R2组成并联电路，应闭合开关_，断开开关_，此时R1与R2中通过的电流比I1：I2=_。在乙图中，闭合开关S，并将滑片向右移动，电压表示数将_（选填“变大”、“变小”或“不变”），如在移动滑片时， 的示数突然增大到接近电源电压值，而 的指针几乎不偏转，出现这一现象的原因可能是_。三、实验探究题25.（2013南京）在“测量小灯泡功率”的实验中，小灯泡的额定电压为2.5V，正常发光的电阻为10 （1）请你用笔画线代替导线，将图甲中实物电路连接完整 （2）连接好电源，闭合开关，小灯泡发光，但电压表示数为0，经检查，图中a，b，c，d四根导线有一根断了，则该导线是_（填写字母） （3）排除故障后，闭合开关，测量小电灯额定功率，移动滑动变阻器的滑片P，眼睛应先注视_表的示数，然后读出另一电表示数当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为_W （4）在小电灯正常发光时，再将滑片P向B端移动到另一位置，则小电灯的实际功率_（选填“大于”、“小于”或“等于”）额定功率 26.（2014遵义）某兴趣小组用如图甲所示的实验仪器，测量一只额定电压为2.5V的小灯泡的额定功率 （1）图甲中的电路未连接完整，请用笔画线代替导线，在答题卡相应图中将电路连接完整_ （2）电路连接好后，闭合开关，发现灯泡发光，电压表的指针有明显偏转，但电流表的指针却没有偏转，请问发生这种现象的原因是：_ （3）排除故障后，它们根据测量出的实验数据画出了如图乙所示的IU图像，由此可知小灯泡的额定功率为_W 答案解析部分一、单选题1.【答案】B 【解析】【解答】解：A若灯L断路，电路断路，电压表串联在电路中测电源的电压，则电流表无示数，电压表有示数，故A不符合题意；B若灯L短路，灯泡不亮，此时电压表被短路无示数，电路为R的简单电路，电流表测电路中的电流有示数，故B符合题意；C若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，故C不符合题意；D若电阻R短路，电路为灯泡L的简单电路，电压表测电源的电压，电流表测电路中的电流，则两电表都有示数，故D不符合题意故选B【分析】由电路图可知，灯泡L与电阻R串联，电压表测灯泡L两端的电压，电流表测电路中的电流，逐个分析每个选项找出符合要求的选项2.【答案】C 【解析】【解答】解：由图可知，该电路为并联电路，电流表测量乙的电流，电压表测量电源电压；甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路故选：C【分析】首先判定电路的连接形式；根据电表的示数变化情况分清是断路还是断路，然后在判定具体故障的位置3.【答案】A 【解析】【解答】解：A、如果L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源的两端不相连，电压表无示数；将电压表并联在L1两端时，电压表示数为2.8V，则电压表串联在电路中测电源电压；如果把电压表改接在电源两端，示数也为2.8V，进一步说明了电压表并联在L1两端时电压表测电源电压，故A符合题意；B、如果L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源的两端相连，电压表有示数，故B不符合题意；CD、如果L1短路或L2短路，其中一个灯泡会发光，故CD不符合题意故选A【分析】两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，具体原因根据电压表有无示数判断4.【答案】D 【解析】【解答】解：当开关S、S1和后，只有一只灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L2被短路 故选D【分析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障5.【答案】B 【解析】【解答】解： 闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了；将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则与电压表并联的支路发生断路，即灯泡L2的灯丝断了，故ACD错误，B正确故选B【分析】分析电路图可知，两只灯泡串联，闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两端到电源的正负极之间有断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路6.【答案】D 【解析】【解答】解：A、如果灯泡L短路，电路电阻较小，电流表指针偏转角度应较大此选项不符合题意； B、如果灯泡L断路，整个电路断路，电压表、电流表指针不会偏转此选项不符合题意；C、如果R短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数此选项不符合题意；D、如果R断路，电压表测量电源电压，指针会明显偏转；电路中无电流，即电流表示数为零此选项符合题意故选D【分析】（1）电压表有示数，说明电压表的两个接线柱和电源的两极连接的电路中无断路；（2）电流表无示数，说明电路中电阻很大，可能是断路了7.【答案】A 【解析】【解答】解：由图可知，两灯串联，电压表测量L1两端的电压； 闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路故A正确故选A【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障8.【答案】C 【解析】【解答】解：A、如果灯泡L1短路，灯泡L2会发光故A不符合题意；B、如果灯泡L2短路，灯泡L1会发光故B不符合题意；C、如果d、e段开路，整个电路断路，两灯都不亮；将电压表接在a、f，a、e有示数，a、d无示数故C符合题意；D、如果b、e段开路，整个电路断路，两灯都不亮，电压表接在a、e间无示数故D不符合题意故选C【分析】闭合开关灯泡不亮，原因有两个：灯泡处短路或电路断路，具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项9.【答案】C 【解析】【解答】解：A 如果灯R1发生了短路，电压表示数变为零故A错误；B 如果灯R1发生了断路，电流表示数变为零故B错误；C 如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大故C正确；D 如果R2出现断路，电流表示数变为零故D错误故选C【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，可以采用数学上的“反证法”，将选项逐一代入题干，检查是否符合题意10.【答案】B 【解析】【解答】解：开关S闭合后，L1、L2均能发光过一会儿，L1、L2都不发光，说明是电源短路或开路，而电压表有明显示数，说明电源电压没有损坏，故障为开路，并且电压表正负接线柱与电源两极相连，故灯L1断路 故选B【分析】两个电灯都不亮，说明是电源短路或开路，而电压表有读数说明此时电压表测的是电源电压，并且电源没有损坏，据此分析即可判断11.【答案】B 【解析】【解答】解：A灯L短路时，电压表被短路无示数，故A不符合题意；B灯L断路，电路断路，电流表示数几乎为零、灯泡不亮，电压表测电源的电压示数接近电源电压，故B符合题意；C滑动变阻R短路，灯泡发光，电流表有示数，故C与题意不符；D滑动变阻R断路，电路断路，电压表无示数，故D与题意不符故选B【分析】电压表示数接近电源电压说明电压表与电源之间是通路，小灯泡发L发光后突然熄灭、电流表示数几乎为零说明电路短路，即电压表并联部分断路用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了12.【答案】D 【解析】【解答】解：A、灯泡被短路后，电流表指针偏转，电压表的正负接线柱不能与电源两极相连，因此电压表指针不偏转，故A不符合题意； BC、灯泡的灯丝断了或灯泡与灯座接触不良时，电路为断路，电流表指针不偏转，电压表的正负接线柱与电源两极相连，因此电压表指针偏转，故B不符合题意；D、当灯泡的实际功率比额定功率小得多时，灯泡不发光，此时电路中有电流，但比较小，即电流表、电压表指针都有偏转，故D符合题意故选D【分析】要解答此题需掌握电路短路和断路的区别电路短路时，电路中仍有电流，用电器能工作电路断路时，电路中无电流，用电器不工作根据选项中的故障以及电流表、电压表在电路中的不同特征来判断本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间13.【答案】C 【解析】【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错； B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错故选C【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路14.【答案】A 【解析】【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流； 闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路故选A【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在15.【答案】B 【解析】【解答】解：根据电路图可知，定值电阻与滑动变阻器串联，电流表指针几乎无偏转，说明电路为断路；电压表示数接近电源电压，说明电压表与电源连通，因此Rx断路 故选B【分析】电流表示数几乎为零，说明电路为断路；电压表有示数，说明电压表与电源连通，据此判断电路故障所在16.【答案】B 【解析】【解答】解：由电路图可知，两灯泡串联，电流表测电路电流，电压表测灯L2电压； A、如果灯泡L1开路，整个电路开路，电压表、电流表指针不会偏转此选项不符合题意；B、如果L2开路，电压表串联入电路，电压表测量电源电压，指针会明显偏转；电路中无电流，即电流表示数为零此选项符合题意；C、如果灯泡L1短路，电路电阻较小，电流表指针偏转角度应较大此选项不符合题意；D、如果L2短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数此选项不符合题意故选B【分析】（1）电压表有示数，说明电压表的两个接线柱和电源的两极连接的电路中无断路；（2）电流表无示数，说明电路中电阻很大，可能是断路了二、填空题17.【答案】若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路 【解析】【解答】解：若闭合开关前，电压表有示数，说明电压表通过R1与电源的两极连通，此时电压表的示数为电源电压U；闭合开关后，电压表指针的位置不变，即电压表仍然测电源电压，则故障可能是R1短路了（R1不分压），也可能是R2断路（此时电压表串联在电路中测电源电压）若闭合开关前，电压表无示数，说明电压表与电源的两极不相连，则故障为R1断路； 闭合开关后，电压表指针的位置不变，即电压表仍然无示数，也说明是R1断路故答案为：若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路；【分析】从两个方面分析：若电压表有示数说明闭合开关前后，电压表与电源的两端相连，据此定出故障所在；若电压表无示数说明闭合开关前后，电压表与电源的两端不相连，据此确定出故障所在18.【答案】并；L2断路 【解析】【解答】解：（1）由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；（2）图中电流表测L1支路的电流，电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上；若L2短路，小灯泡L1也同时被短路，两个灯泡都不亮，所以只能是L2断路 故答案为：并；L2断路【分析】（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；并联电路中有多条电流路径，各支路上的元件互不影响；（2）电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上，根据并联电路的特点分析故障19.【答案】灯泡L2灯丝断；0V 【解析】【解答】解：将电压表接在ac两点之间时，示数为6V，说明除灯泡L1、L2以外的电路是通路；将电压表接在bd两点之间时，示数为6V，说明除灯泡L2和滑动变阻器以外的电路是通路由上知滑动变阻器是完好的，所以故障原因为灯泡L2灯丝断了因为L1是完好的，如果此时用电压表测灯泡L1两端电压，电压表示数为零故答案为：灯泡L2灯丝断；0V【分析】闭合开关灯泡不亮，原因有两个：断路或短路其中若一个灯泡短路，另一只灯泡会发光，此题中两灯都不亮，只能发生断路20.【答案】短路；6 【解析】【解答】解：开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R断路； 当开关断开时，灯仍不发光，但电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R没有断路，所以故障只能是灯泡L短路；开关断开时，电压表与电阻R串联，电压表测量的是电源电压，即电源电压为6V故答案为：短路；6【分析】开关闭合时，灯泡不发光，说明电路断路或短路，因为电压表示数为0，说明灯泡短路或电阻断路；当开关断开时，灯仍不发光，电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的；据此判断故障的确切位置21.【答案】电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡 【解析】【解答】解：要检验灯泡故障，需要将所选器材与其中的一只灯泡并联如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡所以不能选择导线，用电压表更好 故答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡【分析】选择器材接入电路判断用电器故障时，应该使接入的器材和原电路安全，不能造成短路22.【答案】R1、R2都断路；R2断路和R1短路 【解析】【解答】解：分析电路可知R1、R2串联，电压表V测量R1两端电压若电流表示数为零，说明电路故障是断路，若只有R1断路，则电压表会有示数，根据电压表也没有示数，说明R2一定断路；用完好的电阻R替换R2 ， 闭合电键，若只有电压表示数不为零，即电流表示数还是零，说明R1也断路；如果只有电流表示数不为零，那说明R1没有断路，但电压表示数为零，那说明电阻R1短路了故答案为：R1、R2都断路；R2断路和R1短路【分析】电路故障有断路和短路，根据电流表示数为零，可判断故障原因的断路，电压表示数也为零则可判断R2一定断路，替换R2 ， 再根据电表示数进一步判断R1故障原因本题主要是电路故障的分析，要注意电路中给出的实验现象，关键能够理解断路和短路的含义23.【答案】R1开路或R1短路；R1短路 【解析】【解答】解：若电阻R1开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表示数；若电阻R1短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都示数，两个表示数；若滑动变阻器开路，电压表V1无示数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表示数，只一个表示数；若滑动变阻器短路，两个电压表测量的都电源的电压，都示数；电流表测量的是通过电阻R1的电流，也示数，三个表都示数；综上，电路中的故障可能是电阻R1开路或若电阻R1短路；若电阻R1开路，电压表与变阻器串联，电压表V1示数始终接近电源电压，电流表无示数，电压表V为电源电压不变；若R1短路，电压表V1示数为0，电压表V示数为电源电压，而电压表测通过变阻器的电流，当移动R2滑片P时，由欧姆定律，电流表示数发生变化所以，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路故答案为：R1开路或R1短路；R1短路【分析】已知电阻R1、滑动变阻器R2中仅一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1断路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障本题根据题目列举可能的所故障，根据可能出现的现象与题目比较，相符合的即为可能的故障同学们要学会这种推理方法24.【答案】S1、S3；S2；1：3；变小；电阻R断路 【解析】【解答】解：（1）由图甲电路图可知，当S1、S3闭合，S2断开时，R1与R2并列连接即为并联；因并联电路中各支路两端的电压相等，所以，由I= 可知，R1与R2中通过的电流比：= = = = ；（2）在图乙可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，将滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，由U=可知，R两端的电压变小，即电压表的示数变小；电压表的示数突然增大到接近电源电压值，电流表指针几乎不偏转，说明电压表并联部分断路，即可能是电阻R断路。故答案为：S1、S3；S2；1：3；变小；电阻R断路。【分析】（1）把几个用电器首首相接，尾尾相接，再连入电路，即为并联，据此开关的闭合、断开；根据并联电路的电流特点和欧姆定律求出R1与R2中通过的电流比；（2）在乙图中，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化；电压表的示数突然增大到接近电源电压值，说明电压表与电源之间是通路，电流表指针几乎不偏转说明电路断路，即电压表并联部分断路。本题考查了电路的连接方式判断和并联电路的特点、欧姆定律的应用、电路的动态分析以及电路故障的判断，是一道电学的综合题，是一道好题。三、实验探究题25.【答案】（1）解：如下图所示： （2）b（3）电压；0.6（4）小于 【解析】【解答】解：（1）滑动变阻器按一上一下的原则串联在所控制的电路中；如下图所示： （2）由图可知导线a、c、d将小灯泡与电源连通，小灯泡发光，所以导线a、c、d无断路现象；导线b、c将电压表并联在灯泡两端，电压表示数为0，所以导线b断路（3）测量小电灯额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，当小灯泡的电压为额定电压2.5V时，读出电流表示数； 小灯泡的额定电压为2.5V，正常发光的电阻为10，灯泡中电流大约为I= = =0.25A，所以电流表应选00.6A量程，则图乙中电流表示数为：0.24A；所以小电灯的额定功率为P=UI=2.5V0.24A=0.6W（4）滑动变阻器下面接的是A，所以滑片向B端移动时，电阻变大，滑动变阻器两端的电压变大，灯泡两端的电压变小，小灯泡的功率变小故答案为：（1）如上图（2）b；（3）电压；0.6；（4）小于【分析】（1）根据滑动变阻器的正确使用将图甲中实物电路连接完整（2）小灯泡发光，说明小灯泡与电源连通的导线无断路现象，电压表示数又为0，则将电压表并联在灯泡两端的导线断路（3）根据“灯泡两端的电压为额定电压时，灯泡的功率为额定功率，灯泡正常发光”解决此题；根据灯泡的额定电压和正常发光的电阻估算灯泡中的电流，选择电流表的量程，读出电流表的示数；利用电功率公式计算额定功率P=UI（4）根据滑动变阻器的连接方式，判断滑片P向B端移动时电阻的变化，则知灯泡两端实际电压的变化，进一步知道其功率的变化26.【答案】（1）（2）电流表短路（3）0.75 【解析】【解答】解：（1）由甲图可知，电压表未连入电路，测量灯泡额定功率的实验中，电压表应与小灯泡并联；（2）灯泡发光，说明电路是通路，电流表无示数，说明电流表短路；（3）由图像可知，灯泡两端的电压为2.5V时，对应的电流为0.3A，小灯泡的额定功率：P=UI=2.5V0.3A=0.75W 故答案为：（1）实物电路如图：；（2）电流表短路；（3）0.75【分析】（1）根据实验目的连接电路；（2）电路故障分两类：短路和断路电路短路时，短路部分无电压，电流大；电路断路时，断路部分无电流，电压大；（3）由图像可知，灯泡两端的电压为2.5V时，对应的电流为0.3A，根据P=UI求出小灯泡的额定功率 15 / 15
