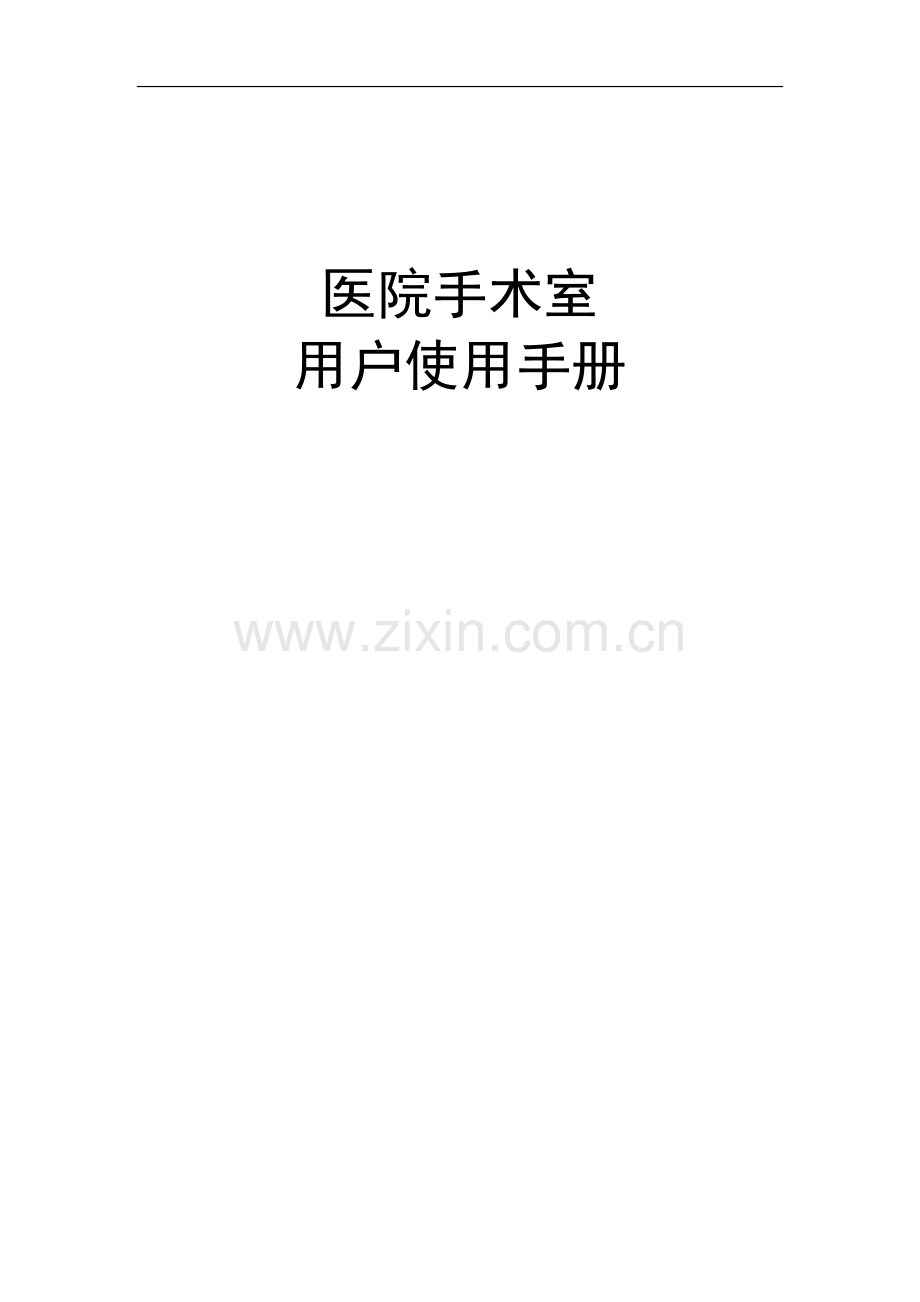

医院手术室
用户使用手册

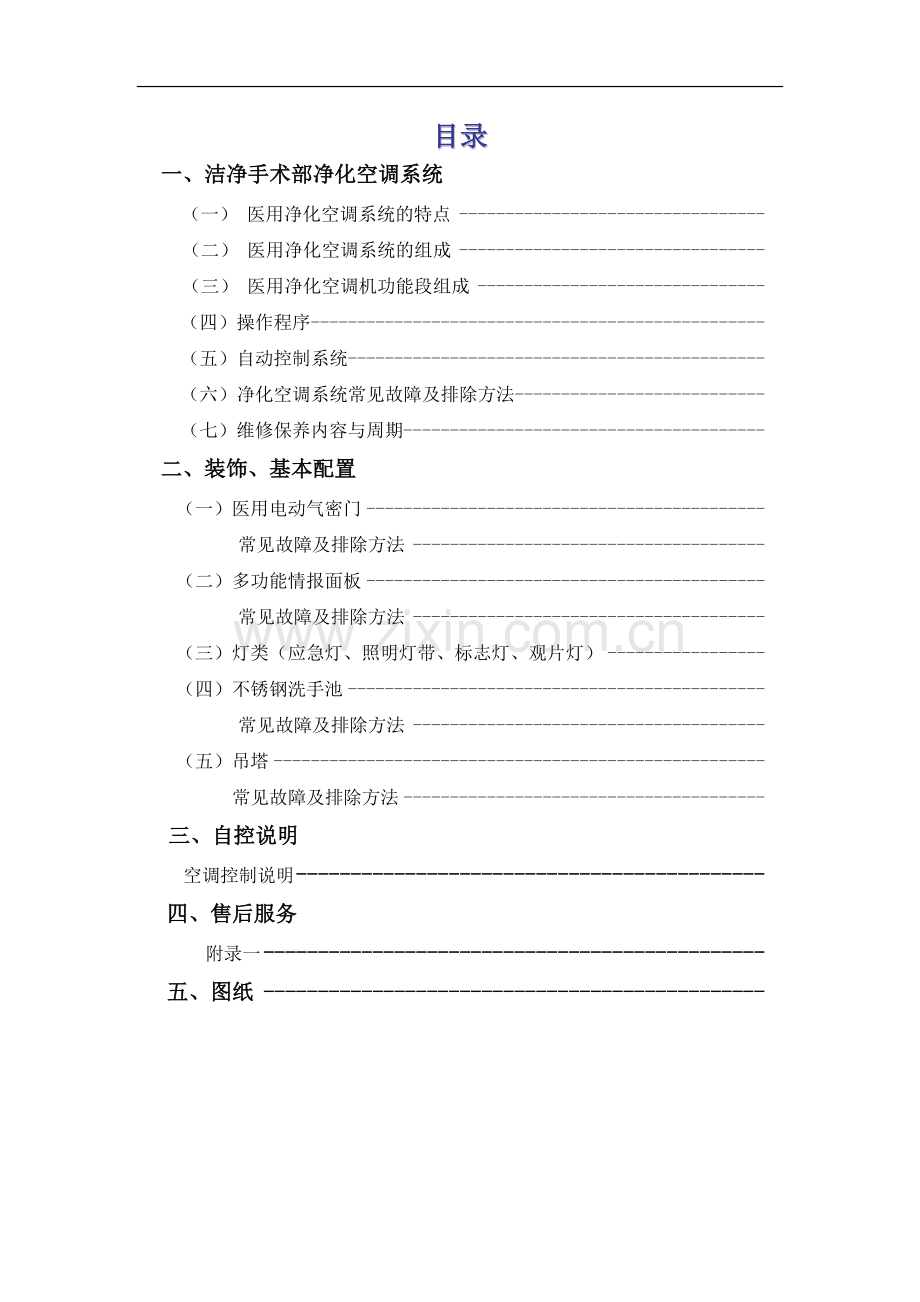

目录
一、洁净手术部净化空调系统
（一） 医用净化空调系统的特点
（二） 医用净化空调系统的组成
（三） 医用净化空调机功能段组成
（四）操作程序
（五）自动控制系统
（六）净化空调系统常见故障及排除方法
（七）维修保养内容与周期
二、装饰、基本配置
（一） 医用电动气密门
常见故障及排除方法
（二）多功能情报面板
常见故障及排除方法
（三）灯类（应急灯、照明灯带、标志灯、观片灯）
（四）不锈钢洗手池
常见故障及排除方法
（五）吊塔
常见故障及排除方法
三、自控说明
空调控制说明
四、售后服务
附录一
五、图纸

前 言

　　欢迎您使用医用净化系统。医用净化手术室系统是一个集空气处理、空调、建筑装饰、电气控制、弱电系统、医用气体等多专业多功能的系统。公司与美国、德国等西方发达国家进行广泛的技术合作，并通过多年的不懈努力，设计了医用净化手术室系统，并不断完善。该系统严格遵循《医院洁净手术部建筑技术规范》GB50333-2002，将手术室整体环境、基本装备、器械设施经科学组合，大大提高了现代化手术室的有序、方便、安全、清洁和无菌程度，为手术的成功提供了必要的辅助保障。
本公司推荐采用“3S”管理模式，即： Safety（安全管理）、Sanitary（清洁管理）、Specialty（专业管理），以保证系统可靠、安全、经济运行。为用户熟悉、保养系统提供帮助，确保其正常运行，特编写此《用户使用手册》。 供您参考。

一、洁净手术部净化空调系统
（一） 医用净化空调系统的特点：
1. 空气的净化和除菌；
2. 控制各区域的气流和风速；
3. 保证不同区域之间合理的气流流向和压力分布
4. 保证医疗上必要的温度和湿度；
5. 排出废气和有害气体，保证室内空气品质，防止对外部环境污染。
（二） 医用净化空调系统的组成
1. 冷热源（风冷热泵机组）
2. 医用净化空气处理机组
3. 送风装置（静压箱送风装置、高效送风口）
4. 回风口
5. 净化风管、阀类（定风量阀、防火阀、电动密闭阀）
6. 加湿器（电极式）
7. 加热器（风管式电加热器、加热盘管）
8. 自动控制系统（霍尼维尔DDC微电脑控制器、比例式水量调节阀、温湿度显示仪、温湿度传感器、压差控制器、故障报警装置等）
9. 卫生型消声器

用户使用手册 YHSC
（三）.本工程空调系统说明：
本净化系统采用两台新风机组（FAU-01,FAU-02）为手术室、ICU提供新风。
百级手术室OP1采用一台医用卫生型净化机组（AHU01）。
千级手术室OP2采用一台医用卫生型净化机组（AHU02）。
万级手术室OP3、4、5采用一台医用卫生型净化机组（AHU03）。
十万级手术室OP6、7、8采用一台医用卫生型净化机组（AHU041）。
洁净走廊及洁净辅房共用一台医用卫生型净化机组（AHU05）。
清洁走廊及清洁辅房共用一台医用卫生型净化机组（AHU06）。
ICU及其辅房共用一台医用卫生型净化机组（AHU07）。
具体的设计、施工详见《竣工图》中的设计施工说明。
（四）. 医用净化空调机功能段组成
1. 新回风混合段
2. 表冷段（表冷器、挡水板、集水盘、卫生型水封）
3. 风机段（风机、灭菌灯）
4. 过滤段（中效过滤器、均流板）
5. 出风段

（五） 操作程序
情报面板使用方法

情报面板功能：
Ø 湿度预调功能
Ø 温度预调功能
Ø 室内温度和相对湿度显示
Ø 风量控制及故障显示
Ø 手术室内照明控制开关
Ø 手术中灯控制开关
Ø 电脑呼叫对讲功能
Ø 免提电话功能
Ø 风机故障报警
Ø 医用气体报警显示
Ø 过滤器压差报警
Ø 手术时间显示
Ø 麻醉时间显示
Ø 北京时间显示
Ø 消防报警

情报面盘布置：
①各手术室均布置一只，在主刀手术医生对面墙上。
②洁净走廊、清洁走廊的情报面盘均布置在护士站。
③ICU情报面盘布置在ICU护士站。
准备工作：
检查冷热水的水压、水温、电源
初次启动机组时，应检查风机皮带松紧程度，过滤器是否脏堵，经检查各部分无异常后方可通电
检查冬天夏天季节转换开关位置是否正确
仪表显示屏、指示灯、按钮是否完好无损
转换开关是否在“自动” 位置
（五）自动控制系统
净化空调系统的自动控制系统采用德国西门子功能可编程控制器（PLC）和相应的配件组合而成，具有现场控制和远端控制的功能。如采用自控系统操作软件能和楼宇自控主控器通讯，实现中央显示监控功能。
控制系统能自动调节所处理的空气温湿度。

自动控制系统示意图

1. 风道温湿度探测器
2. 远程温度设定装置
3. 电动执行器
4. 冬天、夏天季节转换开关
5. 风管电加热器
6. 加湿器
7. 供电变压器
8. 多功能可编程控制器（PLC）
（六）净化空调系统常见故障及排除方法
故 障 现 象
原 因
排 除 方 法
机组不能启动
无电源
转换开关旋转位置不当
电机故障
相应主回路或控制回路故障
接通电源
重新旋至正确位置
修理或更换
对照图纸检查相应回路保险丝烧断、空开动作或元件损坏或导线脱落
夏天室温偏高
温度设定不当
冷源水温偏高
过滤器堵塞
电动控制阀故障
重新设定
检查热泵机组运行正常状况
拆洗过滤器
修理或更换
冬天室温偏低
温度设定不当
热源水温偏低
过滤器堵塞
电动控制阀故障
重新设定
检查水温偏低原因
拆洗过滤器
修理或更换
夏季相对湿度偏高
冷源水温偏高
过滤器堵塞
电动控制阀故障
湿度探测器故障
检查水温偏高原因
拆洗过滤器
修理或更换
修理或更换
冬季相对湿度偏低
加湿器故障
湿度探测器故障
加湿器断水
修理或更换
更换
检查断水原因，排除故障，重新供水
噪声过大
风道部件紧固件松动
回风口过滤网脏堵
重新紧固
拆洗
夏天室温偏低
温度设定不当
电加热器不工作
温度探测器故障
重新设定
修理或更换
修理或更换
冬天室温偏高
新风滤网、过滤器堵塞
温度设定不当
温度探测器故障
电动调节阀失控
清洗更换
重新设定
修理
更换
降温、升温速度 非常慢
冷（热）水水温过高（低）
冷（热）水流量不足
运行开关在“低速”档
调节供水水温
拆洗过滤器、调节总阀开启度
旋至“高速”档
故障指示灯亮
电加热器故障
双速电机压差故障
新（排）风机故障
过滤器堵塞
修理或重新调试
修理或重新调试
修理或重新调试
清洗或更换
（七）用户自检、清洁内容与周期
自 检、清 洁 内 容
周 期
备 注
检查、清洁机组内表面
2周

检查皮带松紧程度
2周

初效过滤器
清洗或清理
2周

更换
12周

中效过滤器更换
8周、压差显示或根据报警通知

亚高效过滤器更换
2年或根据报警通知

高效过滤器更换
3年或根据报警通知

高效送风口送风罩清洁
4周

室内回风口过滤网清洗
1周

灭菌灯表面擦洗
2周

箱门、壁板密封检查
1周

供水管上过滤器检查、清洗
2周

电气设备
日常检查
每天

全面安全检查
1周

加湿系统检查（冬季）
1周

l 净化空调系统应设专人管理。
l 制定操作规程。
l 建立设备运行和维护的规章制度和档案。
二、装饰、基本配置
（一）医用电动气密门
Ø 感应电动气密门感应装置、传动装置、导轨均构成自动门组件。
Ø 门板材料表面经喷塑处理，颜色任选。
Ø 内部为金属框架结构。
Ø 门体外侧设不锈钢防撞带。

★ 一般污染和用手触摸造成污垢时，
请用软布浸中性洗涤剂擦拭，然后用干布将水分擦干。
★ 难以去除的污物或油性污染时
请使用酒精擦拭，然后用干布将水分擦干
★ 探测器因附着尘土时会使探测器的灵敏度降低。

常见故障及排除方法
故障现象
原因
排除方法
自动气密门不能自动启闭
1. 无电源或电源开关未开
2. 感应探测器脱落
3. 感应探测器附着尘埃
4. 门片卡死
5. 滑轮从导轨中滑出
6. 电机故障
7. 感应探测器故障
1. 接上电源或开启电源
2. 重新固定
3. 清洁探测器
4. 调整间距
5. 清除障碍或重新调整运动部件
6. 更换电机
7. 更换感应探测器
启闭时有杂音
1. 摩擦
2. 运动部件磨损变形
3. 连接件松动
1. 重新调整间距
2. 更换
3. 重新紧固

- 11 -
（二）情报面板
Ø 温度预调功能
Ø 室内温度和相对湿度显示
Ø 风量控制及故障显示
Ø 空气处理机组运行及故障显示
Ø 手术室内照明控制开关
Ø 手术室无影灯控制开关
Ø 电脑呼叫对讲功能（此功能根据甲方合同中要求而定）
Ø 免提电话功能
Ø 麻醉计时、手术计时和时钟计时。计时器有时、分、秒的清楚标识。
Ø 医用气体报警显示功能
Ø 高效过滤器更换指示
Ø 消防报警

保养：手触摸造成污染时，请用湿软布或酒精棉擦拭，再用干布擦干

常见故障及排除方法
故障现象
原因
排除方法
记时器不显示
1、 无电源或电源故障
2、 显示器故障
1、 重新供电
2、 更换
记时器显示缺笔划
1、显示器故障
1、更换
温湿度仪不显示
1、 无电源或电源故障
2、 显示器故障
1、 重新供电
2、 更换
温湿度仪显示数值失实
1、 显示器故障
2、 探测器故障
3、 探测器安装位置不对
1、 更换
2、 更换
3、 重新安装正确位置
轻触按钮按下无反应
1、 轻触按钮、线路故障
2、 电气元件故障
1、 更换
2、 检修或更换

（三）灯类（应急灯、照明灯带、标志灯、观片灯）
应 急 灯：当手术室停电时，应急日光灯启动提供应急照明；
照明灯带：专门为洁净手术部开发的气密型灯带
内设日光灯管，采用电子镇流器启动无噪声
可由灯带开关分别控制。
常见故障及排除方法
故障现象
原因
排除方法
灯不亮
电源开关、灯管、电子镇流器。
更换部件
线路故障
更换

（四）不锈钢洗手池：
Ø 感应水龙头、皂液器、消毒药液存放器。
Ø 每个洗手位均配镜子及镜前灯。
Ø 配置水流自动恒温装置。
采用红外线感应洗手器，即感应即出水，免触碰，清洁卫生。

使用说明：当人体接近该产品前方65cm时，即可出水洗手，当洗手完毕，人体退出感应区域，水即自动停止。

保养：感应器表面脏污时，请用软布拈酒精擦净，不锈钢洗手池每天以中性清洗剂稀释后软布擦拭。
常见故障及排除方法
故障现象
原因
排除方法
水嘴不出水
1. 断水或供水总阀未开
2. 感应器故障
3. 过滤器严重堵塞
1. 查明断水原因；开启供水总阀
2. 与公司联系
3. 取出杂物、清洗过滤器
水嘴水流量小
1. 出水压力低

2. 供水管过滤器轻度堵塞
3. 感应器故障
1. 提高供水压力或供水总阀全部开启
2. 取出杂物、清洗过滤器
3. 更换
漏水
1. 水嘴与管路连接处松动
2. 热水器管路泄压阀老化漏水
3. 电热水器、感应器进出水口与管路连接处松动或连接件开裂
4. 排水管松动、脱落或老化破损
1. 重新连接紧固
2. 更换泄压阀

3. 重新连接紧固或更换连接件

4. 重新连接紧固或更换排水管
镜灯不亮
1. 电源开关未开或损坏
2. 灯管、镇流器、起辉器坏
3. 电源线头脱落、接触不良
1. 打开电源开关或更换
2. 更换
3. 重新连接
整个洗手池没电
检查触电保护器（总电源开关）是否脱扣
1. 如没故障合闸送电
2. 触保器损坏更换
出水水温过低
1. 洗手池下面的电热水器温度设置不当
2. 电热水器故障
3. 电源故障
1. 重新设置

2. 检查修理
3. 检查电源

五．图纸
（详见竣工图）
