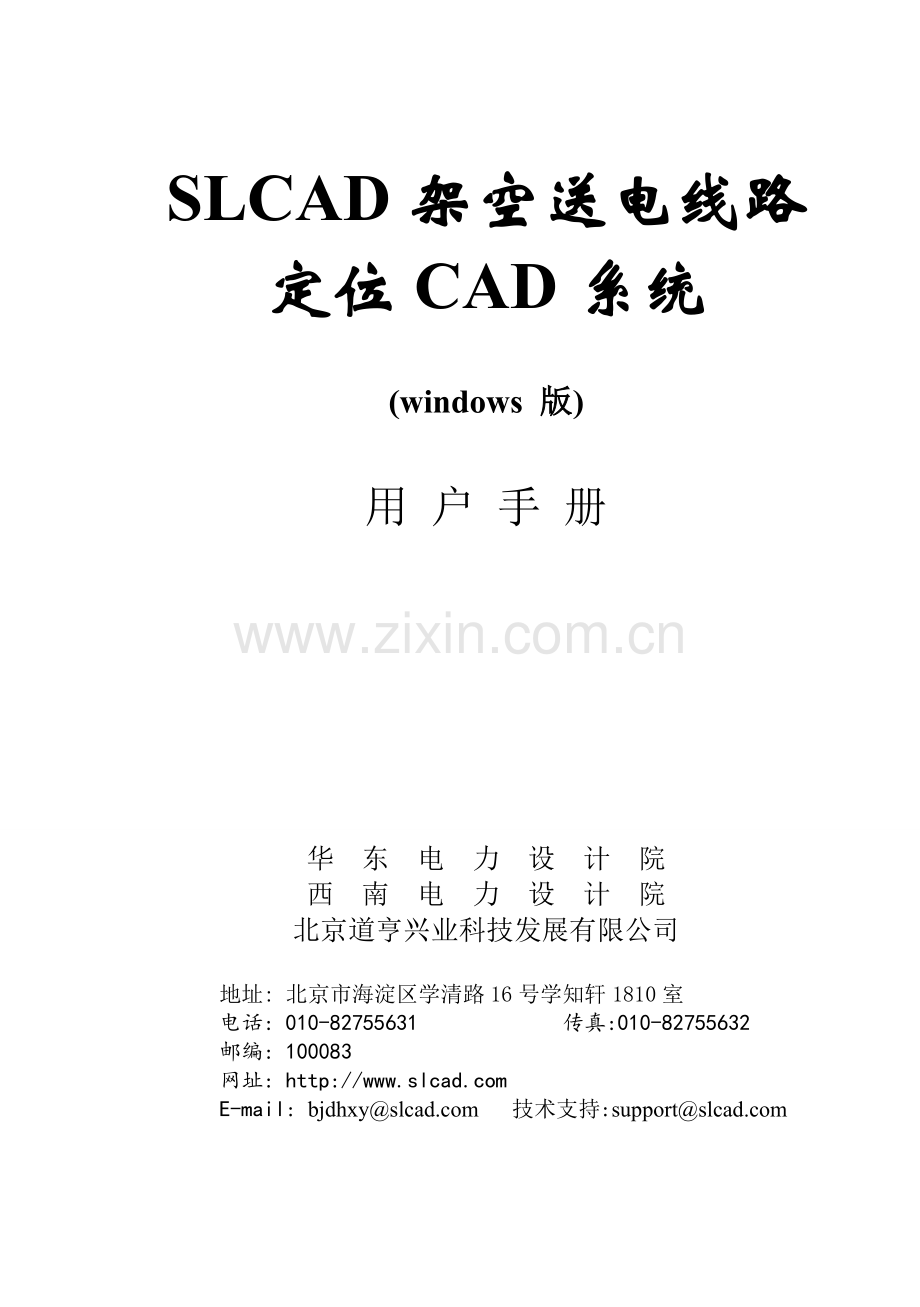

SLCAD架空送电线路
定位CAD系统

(windows 版)

用 户 手 册

华 东 电 力 设 计 院
西 南 电 力 设 计 院
北京道亨兴业科技发展有限公司

地址: 北京市海淀区学清路16号学知轩1810室
电话: [phone] 传真:[phone]
邮编: 100083
网址:
E-mail: bjdhxy@ 技术支持:support@

５９

目 录
第一章 系统概述 １
一 功能简介 １
二 系统需求 １
三 系统安装 １
四 注意事项 １
五 名词解释 ２
第二章 定位CAD系统操作流程 ３
一 系统配置 ３
二 杆塔定位及校核 ３
三 成果输出 ３
第三章 系统运行 ４
一 打开已有平断面图数据文件 ４
二 必要的设置 ４
1. 确定本单位图式 ４
2. 设置绘图参数/测量方法 ６
3. 设置平断面绘图比例尺 ７
4. 设置标尺 ７
1. 修改标尺 ７
2. 增加标尺（在塔处） ８
3. 增加标尺（在桩、点处） ８
4. 删除标尺 ８
5. 单标尺快速显示 ９
6. 删除全部标尺（保留一个） ９
7. 添加任意标尺 ９
第四章 杆塔定位 １０
一 数据库维护 １０
1. 杆塔库 １０
2. 绝缘子串库 １１
3. 典型气象区库 １２
4. 电线参数库 １２
5. 跨越规程库 １３
6. 备件库 １３
7. 组装库 １３
二 基本配置 １４
1. 线路配置 １４
2. 跨越配置 １５
3. 其它配置 １６
4. 气象条件配置 １７
三 杆塔定位 １８
1. 指定桩位立塔 １８
2. 指定累距处立塔 ２０
3. 指定档距处立塔 ２０
4. 耐张段等分立塔 ２１
5. 平地推模板立塔 ２１
6. 修改、移动塔 ２４
7. 全线路重排塔名 ２５
8. 删除塔 ２５
第五章 图形编辑 ２６
1. 添加连线 ２６
2. 文字注记 ２６
3. 地物符号 ２７
4. 删除各种标注 ２８
5. 移动各种标注 ２８
6. 编辑投影线 ２８
7. 开窗自动排列投影线 ２９
8. 删除投影线 ２９
第六章 校核检查 ３０
1． 交互检查任意点交叉跨越距离 ３０
2． 设置指定档导地线弧垂 ３１
1 置某耐张段导线最大弧垂 ３１
2 置某耐张段导线任意弧垂 ３１
3 置某耐张段地线任意弧垂 ３１
3． 交互检查任意档导地线是否上拔 ３２
4． 设置全部档导线弧垂 ３２
5． 设置全部档地线弧垂 ３２
6． 自动检查所有档导地线配合 ３２
7． 浏览检查定位结果 ３３
1 计算定位及检查数据 ３３
2 浏览定位及检查数据 ３３
3 全线路改变安全系数 ３４
4 开窗改变安全系数 ３４
8． 开窗自动加风偏校验图 ３４
9． 升降风偏断面 ３４
10． 根据导地线配合设计地线 ３４
11． 整齐化模板K值（辽宁院） ３５
12． 全自动检查交叉跨越距离 ３５
13． 全自动检查其它电气校验 ３７
14． 显示风偏鼓 ３８
第七章 输出图表 ３９
1. 杆塔明细表 ３９
1.1 有关明细表的数据流程 ３９
1.2 生成明细表的操作流程 ３９
2． 材料表 ４１
2.1 材料简表（检查用） ４１
2.2 材料总表（统计零部件） ４１
2.3 操作过程 ４１
3. 输出计算书 ４２
4. 连续档应力弧垂计算系统 ４３
5. 导线连续上下山档线夹调整表 ４４
6. 地线连续上下山档线夹调整表 ４４
7. 输出导线孤立档计算书 ４５
8. 输出地线孤立档计算书 ４５
9. 输出防振锤安装计算书 ４５
10. 输出塔位成果表1 ４５
11. 输出塔位成果表2 ４５
12. 输出LH,LV,LP,∑L,K等表3 ４５
13. 输出当前工况垂直档距一览表 ４５
14. 输出基础选择表（宁波） ４５
15. 生成预排定位卡 ４５
16. 杆塔一览图 ４６
17. 快速输入孤立档 ４６
第八章 图形显示 ４７
一 居中方式 ４７
1. 当前点居中 ４７
2. 当前测站居中 ４７
3. 累距居中 ４７
二 常用显示功能 ４７
1. 全图 ４７
2. 开窗 ４７
3. 平移 ４７
4. 重显当前图形 ４７
5. 重新生成图形 ４８
6. 显示两点间距离 ４８
7. 系统热键一览表 ４８
第九章 分幅输出 ４９
1. 设置分幅图 ４９
1. 全自动按图纸大小分幅 ４９
2. 全自动按固定里程分幅 ４９
3. 全自动按塔重叠分幅 ５０
4. 手工分幅 ５０
5. 删除已有的图幅 ５０
6. 删除全部的已有的图幅 ５０
2. 进入分幅图 ５１
3. 填写当前图签内容 ５１
4. 输出DXF文件 ５２
5. 执行AutoCAD ５２
6. 任意设置图廓范围 ５２
7. 插入图廓及图签 ５２
8. 设置图号大小 ５３
第十章 系统配置 ５４
1. 线路图与无网格图转换 ５４
2. 切换显示毫米网格 ５４
3. 是否显示投影线 ５４
4. 显示方式 ５４
5. 设置系统字号 ５４
6. 系统信息 ５４
7. 图层管理 ５４
8. 设置文本编辑器和AutoCAD路径 ５４
第十一章 数据维护 ５５
1. 备份当前工程 ５５
2. 备份系统库 ５５
3. 备份用户数据 ５５
4. 加载用户数据 ５６
附录一 执行规范及参考文献 ５７
附录二 主要计算公式 ５７
附录三 系统文件说明 ５８
1 SLCAD系统文件用途说明 ５８
2 系统中各文件扩展名的含义 ５８

第一章 系统概述
一 功能简介
《SLCAD架空送电线路定位CAD系统》（以下简称《SLCAD系统》）是一个送电线路辅助定位CAD软件。本系统适用于任意比例尺和各种电压等级的架空送电线路线路杆塔定位校核工作。
二 系统需求
操作系统：WINDOWS 2000/ME/98/95
硬 件： 64 M内存，光盘驱动器,50M的硬盘剩余空间
显示器分辨率在800×600×256色以上
三 系统安装
将光盘放入光驱内，进入【我的电脑】用鼠标双击光盘所在驱动器盘符：
打开【SLW】文件夹双击SETUP.EXE图标开始安装《SLCAD系统》，按照安装提示，将本系统安装在C:\DHCAD\SLW 文件夹下。
四 注意事项
系统运行前请将加密锁接在计算机的并行口上（连接打印机的25针接口）。
l 本系统内桩名一律采用字母加数字的注记方法，大写和小写的字母系统认为是不同的桩名。如：MG1、J1、Z1、F1；
l 本系统内所有点号名称均使用数字表示；
l 严禁在《SLCAD系统》系统安装文件夹中运行用户工程。
l 用户在AutoCAD系统中输出图纸时，应注意打印比例的选择。如果平面图的比例尺为5000，AutoCAD中的打印比例选择1：5；如果平面图的比例尺为2000，AutoCAD中的打印比例选择1：2。
五 名词解释
1． 交叉角：
表示跨越物与本线路垂直方向的夹角角度，交叉角的输入范围为-90到90之间的角度。
交叉角＝90－跨越物与线路前进方向的夹角
2． 宽度
本系统所有地物的宽度都是指地物在线路垂直方向上的距离。
3． 角度的输入
本系统中用户输入的角度值为360度的格式，度和分秒之间以小数点分隔，如输入12.1340 表示12度13分40秒。

4． P桩
不在线路中心断面上的辅助桩。由于地物遮挡等原因造成线路中心断面不通视时，使用P桩辅助测量。
5． 水平角的定义
决定桩、点相对于架站的前后位置及线路中心断面的左右位置。
用后视方向定向时，强制对后视方向为“0”度；（常用）
用前视方向定向时，强制对前视方向为“180”度。（很少使用）
10． 零方向角
仪器对正后视点后的水平角读数，在线路中心断面上架站测量时，零方向角为0，正常可以不输入，在P桩上架站测量时，有时需输入该角度。
11． K值
本手册中“K值”均指悬线模板的K值【K＝g/(2s0)或K＝g/(8s0)】，例如:K=0.285×10-3 时,K值输入“0.285”。在使用安全系数时，专门使用“安全系数”字样。

第二章 定位CAD系统操作流程
一 系统配置
1． 打开原始数据记录文件；
2． 设置绘图参数；
3． 选择本单位图式；
4． 配置平面图比例尺和断面图比例尺；
5． 升降位（升降标尺）；
6． 浏览、编辑系统数据库，包括杆塔库、绝缘子串库、气象区库、跨越规程库、组装库、备件库等数据库的维护；
7． 线路配置，进行线路设计工作必要的设置。
二 杆塔定位及校核
1． 立塔；
2． 全自动检查交叉跨越距离；
3． 全自动电气校核检查（也可手工校核检查）；
三 成果输出
1． 输出明细表、计算书、应力图表及其它图表输出；
2． 分幅输出，设置图签；
3． 修改标尺（包括增加标尺、升降标尺）；
4． 打印。

第三章 系统运行
当《SLCAD系统》安装完成后，桌面上会出现一个相应的系统图标，双击该图标，即可运行《SLCAD系统》，进入操作界面；也可在程序组中打开。
一 打开已有平断面图数据文件
单击【文件(F)】下的【打开】命令，在工程数据存放文件夹中打开“童庙线断面图”测量原始数据文件（即 org 文件），系统将读入该平断面图数据文件。

二 必要的设置
1. 确定本单位图式
我们根据各单位不同的具体情况，设置了不同的图式，用户可在图式列表中选择。高级用户可以在更基层的选项中进行配置，自定义自己的特殊图式。自定义的内容就是修改another.cfg 的内容。
针对各个设计单位工作模式的不同，本系统采用图式定义的方法来满足用户的需要。用户根据需要，依据每行的注释说明(即冒号后面的内容)改变冒号前面的内容，自行修改系统的图式配置文件\DHCAD\SLW\CFG\ANOTHER.CFG即可。其中如修改该文件的第94行，还涉及到该行所定义的文件的内容，用户一般不要更改该行。
注意 ：用户不要增加或减少行；修改后重新运行本系统，即可使新的配置生效。
标准配置的文件名为 \DHCAD\SLW\CFG\ANOTHER.DH，称为“道亨(只读模板)”。
Ø 确定本单位图式 确认用户在图式列表中所选择的图式。
Ø 修改添加图式 修改用户图式配置文件
系统进入修改\DHCAD\SLW\ANOTHER.CFG 文件的状态，用户可逐行修改配置参数，注意不要增加或减少行，然后存盘退出。

Ø 删除已有图式 双击鼠标即可删除选定图式
Ø 浏览图式定义文件 浏览图式定义文件: \SL\SETSL.INI
Ø 帮助 显示详细操作信息。
Ø 退出 退出图式配置界面
注意:如果用户意外地将\DHCAD\SLW\CFG\ANOTHER.CFG 文件删除了,系统将不能启动,此时可将\DHCAD\SLW\CFG\文件夹下的ANOTHER.DH 文件拷贝为ANOTHER.CFG ，再次启动系统时将正常启动,然后再选择自己的图式,恢复自己的设置。
2. 设置绘图参数/测量方法
为了满足不同用户对绘图的不同要求，本系统提供了常用绘图参数和测量方法的配置方法。
单击【文件】菜单中【设置测量方法/绘图参数】菜单项，弹出对话框，点击单选按钮选择一种测量方法，如：

Ø 【绘图显示】
点号：在平面图和断面图上显示细部点点号；
高程：在断面图上显示跨越点点号；
无 ：系统默认选项，建议使用，在平断面图中不显示点号。
Ø 【图形显示方式】
全真：默认选项。
略图：显示图形时不填充地物。
草图：图中的曲线用直线代替显示。
Ø 【显示方式】
预览：预显示当前图廓范围内的平断面图，不做剪切处理。
正常：系统默认选项，以正常方式显示平断面图。
Ø 【斜距测量方法】用户在单点输入数据时(包括全站仪现场联机测量)必须配置。
斜距/垂直角：使用全站仪的斜距/垂直角模式进行测量时选择本项；
视距/垂直角：使用经纬仪测量的用户选择本项，要求天顶距必须为0；
本书中说的“垂直角”在测量专业中严格地说就是“天顶距”的概念。
平距/高差：使用全站仪的平距/高差模式进行测量时选择本项。
Ø 【测量后马上快速编辑】用户在单点输入数据时须配置本项。
全部：输入任意点后，马上提示对该点进行编辑，说明该点的地物类型，如路、沟、河、塘等。
只编辑跨越电力线：仅当输入的点为电力线或通讯线时，系统提示对该点进行编辑；
不编辑：输入任何点，系统不提示对该点进行编辑操作。
Ø 【相对测量方法】：用户在使用相对法测量时需配置本项。
平距/高差：用户输入的数据是“相对平距＋相对高差”的方式，则适用“平距/高差”。
平距/高程：用户输入的数据是“相对平距＋绝对高程”的方式，则适用“平距/高程”。
Ø 【测量菜单使用版本】各种版本的功能及系统菜单由加密锁控制。
小院版：主程序中使用小院用户常用的菜单，操作较简单；
大院版：主程序中使用大院用户常用的菜单，功能较专业。
县级版：针对县级设计单位特点的版本。
Ø 【显示点位】是否显示点位仅方便用户视图，不影响图形输出。
无 ：在平断面图中不显示点位；
平 面：只在平面显示点位；
断 面：只在断面图上显示点位；
平断面：同时在平面图和断面图显示点位。
Ø 【在平面图的下方固定位置显示平面图】选择本选项，在进行移动图形时，可以固定平面图的位置，方便杆塔定位工作。

3. 设置平断面绘图比例尺
系统默认平面图比例为5000，断面图比例为500，用户可根据情况自已选择适合的比例尺，改变方法如下：

(1)在【配置】菜单中选择【设置平面图/断面图比例尺】菜单
“输入断面图比例尺(D)”：手工输入用户要修改的断面比例尺数值，也可以可在下拉列表中选择。
“输入平面图比例尺(P)”：手工输入用户要修改的平面比例尺数值，也可以可在下拉列表中选择。

(2)修改完毕后，单击【确定】按钮即可。

4. 设置标尺
1. 修改标尺
说明：系统默认的标尺范围为0～100米。用户可自行定义标尺的起止范围。
操作：在【图形显示】主菜单中,选择【升降标尺】菜单下的【5修改标尺】，然后使用鼠标器捕捉待修改的标尺，在【修改标尺】对话框中修改相应的数据。
标尺里程：标尺的位置，系统默认第一个标尺里程为0；
标尺基点高：标尺范围的下标值；
标尺顶点高：标尺范围的上标值；

基点图上CM：表示标尺在图上的位置，单位为厘米(CM)。该位置的起算点是断面图中绿线的位置。

重叠（米）：仅在增加标尺后控制前一标尺多画的中心断面线的重叠的长度。在门架时为0，在其它情况下，为图形重叠的长度。

2. 增加标尺（在塔处）
由于系统默认为0－100m，山区或高差起伏较大地区通常需要增加标尺。
【增加标尺（在塔处）】用来在塔的位置增加标尺，必须在杆塔定位完毕后使用。
单击标尺子菜单选项，弹出对话框。塔名处输入新增标尺处所在塔塔名，再分别输入新标尺的标尺基点高和标尺顶点高后存盘后，
其中“塔名”也可使用鼠标器左键捕捉输入，例如输入“G3”。标尺位置在塔位左边8mm处。

标尺基点高：标尺范围的下标值；
标尺顶点高：标尺范围的上标值；
基点图上CM：表示标尺在图上的位置，单位为厘米(CM)。该位置的起算点是断面图中绿线的位置，可以输入负数。例如输入“3” 就表示将标尺下端放在绿线上面3cm处。
输入“-3”就表示将标尺下端放在绿线下面3cm处。
重叠（米）：仅在增加标尺后控制前一标尺多画的中心断面线的重叠的长度。在门架时为0，在其它情况下，为图形重叠的长度。

3. 增加标尺（在桩、点处）
操作方法与【增加标尺（在塔处）】，除标尺位置不同外,其它操作基本相同。

4. 删除标尺
单击【删除标尺】选项，弹出右图所示的对话框。用鼠标左键捕捉需要删除的标尺，被选中的标尺数量及属性被显示在对话框上，单击存盘按钮后即执行操作。
全部删除：可以删除全部添加的标尺，保留最左边的标尺不变。

5. 单标尺快速显示

【单标尺快速显示】为切换选项，单击该选项后该选项前面出现选择标识，表示图形显示只使用一个标尺，可提高显示速度，直到再次点击该菜单选项切换回来为止。
注意：立塔时，如果跨越升降标尺立塔，应该选中【单标尺快速显示】选项；图中有2个以上标尺时，取消该选项时才能使图形按照设定的升降标尺显示。

6. 删除全部标尺（保留一个）
删除全部标尺，只保留最左边第一个标尺。
7. 添加任意标尺
在任意位置增加标尺，用户给定标尺里程、基点高、顶点高存盘即可完成任意增加标尺操作。

第四章 杆塔定位
一 数据库维护
本节操作主要用来维护系统数据库，用户可编辑修改的数据库包括杆塔库、绝缘子串库、气象区库、跨越规程库、组装库及备件库等系统数据库。
本节操作方法基本相同，不同的是操作对象。下面介绍相同操作方法的基本操作：

添加空记录：单击此按钮，系统将在光标所在行的下一行添 加一空行。

复制添加：单击此按钮，系统将光标所在行数据复制到下一行。

删除记录：删除光标所在行的数据。

全部删除：删除全部数据。本操作将彻底删除当前数据表中所有数据。

删除重复记录：整理数据库记录，将相同的记录删除。

确定：确认保存当前操作。

取消：取消当前数据编辑操作。

注意：用户应保证系统数据库中的数据的唯一性。例如一种杆塔名称不能有两种呼称高数据或其它数据，用户应以不同名称来区别。

1. 杆塔库
功能：浏览、编辑系统杆塔数据库。系统内置了《35～220千伏送电线路铁塔通用设计型录》内全部铁塔数据，用户可进行增加、修改、删除等操作。
操作：【建库立塔】－【浏览、编辑数据库】－【1. 杆塔库】
如用户需要添加新的杆塔数据，则单击右侧的【添加空记录】按钮，然后输入相应数据。
用户在初次使用前应核对定型塔数据的参数（如允许水平档距、垂直档距等）是否与实际相符。
直线1耐张2 ：用户使用数字“1”表示所输入的杆塔为直线塔，输入数字“2”表示所输入的杆塔为耐张、转角、终端型杆塔。
允许摇摆角：表示运行工况(大风)时的摇摆角允许值。
内过摇摆角和外过摇摆角：表示在内过和外过气象条件下的摇摆角的数值。由于用户使用的绝缘子串的长度不同，摇摆角的允许值也不同。在系统提供的数据库中，三个摇摆角的默认值均为0，用户在使用前，需要先输入三个摇摆角的允许值。如果摇摆角的允许值为0，系统就不对该项摇摆角进行校核计算。
导地水平距：导线挂线点和地线挂线点的水平距离，验算导地线配合时使用，一般取最不利时的数据。
上下导线距：上导线挂线点和下导线挂线点的距离，对于水平排列的杆塔，无上下导线距离，直接输入0 即可。
地线支架高：地线挂线点和导线上横担的距离。
导平1垂2 V3：用来描述导线排列方式。导线水平排列时输入“1”，垂直排列时输入“2” ，三角排列时输入“V”。
导平投影DP：导线水平投影面积。
导垂投影DZ：导线垂直投影面积。
塔KV值：垂直档距和水平档距的比值。

2. 绝缘子串库
该数据库中存放各电压等级绝缘子串的数据。主要是绝缘子串的长度、重量、及受风面积。
操作：【建库立塔】－【浏览、编辑数据库】－【2. 绝缘子串库】
总长度：绝缘子串的总长度，包括联结金具的长度。
重量：绝缘子串总重量，单位：Kg（千克） 。
受风面积：绝缘子串整个受风面积的总和，单位是平方米。
绝缘子型式：绝缘子的型式，材料统计时将根据本项数据进行统计
强度：悬式绝缘子机械强度。
在新的规程(《66kV及以下架空电力线路设计规范》和《110～500kV架空送电线路设计技术规程》) 中,使用了上述概念代替了原有的“一小时机电荷载”。两者的大致关系为：
“一小时机电荷载” = 0.75 * “悬式绝缘子机械强度”
所以在新旧安全系数上有所差别，但是实质基本上还是相同的。

3. 典型气象区库
功能：浏览、编辑典型气象区数据库。系统内置了《110～500kV架空送电线路设计技术规程》中所附典型气象区。用户可自行定制气象区数据库。
操作：【建库立塔】－【浏览、编辑数据库】－【3. 典型气象区库】

4. 电线参数库
操作：【建库立塔】－【浏览、编辑数据库】－【4. 电线参数库】

系统提供新标准的导线型号库（见东北院的《电力工程高压送电线路设计手册》第233页表3-1-4、235页表3-1-10），并以牛顿为单位。地线提供了GJ-35、GJ-50和GJ-70三种型号参数。
用户也可使用旧标准的导线（见《架空送电线路设计技术规程SDJ 3-79》附录2）。
系统默认计算单位为“牛顿”，用户还可将系统设置成以公斤为单位（切换控制在“其它配置”中）。
用户在“导、地线型号参数库”中可修改或输入新的导地线型号的特性参数。如果在“断应力KGMM”中空缺，系统就使用“拉断力N”/“截面MM2”代替；如果在“弹性系数KG”中空缺，系统就使用“弹性系数N”代替。
断应力KGMM：表示电线最大允许拉断力，其中的KGMM表示单位为公斤每平方毫米，即kg/mm2，由于受数据库格式的限制，在数据库字段中表示为KGMM。在《架空送电线路设计技术规程SDJ 3-79》附录2中，400以下的电线该数据为27kg，400以上（包括400）电线该数据为29kg。
截面MM2：表示电线的计算截面积，单位为平方毫米，即mm2。
弹性系数KG：表示电线的最终弹性系数，单位为kgf/ mm2。
弹性系数N：表示电线的最终弹性系数，单位为N/ mm2。
5. 跨越规程库

该数据库中，按照《66kV及以下架空电力线路设计规范》和《110～500kV架空送电线路设计技术规程》的规定，输入了在当前线路电压等级不同时，跨越其它线路及铁路、公路、树木等等的安全距离。

颜色：表示以后在标记跨越地物点时在计算机屏幕上使用的显示颜色。例如值“2黄”表示颜色号为“2”，用户可以修改颜色号，系统在存盘后自动将“2”号颜色号所代表的颜色写在“2”的后面，以便于用户查看。
内容简称和内容：表示被跨越地物的类型。
垂距1净空2：表示该项距离是垂距时，用“1”表示；该项距离是净空时，用“2”表示。
SL点编码：当前内容在《SLCAD系统》中的点编码，“0”为不输入编码。
SL线编码：当前内容在《SLCAD系统》中的线编码，“0”为不输入编码。

“本35KV”、 “本110KV”、 “本220KV”等表示在当前线路为35kV、110kV、220kV时，对跨越物的安全距离。

6. 备件库

备件库即材料总库，包含水泥杆、绝缘子串、金具串等材料，（备件代码不得超出四个字符）生成组装库时调用。用户可在此数据库中添加新的材料。

7. 组装库
用户在此生成构件的组成材料。生成材料表时，系统将根据组装库中是否有构件组装进行材料统计。

二 基本配置
1. 线路配置

电压等级：在下拉列表中选择当前工程的电压等级。
导线型号：在下拉列表中选择当前工程中所用的导线型号。
地线型号：在下拉列表中选择当前工程中所用的地线型号。
新线系数：在使用本系统提供的各种导线型号及参数时，导线的“新线系数”输入“0.95”，地线的“新线系数”输入“1”。（本系统中使用的导线数据来自东北院的《电力工程高压送电线路设计手册》第233页表3-1-4）。
如果用户使用《国标铝绞线及钢芯铝绞线(GB 1179－83) 》的数据，由于国标中提供的应力已经乘过系数0.95了，新线系数应输入1。
年平运行张力上限：即瞬时破坏张力的百分数。通常输入“25”表示25％。
参见：
《66kV及以下架空电力线路设计规范》 (GB 50061－97) 4.2.4
《110～500kV架空送电线路设计技术规程》(DL/T 5092-1999) 7.0.5
导线回数：选择当前工程导线回路数，本项影响材料统计。
地线根数：当前工程地线根数，如无地线选择“0”，本项影响材料统计。
导线分裂数：直接输入导线分裂数，单分裂输入1，双分裂输入2……等。
塔起始序号：塔的起始序号，通常输入“0”，表示从门架开始立塔（包括门架）。如果是从线路中间某基塔开始，就输入该基塔的顺序号。

2. 跨越配置

显示：在排塔时通常显示全部挂线----四条线，在出图时通常显示一条线，即选（白）。
在排塔时，系统从上到下可显示以下五条线：
1.地线（灰色）
2.上导线（黑色）
3.下导线（黑色）。当导线是水平排列时，上导线和下导线是一条线。
4.导线跨越其它电力线路的安全线（红色）
5.导线对地的安全线（绿色）
下面的各种跨越距离是当前电压等级的线路对几种典型跨越物的安全距离，其数据来自“跨越规程数据库”。如果在此修改了跨越距离数据，上面的“跨越距离规程数据库”中的数据也会随着改变。
典型跨越物包括以下内容：“电线”、“地面”、“房屋垂直”、“房屋净空”、“山坡净空”，“树木垂直”、“树木净空”、“路面垂直”（是指线路跨越非等级公路时对路面的垂直距离）。
显示最大档距：是系统在显示图形时使用的一个数据，当两个塔之间的档距大于该数值时，不显示两塔之间的导线、地线及对地安全线等弧垂线。
导线水平线间距：是线路边导线与中心断面的距离，显示风偏鼓时使用。
导线最大风偏角：为g4/g1的数值，单击按钮可由计算机自动计算。
断面点计算对地安全距离时的插值间距：通常输入“5.0”米，表示在计算导线对地安全距离时，除实测桩点数据外，地面点每间隔 5米计算一次对导线对地面的安全距离。
3. 其它配置

验算导地线配合时采用：
库中塔头高度：表示使用塔库中每个塔的【地线支架高】及【上下导线距】数据，及绝缘子串长度和默认金具长度，以此计算上导线及地线的挂点位置。此选项适用于计算复杂的导地线配合的情况，建议用户使用本选项。
统一的塔头高度：表示系统在立塔后，计算导地线配合时，将认为全线路的所有塔的导线与地线的挂点高度差及上导线与下导线的高度差都相同，并且是下面所给出的数值。
地线（灰）与上导线（白）挂线点间垂直距离：
上导线与下导线之间的距离：当导线水平排列时（即无上导线）输入“0”。
地线金具缺省长度：系统默认为160毫米，通常不需要改变。
地线金具重量：计算孤立档时使用，单位为公斤。
孤立档显示比较悬线：通常选择“全不显”。
系统在计算孤立档导线对跨越物的安全距离时，计算中使用的是连续档的悬线模型，相对于考虑了孤立档中绝缘子串重量及长度的计算模型是有差异的，尤其是在档距较小时。用户可以将该选项设置到“全显”状态，在屏幕上显示出考虑了孤立档中绝缘子串重量及长度的悬线模型与连续档的悬线模型的差异，从而估算或从图上读取真实的跨越距离。
如果选择“正常”，则当孤立档的档距小于225米时，系统自动显示出孤立档的比较悬线。其中系统默认的“225”米的数据可在“系统配置”的“配置系统文件”的“1.修改系统其它设置数据”的“\DHCAD\SLW\CFG\ANOTHER.CFG”文件的208行中修改，该行内容如下：
225 :SLCAD中,孤立档档距小于L(如225)米时,在"a:正常"时显示孤立档弧垂线.

拉力的单位：指系统在输出及显示时使用的单位，可使用牛顿或公斤，用户可随时变化。为便于同已有的经验数据比较，甚至可以在计算中间结果时使用公斤，在输出成果前改为牛顿。
悬链线模板K值公式：也是一个输出数据的格式，不影响实质计算。

4. 气象条件配置

单击选择当前气象区下拉按钮可选择当前工程所用气象区，单击【编辑当前气象库】按钮可定义当前工程的气象条件，系统按此气象条件计算。
校验：验算导、地线间距时的气象条件，即“工况名称”为“校验”，校验工况时无冰、无风、15℃。
注意：在“当前气象条件数据库”中，系统要求“当前气象条件库”中前5种气象条件必须依次为“低温”、“大风”、“年平”、“覆冰”、“高温”。
三 杆塔定位
1. 指定桩位立塔
功能：在用户指定的桩上立塔。
选择本功能后，系统首先提示用户输入或在下拉列表中选择立塔处桩名，也可以单击鼠标器左键在图形上捕捉定位桩名，系统自动捕捉距离鼠标器左键所选位置最近的桩名。
如果实际立塔位置与当前输入的桩有一定的偏差距离时，用户可以选择【与此桩有偏差距离】，且在【输入偏差距离】中输入实际偏差距离，在当前桩前面输入正数，后面输入负数。

用户可以单击【假设代表档距】按钮来改变假设代表档距，改变后，系统自动计算该代表档距下的导线模板最大K值和地线模板最小K值（用户也可以手工输入K值），用于杆塔定位后画弧垂线。
这里仅仅是假设K值，在立塔完成后，系统自动计算出各个耐张段的真实代表档距及真实的模板K值并自动替代立塔时所采用的假设K值。所以这一步不是必须的，但是在假设代表档距下的导线和地线的K值应该大致合理，否则画出的弧垂线就会相差很多。

杆塔编号：杆塔的编号，如MG，G1、G2、N1、N2等。
直线塔 转角塔 门架：选择当前所立塔的类型。一般情况下系统自动选择，用户也可以强制改变当前立塔类型。本项选择直接影响系统所调用的杆塔库及绝缘子串库。
系统将相邻的两个转角塔之间作为一个耐张段，在后面计算“耐张段长”和“代表档距”时将利用此处输入的转角塔信息。
里程：该塔立塔位置的累距值。
杆塔型式：指立塔的塔型。
用户可以在下拉列表中选择所需塔型，也可以单击【杆塔型式】按钮，在系统数据库中选择所需塔。见下图：

呼称高：即杆塔型录中的“标志高”（从下横担至塔脚的高度）。如果所立塔是系统杆塔库中的塔型，系统自动将呼称高数据读入到当前位置。
绝缘子串：选择所用绝缘子串类型。
绝缘子串长：当前所选绝缘子串的总长度。如果所选绝缘子串是系统绝缘子串库中的数据，系统自动将绝缘子串长数据读入到当前位置。

如果当前“杆塔型式”或“绝缘串子串”在数据库中搜索不到，则在数据其下面的“呼称高”或“绝缘子串长”数据窗中的数据就变为“-1”，此时可在数据窗口中直接输入数据。单击【F2 存盘】按钮存盘后，新的数据会自动加入到系统数据库中，用户可到系统数据库中进行编辑。
如果用户在此输入了新的杆塔型号或新的绝缘子串型号，系统会自动加入到数据库中。如果用户输入的数据与数据库中已有的数据不一致，当最后单击【F2 存盘】按钮存盘时系统会提示：“该类杆塔的呼称高度与数据库不符”或“绝缘子串的长度与数据库不符”，并提示用户选择：
此时如果数据库中的呼称高数据正确，则应输入“2”，改变当前输入的长度。
此时如果当前输入的呼称高数据正确，则应输入“1”，改变数据库中的长度。
定位桩名：指塔附近的桩名，可按单击【定位桩名】按钮让计算机自动寻找最近的桩作为定位桩。
偏差距离：指塔距离“定位桩”的距离，单位：米。当塔在“定位桩”前视方向时，“偏差距离”为正值。此处按【偏差距离】按钮可让计算机根据“里程”和“定位桩名”计算出“偏差距离”。如果在此手工输入数据存盘后，计算机会自动根据“定位桩名”计算出“里程”，并自动改写上面的“里程”数据。
注意：如果用户手工输入偏差距离数据，必须单击【塔脚高程】按钮重新计算塔脚点的地面高程。
塔脚高程：指塔脚点的地面高程。按【塔脚高程】按钮可让计算机自动计算。
一般情况下，定位桩名、偏差距离、塔脚高程数据不需要重新计算。
基面下降：本处通常为0。在山区立塔降基面时才使用。如降基面1.5米，则输入“-1.5”（升基面时输入正值）。

2. 指定累距处立塔
功能：在用户所输入里程处立塔。

选择本功能后，系统首先提示用户输入里程，用户可直接输入当前立塔处里程（累距值），也可以单击鼠标器左键在图形上捕捉立塔位置，系统自动捕捉鼠标器左键所选位置的里程。
按【确定】按钮确认后，系统进入立塔基本数据对话框，该对话框的与【指定桩位立塔】相同，请用户自行参考输入。

3. 指定档距处立塔
功能：在一基已经确定的塔的右边或左边一定档距处立一个新塔。

选择本功能后，系统提示输入已知塔名，用户可在下拉列表中直接选择已知塔，也可单击鼠标器左键在图形上捕捉已知塔。

在【输入档距排下一塔】处输入档距（单位：米），如倒排输入负数，如－150 表示在所选已知塔的后视方向150米处立塔。

输入完毕后按【确定】按钮确认当前操作，系统进入立塔基本数据对话框，该对话框的与【指定桩位立塔】相同，请用户自行参考输入。

4. 耐张段等分立塔
功能：用于在一个耐张段中，等距离的立直线塔及耐张塔。
如果直线塔立塔处正好是沟或河，系统会自动将塔位前后移动调整。

1 用户首先选择杆塔型号及绝缘子串代号。
2 在下拉列表中选择已知塔及绝缘子串。
3 选择排塔方式，顺排还是倒排。
4 如果需要改变假设代表档距，直接输入所假设的代表档距值，单击【计算立塔结果】按钮。

系统根据代表档距的数值，计算出两种等分立塔的方案，一种方案等分的档距比代表档距稍大，另一种方案等分的档距比代表档距稍小。系统提示用户从中选择一个方案，同时默认上面两个方案中档距接近代表档距的方案。
通常用户按【选择方案二】按钮就接受了计算机推荐的立塔方案，系统自动完成本耐张段的立塔操作。
5. 平地推模板立塔
功能：通常用于确定直线塔的位置。一般按顺排或倒排的方式依次进行，也可在两个塔之间增加一个塔。
（1）输入已知塔名
假设代表档距：根据当前耐张段长假定代表档距，在输入了假定代表档距后，系统自动计算出当前耐张段的导线的最大K值和地线的最小K值。
用户如果需要手工输入K值，直接修改导线的最大K值和地线的最小K值即可。
搜索直线塔高：系统从系统的塔库中自动搜索全部直线塔的高度到当前的塔呼称高序列中，且在对话框中显示直线塔呼称高数据。
设置放最低弧垂的参数：设置计算机自动寻优时的参数。“顺排”时弧垂从左向右推，“倒排”时弧垂从右向左推。
（2）捕捉已知塔
用鼠标器的左键在要选定的杆塔处点一下，屏幕上立即显示出四条悬线（如下图所示），其中最上面一条是地线，上面第二条是真正悬挂的导线，上面第三条是跨越线，最下面一条为切地线，下边的两条线与中间的导线平行，两者与导线的距离分别为“导线对电线的安全距离”和“导线对地面的安全距离”。

（3）确定最低弧垂点
如上所述按下鼠标左键屏幕上出现四条悬线后：手工左右移动鼠标器可拖动该悬线的弧垂最
