9 民用建筑设计原理

9.1 建筑平面设计

9.1.4 交通联系部分的设计

交通联系部分包括水平交通空间（走道），垂直交通空间（楼梯、电梯、自动扶梯、坡道），交通枢纽空间（门厅、过厅）等。

一、走道
1、走道的类型
走道又称为过道、走廊。有内廊和外廊。
按走道的使用性质不同，可以分为以下三种情况：
(1)完全为交通需要而设置的走道。
(2)主要作为交通联系同时也兼有其它功能的走道。
(3)多种功能综合使用的走道，如展览馆的走道应满足边走边看的要求。
2、走道的宽度和长度
走道的宽度和长度主要根据人流和家具通行、安全疏散、防火规范、走道性质、空间感受来综合考虑。为了满足人的行走和紧急情况下的疏散要求，我国《建筑设计防火规范》规定学校、商店、办公楼等建筑低层的疏散走道、楼梯、外门的各自总宽度不应低于下表所示指标。

楼梯、门和走道的宽度指标
宽度指标 耐火等级
（m/百人）

层数
一、二级
三级
四级
一、二层
0.65
0.75
1.00
三层
0.75
1 .00

≥四层
1.00
1.25

综上所述，一般民用建筑常用走道宽度如下：
教学楼：内廊 2. 10~3. 00m、 外廊 1.8~2.1 m
门诊部：内廊 2. 40~3.00m、 外廊 3.00 m（兼侯诊）
办公楼：内廊 2. 10~2.40m、 外廊 1.50~1.80 m
旅馆 ： 内廊 1. 50~2.10m、 外廊 1.50~1.80 m
作为局部联系或住宅内部走道宽度不应小于0. 90m。
走道的长度应根据建筑性质、耐火等级及防火规范来确定。按照《建筑设计防火规范》的要求,.最远房间出入口到楼佛同安全出入口的距离必须控制在一定的施围内，见下表。

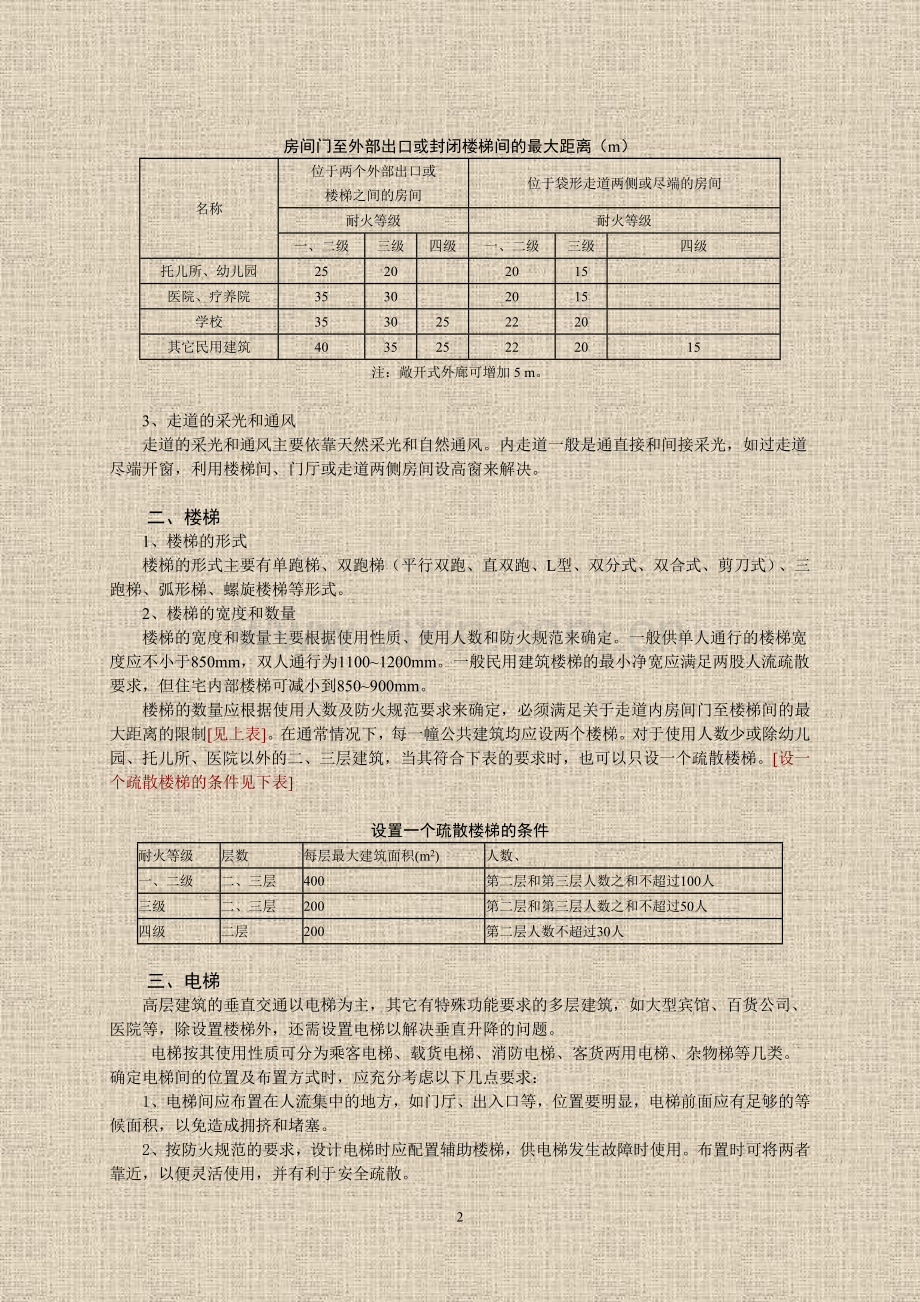

房间门至外部出口或封闭楼梯间的最大距离（m）
名称
位于两个外部出口或
楼梯之间的房间
位于袋形走道两侧或尽端的房间
耐火等级
耐火等级
一、二级
三级
四级
一、二级
三级
四级
托儿所、幼儿园
25
20

20
15

医院、疗养院
35
30

20
15

学校
35
30
25
22
20

其它民用建筑
40
35
25
22
20
15
注：敞开式外廊可增加5 m。

3、走道的采光和通风
走道的采光和通风主要依靠天然采光和自然通风。内走道一般是通直接和间接采光，如过走道尽端开窗，利用楼梯间、门厅或走道两侧房间设高窗来解决。

二、楼梯
1、楼梯的形式
楼梯的形式主要有单跑梯、双跑梯（平行双跑、直双跑、L型、双分式、双合式、剪刀式）、三跑梯、弧形梯、螺旋楼梯等形式。
2、楼梯的宽度和数量
楼梯的宽度和数量主要根据使用性质、使用人数和防火规范来确定。一般供单人通行的楼梯宽度应不小于850mm，双人通行为1100~1200mm。一般民用建筑楼梯的最小净宽应满足两股人流疏散要求，但住宅内部楼梯可减小到850~900mm。
楼梯的数量应根据使用人数及防火规范要求来确定，必须满足关于走道内房间门至楼梯间的最大距离的限制[见上表]。在通常情况下，每一幢公共建筑均应设两个楼梯。对于使用人数少或除幼儿园、托儿所、医院以外的二、三层建筑，当其符合下表的要求时，也可以只设一个疏散楼梯。[设一个疏散楼梯的条件见下表]

设置一个疏散楼梯的条件
耐火等级
层数
每层最大建筑面积(m2)
人数、
一、二级
二、三层
400
第二层和第三层人数之和不超过100人
三级
二、三层
200
第二层和第三层人数之和不超过50人
四级
二层
200
第二层人数不超过30人

三、电梯
高层建筑的垂直交通以电梯为主，其它有特殊功能要求的多层建筑，如大型宾馆、百货公司、医院等，除设置楼梯外，还需设置电梯以解决垂直升降的问题。
电梯按其使用性质可分为乘客电梯、载货电梯、消防电梯、客货两用电梯、杂物梯等几类。 确定电梯间的位置及布置方式时，应充分考虑以下几点要求：
1、电梯间应布置在人流集中的地方，如门厅、出入口等，位置要明显，电梯前面应有足够的等候面积，以免造成拥挤和堵塞。
2、按防火规范的要求，设计电梯时应配置辅助楼梯，供电梯发生故障时使用。布置时可将两者靠近，以便灵活使用，并有利于安全疏散。
3、电梯井道无天然采光要求，布置较为灵活，通常主要考虑人流交通方便、通畅。电梯等候厅由于人流集中，最好有天然采光及自然通风。

四、自动扶梯及坡道
自动扶梯是一种在一定方向上能大量、连续输送流动客流的装置。除了提供乘客一种既方便又舒适的上下楼层间的运输工具外，自动扶梯还可引导乘客走一些既定路线，以引导乘客和顾客游览、购物，并具有良好的装饰效果。在具有频繁而连续人流的大型公共建筑中，如百货大楼、展览馆、游乐场、火车站、地铁站、航空港等建筑将自动扶梯作为主要垂直交通工具考虑。其布置方式有单向布置、转向布置、交叉布置。其梯段宽度较小，通常为600~1000mm。[自动扶梯的布置形式见下图]

自动扶梯的布置形式
(a)单向布置；(b)转向布置；(c)交叉布置

五、门厅
门厅作为交通枢纽，其主要作用是接纳、分配人流，室内外空间过渡及各方面交通（过道、楼梯等）的衔接。同时，根据建筑物使用性质不同，门厅还兼有其它功能，如医院门厅常设挂号、收费、取药的房间、旅馆门厅兼有休息、会客、接待、登记、小卖等功能。除此以外，门厅作为建筑物的主要出人口，其不同空间处理可体现出不同的意境和形象。因此，民用建筑中门厅是建筑设计重点处理的部分。
1、门厅的大小
门厅的大小应根据各类建筑的使用性质、规模及质量标准等因素来确定，设计时可参考有关面积定额指标。[下表为部分民用建筑门厅面积参考指标]

部分民用建筑门厅面积参考指标
建筑名称
面积定额
备注
中小学校
0. 06-0.08m 2／每生

食堂
0. 08-0.18 m 2／每座
包括洗手、小卖
城市综合医院
11 m 2／每日百人次
包括衣帽和询问
旅馆
0.2～0. 5 m 2／床

电影院
0. 13 m 2／每个观众

2、门厅的布局
门厅的布局可分为对称式与非对称式两种。
门厅设计应注意：
（1）门厅应处于总平面中明显而突出的位置；
（2）门厅内部设计要有明确的导向性，同时交通流线组织简明醒目，减少相互干扰；
（3）重视门厅内的空间组合和建筑造型要求；
（4）门厅对外出口的宽度按防火规范的要求不得小于通向该门厅的走道、楼梯宽度的总和。

4
