solidworks装配体中零部件阵列—特征驱动.doc

solidworks装配体中零部件阵列—特征驱动（如何使用）
图片：

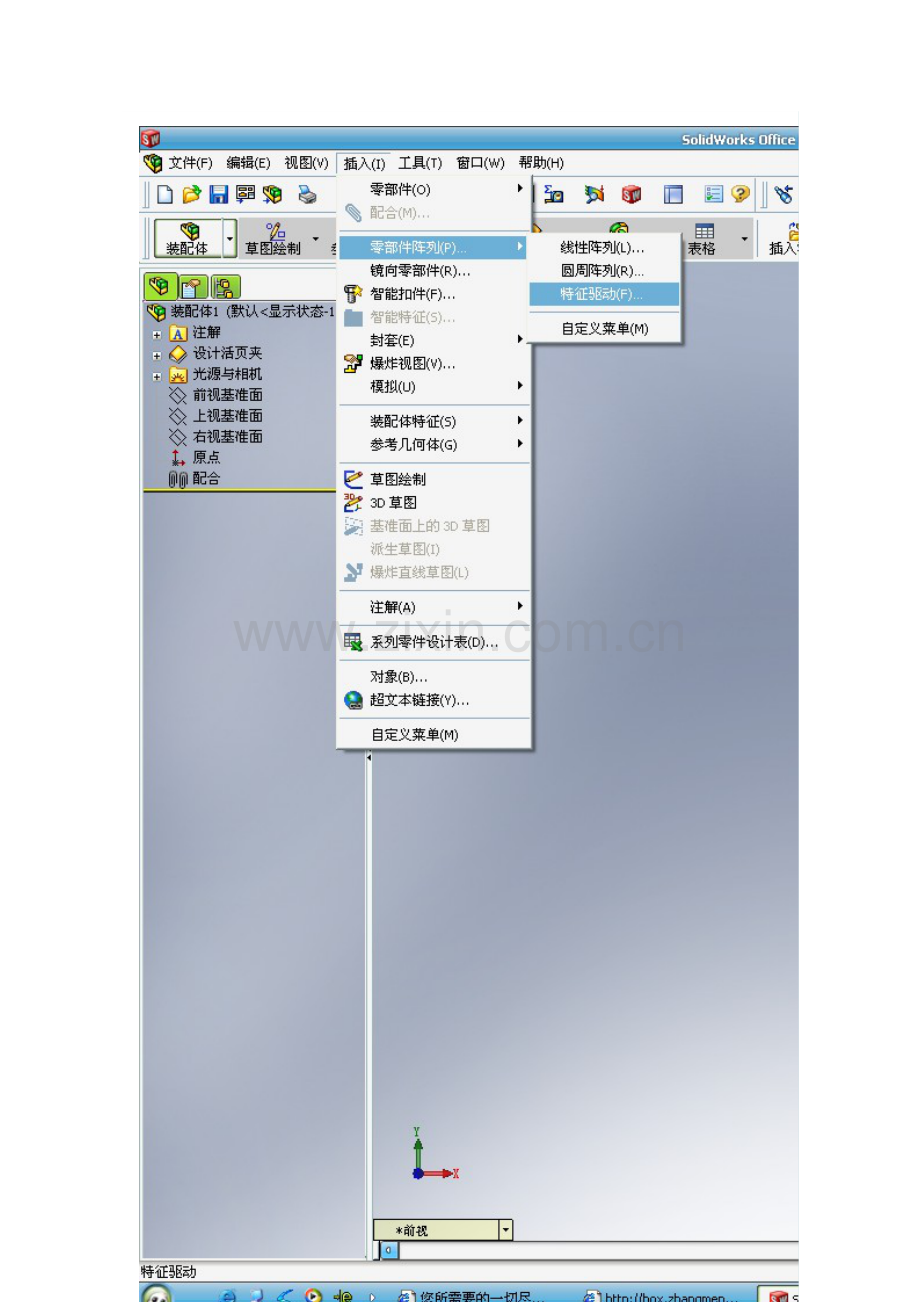

如图所示solidworks中这个特征怎么使用

-

天天晒太阳

顶端 Posted: 2010-03-31 16:34 | [楼 主]
w_hs

级别: 工程师

精华: 0
发帖: 818
威望: 8 点
金钱: 2686 机械币
贡献值: 0 点
注册时间:2006-04-14
最后登录:2013-02-08
小 中 大 引用 推荐 编辑 只看 复制
在装配体中如果某零件的一个特征是用孔特征或阵列特征完成的，我们就可以将另一个零件按孔特征或阵列特征的位置进行阵列装配，这就是“特征阵列”。
下面动画中零件1的若干孔位是由孔特征定义的，零件2的装配配合关系是与孔的同心配合和与零件1上平面的重合配合。
特征配合的选项分别是
阵列对象是零件2
驱动特征是零件1的孔特征
如果有些阵列位置不相合可以选取源位置来调整
如果需要去掉几个派生零件可以跳过几个实例

进行特征配合后零件2的派生零件正确地落在零件1的各个孔位置上。
