咸阳至淳化至旬邑高速公路LJ-10标 路基排水施工方案

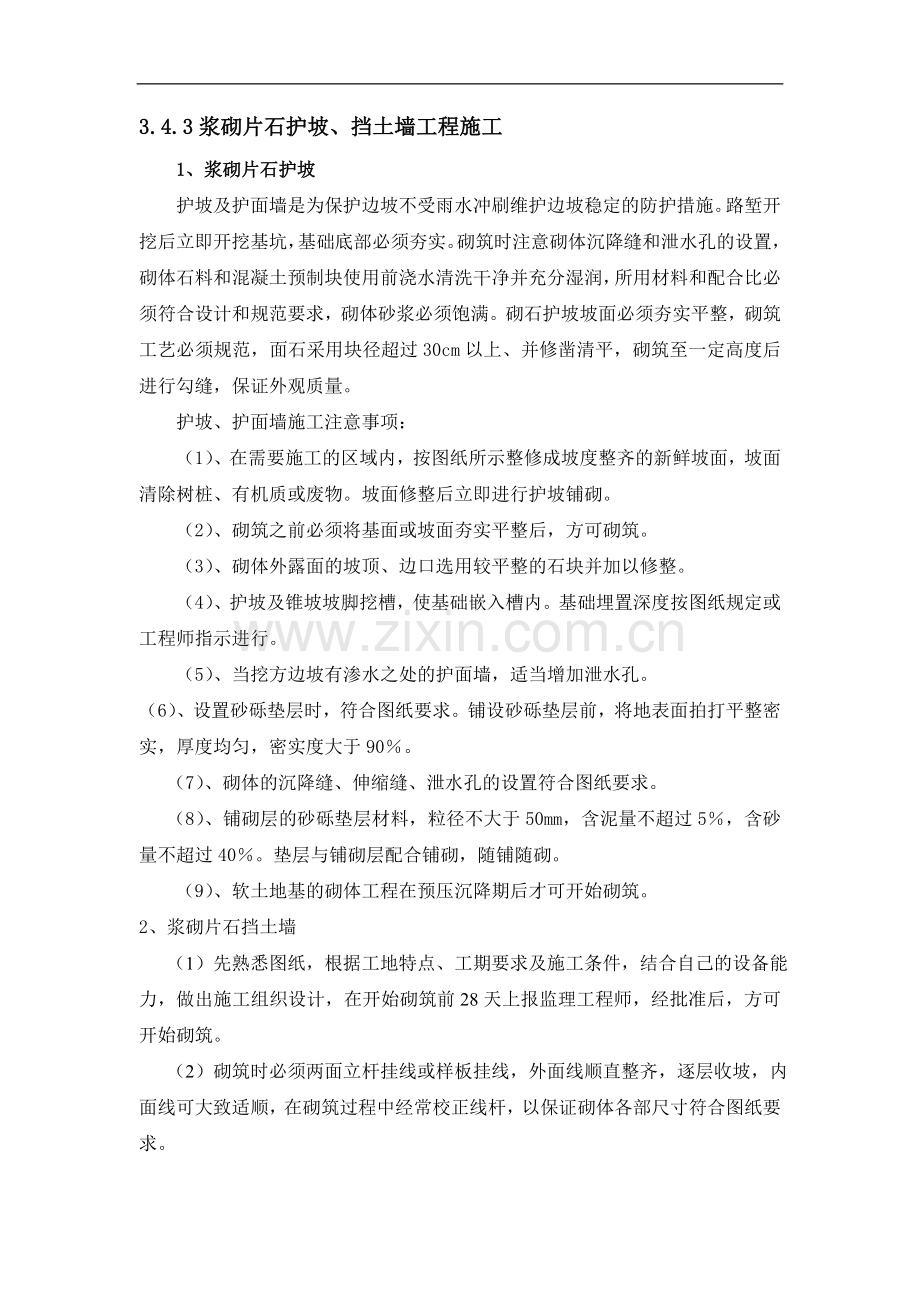

3.4.3浆砌片石护坡、挡土墙工程施工
1、浆砌片石护坡
护坡及护面墙是为保护边坡不受雨水冲刷维护边坡稳定的防护措施。路堑开挖后立即开挖基坑，基础底部必须夯实。砌筑时注意砌体沉降缝和泄水孔的设置，砌体石料和混凝土预制块使用前浇水清洗干净并充分湿润，所用材料和配合比必须符合设计和规范要求，砌体砂浆必须饱满。砌石护坡坡面必须夯实平整，砌筑工艺必须规范，面石采用块径超过30cm以上、并修凿清平，砌筑至一定高度后进行勾缝，保证外观质量。
护坡、护面墙施工注意事项：
（1）、在需要施工的区域内，按图纸所示整修成坡度整齐的新鲜坡面，坡面清除树桩、有机质或废物。坡面修整后立即进行护坡铺砌。
（2）、砌筑之前必须将基面或坡面夯实平整后，方可砌筑。
（3）、砌体外露面的坡顶、边口选用较平整的石块并加以修整。
（4）、护坡及锥坡坡脚挖槽，使基础嵌入槽内。基础埋置深度按图纸规定或工程师指示进行。
（5）、当挖方边坡有渗水之处的护面墙，适当增加泄水孔。
（6）、设置砂砾垫层时，符合图纸要求。铺设砂砾垫层前，将地表面拍打平整密实，厚度均匀，密实度大于90％。
（7）、砌体的沉降缝、伸缩缝、泄水孔的设置符合图纸要求。
（8）、铺砌层的砂砾垫层材料，粒径不大于50mm，含泥量不超过5％，含砂量不超过40％。垫层与铺砌层配合铺砌，随铺随砌。
（9）、软土地基的砌体工程在预压沉降期后才可开始砌筑。
2、浆砌片石挡土墙
（1）先熟悉图纸，根据工地特点、工期要求及施工条件，结合自己的设备能力，做出施工组织设计，在开始砌筑前28天上报监理工程师，经批准后，方可开始砌筑。
（2）砌筑时必须两面立杆挂线或样板挂线，外面线顺直整齐，逐层收坡，内面线可大致适顺，在砌筑过程中经常校正线杆，以保证砌体各部尺寸符合图纸要求。
（3）挡土墙基础直接置于天然地基上时，经监理工程师检验同意后，方可开始砌筑，当有渗透水时，及时排除，以免基础在砂浆初凝前遭水侵害。
（4）挡土墙基础为软弱土层，不能保证图纸要求的强度时，经监理工程师批准，采用加宽基础或其它措施。浸水或近河路基的挡土墙基础设置深度，一般在冲刷线以下不小于0.5m。
（5）当挡土墙基础设置在岩石的横坡上时，清除表面风化层，并做成台阶形，台阶的高宽比不得大于2 : 1，台阶宽度不小于0.5m。
（6）沿挡土墙长度方向地面有纵坡时，沿纵向做成台阶。
（7）砌筑基础的第一层时，如基底为基岩或混凝土基础，先将其表面加以清洗、湿润，坐浆砌筑。砌筑工作中断后再进行砌筑时，将砌层表面加以清扫和湿润。
（8）砌体分层砌筑，砌筑上层时，不振动下层。不得在己砌好的砌体上抛掷、滚动、翻转和敲击石块。砌体砌筑完成后，进行勾缝。
（9）工作段的分段位置在伸缩缝和沉降缝之处，各段水平缝一致；分段砌筑时，相邻段的高差不超过1.2m。
（10）挡土墙沉降缝、伸缩缝、防水层、泄水孔，严格按图纸规定施工或按工程师的指示设置。

挡土墙施工工艺见“浆砌片石施工工艺框图”。
路基开挖施工工艺框图

路基开挖施工准备
施工方案报工程师审批
测量、确定开挖范围
清除杂物
修筑便道
挖掘机挖土、强风化岩
石方爆破
石块解小
挖掘机配合汽车分运
人工刷坡、路基修整
自检并报工程师
废弃
废弃
路基填筑
路基填筑
废弃

进入下道工序

浆砌片石施工工艺框图
不合格项目重做

资料管理
测量放样

不合格项目重做

开挖基坑
资料管理

不合格项目重做
工程师检查

审核资 料
测量复 核
基底土质检查
材质检 查
签证

材质检查

配合比选 择
水泥质量
砂质量
片石质 量

资料管理

合格

不合格项目重做

浆砌片石砌体

运料
挂线调 平
伸缩缝
勾缝
浆砌片 石

分项质量评定

工程师检查

审核资 料
各部位尺 寸
砂浆标 号
砌体质 量
签证

合格

不合格项目重做
清理场地

拆除料 棚
余料运 走
余土运 走
保养

分项质量评定

合格

检查验收

目 录
一、工程概况 1
二、工程进度计划 1
三、施工方案 1
3.1 边沟、截水沟、排水沟施工 1
3.2 急流槽施工 1
3.3 盲沟施工 2
四、施工工艺 2
4.1 施工准备 2
4.2 测量定位 2
4.3 基坑开挖 2
4.4 人工清底 3
4.5 钢筋绑扎、支模 3
4.6 砼浇筑及养护 3
4.7 回填土 3
4.8 清理 4
五、主要工序施工方法 4
5.1 边沟 4
5.2 截水沟 4
5.3 排水沟 5
5.4 跌水与急流槽 5
5.5 盲沟 6
六、质量保证措施和质量检验标准 6
6.1 质量保证措施 6
6.2 质量检验标准 7
七、安全保证措施 8
7.1 安全管理制度 8
7.2 排水施工安全保证措施 8
八、环保、水保措施 8

路基排水施工方案
一、工程概况
本标段起讫里程为K74+500～K87+300,路基排水工程主要包括边沟、排水沟、急流槽、盲沟和截水沟等。施工时，先按设计要求放样出上述排水结构物的位置，经复核无误后，按图纸要求的断面尺寸开挖基坑。急流槽基础嵌入地面下，并设置端护墙。按设计轴线和坡度砌筑边沟、截水沟、排水沟。沟壁沟底铺砌平顺、密实，无阻水现象。
主要工程数量为：现浇C20混凝土15340 m3，预制C20混凝土4741m3，C25混凝土盖板2186m3，Ⅰ级钢筋112138kg，Ⅱ级钢筋245689kg，土工布90564 m2，60×60碎石盲沟16277m。
二、工程进度计划
路基排水计划开工日期：2011年 3 月 15日开工。计划完工日期：2011年 9月 5 日。工期175天。
三、施工方案
3.1 边沟、截水沟、排水沟施工
路基排水沟、截水沟在路基施工前先行施工，并和临时排水设施相结合，以确保路基土石方顺利施工；截水沟靠山体沟帮与山体顺接紧密，遇坑洼处时采用监理工程师同意的材料回填夯实至沟顶标高，以确保地表水畅流至截水沟。边沟在路堑开挖完成边坡成型后进行施工。
边沟、截水沟、排水沟施工均采用浆砌片石砌筑，片石表面凿平，质量、规格符合设计和规范要求。边沟与路面相接处设透水混凝土预制块，边沟盖板在预制场集中预制，汽车运输，用人力安装的方法施工。
3.2 急流槽施工
急流槽基槽开挖同其他排水沟，基底按每隔2.0m设一防滑平台，每隔5～10m设置一道沉降伸缩缝，缝内以沥青泡沫板填充。急流槽底与消力池做成粗糙面以利消能，当与其他排水设施连接时应平滑顺畅。
3.3 盲沟施工
按设计要求，陡坡地段填方路基，在填方坡脚上侧土石分界面设置排水盲沟。塑料管渗沟施工时，砂砾盲沟四周包裹一层土工布，碎石渗沟除顶面外包裹一层土工布。反滤层采用筛选过的质地坚硬耐久的渗水材料分层铺筑，渗水层及上部填料与路面各结构层相衔接。
四、施工工艺
施工准备→测量定位→基坑开挖→人工清底→钢筋绑扎、支模→混凝土浇筑及养护→回填土→清理、竣工。
边沟、排水沟、跌水与急流槽、盲沟和截水沟的满足设计及规范要求，以利于排水为主要原则，严格按照设计要求埋设排水管道，集水井和蒸发池的位置及结构尺寸满足设计要求，消能池的位置按设计施工。
4.1 施工准备
开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图纸，做好技术交底，制定施工方案，准备落实人员、材料和机具；预测施工中可能会出现的情况，制定相应的应急方案。
4.2 测量定位
施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。按照设计图纸测量排水工程的位置、方向、长度以及高程。
4.3 基坑开挖
开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。采用机械开挖，人工配合，预留10cm厚人工清基。弃土及时外运至预先选择的弃土场；保证基础开挖符合设计图纸要求及规范有关规定。
当基坑开挖至设计高程，符合设计和规范要求后方可进行下一步施工。
4.4 人工清底
当基坑有水时，及时抽排水，保持基槽干燥。待基础开挖完成后，组织进行人工清基，及时验基进行施工。
4.5 钢筋绑扎、支模
1、排水工程混凝土在施工浇筑时，应及时检查砼坍落度是否符合要求。
2、排水工程的伸缩缝位置应按设计设置，缝宽及其填塞符合设计及规范要求。
3、施工混凝土圬工时，模板采用木胶板加条木骨肋（也可采用钢筋作为骨架）。肋木采用10×10cm方木做竖向肋木，间距80cm。在模板施工前，模板内涂刷脱模剂并安装严密，严禁使用废机油。模板施工好以后，在模板外设立支撑固定，并在侧模上每80cm设置一道拉杆固定。
4、浇筑砼前，对模板进行检查，模板内如有杂物、积水应清理干净。模板如有缝隙，应用橡胶密封条填塞严密，再用腻子灰修补刮平。
4.6 砼浇筑及养护
混凝土由拌合站集中拌合，混凝土运输车运至施工现场，灌注入模，按照混凝土施工作业规范要求浇筑，插入式振动棒振捣。浇筑基础顶面时，应控制好流水面高程，其他按照《公路桥涵施工技术规范》要求进行处理。
自检合格后报监理工程师检验，通过验收后方可进行浇筑。
混凝土浇筑完成后进行覆盖洒水养护，确保工程质量。
4.7 回填土
1、混凝圬工完成强度达到设计强度以后，方可进行回填。回填按有关规定进行分层填筑
2、采用合格材料进行回填，严禁采用草皮土、垃圾和有机土回填。
4.8 清理
排水工程施工顺接完成后应对排水工程主体内的杂物进行清理、避免堵塞，影响排水通畅。
五、主要工序施工方法
5.1 边沟
5.1.1 路提靠山一侧设置不渗水边沟。
5.1.2 边沟应按图纸要求施工，边沟和涵洞结合处应与涵洞洞口建筑配合，以便水流畅通进入涵洞。
5.1.3平曲线处施工时，沟底纵坡应与曲线前后沟底纵坡接顺不允许曲线内侧有积水或外溢情况发生。曲线外侧边沟应适当加深，其增加值等于超高值，但曲线在坡顶时可不加深边沟。
5.1.4 边沟的加固：土质地段，当沟底纵坡大于3%时，应采取加固措施；采用干砌片石对边沟进行铺砌，各砌缝应用小石子嵌紧；采用浆砌片石铺砌时，砌缝砂浆应饱满；若沟底采用抹面时，抹面应平整压光。
5.1.5 盖板安装：盖板在预制场预制完成后，用汽车运抵现场，安装前首先对沟台及预制盖板的几何尺寸和标高进行检查，符合要求后用吊装就位。接缝用高强度水泥砂浆填塞密实并抹平。当上边坡防护的基础与边沟交叉在一起时，砌筑可一并进行，砌筑工艺与挡土墙一致。
5.2 截水沟
5.2.1 截水沟的位置：在无弃土的情况下，截水沟的边缘离开挖路基坡顶的距离视土质而定，以不影响边沟稳定为原则。如系一般土质。至少离开5m。截水沟挖出的土，可在路堑和截水沟之间修成土台，并进行夯实；台顶应筑成2%倾向截水沟之间的斜坡。
5.2.2 山坡上路堤的截水沟离开路提坡脚至少2m，并用挖掘截水沟的土填在路提和截水沟之间，修筑向沟内倾斜坡度为2%的护坡道或土台，使路提内侧地面水流入截水沟排出。
5.2.3 截水沟长度超过500m应在选择合适的地点设出水口，将水引至山沟一侧的自然水沟或涵洞进水口，截水沟必须有牢靠的出水口，必要时设置排水沟、跌水和急流槽。截水沟的出水口必须与其他排水设施平顺衔接。
5.2.4 为防止水流下渗或冲刷，截水沟应进行严密的防渗和加固处理。地质不良地段和土质松软、透水性较大或裂缝较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口均应采取加固措施防止渗漏和冲刷沟底。
5.3 排水沟
5.3.1 排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧形，其半径不应小于10m；排水沟长度根据实际确定，通常不应超过500m。
5.3.2 排水沟沿线应离路基尽可能的远一些，距路基坡脚的距离不宜小于3～4m。
5.3.3 当排水沟、截水沟和边沟因纵坡较大导致水流速度大于沟底、沟土地容许冲刷流速时，应采用边沟表面加固措施。
5.4 跌水与急流槽
5.4.1 跌水与急流槽必须采用浆砌圬工结构，跌水的台阶高度可根据地形、地质条件等决定，多级台阶的高度可以不同，其高度和长度之比应与地形相适应。
5.4.2 急流槽的纵坡应按图纸要求进行施工，一般不应超过1:1.5，同时应与地面天然坡度相配合，当急流槽较长时，槽底可用几个纵坡，一般是上段较陡，下段放缓。
5.4.3 当急流槽较长时，应分段砌筑，每段长度不应超过10m，接头用防水材料填塞，密实无间隙。
5.4.4 急流槽的砌筑应使自然流水与涵洞进、出水口之间形成一个过渡段，基础嵌入地面以下，其底部应按图纸要求砌筑抗滑平台并设置端护墙。路提边坡急流槽的修筑，应能为水流入排水沟提供一个顺畅的通道，路缘石开口及流水进入路堤边坡急流槽的过渡段应连接圆滑。
5.5 盲沟
5.5.1 盲沟通常为矩形或梯形，在盲沟的底部和中部用较大的碎石或卵石（粒径30～50cm）填筑，在碎石或卵石的两侧和上部，按一定比例分层（层厚约150mm）填较细颗粒的粒料（中砂、粗砂、砾石），作反滤层；逐层的比例按4:1递减。砾石料颗粒粒径小于0.5mm的含量不应大于5%。或利用土工合成材料包裹有孔的硬塑料管，管四周填以大于硬塑料管孔径的等粒径碎、砾石，组成盲沟。在盲沟顶部作封闭层，用双层反铺草皮或其他材料（如土工合成的防渗材料）铺成，并在其上夯填厚度不小于0.5m的粘土防水层。
5.5.2 盲沟的埋置深度，应满足渗水材料的顶部（封闭层以下）不得低于原地下水位的要求。当排除层间水时，盲沟顶部应埋于最下面的不透水层上。
5.5.3 当采用土工织物作反滤层时，应先在底部及两侧沟壁铺好就位，并预留顶部覆盖所需的土工织物，拉直平顺紧贴下垫层；所有纵向横向的搭接缝应交替错开，搭接埋深不得小于300mm。
5.5.4 盲沟只宜用于渗流不大的地段，且纵坡不应小于1%，出水口底面标高应高出沟外最高水位0.2m。
六、质量保证措施和质量检验标准
6.1 质量保证措施
6.1.1 开展全面质量管理
抓好质量教育，加强全员质量意识，牢固树立“百年大计，质量第一”的观念。从材料的采购供应、质检验收到各个工序的施工生产过程，竣工验交等执行全过程管理，用良好的工作质量来保证工序质量，把全面质量管理的思想、方法确实应用到本标段施工的全过程。
6.1.2 健全质量检查机构、加强质量监督检查
在项目经理部设置安全质量部，有专职质检工程师对整个工程进行全方位施工检测。同时下设工区设质检员，工班有专人兼职质检工作。施工时坚持自检、互检、交接检制度，使工程质量在施工全过程都处于受控状态之中。
6.1.3 严格质量标准
工程严格按标准化作业，做到工序有标准，有检查，凡是检查都要有结论(按奖罚条例执行)。各项工程的主要工序，严格按照作业标准进行操作，把新技术、新工艺、新方法，运用到各项施工生产中去，切实保证标准化作业质量。
6.1.4 严格控制质量程序
严格执行监理工程师签证制度，上一道工序没有通过，下一道工序不得进行。
6.1.5 严格奖惩制度
明确质量责任，实行工资、奖金与工程质量挂钩，奖罚分明。
6.1.6 严把材料关
外购材料必须三证（出厂证、合格证、检验证）齐全，进场后需按规定抽检，合格后方可使用。材料必须选择质量好，信誉高的厂家订购。按照审批原材料进场施工。
6.2 质量检验标准
6.2.1 排水工程施工必须满足设计及规范要求。
6.2.2 伸缩缝、结构物回填应按施工规范和图纸要求施作。
6.2.3 外观鉴定
（1）排水畅通，线性直顺，坡度利于工程排水。
（2）进出口与上下游沟槽连接顺适，流水畅通，无滞留物。
6.2.4 排水工程检查项目，见下表　
排水工程检查项目
检查项目
规定值或允许偏差
砼及砂浆强度
在合格标准内
断面尺寸
不小于设计
高程
±15mm
七、安全保证措施
7.1 安全管理制度
⑴ 所有与施工有关人员在施工现场必须持有上岗证、带安全帽，否则予以10～50元不等的罚款。
⑵ 施工队每天进行施工安全检查并做好详细记录，提出保持或改进措施，并落实实行。
⑶ 坚持以自查为主，互查为辅，边查边改的原则；主要查思想、查制度、查纪律、查领导、查隐患、查事故处理。结合季节特点，重点查防触电、防高空坠落、防机械车辆事故、防火、防雷击等措施的落实。
7.2 排水施工安全保证措施
⑴ 在进行排水工程施工时，上、下边坡施工应与之交错进行，避免施工时物件掉落，毁损工程施工或伤及作业人员。
⑵ 混凝土浇注时，施工人员明确分工，统一指挥，连续施工，以防事故的发生。
八、环保、水保措施
8.1 场地内的电线、水管按要求统一布置，不得任意牵拉乱接。
8.2 在规划内的场地施工，做到机具摆放有序，整齐划一。
8.3 做好场内排水工作，施工废水经沉淀处理合格后方可排出。
8.4 施工现场的生活垃圾集中堆放，搞好现场卫生以保护自然环境不受破坏，施工完成后，应及时清理施工垃圾，做到文明施工。
8.5 不得在施工用地外堆放材料、垃圾。严格按照批准的占地范围使用占地。
