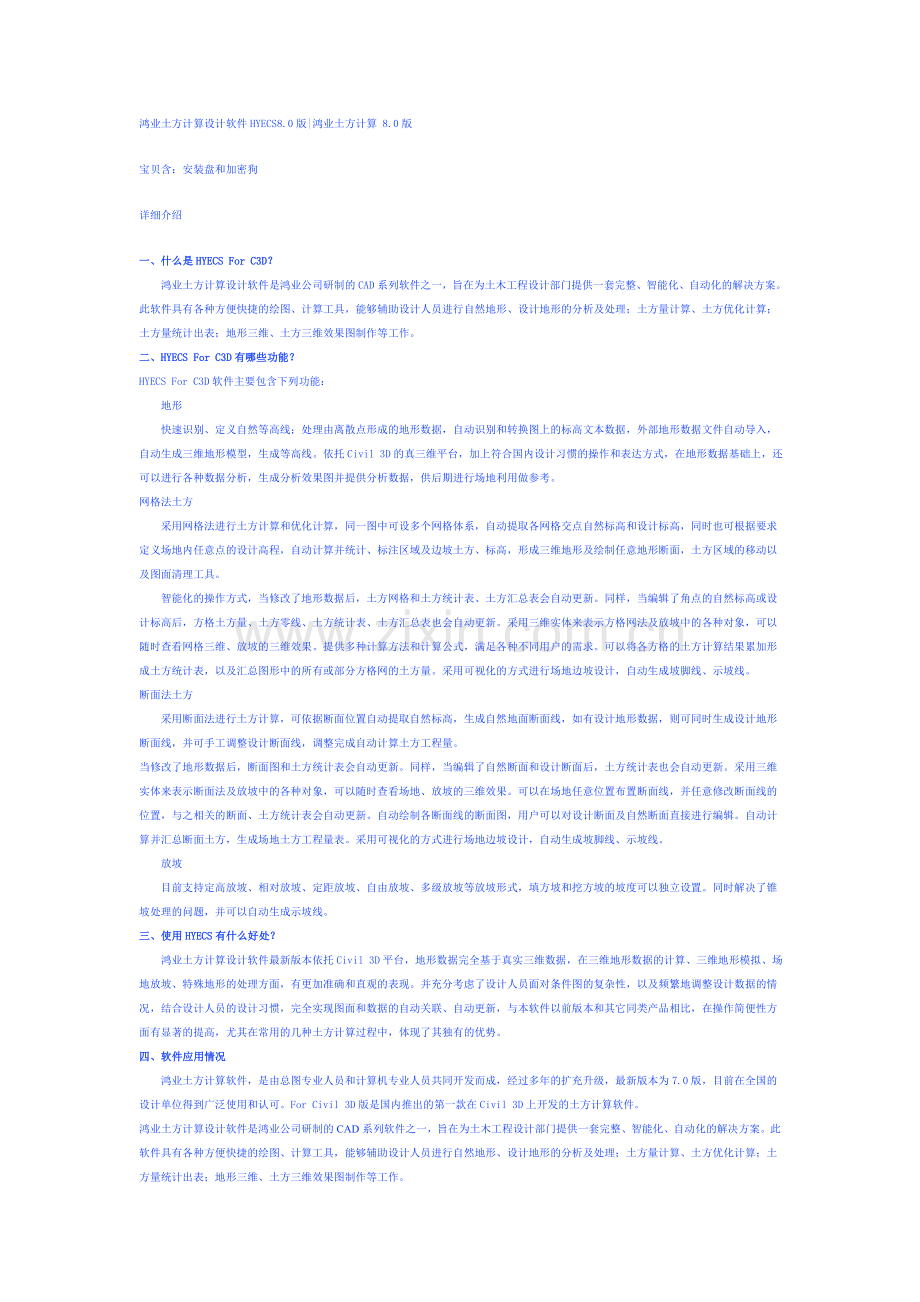

鸿业土方计算设计软件HYECS8.0版|鸿业土方计算 8.0版
宝贝含：安装盘和加密狗
详细介绍
一、什么是HYECS For C3D？
　　鸿业土方计算设计软件是鸿业公司研制的CAD系列软件之一，旨在为土木工程设计部门提供一套完整、智能化、自动化的解决方案。此软件具有各种方便快捷的绘图、计算工具，能够辅助设计人员进行自然地形、设计地形的分析及处理；土方量计算、土方优化计算；土方量统计出表；地形三维、土方三维效果图制作等工作。
二、HYECS For C3D有哪些功能？
HYECS For C3D软件主要包含下列功能：
　　地形
　　快速识别、定义自然等高线；处理由离散点形成的地形数据，自动识别和转换图上的标高文本数据，外部地形数据文件自动导入，自动生成三维地形模型，生成等高线。依托Civil 3D的真三维平台，加上符合国内设计习惯的操作和表达方式，在地形数据基础上，还可以进行各种数据分析，生成分析效果图并提供分析数据，供后期进行场地利用做参考。
网格法土方
　　采用网格法进行土方计算和优化计算，同一图中可设多个网格体系，自动提取各网格交点自然标高和设计标高，同时也可根据要求定义场地内任意点的设计高程，自动计算并统计、标注区域及边坡土方、标高，形成三维地形及绘制任意地形断面，土方区域的移动以及图面清理工具。
　　智能化的操作方式，当修改了地形数据后，土方网格和土方统计表、土方汇总表会自动更新。同样，当编辑了角点的自然标高或设计标高后，方格土方量、土方零线、土方统计表、土方汇总表也会自动更新。采用三维实体来表示方格网法及放坡中的各种对象，可以随时查看网格三维、放坡的三维效果。提供多种计算方法和计算公式，满足各种不同用户的需求。可以将各方格的土方计算结果累加形成土方统计表，以及汇总图形中的所有或部分方格网的土方量。采用可视化的方式进行场地边坡设计，自动生成坡脚线、示坡线。
断面法土方
　　采用断面法进行土方计算，可依据断面位置自动提取自然标高，生成自然地面断面线，如有设计地形数据，则可同时生成设计地形断面线，并可手工调整设计断面线，调整完成自动计算土方工程量。
当修改了地形数据后，断面图和土方统计表会自动更新。同样，当编辑了自然断面和设计断面后，土方统计表也会自动更新。采用三维实体来表示断面法及放坡中的各种对象，可以随时查看场地、放坡的三维效果。可以在场地任意位置布置断面线，并任意修改断面线的位置，与之相关的断面、土方统计表会自动更新。自动绘制各断面线的断面图，用户可以对设计断面及自然断面直接进行编辑。自动计算并汇总断面土方，生成场地土方工程量表。采用可视化的方式进行场地边坡设计，自动生成坡脚线、示坡线。
　　放坡
　　目前支持定高放坡、相对放坡、定距放坡、自由放坡、多级放坡等放坡形式，填方坡和挖方坡的坡度可以独立设置。同时解决了锥坡处理的问题，并可以自动生成示坡线。
三、使用HYECS有什么好处？
　　鸿业土方计算设计软件最新版本依托Civil 3D平台，地形数据完全基于真实三维数据，在三维地形数据的计算、三维地形模拟、场地放坡、特殊地形的处理方面，有更加准确和直观的表现。并充分考虑了设计人员面对条件图的复杂性，以及频繁地调整设计数据的情况，结合设计人员的设计习惯，完全实现图面和数据的自动关联、自动更新，与本软件以前版本和其它同类产品相比，在操作简便性方面有显著的提高，尤其在常用的几种土方计算过程中，体现了其独有的优势。
四、软件应用情况
　　鸿业土方计算软件，是由总图专业人员和计算机专业人员共同开发而成，经过多年的扩充升级，最新版本为7.0版，目前在全国的设计单位得到广泛使用和认可。For Civil 3D版是国内推出的第一款在Civil 3D上开发的土方计算软件。
鸿业土方计算设计软件是鸿业公司研制的CAD系列软件之一，旨在为土木工程设计部门提供一套完整、智能化、自动化的解决方案。此软件具有各种方便快捷的绘图、计算工具，能够辅助设计人员进行自然地形、设计地形的分析及处理；土方量计算、土方优化计算；土方量统计出表；地形三维、土方三维效果图制作等工作。
　　鸿业土方计算设计软件最新版本依托Civil 3D平台，地形数据完全基于真实三维数据，在三维地形数据的计算、三维地形模拟、场地放坡、特殊地形的处理方面，有更加准确和直观的表现。并充分考虑了设计人员面对条件图的复杂性，以及频繁地调整设计数据的情况，结合设计人员的设计习惯，完全实现图面和数据的自动关联、自动更新，与本软件以前版本和其它同类产品相比，在操作简便性方面有显著的提高，尤其在常用的几种土方计算过程中，体现了其独有的优势。
软件新特色：
鸿业土方计算软件有其与众不同之处，可以极大的提高设计效率，并解决在设计过程中遇到的复杂情况（比如手工计算量大，修改调整困难、准确率无法保证并且效率低下、设计成果无法直观显现等等），使设计变为一件轻松的事情。
1． 动态更新机制
　　在以往的设计过程中，当设计完成、各种表格都生成后，发现某些数据（如自然标高或设计标高）需要调整，通常的做法是把自然标高和设计标高修改后，再把相关联的部分重新做一遍（如重新计算土方量），表格也要删掉重新生成，较为繁琐，是一件令设计人员很为头疼的事情。土方计算的动态更新机制则简化了这一过程，使设计后的修改变为一件极为轻松的事情。

2． 陡坎的识别与处理
　　陡坎的问题以前也是令人比较头疼的。以往的软件在处理含有陡坎的地形图时，必须要沿陡坎线将场地划分为2个或多个区域，较为繁琐，给土方统计也带来一些不便之处。在鸿业土方计算软件中，可以直接处理含有陡坎的地形图，进行陡坎的识别和定义，随时查看陡坎的三维效果，并通过三角网法来计算含有陡坎区域的土方量。下图中上方为含有陡坎的设计地形的三维效果，下方为含有陡坎和边坡的场地的三维效果。
3． 改进的方格网法
A． 方格网可以任意方向布置，使其与场地的方向一致；
B． 计算时可以采用显示的精度进行计算（计算参数保留指定的位数），便于手工校核计算结果；
C． 其中的三角网计算法适用于已经有设计地形的情况，不论如何复杂的地形，均可以准确计算其土方量；
D． 土方汇总表可以汇总多个场地土方量；
E． 支持UCS坐标系、可以处理巨大坐标的图形、零线调整工具（对角填挖性质相同的方格会存在两根零线，零线的连接有两种方法，零线调整提供了方便调整零线连接方法的工具）、土方平衡表等。
4．断面法土方计算
　　断面法可自动生成断面图，且布置完断面线后可以通过断面线的夹点调整它的位置，断面图和土方统计表均会自动更新。强大的断面编辑：添加、删除、移动顶点，整体抬高等等，也可将已经设计好的断面复制到其它断面上。断面编辑时可以实时显示顶点的偏移和高程信息（通过CAD的动态标注），也可以精确的输入顶点的位置（通过动态编辑）。

5．边坡设计
　　目前支持定高放坡、相对放坡、定距放坡、自由放坡、多级放坡等放坡形式，填方坡和挖方坡的坡度可以独立设置。同时解决了锥坡处理的问题，并可以自动生成示坡线。

如上所述，使用鸿业土方计算软件，可以快速得到更准确的计算结果，并且具有动态更新机制（设计条件变化计算统计结果自动更新）极大的提高了地形处理、土方计算的效率，可视化的数字地形模型将设计过程变为一件很有意思的事情。
6．地形分析
结合Civil 3D平台的三维数字模型基础，并对其部分功能进行封装，可快速实现地形的各种分析功能，比如高程分析、坡向分析、坡度分析、流域分析、径流分析、方向分析等内容。
7．场地设计效果图
在设计地形确定后，可以结合自然地形，生成三维的场地设计效果图。
软件重要模块：
一、地形
　　底图的方向、坐标校正；快速识别、定义自然等高线；依据已有等高线或高程点加密等高线；处理由离散点形成的地形数据，自动识别和转换图面上的标高文本数据，对图面上的高程点进行标高检查，利用自然标高数据自动生成三角网格曲面、三维地形模型，计算单点标高，生成等高线，绘制任意地形断面图。

地形识别

三角网

高程分析

三维地形
二、网格法土方 采用网格法进行土方计算和优化计算，同一图中可设多个网格体系，自动提取各网格交点自然标高和设计标高，同时也可根据要求定义场地内任意点的设计高程，自动计算并统计、标注区域及边坡土方、标高，形成三维地形及绘制任意地形断面，土方区域的移动以及图面清理工具。
　　方格网法土方计算新特色
1. 智能化的操作方式：当修改了地形数据后，土方网格和土方统计表、土方汇总表会自动更新。同样，当编辑了角点的自然标高或设计标高后，方格土方量、土方零线、土方统计表、土方汇总表也会自动更新；
2. 可视化的设计：采用三维实体来表示方格网法及放坡中的各种对象，可以随时查看网格三维、放坡的三维效果；
3. 同一图中可设多个网格体系（互不影响），方格可以倾斜布置，可以预先设置方格网要通过的点，方格横向间距和纵向间距可以独立设置；
4. 提供多种计算方法和计算公式，满足各种不同用户的需求，可以使用三角网法来得到精确的结果，或者采用传统的四方棱柱法、四角棱柱法等公式计算土方；
5. 多种方式计算各网格角点自然标高和设计标高：由离散点计算、由参考点推算、逐点输入、抬高或降低高程等；
6. 提供零线的调整工具，修改零线的连接方式，使其更符合实际的地形；
7. 可以将各方格的土方计算结果累加形成土方统计表，以及汇总图形中的所有或部分方格网的土方量；
8. 自动生成土方工程平衡表；
9. 采用可视化的方式进行场地边坡设计，自动生成坡脚线、示坡线。支持多种放坡形式：定高放坡、相对放坡、定距放坡、自由放坡、多级放坡。

土方计算

土方优化

土方断面

土方三维
三、断面法土方
　　采用断面法进行土方计算，可依据断面位置自动提取自然标高，生成自然地面断面线，如有设计地形数据，则可同时生成设计地形断面线，并可手工调整设计断面线，调整完成自动计算土方工程量。
断面法土方计算新特色
1. 智能化的操作方式：当修改了地形数据后，断面图和土方统计表会自动更新。同样，当编辑了自然断面和设计断面后，土方统计表也会自动更新；
2. 可视化的设计：采用三维实体来表示断面法及放坡中的各种对象，可以随时查看场地、放坡的三维效果；
3. 可以在场地任意位置布置断面线，并任意修改断面线的位置，与之相关的断面、土方统计表会自动更新；
4. 自动绘制各断面线的断面图，用户可以对设计断面及自然断面直接进行编辑；
5. 自动计算并汇总断面土方，生成场地土方工程量表；
6. 采用可视化的方式进行场地边坡设计，自动生成坡脚线、示坡线。支持多种放坡形式：定高放坡、相对放坡、定距放坡、自由放坡、多级放坡。

断面线

断面图

断面土方量

四、地形分析 基于C3D平台提供的基础数据，加上符合国内设计习惯的操作和表达方式，可以在地形数据基础上快速进行各种地形分析，对地形的综合设计和利用提供参考图形和数据。

坡向分析

坡度分析

流域分析

径流分析

方向分析
五、场地三维 在场地设计数据的基础上，可进一步生成三维的设计地形图，比如设计地形的等高线图、设计地形的三维效果图，并可以在设计地形的基础上进行各种地形分析。

场地设计等高线

场地三维效果图
HYECS V8.0软件主要增加下列功能：
1．三角网定义自然等高线 根据高程点数据生成三角网，利用三角网数据可以快速定义等高线高程
2．等高线高程刷 辅助三角网定义等高线，对于三角网定义等高线时没有定义成功的等高线，可以采用此功能根据已经定义的等高线对尚未定义的等高线高程进行定义。
3．高程转负值 改变高程的正负取值。支持两种类型：一种是高程点，第二种是高程文本。
4．等高线离散 改进了原有的等高线离散功能，添加了离散参数设置，根据设置的顶点消除因子和补充因子对图中的所有等高线进行离散
5．高程点标高检查 改进了原有的标高检查，自动提取图面上所有高程点的高程范围，对于高程突变点进行删除或者修改高程
6．属性块定义设计标高 对矢量化地形图中的标高属性块自动辨别，并转化为软件可识别的离散点的设计标高。
7．地形表面积计算 根据选择或者绘制的统计区域，把该区域的地形表面积，投影面积计算输出。
8．土方网格内边界 使土方计算支持土方区域内有孤岛的情况，并且可以支持多条内边界
9．放坡面积统计 对任何形式的放坡的表面积和投影面积进行统计
放坡边界线生成 对于放坡形成的外边界按照指定的偏移方向和偏移距离生成新的边界线
10土方优化 土方优化，土方计算中加入了最初松散系数、最后松散系数的概念，来替换原来的松散系数和压实系数
11．指定坡脚线放坡 根据指定的坡度进行放坡，放坡到指定的边界线或者目标曲面终止
12．放坡坐标标高标注 对放坡线上的特征点或者指定点进行坐标和高程标注，并且可以对标注类型以及标注内容进行设置
13．土方角点标注和土方标注成组调整 批量调整土方网格角点标注文本或者土方量标注文本的标注位置
14．土方三维 改进了土方三维，修改设计地形为红色，方便查看它和自然地形之间的关系
15．土方网格角点标高的外插算法 对于超出地形范围的土方网格角点，增加了外插算法来推算其角点标高
16．土方出图 把自定义的土方网格实体炸开成普通的CAD实体
17．土方区域移动 在土方计算完成后可以自由移动土方网格的位置而不改变土方的计算结果
18．正标高前标注+号设置 土方网格角点标高标注中正标高前标注+号添加只在正高程差前标注+号功根据需要确定在所有正高程前标注+号或者只在正高程差前标注+号。
典型样图

优化等高线离散

地表面积计算

放坡面积计算

放坡边界生成红线
