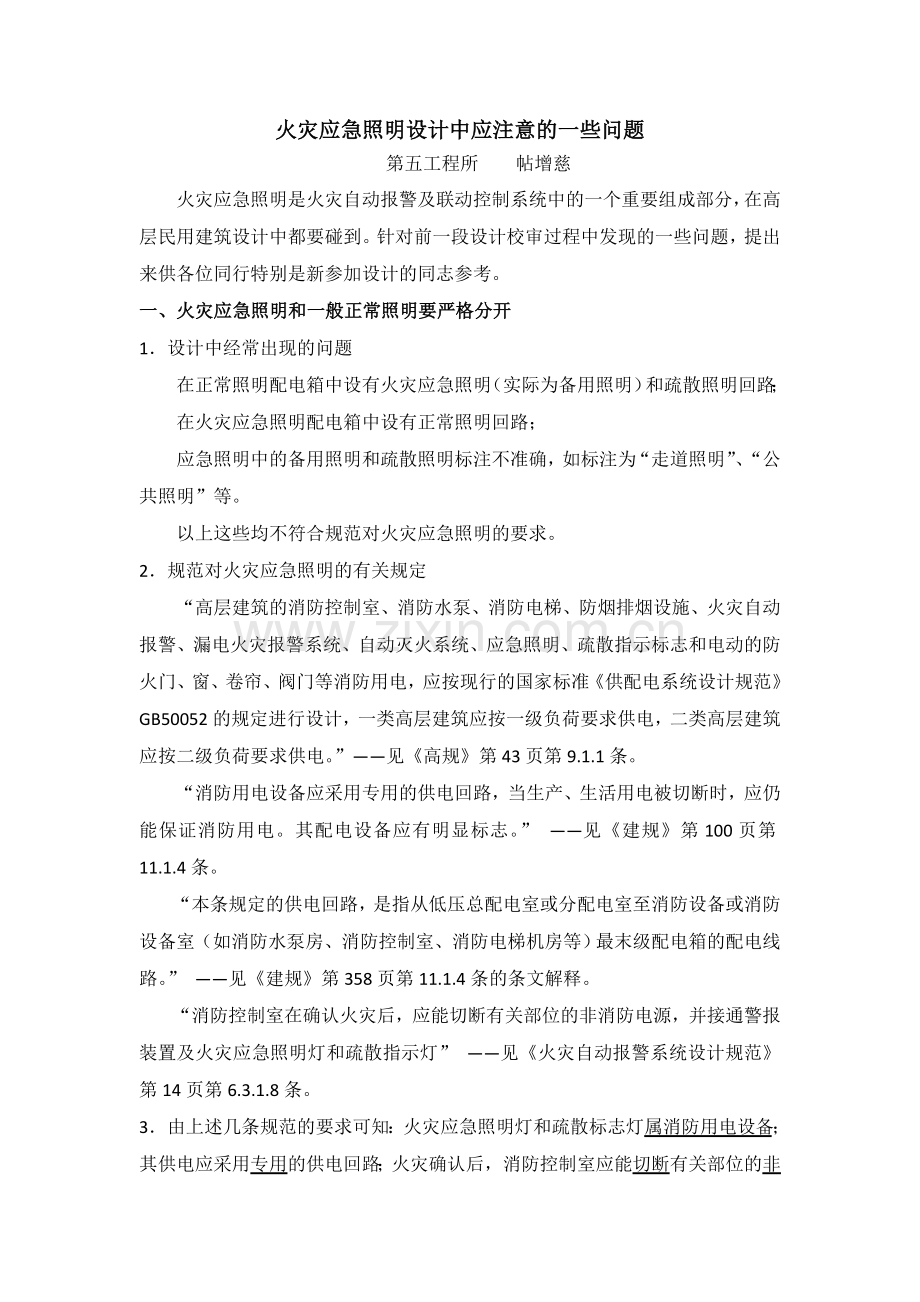

火灾应急照明设计中应注意的一些问题
第五工程所 帖增慈
火灾应急照明是火灾自动报警及联动控制系统中的一个重要组成部分，在高层民用建筑设计中都要碰到。针对前一段设计校审过程中发现的一些问题，提出来供各位同行特别是新参加设计的同志参考。
一、火灾应急照明和一般正常照明要严格分开
1．设计中经常出现的问题
在正常照明配电箱中设有火灾应急照明（实际为备用照明）和疏散照明回路；
在火灾应急照明配电箱中设有正常照明回路；
应急照明中的备用照明和疏散照明标注不准确，如标注为“走道照明”、“公共照明”等。
以上这些均不符合规范对火灾应急照明的要求。
2．规范对火灾应急照明的有关规定
“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电，应按现行的国家标准《供配电系统设计规范》GB50052的规定进行设计，一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。”——见《高规》第43页第9.1.1条。
“消防用电设备应采用专用的供电回路，当生产、生活用电被切断时，应仍能保证消防用电。其配电设备应有明显标志。” ——见《建规》第100页第11.1.4条。
“本条规定的供电回路，是指从低压总配电室或分配电室至消防设备或消防设备室（如消防水泵房、消防控制室、消防电梯机房等）最末级配电箱的配电线路。” ——见《建规》第358页第11.1.4条的条文解释。
“消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散指示灯” ——见《火灾自动报警系统设计规范》第14页第6.3.1.8条。
3．由上述几条规范的要求可知：火灾应急照明灯和疏散标志灯属消防用电设备；其供电应采用专用的供电回路；火灾确认后，消防控制室应能切断有关部位的非消防电源，并强制点亮应急照明灯和疏散标志灯。
因此，在火灾应急照明的施工图设计中，不论在正常照明配电箱中引出火灾应急照明和疏散照明回路，还是在火灾应急照明配电箱中引出正常照明回路，它们既满足不了规范中火灾应急照明应专用回路供电的要求，也因火灾应急照明与正常照明混在一起，满足不了确认火灾后切断非消防电源的要求。
正确的做法应是将火灾应急照明与正常照明严格分开，在正常照明配电箱中只引出正常照明回路，不能引出应急照明和疏散指示照明回路；同样在火灾应急照明配电箱中只能引出应急照明和疏散指示照明回路，不能引出正常照明回路。
这里特别提醒的是，原92年版的《民规》第11.8.9条允许从一般正常照明配电箱中引出单独回路供给灯具内装有蓄电池的应急照明灯和疏散标志灯，但2008年版的《民规》已取消了该条规定，不能再继续使用。
二、确认火灾后强制点亮应急照明灯和疏散标志灯中的一些问题
1．确认火灾后，消防控制室接通应急照明灯和疏散标志灯的方式
目前施工图设计中，火灾时应急照明灯和疏散标志灯强制点亮的方式常用的有两种，均是通过消防控制模块在应急照明配电箱中自动切换。一种是切换应急照明各个分回路，另一种是切换应急照明供电母线。

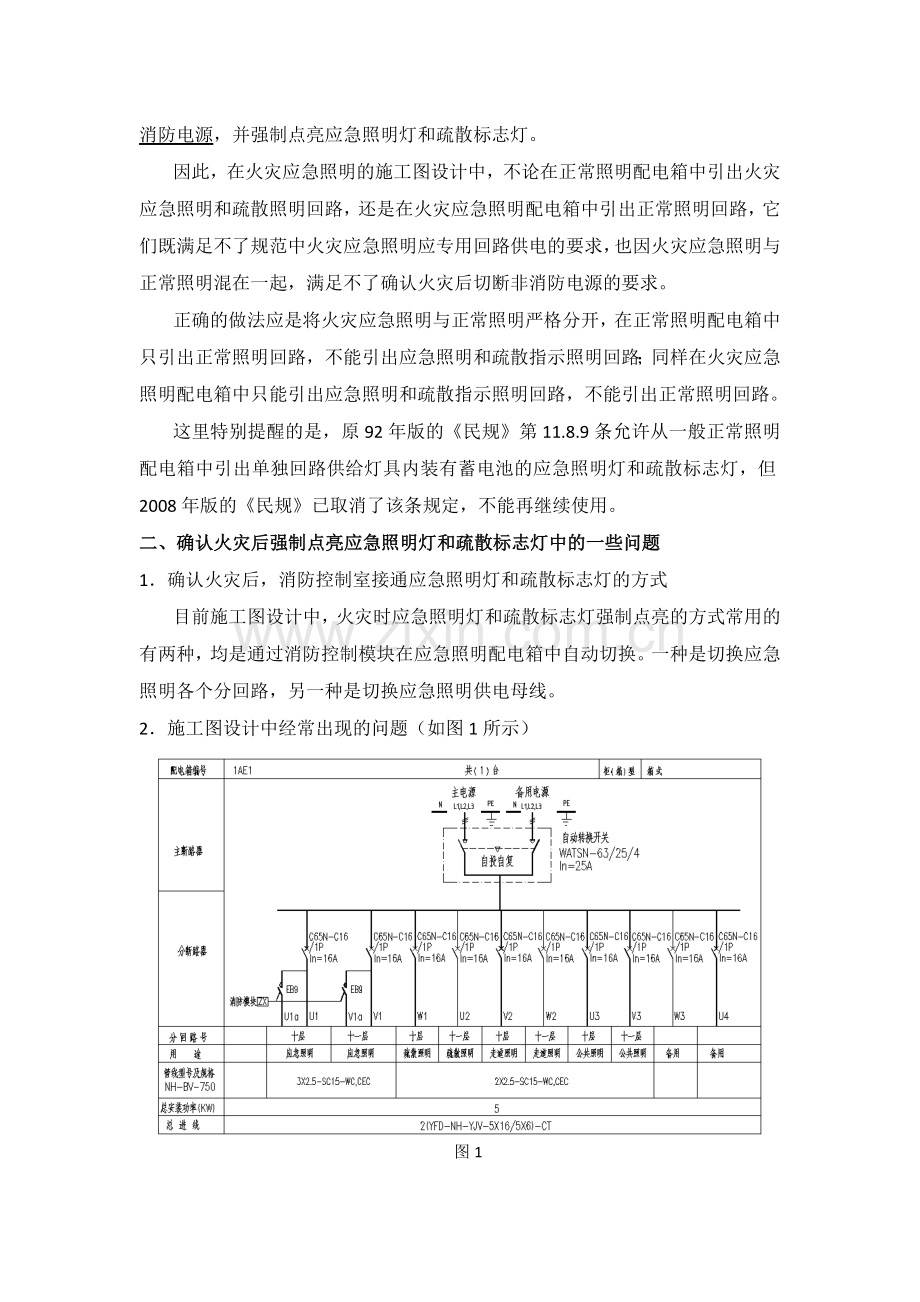

2．施工图设计中经常出现的问题（如图1所示）

图1
①系统图画的太简单，只是点出了采用消防模块切换，无法看出如何切换；
②有的系统图给出了中间继电器及接触器等控制元件，但未给出元件的具体参数，无法指导制造及施工；
③应急照明及疏散照明回路只切换了部分回路，特别是疏散照明未切换。例如：控制室及机房装了应急照明，但未设火灾时强制点亮；地下车库走道照明、车位照明均引自火灾应急照明配电箱，却只做了车道上灯具的强制点亮，车位上的灯具回路未设；灯具内自带蓄电池的疏散照明灯，设计中相当多部分均未设强制点亮。
下面结合火灾应急照明配电箱系统图谈一下两种切换方式要注意的问题。
3．火灾应急照明各个分回路切换
①火灾应急照明配电箱系统图如图2所示；

图2
②应急照明配电箱附近要装设火灾自动报警系统的控制模块；
③消防控制模块要自带火灾报警系统的DC24V电源（在火灾自动报警系统图及平面图要对应画上DC24V供电电源）；
④中间继电器KA要配DC24V线圈电压，并标出中间继电器的型号、规格；
⑤用中间继电器的常开触点去控制接触器KM的线圈：
a．接触器KM的线圈电压采用AC220V；
b．接触器KM的主触点额定电流值要满足各分路电流值的要求，如≥分断路器的脱扣电流值16A；
c．接触器KM的接线见上述系统图。
⑥所有应急照明、疏散照明（甚至包括备用回路）均要切换；
⑦根据所要切换分回路的总数确定接触器的数量，并在图上标出。
4．切换火灾应急照明配电箱中的供电母线
①火灾应急照明配电箱系统图如图3所示；
②应急照明配电箱附近要装设火灾自动报警系统的控制模块；
③消防控制模块要自带火灾报警系统的DC24V电源（在火灾自动报警系统图及平面图要对应画上DC24V供电电源）；
④中间继电器KA要配DC24V线圈电压，并标出中间继电器的型号、规格；

图3
⑤用中间继电器的常开触点去控制接触器KM的线圈
a．接触器KM的线圈电压采用AC220V；
b．接触器KM的主触点额定电流值要≥主断路器的脱扣电流值，或与供电母线的载流量相当。
c．切换相数为三相。
⑥所有应急照明、疏散照明（甚至包括备用回路）均要切换；
5．平面图上双控开关接法
平面图上双控开关接法如图4所示。
火灾确认后需消防控制室强制点亮的应急照明灯和疏散标志灯，如需就地控制，要采用双控开关。此处的双控开关不是作两地控制用，而是类似于单刀双掷的作用，平时由工作电源供电，就地控制灯的亮、灭；火灾时由消防控制室通过控制模块强制切换到应急电源供电，由于平时工作电源回路和火灾时应急照明回路接自同一相，无论切换前应急照明灯是亮是灭，均能通过双控开关保证火灾时强制点亮。
三、其他需注意的几个细节问题
1．按《民规》第200页第13.9.12-4条规定：“备用照明和疏散照明，不应由同一分支回路供电，……”。注意在平面图中，有时为了就近连线方便，很容易将疏散指示灯接到备用照明回路中。正确做法应是备用照明和疏散照明分开，各走各的回路。

（a）平面图

（b）接线图
图4
2．按《建筑照明设计标准》第9页，第3.2.5条规定：“应急照明应选用能快速点燃的光源”。
这里特别注意在做工业项目的厂房设计时，大多采用金卤灯，而金卤灯为高强度气体放电灯，达不到快速点燃的要求。如需在通道上设应急照明，可考虑采用大功率节能灯。
3．按《高规》第44页第9.2.5条规定：“应急照明灯和灯光疏散指示标志，应设玻璃或其它不燃烧材料制作的保护罩。”这里特别注意电井及水、暖井装灯过去一般都在门内侧上方装设裸灯座，电梯井道中也装设裸灯座。如果管井和电梯井道接的是应急照明回路，注意不要选裸灯座，而应按规范要求选带有玻璃或不燃烧材料制作的灯罩的灯具。
4. 按《民规》第200页第13.9.12-4条规定：“……严禁在应急照明电源输出回路中连接插座。”一般高层建筑电井、电梯机房等处都要安装插座，若电井、电梯机房内灯具是引自火灾应急照明配电箱，则该场所安装的插座就不能从同一火灾应急照明配电箱引出，需考虑从另外的照明配电箱引来。
