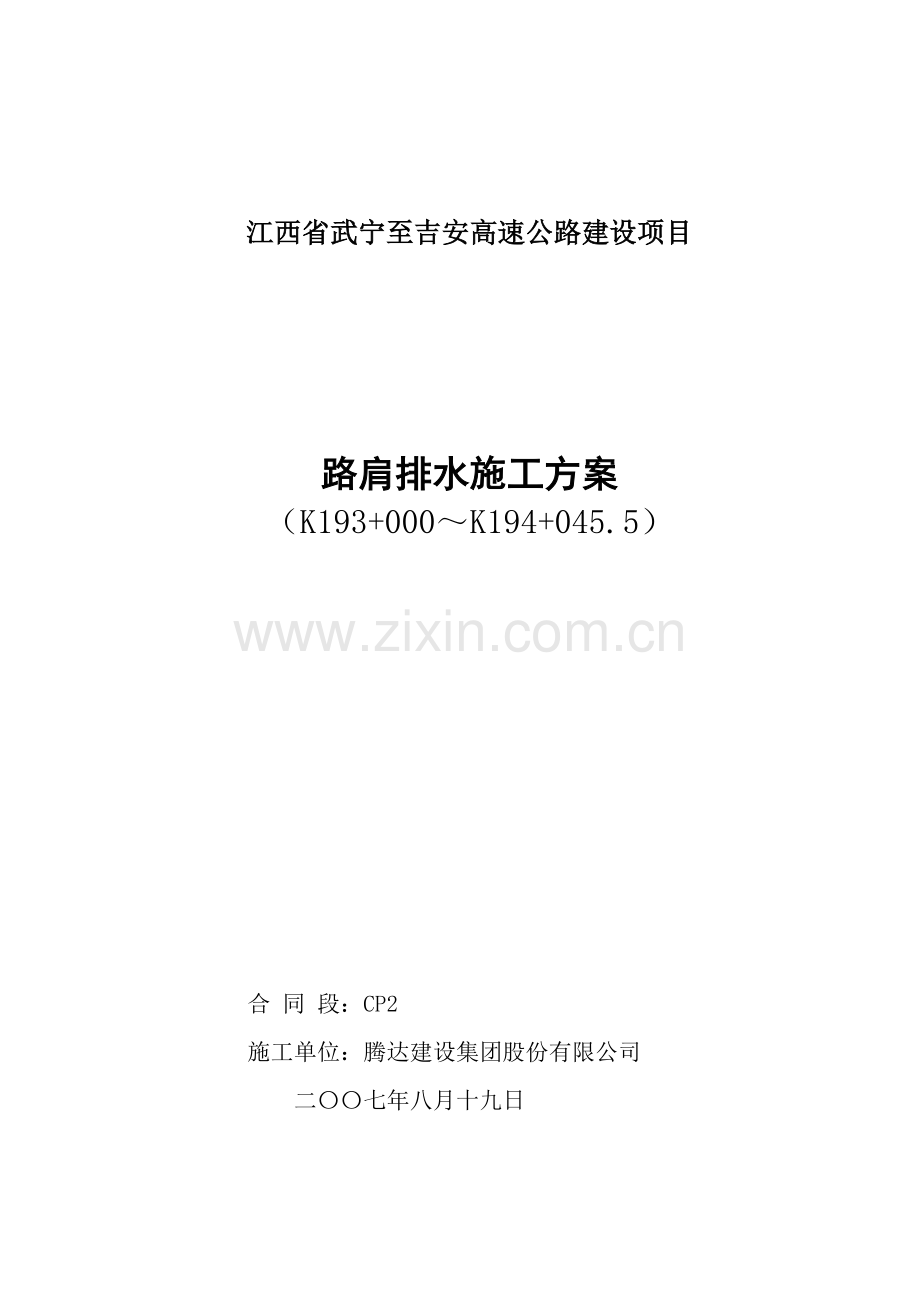

江西省武宁至吉安高速公路建设项目

路肩排水施工方案
（K193+000～K194+045.5）

合 同 段：CP2
施工单位：腾达建设集团股份有限公司
二〇〇七年八月十九日

一、工程概述
K193+000～K194+056.5左侧，长1056.5米，主要工程数量如下：
1、一般路段及超高路段外侧，长度 M。
序号
工程项目
单位
工程数量
每延米
总量
1
碎石盲沟土方开挖
m3
0.057

2
Φ6cm软式透水管
m
1

3
防渗土工布
m2
1.12

4
碎石盲沟
m3
0.057

5
Φ6cm横向排水管
m
每10米左右1道长0.99M

2、超高端外侧无排水工程。
3、一般路段及超高内侧（挖方及低填），长度 M。
序号
工程项目
单位
工程数量
每延米或每个
总量
1
防渗土工布
m2
1.04

2
塑料盲沟材
m2
0.96

3
透水土公布
m2
0.48

4
涂抹沥青
m2
1.04

4、超高段外侧（挖方及低填），长度 M。
序号
工程项目
单位
工程数量
每延米或每个
总量
1
防渗土工布
m2
1.04

2
透水土公布
m2
0.48

3
涂抹沥青
m2
1.04

二、施工计划
本项目计划于2007年8月18施工，2007年10月30日完工。
三、材料
1、无纺土工布及反滤织物：杰斯曼(上海)无纺布有限公司生产，符合规范要求。
2、石油沥青：50号石油沥青。
3、盲沟用碎石：采用新余毛里凹布下采石场生产的粗集料20～60mm碎石
4、土工布：杰斯曼（上海）无纺布有限公司生产，符合规范要求。
5、软式透水管和横向排水管：南昌天高工程材料有限公司，质量符合规范要求。
四、施工准备
1、施工放样：测量组已进行施工放样，符合规范和设计要求。
2、机械设备： 20kw发电机一台，定型模板，手推车4辆、2吨工具汽车1辆。
3、人员：配专职技术人员1人，试验员1人，现场施工负责人1人，电工1人，机械操作工2人，技工9人，普工25人，共38人。
五、工序流程及质量控制
（一）一般路段及超高路段外侧（在路肩填土完成后进行施工）
1、材料检查：按规范要求的频率进行各项指标的检测，检测符合要求后使用。
2、开挖碎石盲沟基坑和横向排水管槽，注意保护已经施工好的底基层、下基层及上基层，为防止基坑土污染路面基层，在沥青结构层面上垫彩条布，开挖土直接倒出路基外规定的地方。
3、清理上基层、底基层、基层边坡，保证边坡为1：1，为保证盲沟排水，基坑槽底面必须保持最小流水纵坡不小于0.3%，横向排水管坡度不小于5％。.
4、铺防渗土工布：保持铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定。
5、安装软式透水管、三通及横向排水管，注意保证流水通畅。
6、填盲沟碎石：使用未风化的洁净的碎石作为盲沟碎石，整理平顺后留待下一工序施工。
（二）一般路段及超高内侧（挖方及低填）
1、材料检查：按规范要求的频率进行各项指标的检测，检测符合要求后使用。
2、清理上基层、底基层、基层边坡，保证边坡为1：1。
3、铺防渗土工布、涂抹沥青：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，然后涂抹沥青，沥青用量为0.5Kg/㎡。
4、安装塑料盲沟材：在涂抹沥青的防渗土工布上立即安装塑料盲沟材，使盲沟材与防渗土工布有较好的粘接，盲沟材铺装应顺直，搭接处有良好的效果。
5、铺反滤织物：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，安装完成后尽快进行路肩填土。
（三）超高段外侧（挖方及低填）
1、材料检查：按规范要求的频率进行各项指标的检测，检测符合要求后使用。
2、清理上基层、底基层、基层边坡，保证边坡为1：1。
3、铺防渗土工布、涂抹沥青：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，然后涂抹沥青，沥青用量为0.5Kg/㎡。
4、铺反滤织物：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，安装完成后尽快进行路肩填土。
（三）质量标准：参照《公路工程质量检验评定标准 第一册 土建工程》（JTG F80/1-2004）有关项目进行检测，主要检测项目要求如下：
（1）防渗土工布（参照《公路工程质量检验评定标准 第一册 土建工程》（JTG F80/1-2004）表4.5.2-2隔离工程土工合成材料检测项目）
项次
检查项目
规定值或允许编制
检查方式
1
下承层平整度、拱度
符合设计要求
每200M检查4处
2
搭接宽度（mm）
+50，0
抽查2％
3
搭接缝错开距离（mm）
符合设计施工要求
抽查2％
4
搭接处透水点
不多于1个
每缝
（2）反滤织物（参照《公路工程质量检验评定标准 第一册 土建工程》（JTG F80/1-2004）表4.5.2-3过滤排水工程土工合成材料检测项目）
项次
检查项目
规定值或允许编制
检查方式
1
下承层平整度、拱度
符合设计要求
每200M检查4处
2
搭接宽度（mm）
+50，0
抽查2％
3
搭接缝错开距离（mm）
符合设计施工要求
抽查2％
（3）碎石盲沟（参照《公路工程质量检验评定标准 第一册 土建工程》（JTG F80/1-2004）表5.7.2盲沟检测项目）
项次
检查项目
规定值或允许编制
检查方式
1
沟底高程（mm）
±15
水准仪：每20米测1处
2
断面尺寸（mm）
不小于设计
尺量：每20米测1处
（4）塑料盲沟材（参照《公路工程质量检验评定标准 第一册 土建工程》（JTG F80/1-2004）表4.5.2-3过滤排水工程土工合成材料检测项目）
项次
检查项目
规定值或允许编制
检查方式
1
下承层平整度、拱度
符合设计要求
每200M检查4处
2
搭接缝错开距离（mm）
符合设计施工要求
抽查2％

14、施工工艺图
（1）一般路段及超高路段外侧（在路肩填土完成后进行施工）
施工放样，提交开工报告
1｀
---
驻地办审批

监理检查、抽检
开挖、整理边坡

铺装防渗土工布
监理旁站、抽检

监理旁站
安装软式透水管
及横向排水管

监理旁站
回填碎石盲沟

质量检验
外观检验，质量评定，不合格废弃
监理旁站、抽检

（2）一般路段及超高内侧（挖方及低填）
施工放样，提交开工报告
1｀
---
驻地办审批

监理检查、抽检
整理边坡

监理旁站、抽检
铺防渗土工布、涂抹沥青

安装塑料盲沟材
监理旁站

质量检验
外观检验，质量评定，不合格废弃
监理旁站、抽检
铺反滤织物
监理旁站

（2）一般路段及超高内侧（挖方及低填）
施工放样，提交开工报告
1｀
---
驻地办审批

整理边坡
监理检查、抽检

监理旁站
铺防渗土工布、涂抹沥青

铺反滤织物
监理旁站

质量检验
外观检验，质量评定，不合格废弃
监理旁站、抽检

六、安全生产及文明施工
1、由安全小组负责安全日常工作，检查施工中的安全设施配备情况，督促施工人员按安全操作规程施工，进行岗前“三级”安全教育培训，经考核符合要求者才能上岗，机械操作人员持证上岗；
2、定期检查施工现场的安全设施及安全措施的落实情况，施工现场设置醒目的施工指示牌、警示牌；
七、结语
1、我项目部将按照合同文件及施工规范的要求，认真及时地做好质量检测和试验工作，及时向监理工程师及其它有关部门反馈各项信息；
2、与监理工程师一道，及时进行质量检测，并上报监理工程师审批。

二〇〇七年四月十九日
