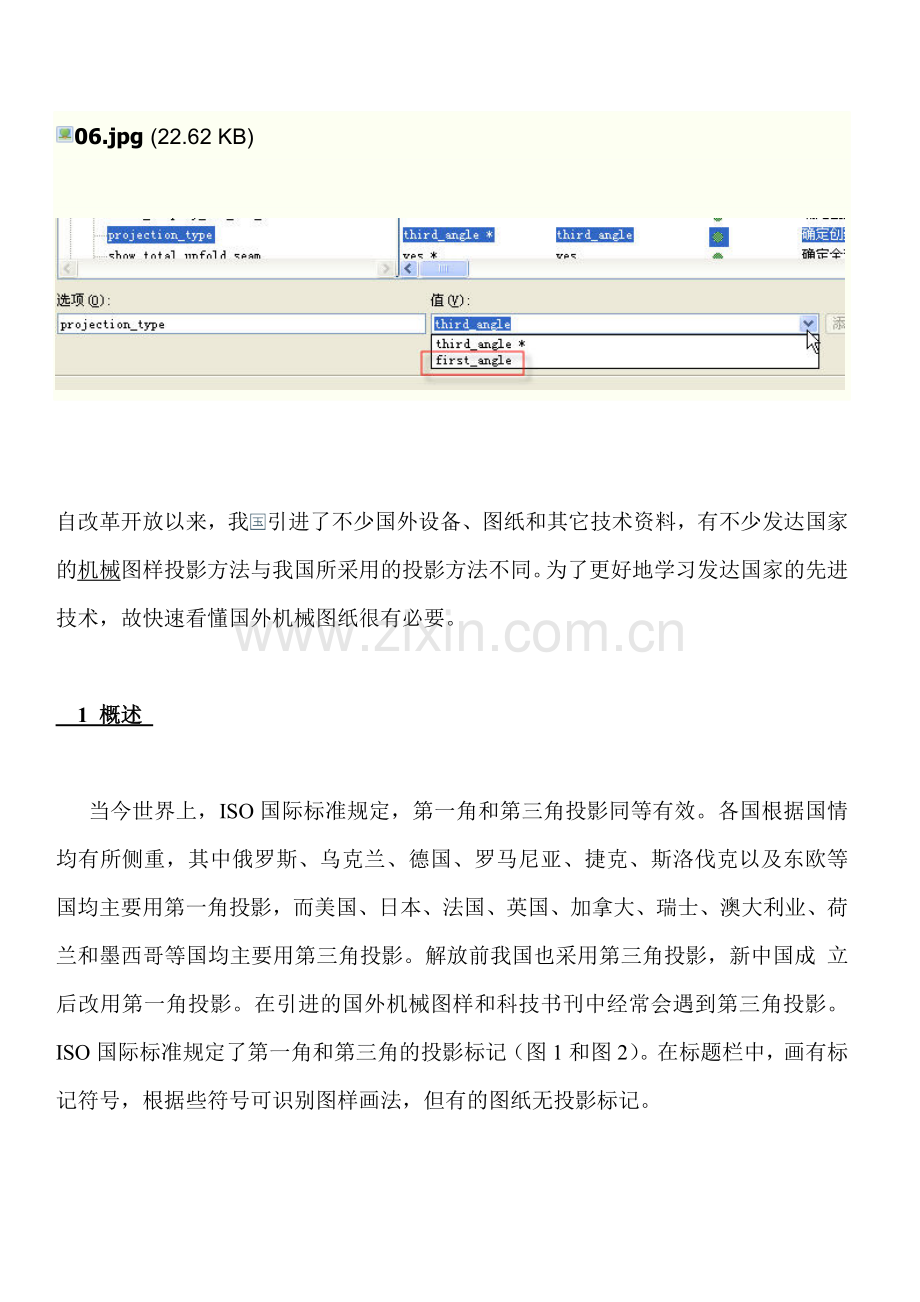

第一角投影法,,与第三角投影法 一、 第一角投影法 1.凡将物体置於第一象限内,以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法,即称为第一角法。亦称第一象限法。 , 2.第一角投影箱之展开方向,以观察者而言,为由近而远之方向翻转展开。 3.第一角法展开后之视图排列如下,以常用之三视图(前视、俯视、右侧视图)而言,其右侧视图位於前视图之左侧,俯视固则位於前视图之正下方。 二、 第三角投影法 1.凡将物体置於第三象限内,以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法,即称为第三角法。亦称第三象限法。 2.第三角投影箱之展开方向,以观察者而言,为由远而近之方向翻转展开。 3.第三角法展开后之六个视固排列如下,以常用之三视图而言,其右侧视图位於前视图之右侧,而俯视图则位於前视图之正上方。 在工程图的配置文件修改,如图示: 附件 2005-5-15 20:52 06.jpg (22.62 KB)   自改革开放以来,我引进了不少国外设备、图纸和其它技术资料,有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。为了更好地学习发达国家的先进技术,故快速看懂国外机械图纸很有必要。     1 概述      当今世界上,ISO国际标准规定,第一角和第三角投影同等有效。各国根据国情均有所侧重,其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等 国均主要用第一角投影,而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。解放前我国也采用第三角投影,新中国成 立后改用第一角投影。在引进的国外机械图样和科技书刊中经常会遇到第三角投影。 ISO国际标准规定了第一角和第三角的投影标记(图1和图2)。在标题栏中,画有标记符号,根据些符号可识别图样画法,但有的图纸无投影标记。 图1 第一角画法标记符号 图2 第三角画法标记符号 2 第三角投影      空间可由正平面V、水平面H、侧平面W将其划分成八个区域,分别为第1、第2、第3、第4、第5、第6、第7、第8分角,如图3所示。      图3     2.1 将物体放在第一分角内投影称为第一角投影,又称E法——欧洲的方法。     2.2 将物体放在第三分角内投影称为第三角投影,又称为A法——美国的方法。     我国用的第三角投影法。      第三角投影是假想将物体放在透明的玻璃盒中,以玻璃盒的每个侧面作为投影面,按照—面—物的位置作正投影而得到图形的方法,如图4、图5。      图4 图5      2.3 第三角投影中六个基本视图的位置      ISO国际标准规定,第三角投影中六个基本视图的位置如图6所示。      图6      以上视图是将物体投影到一个封闭矩形(透明的)“投影箱”的各个投影面上而得到的。      每个视图都可以理解为:当观察者的视线垂直与相应的投影面时,他所看到的物体的实际图像。      前视图即观察者假想自己处于物体的前面,并逐点移动眼睛的位置,且视线始终垂直于一个假想的正立投影面(透明的)而得到的物体的正面投影,其它视图可按类似方法获得。      读图者应当始终把视图看作是物体本身的一面。从前视图可看出物体的高度与宽度,以及物体顶面、底面、左侧面和右侧面的位置。顶视图显示物体的深度和宽度。      2.4 第三角投影的优点      (1)视图配置较好,便于识图      视图之间直接反映了视向,便于看图,便于作图。左视图在左边,右视图在右边。而第一角投影有时要采用“向视图”来弥补表达不清楚的部位。      (2)易于想象物体的空间形状      左视图和右视图向里,顶视图向下,这样易于想象物体的形状。      (3)便于绘制轴侧图      易于想象物体的空间形状,对绘制轴侧图时想象物体形状有直接帮助。      (4)有利于表达零件细节      相邻图就近配置,一般均不需另加标注,如图7。      图7      (5)尺寸及其它标注相对集中。 3一些主要国家图线宽度的比较(表1)     表1 线宽 国家 线型 中国 美国 美国 英国 粗实线 b(0.5~2) b(0.5~2) 0.4~0.8 0.7 细实线 B/3(0.17~0.66) 0.016" 0.3以下 0.3           4 几个家z机械图样标准简介      4.1 美国标准(ANSI)      美国只规定用第三角画法(偶而在建筑图及结构图上也用第一角投影,但必须指明)。      视图布置形式有两种,第一种与ISO国际标准相同,如图6。第二种如图8。     图8      美国标准中尺寸标注法:美国图样中的尺寸很少以mm为单位,一般采用英寸(1英寸=25.4mm),原来采用分数形式表示多少英寸,如9/16英寸等, 1966年以后改为十进制,写成小数形式。数值小于1时小数点前不写0,数字推荐水平书写。公差尺寸的上、下偏差,要注意与基本尺寸保持相同的小数位数, 如 或 ,尺寸在6英尺以上应注出英尺英寸符号,如“12′7″。      (1)直径、半径、球形代号      ①视图明确反映为圆形时,不注直径代号DIA(diameter)或D,如图9;只有一个非圆视图时,尺寸数字后加注直径代号DIA或D,如图10。      图9 图10      ②半径尺寸数字后不加注半径代号R(radius),当半径尺寸标注在不反映半径和圆弧实形的视图中,要求半径尺寸数字后加注代号TRUER (TRUE RADIUS)(真实的R)。球形代号在尺寸数字后加注代号SPHER DIA(球直径)或SPHERR(SPHER RADIUS)(球半径)。      (2)弦(CHORD)、弧长(ARC)注法如图11所示。      图11     (3)倒角CHAM(CHAMBER)如图12所示。      图k12    (4)沉孔如图13。      图13      (5)键槽如图14。      图14     (6)螺纹标记如图15。      图15 4.2 日本标准(JIS)      图样表示方法与美国接近,一般使用第三角投影画法,原则上同一张图纸不得混用第一角、第三角画法,必要时两种画法可局部地混合使用,但必须用箭头示出另一种画法的投影方向。      日本标准中尺寸标注法:      (1)直径、半径、正方形、球形代号      图中有直径、半径、正方形或球面直径、半径时,在尺寸数字前加注“φ”、“R”、“□”,当图形明确时,可省去φ、R、□。      (2)倒角      一般与我国相同,对45°倒角,可用字母“C”表示,如图16所示,C2相当于2×45°,C3相当于3×45°。      (3)板厚未画出时,可加注字母“t”,如图16中的t10,相当于我国的δ=10。      (4)用“P”表示铆钉孔间距,如:P=100,P=98(表示孔间距为100或98)。      (5)孔的尺寸数字后可表示其它内容      ①盲孔,如图17。关于加工方法的说明通常标注在尺寸数字之后,如深サ(表示深度)、キソ(表示钻孔)等。      ②螺纹画法与我国相近,其标注形式如图18所示。           图17           图18      4.3 英国标准(BS)      视图表达方法与ISO国际标准基本相同,尺寸标注方法与我国国标(GB)基本相同,单位也mm,在尺寸引出线与轮廓间留有间隙(1mm左右)。剖视图中,有的画出剖面线,有的不画剖面线。      4.4 法国标准(NF)      视图表达方法与ISO国际标准基本相同,尺寸标注与我国尺寸标注基本相同。      4.5 德国(主要指原联邦德国)标准(DIN)      视图表示方法与ISO国际标准基本相同,投影为圆的视图中尺寸线只有一个箭头,尺寸后加注Φ;有两个箭头的不注“Φ”。其它尺寸注法都能看懂。      4.6 俄罗斯等独联体国家标准(ГОСТ)      视图表达、尺寸标注与我国基本相同。      其它如:加拿大标准(CSA)、波兰标准(PN)与ISO国标标准也大同小异。
