韩国JK大直径潜孔锤
JK DTH HAMMER

JK大直径潜孔锤在桩基工程中的应用
JK DTH Hammer

近年来，潜孔锤以其卓越的凿岩能力和钻进效率得到了桩基施工，采矿，凿岩等行业广泛认可。潜孔锤特别是大口径潜孔锤在国外桩基工程施工中已经得到普遍使用。
JK DTH hammer潜孔锤在中国，日本，中东，巴西，越南等全世界多个国家和地区。在各种桩基施工，采矿，凿岩等行业中表现卓越，特别在高强度岩层钻进中的高效钻进效率，耐用性以及高性价比，得到了不同国家各个工程商的一致认可。

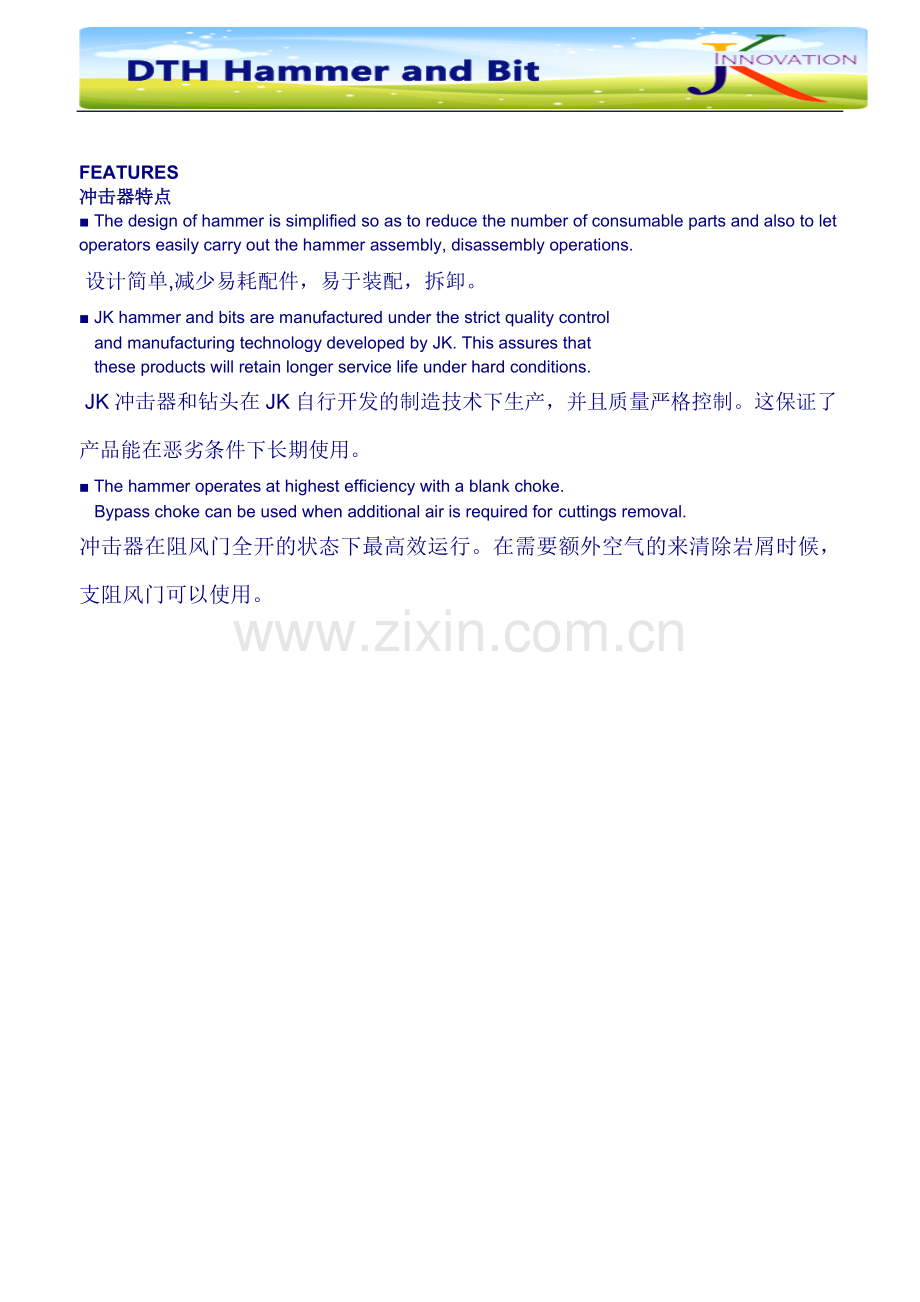

FEATURES
冲击器特点
■ The design of hammer is simplified so as to reduce the number of consumable parts and also to let operators easily carry out the hammer assembly, disassembly operations.
 设计简单,减少易耗配件，易于装配，拆卸。
■ JK hammer and bits are manufactured under the strict quality control
   and manufacturing technology developed by JK. This assures that
   these products will retain longer service life under hard conditions.
 JK冲击器和钻头在JK自行开发的制造技术下生产，并且质量严格控制。这保证了产品能在恶劣条件下长期使用。
■ The hammer operates at highest efficiency with a blank choke.
   Bypass choke can be used when additional air is required for cuttings removal.
冲击器在阻风门全开的状态下最高效运行。在需要额外空气的来清除岩屑时候，支阻风门可以使用。

■DTH HAMMER BIT潜孔锤钻头

除了冲击器生产设备外，JK还拥有完善的所有生产4" 到 57"单钻头的生产设备。同时采用上好材料和最新技术，JK为其高质量的DTH潜孔钻钻头感到自豪。
DTH潜孔钻钻头与其他生产商生产的冲击器并用，具有平面，凸型，凹型钻，落心式结构等。
如果特殊需要，我们可以根据您的要求定做。

●E.S BIT-Under Reaming System E.S.跟管扩孔钻头

■DTH Hammer Application Solutions
DTH Hammer 应用解决方案

●P.R.D工法（中掘工法）介绍
About P.R.D Method
P.R.D工法-Percussion Rotary Drilling，也成中掘工法，双动力头，采用套管和长螺旋钻杆同时钻进(如遇到岩层，还可配合采用潜孔冲击锤), 成孔后，放入钢筋笼或者放入H型钢，浇筑混凝土, 之后保留套管或者取出套管。此工法能有效避免塌孔，岩层钻进等施工难题。具体施工方案和解决方案视地质状况，和施工要求而不同.
在韩国P.R.D工法是一种非常成熟的工法，被广泛应用在复杂地基成桩施工中。
在韩国，DTH潜孔锤主要是结合P.R.D工法使用，多采用日车DH508-105M,DH608-120M等日车DH系列桩机配合潜孔锤使用，采用套管动力头驱动套管，钻杆动力头驱动钻杆，而潜孔锤则由空压机提供的空气动力驱动钻进。当P.R.D工法施工过程中，遇到岩层无论强度多大，DTH潜孔锤对岩层都能有效粉碎钻进。DTH潜孔冲击锤是目前凿岩能力和效率最高的设备，遇到岩层无坚不摧，遇到土层更是无法阻挡。空压机提供的高压空气通过中空钻杆，直接输入到孔底，作用于潜孔冲击器，活塞撞击潜孔锤钻头，对岩层不断冲击，粉碎，由于压力空气直接输出到孔底，不论孔有多深，都能有效钻进。岩土碎片，残渣在高风压作用下，通过潜孔冲击器，钻杆和套管壁的环形空间，被吹出孔外。

Large Size DTH Hammer Working in P.R.D Method
大口径DTH潜孔锤在P.R.D.工法（双动力头，中掘工法）中的应用

Large Size DTH Hammer at P.R.D Jobsite
P.R.D工法施工中的大口径潜孔锤

Large Size DTH Hammer Working Procedure at P.R.D Jobsite
大直径潜孔锤在P.R.D工法中的施工流程


●Others其他配套产品
