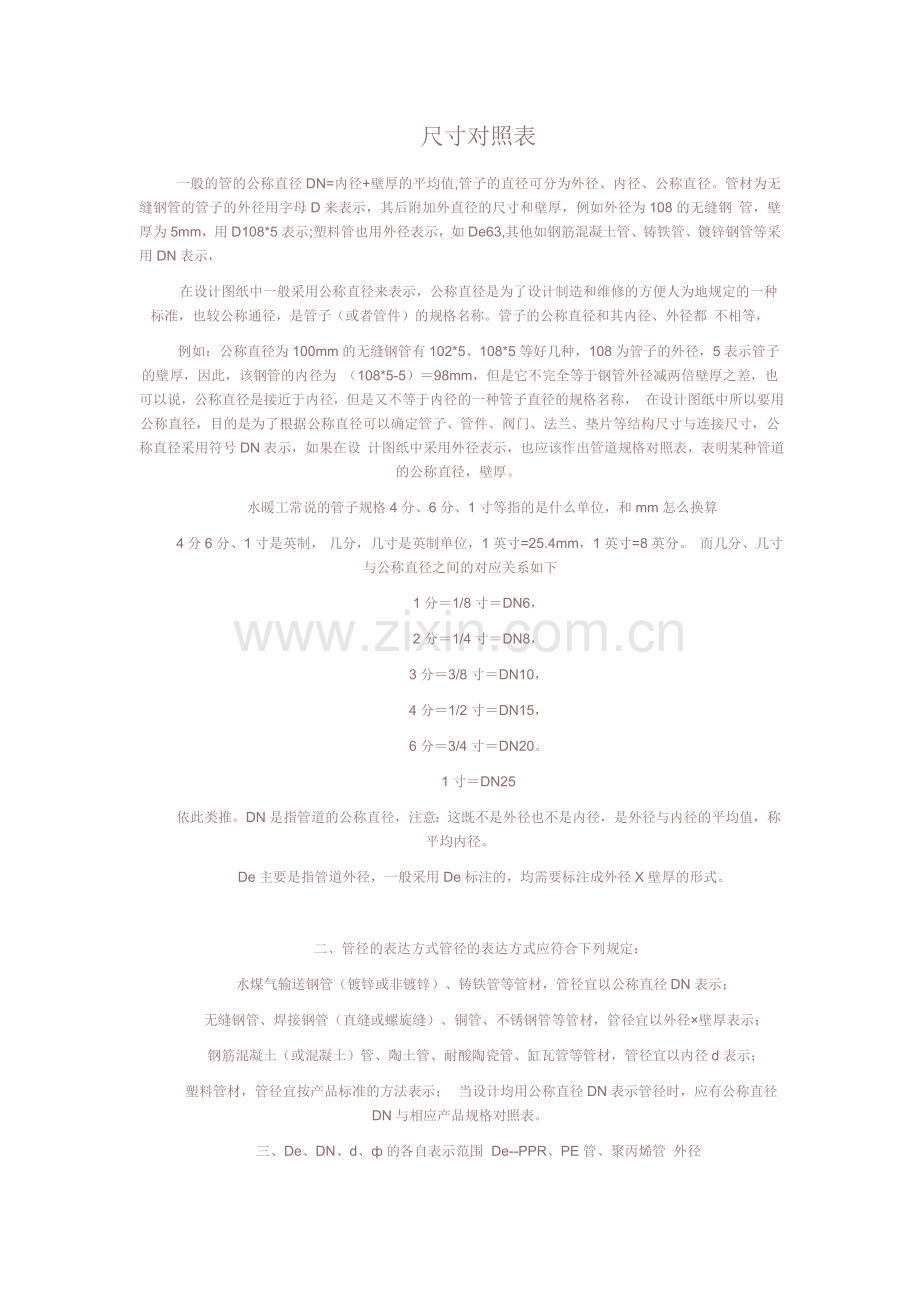

尺寸对照表
一般的管的公称直径DN=内径+壁厚的平均值,管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢 管，壁厚为5mm，用D108*5表示;塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都 不相等，
例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为 （108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称， 在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设 计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
  水暖工常说的管子规格4分、6分、1寸等指的是什么单位，和mm怎么换算
4分6分、1寸是英制， 几分，几寸是英制单位，1英寸=25.4mm，1英寸=8英分。 而几分、几寸与公称直径之间的对应关系如下
1分＝1/8寸＝DN6，
2分＝1/4寸＝DN8，
3分＝3/8寸＝DN10，
4分＝1/2寸＝DN15，
6分＝3/4寸＝DN20。
1寸＝DN25
依此类推。DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
   De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

 二、管径的表达方式管径的表达方式应符合下列规定：
   水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
   无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
   钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
   塑料管材，管径宜按产品标准的方法表示；   当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
三、De、DN、d、ф的各自表示范围  De--PPR、PE管、聚丙烯管 外径

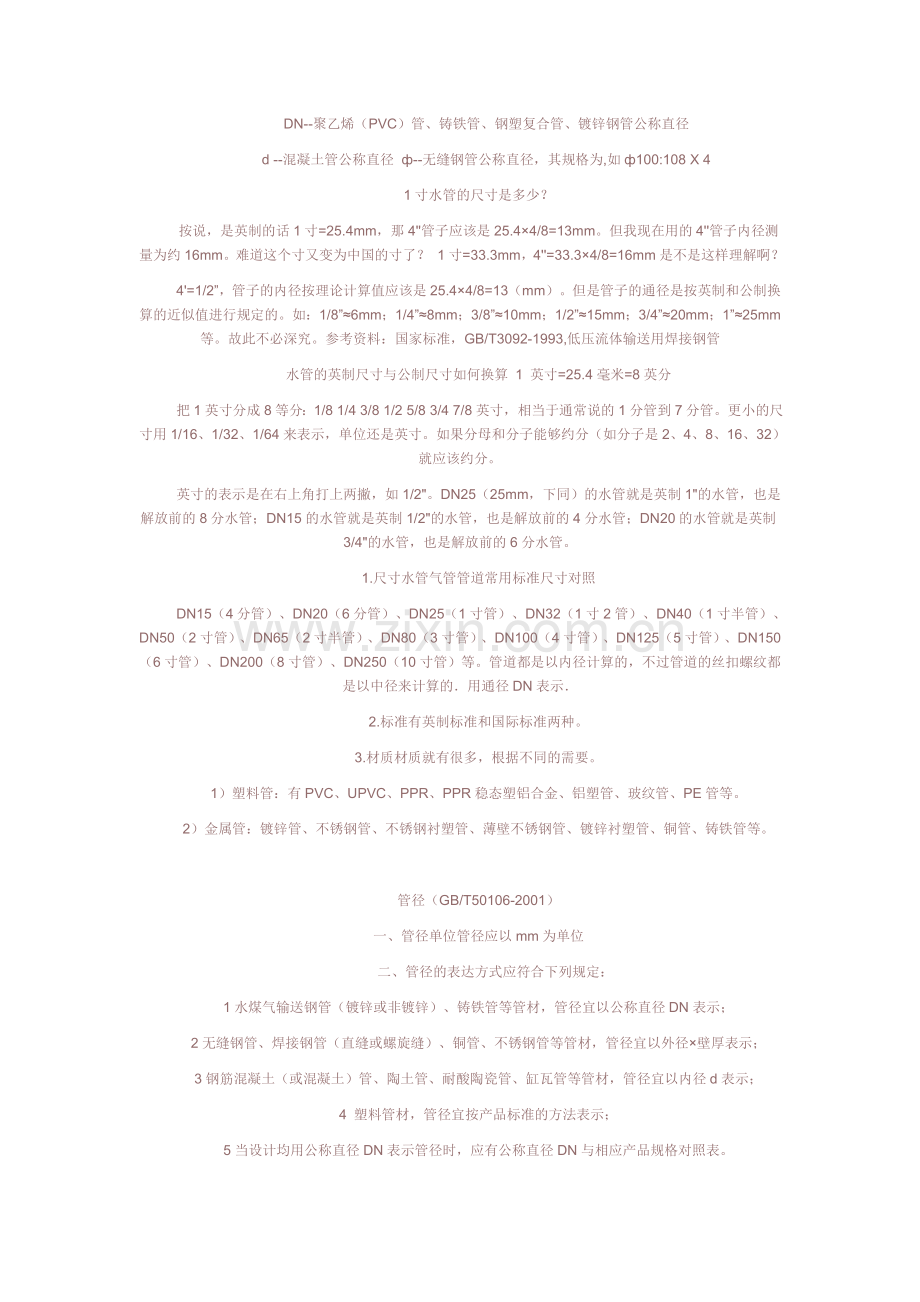

    DN--聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径
    d --混凝土管公称直径  ф--无缝钢管公称直径，其规格为,如ф100:108 X 4
1寸水管的尺寸是多少？
按说，是英制的话1寸=25.4mm，那4''管子应该是25.4×4/8=13mm。但我现在用的4''管子内径测量为约16mm。难道这个寸又变为中国的寸了？ 1寸=33.3mm，4''=33.3×4/8=16mm是不是这样理解啊？
4'=1/2”，管子的内径按理论计算值应该是25.4×4/8=13（mm）。但是管子的通径是按英制和公制换算的近似值进行规定的。如：1/8”≈6mm；1/4”≈8mm；3/8”≈10mm；1/2”≈15mm；3/4”≈20mm；1”≈25mm等。故此不必深究。参考资料：国家标准，GB/T3092-1993,低压流体输送用焊接钢管
水管的英制尺寸与公制尺寸如何换算 1 英寸=25.4毫米=8英分
把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8英寸，相当于通常说的1分管到7分管。更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"。DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管；DN15的水管就是英制1/2"的水管，也是解放前的4分水管；DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
1.尺寸水管气管管道常用标准尺寸对照
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。管道都是以内径计算的，不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．
2.标准有英制标准和国际标准两种。
3.材质材质就有很多，根据不同的需要。
1）塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2）金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

管径（GB/T50106-2001）
一、管径单位管径应以mm为单位
        二、管径的表达方式应符合下列规定：
1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。 . 管子系列标准
压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。
        1：大外径系列  规格 DN-公称直径 Ф－外径
        DN15-ф22mm，
DN20-ф27mm
DN25-ф34mm，
DN32-ф42mm
        DN40-ф48mm，
DN50-ф60mm
DN65-ф76(73)mm，
DN80-ф89mm
        DN100-ф114mm，
DN125-ф140mm
DN150-ф168mm，
DN200-ф219mm
        DN250-ф273mm，
DN300-ф324mm
DN350-ф360mm，
DN400-ф406mm
        DN450-ф457mm，
DN500-ф508mm
DN600-ф610mm，

2：小外径系列  规格 DN-公称直径 Ф－外径
DN15-ф18mm，
DN20-ф25mm
        DN25-ф32mm，
DN32-ф38mm
        DN40-ф45mm，
DN50-ф57mm
DN65-ф73mm，
DN80-ф89mm
        DN100-ф108mm，
DN125-ф133mm
DN150-ф159mm，
DN200-ф219mm
        DN250-ф273mm，
DN300-ф325mm
DN350-ф377mm，
DN400-ф426mm
        DN450-ф480mm，
DN500-ф530mm
 DN600-ф630mm，
塑料管一般标外径,用De表示,如De110
镀锌钢管这样的,一般用公称直径DN表示
        不锈钢管之类的,用D××+壁厚表示. DN是钢管的直径 DE是塑料管的直径
管道管径一般用公称直径（mm）表示，根据设计有关规定，钢管管径以外径Dx壁厚表示，塑料管管径以外径表示。上述两管管径与公称直径之间的关系：（钢管管径 / 公称直径 / 塑料管管径）
    D57x3.5  /  DN50  /  de63
    D108x4.0  /  DN100  /  de110
    D159x4.5  /  DN150  /  de160
    D219x6.0  /  DN200  /  de225
差别出在一般钢制管道直径是标称，接近内径，而塑料管说的是外径
