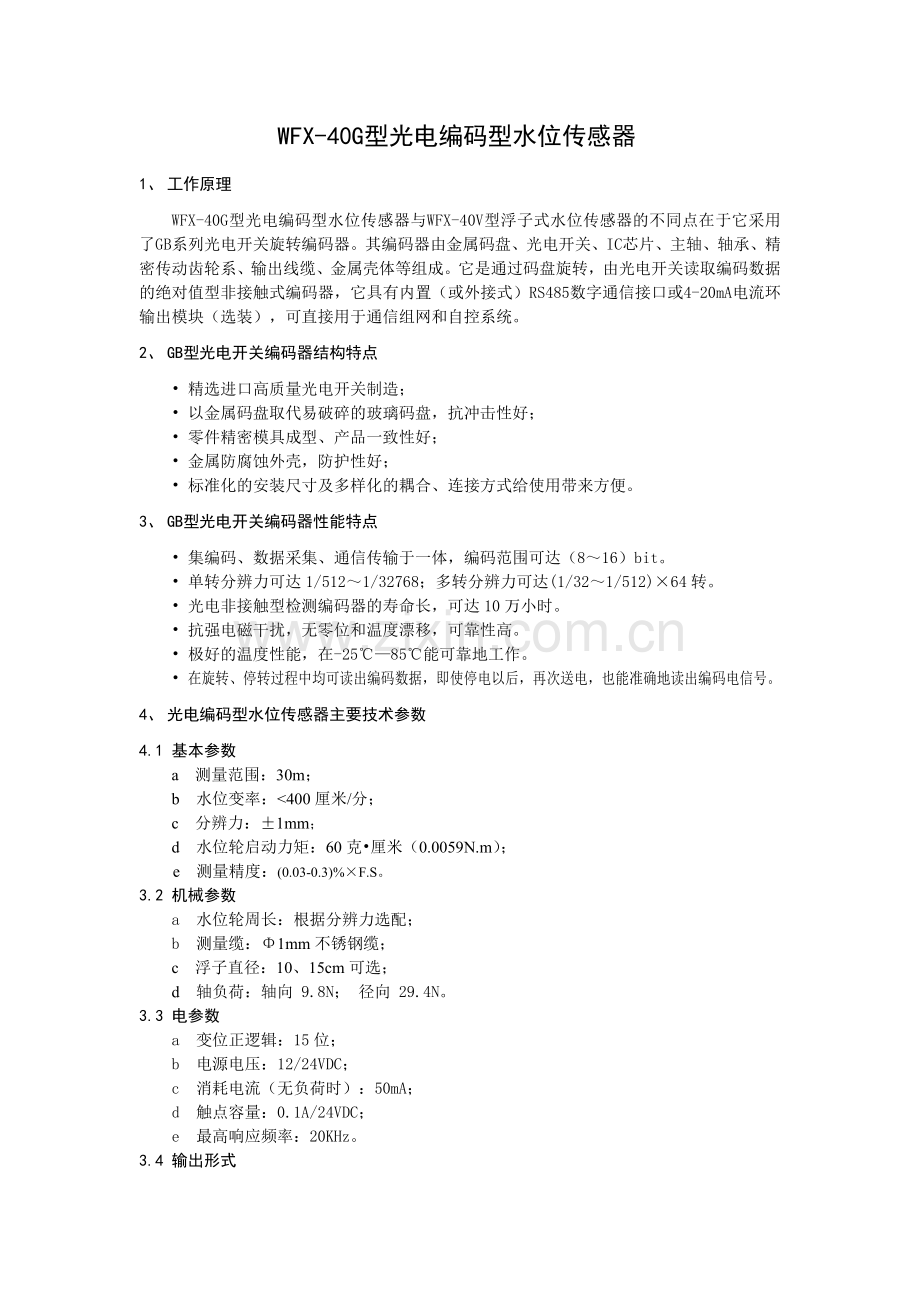

WFX-40G型光电编码型水位传感器
1、 工作原理
WFX-40G型光电编码型水位传感器与WFX-40V型浮子式水位传感器的不同点在于它采用了GB系列光电开关旋转编码器。其编码器由金属码盘、光电开关、IC芯片、主轴、轴承、精密传动齿轮系、输出线缆、金属壳体等组成。它是通过码盘旋转，由光电开关读取编码数据的绝对值型非接触式编码器，它具有内置（或外接式）RS485数字通信接口或4-20mA电流环输出模块（选装），可直接用于通信组网和自控系统。
2、 GB型光电开关编码器结构特点
• 精选进口高质量光电开关制造；
• 以金属码盘取代易破碎的玻璃码盘，抗冲击性好；
• 零件精密模具成型、产品一致性好；
• 金属防腐蚀外壳，防护性好；
• 标准化的安装尺寸及多样化的耦合、连接方式给使用带来方便。
3、 GB型光电开关编码器性能特点
• 集编码、数据采集、通信传输于一体，编码范围可达（8～16）bit。
• 单转分辨力可达1/512～1/32768；多转分辨力可达(1/32～1/512)×64转。
• 光电非接触型检测编码器的寿命长，可达10万小时。
• 抗强电磁干扰，无零位和温度漂移，可靠性高。
• 极好的温度性能，在-25℃—85℃能可靠地工作。
• 在旋转、停转过程中均可读出编码数据，即使停电以后，再次送电，也能准确地读出编码电信号。
4、 光电编码型水位传感器主要技术参数
4.1 基本参数
a 测量范围：30m；
b 水位变率：<400厘米/分；
c 分辨力：±1mm；
d 水位轮启动力矩：60克•厘米（0.0059N.m）；
e 测量精度：(0.03-0.3)%×F.S。
3.2 机械参数
a 水位轮周长：根据分辨力选配；
b 测量缆：Φ1mm不锈钢缆；
c 浮子直径：10、15cm可选；
d 轴负荷：轴向 9.8N； 径向 29.4N。
3.3 电参数
a 变位正逻辑：15位；
b 电源电压：12/24VDC；
c 消耗电流（无负荷时）：50mA；
d 触点容量：0.1A/24VDC；
e 最高响应频率：20KHz。
3.4 输出形式
a OC门输出：30mA/24VDC；
b RS485串行口（选装）：MODBUS协议或其它；
c 4-20mA电流环输出：<0.5mA 5V/12V。
3.5 MTBF：16000小时
3.6 使用环境
a 抗波涌性能（可选）：波幅0-30cm 频率5-50HZ；
b 环境温度： -25℃～+85℃；
c 相对湿度： <90%(40℃)；
d 尺寸：Φ90×130；
3.7 电显示器（选配）
4-6位LED显示，±1mm；有报警设置。

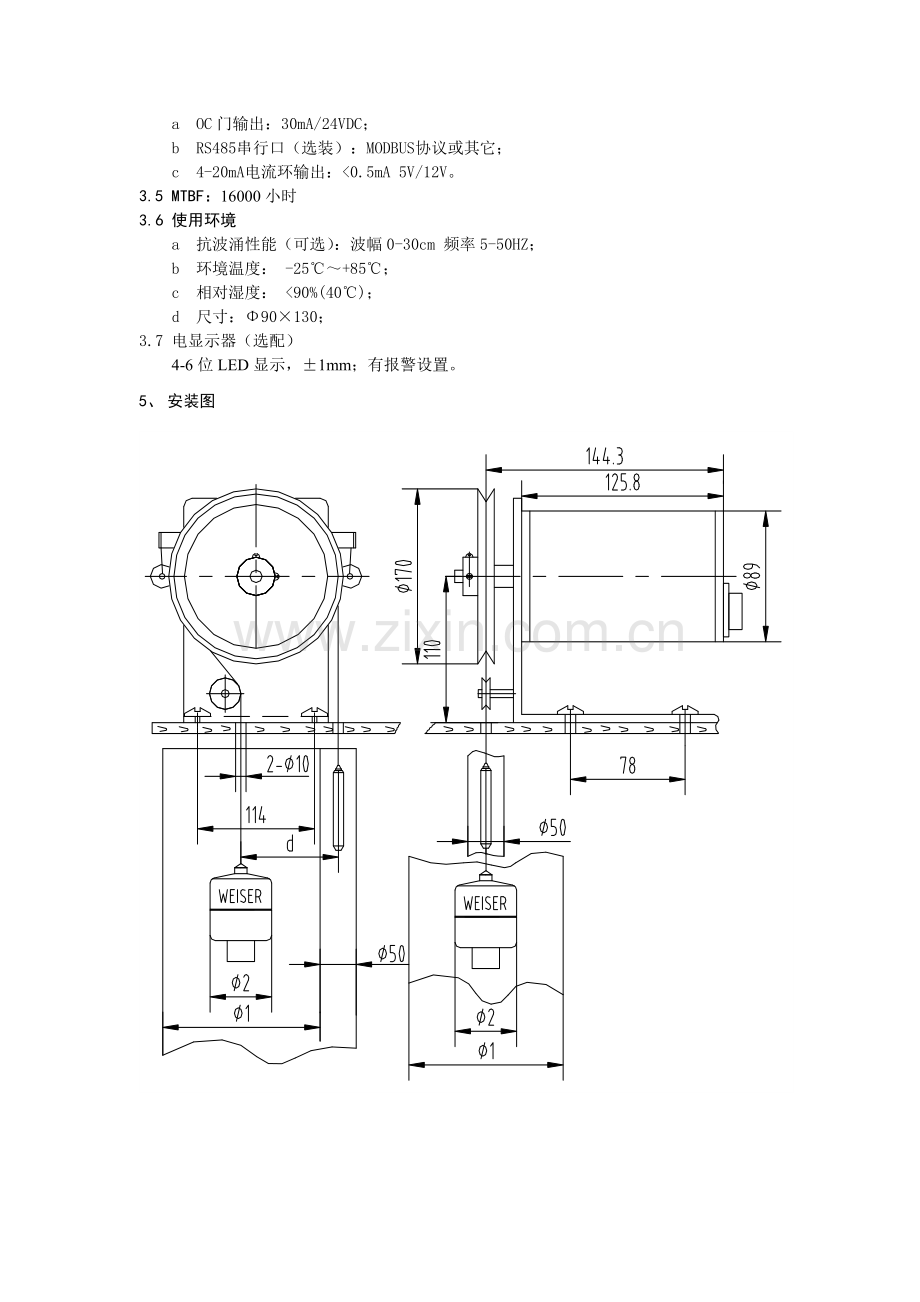

5、 安装图

测井直径——悬索直径——悬索间距——水位变幅——分辨力对应关系表：
平衡锤井直径 mm
Φ50
测井直径(Φ1)mm
Φ200
Φ150
Φ100
Φ60
浮子直径(Φ2)mm
Φ150
Φ100
Φ60
Φ40
悬索间距(d)mm
135
110
85
65
测量范围 m
0-10；0-20；0-30 ；0-60；
0-5；0-10；0-20 ；0-30；
0-2；0-5；0-10 ；0-15；
0-2；0-5；0-10。
分辨力
1mm
6、 订货信息
用户需注明事项：量程；分辨力；悬索长度；
选装：RS485通讯接口、4-20mA电流环模块。可选配便携式显示器、台式显示器、固态存储记录模块。

Model8002A
异步数据接口光MODEM

用户手册

一、产品简介
Model8002A光纤数字传输设备，是根据客户的不同要求，采用先进技术，研发、生产的系列产品之一。该系列产品采用光纤高速可靠传输RS-232,RS-485信号。由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。该产品具有连接方便，接口灵活的特点，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合电力、交通及对电磁干扰环境有特殊要求的部门和系统。

系统指标：
误码率极低：优于10-9
物理特性：
标准外形: 86cm长*53cm宽*16cm高
电源：
系统电源：DC5V/100mA
适配器电源：输入AC220V ，输出+5V/1A
光接口参数:
线路码型：不平衡码
光源类型：850nm多模LED
平均发射光功率： Po≥－14dBm
光接收灵敏度：优于－34dBm
光接口： ST
电接口参数：
接口通道：1通道RS-232或者RS-485（二线），DB25孔
通道速率：DC—115200bps不等
环境条件：
工作温度：-25～+70℃
储存温度：-55～+105℃
相对湿度：≤95％(25℃)，无冷凝
使用寿命：
MTBF：优于十万小时
二、使用方法:
我们分以下几部分介绍：
1、指示灯：
本机共有2只指示灯，其中
光接收，红色
当接收到光信号时该灯以一定频率闪亮，闪亮频率取决于接收光信号所调制的电信号频率。
光发送，绿色
当有光信号发送或者LED有光时该灯以一定频率闪亮，闪亮频率取决于发送光信号所调制的电信号频率。
2、光纤接口连接方法：
Model8002A外壳上标“TX”端（白色光接头）为光发射端口，“RX”端（灰色光接头）为光接收端口。本机的“TX”端通过光纤与另一机的“RX” 相连，本机的“RX”端口通过光纤与另一机的“TX”相连。
3、 信号接口：
Model8002A采用DB25孔与异步数据接口相连，具体定义如下：
引脚
管脚
2
3
10
12
11
13
9
7
定义
RX
TX
TX+
RX+
TX-
RX-
+5V
GND
短接，A (收发器+)
短接，B(收发器-)
引脚说明
RS-232接口
二线RS-485接口
电源输入
地
Model8002A配有专门的接线端子，具体定义如下：
引脚
型号
5
6
4
2
3
1
7
8
定义
+5V
GND
TX+
RX+
TX-
RX-
TX
RX
短接，A (收发器+)
短接，B(收发器-)
引脚说明
电源输入
地
二线RS-485接口
RS-232接口
Model8002A的异步数据接口可选择两种接口方式，即RS-232或RS-485（二线），正常使用时，两者只能选其一。
异步数据通道选择为RS-232时，TX接对端RS-232口RX，RX接对端RS-232口TX。
当异步数据通道选择为RS-485时，通道CH1可与二线RS-485设备相连，参照上表，使用RS-485时，将本机A+端（收发器+）与其它RS-485接口的A+端相连，B-端（收发器-）与其它RS-485接口的B-端相连。
请注意：为了抑制回波，在RS-485总线首端和末端，最好各连接一只120欧姆波阻抗匹配电阻！
4、电源引入：
加电前请仔细确认连线是否正确，主要指异步数据通道一 RS-232/RS-485选择。Model8002A无电源开关，电源功耗小于2W， +5V直流电源通过插头引入，请一定注意电源极性。
本机配有电源适配器，采用AC220V 电源供电，输出功率为+5V/1A。

附录A：RS-232/RS-485/RS-422接口转换器系列产品简介
型 号
特 点
9001
RS232/RS485/RS422转换器，A型半双工, B型全双工，C型全双工半双工通用；国内最新串口窃电技术，无需外供电源，抗雷电；支持远程通讯、多机通讯，速率可达115.2Kbps；
9002
光电隔离型RS232/RS485/RS422转换器，A型半双工, B型全双工，C型全双工半双工通用；抗雷电，速率0~19.2Kbps自适应；需外接5V电源，支持远程通讯、多机通讯；
9003
光电隔离型RS232/RS232远程收发器，抗雷电；无需外供电源，传输距离可达1Km/9600bps，成对使用；
9005
RS232/RS232串口光电隔离保护器，隔离TX、RX和GND，抗雷电；无需外供电源，速率0~19.2K bps自适应；DB9孔/DB9针;
9006
RS232/RS232全信号（TX、RX、DTR、DSR、RTS、CTS和DCD）光电隔离保护器；无需外供电源，速率0~19.2K bps自适应；DB25孔/DB25针；
9008
RS485中继器，通讯速率可达300Kbps，抗雷电；光电隔离(2500V隔离电压)，AC220V供电，通讯距离达2Km；
9009
RS232/RS485/RS422无源隔离转换器，抗雷电；无需外供电源，速率0~9.6Kbps自适应,传输距离可达1Km/9600bps
9013
RS-232转换为G.703 64Kb/s同向接口数据，将RS-232信号接入PCM设备，通过微波、光纤等公共传输设备传输.
附录B：光纤传输设备系列产品简介
型 号
特 点
8001
异步RS232接口，零MODEM方式，点对点通讯； 850nm多模光源，ST光接头，DB25孔电接口；支持DC至115.2Kbps,传输距离不大于2公里；
8002
单通道异步RS232 ,RS485,RS422接口，点对点通讯； 850nm、1310nm波长，多模、单模可选，ST,FC,SC光接头；支持DC至 115.2Kbps, 多模传输距离达2公里，单模传输距离可达30公里；
8003
G.703 64Kb/s同向接口数据光端机，完成64Kb/s同向接口数据编码(G.703)1-5步,配合PCM设备，接入微波、光纤等设备;
8005
双环自愈型多通道光端机，RS232/RS485/422接口可选，带公务电话,可构造环形、星形、链形等拓扑结构，无回波效应； 850nm、1310nm波长，多模、单模可选, ST,FC,SC光接头，DB25孔电接口或接线端子；支持DC至 115.2Kbps,传输距离可达50公里；
8006
多通道RS232/RS485/422接口可选，带公务电话, 点对点通讯；850nm、1310nm波长，多模、单模可选, ST,FC,SC光接头，DB25孔电接口或接线端子；支持DC至 115.2Kbps,传输距离可达50公里；

附录C：Three dimensional view, optical power in multi-mode and single-mode fibers
Mode
Material
Index of Refraction Profile
l microns
Size (microns)
Atten. dBm/km
Bandwidth MHz/km
Multi-mode
Glass
Step
800
62.5/125
5.0
6
Multi-mode
Glass
Step
850
62.5/125
4.0
6
Multi-mode
Glass
Graded
850
62.5/125
3.3
200
Multi-mode
Glass
Graded
850
50/125
2.7
600
Multi-mode
Glass
Graded
1300
62.5/125
0.9
800
Multi-mode
Glass
Graded
1300
50/125
0.7
1500
Multi-mode
Glass
Graded
850
85/125
2.8
200
Multi-mode
Glass
Graded
1300
85/125
0.7
400
Multi-mode
Glass
Graded
1550
85/125
0.4
500
Multi-mode
Glass
Graded
850
100/140
3.5
300
Multi-mode
Glass
Graded
1300
100/140
1.5
500
Multi-mode
Glass
Graded
1550
100/140
0.9
500
Multi-mode
Plastic
Step
650
485/500
240
5 @ 680
Multi-mode
Plastic
Step
650
735/750
230
5 @ 680
Multi-mode
Plastic
Step
650
980/1000
220
5 @ 680
Multi-mode
PCS
Step
790
200/350
10
20
Single-mode
Glass
Step
650
3.7/80 or 125
10
600
Single-mode
Glass
Step
850
5/80 or 125
2.3
1000
Single-mode
Glass
Step
1300
9.3/125
0.5
*
Single-mode
Glass
Step
1550
8.1/125
0.2
*
附录D：光功率的计量转换转换表
转换公式：d Bm=10LogW/1mW
uW---- dBm
uW
dBm
uW
dBm
uW
dBm
uW
dBm
uW
dBm
1000
0
100
-10.0
10
-20.0
1
-30.0
0.1
-40.0
900
-0.5
90
-10.5
9
-20.5
0.9
-30.5
0.09
-40.5
800
-1.0
80
-11.0
8
-21.0
0.8
-31.0
0.08
-41.0
700
-1.5
70
-11.5
7
-21.5
0.7
-31.5
0.07
-41.5
600
-2.2
60
-12.2
6
-22.2
0.6
-32.2
0.06
-42.2
500
-3.0
50
-13.0
5
-23.0
0.5
-33.0
0.05
-43.0
400
-4.0
40
-14.0
4
-24.0
0.4
-34.0
0.04
-44.0
300
-5.2
30
-15.2
3
-25.2
0.3
-35.2
0.03
-45.2
200
-7.0
20
-17.0
2
-27.0
0.2
-37
0.02
-47
