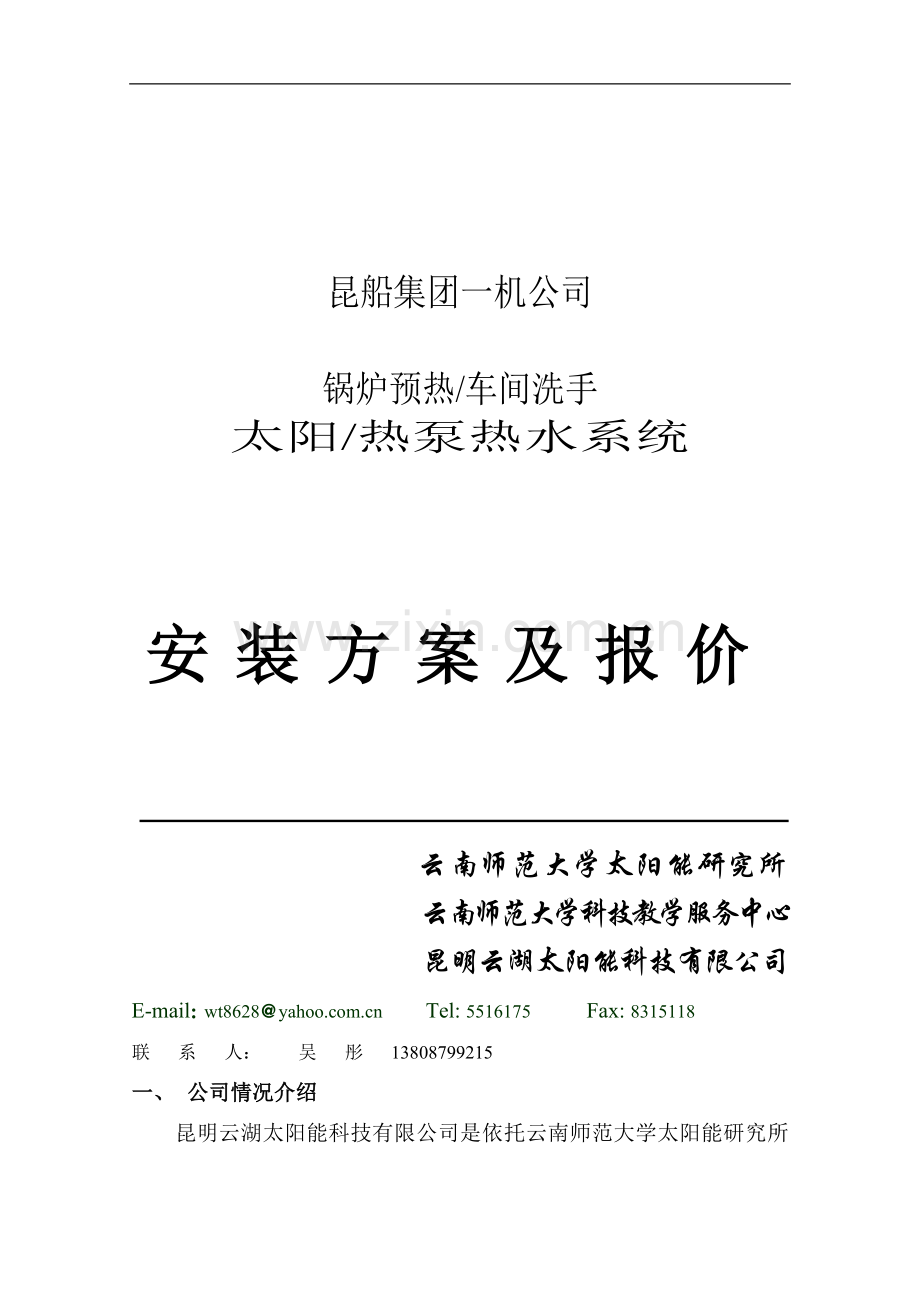

昆船集团一机公司

锅炉预热/车间洗手
太阳/热泵热水系统

安装方案及报价

云南师范大学太阳能研究所
云南师范大学科技教学服务中心
昆明云湖太阳能科技有限公司
E-mail：wt8628＠ Tel: [phone] Fax: [phone]
联 系 人： 吴 彤 13808799215
一、 公司情况介绍
昆明云湖太阳能科技有限公司是依托云南师范大学太阳能研究所由安徽丽光科技股份有限公司（全国真空管太阳热水器产品质量免检公司、中国太阳能协会副理事长公司、有着十多年研发、生产真空管热水器的经验）与云南师大太阳能研究所联合组建的股份制公司，于2003年12月公司注册成立，产品注册商标为“帝光”牌。
公司成立以来承接了省内许多工程，以优质的产品、良好的售后服务赢得了良好的声誉，建有完整的售后服务体制。
公司在大面积集中供热系统工程上拥有独特的技术优势，系统设计科学合理，热效率高，热损小，回修率极低，可根据客户实际情况设计制造安装平板、Φ47、Φ58、Φ70管径的多种大面积集中供热系统。并利用自身优势积极开展对太阳能集中供热系统效能不高用户的诊断、改造。
根据我公司的条件实力，我们有信心和能力按质按量完成云南省设计院东陆桥高层住宅太阳热水系统工程改造，同时保证最优惠的价格及完善的售后服务。
二、 业主要求概述
（一） 业主要求
1、现有2吨燃油蒸汽锅炉（型号：WNS2-1.25-Y（Q），额定蒸发量：2t/h，额定蒸汽压力：1.25MPa，额定蒸汽温度：194℃），每班油耗 L。为降低燃油消耗，要求设计安装太阳能锅炉预热系统。
2、在101、103、106、201、202、204工房（车间）设计安装热水洗手装置。
（二） 原可利用条件
工程项目位于昆明市东郊经济技术开发区昆船工业园内。
1、锅炉房为石棉瓦顶，建议业主改造为镀锌金属瓦屋面，以便在屋面布置太阳集热单元。室内现有1600×1600×2200软水箱一只，需拆除。
2、车间洗手系统：106工房现有集中供热太阳-电二元热水系统可以利用，不必另建热水装置，只需布置洗手间管道即可；另外5个工房需设计安装热水装置，并布置洗手间管道。
（三） 设计依据
根据业主要求及有关现行国家标准、规范和规程。
GB/T19141-2003 《太阳能热水系统技术条件》
GB/T18713-2002 《太阳热水系统设计、安装及工程验收技术规范》
GB50015-2003 《建筑给水排水设计规范》
DB53/T104-2003 《太阳热水器（系统）》
三、系统初步设计方案
根据业主要求，经过现场踏勘，昆明云湖太阳能科技有限公司提出以下初步设计方案供参考。
1、锅炉预热系统：设计安装2000支Ф58×1800真空管太阳集热管，新配置Ф2000×2500保温热水箱二只组成循环储水系统（兼软水箱）。应用专利技术“一种分水室循环贮热水箱”专利号ZL952094827将系统的二个水箱分为高温水室和低温水室使用。在太阳辐射较低时，只加热高温水箱的热水，保证系统提供的热水温度能满足要求；当太阳辐射较高时，系统自动分别将两只水箱的水加热，保证系统提供的水温和水量满足使用要求。
系统采用温差控制强制循环方式。当集热器内的水温高于箱内的水温，其温差达到设定值时，循环水泵启动，将集热器内的热水泵到热水箱中。随着循环的进行，集热器内水温逐渐下降，当集热器与热水箱之间的温差降到设定值时，循环水泵停止运行，等待下一个循环周期。循环温差上、下限可人为自行设定。
系统性能指标：
系统热效率：≥50% （国标≥45%）
平均热损系数：≤3W/m2·℃ （国标≤5W/m2·℃）
保温性能：在不用水的情况下，昼夜温差≤8℃
全日照情况下，每天产≥60℃热水15M3。
2、车间洗手热水系统：国标《建筑给水排水设计规范》GB50015没有对车间洗手的热水定额，现参照办公楼每人每班5-10L的定额按高限选取。提供热泵和太阳能两个方案 ：
方案1：每个系统加热单元选用额定功率3KW，制热量11.5KW的空气源热泵热水机组，配置1M3保温热水箱一只。热水箱位置尽量靠近用水点，以减少管道积水的浪费。该系统制热水量200L/h，1M3热水5小时，耗电15度。
热泵热水机组是一种先进高效无污染的节能型热水装置。热泵技术基于逆卡诺循环原理，采用电能驱动压缩机进行热交换，将低温热源的能量吸取并传输给高温热源，从而提高了热能的品位便于利用。在标准工况下，该系统消耗一个单位的能量，则可从低温热源吸取3个单位的热量供高温热源使用。即消耗一个单位的能量，可以得到3个单位的能量输出，其能耗比高达3倍以上。因而节能效果非常显著。
方案2：每个系统加热单元选用20M2平板型太阳集热器或100支Ф58×1800真空管太阳集热管，配置1M3保温热水箱一只。应用分体式太阳能技术将热水箱位置尽量靠近用水点，以减少管道积水的浪费。
3、材料选用：
真空管集热器选用帝光牌Φ58×1800真空管太阳集热器。帝光牌真空管性能参数如下表：
指 标 内 容
国家标准
本项目产品
备注
真空管太阳吸收比
≥0.86
0.95

真空管半球发射比
≤0.09
0.05

真空管空晒性能参数
≥175m2℃/kW
24.41m2℃/kW

真空管闷晒太阳曝辐量
≤3.8MJ/ m2
2.83MJ/ m2

真空管热损系数
≤0.9 W/m2℃
0.81 W/m2℃

真空管联集器内胆采用0.4mm厚食品级304-2B不锈钢板。保温层选用40mm聚氨酯发泡保温,外层采用彩色钢板或铝板作装饰保护层。联集器间采用活接连接。
集热器（联集器）支架选用4#/3#角钢制作。
太阳能热水系统热水箱内胆采用1.2mm厚食品级304-2B不锈钢板。保温层选用50mm聚氨酯发泡保温,外层采用彩色钢板或铝板作装饰保护层。热水箱支架选用8＃槽钢制作。
微电脑温差控制系统采用我们自主开发的A-300II型太阳能系统控制仪，漏电保护、空气开关、交流接触器等电气设备选用正泰或德力西品牌产品。循环水泵选用德国威乐热水泵。
所有水管选用山东潍坊国优免检的德派牌PP-R管及管件。
空气源热泵机组选用光腾GT-SKR030机组。
各道工序做到标准化、规范化，管道排列合理有序
四、报价表
1、锅炉预热系统
序
名称
规格
单位
数量
单价
金额
备注
1
真空管
Ф58×1800
支
2000
30.00
60000.00

2
联集器

孔
2000
35.00
70000.00
304不锈钢
3
热水箱
Ф2000×2500
M3
15
2200.00
33000.00
304不锈钢
4
集热器支架
4#角钢
M
400
15.00
5500.00

5
PP-R管
Ф40
M
50
80.00
4000.00
含管件、保温
6
循环自动控制系统
A300II
套
2
2480.00
4960.00

7
循环水泵
PH-401E
台
2
2580.00
5160.00

8
工时费

管
2000
10.00
20000.00

9
直接费用小计

202620.00
202620
10
管理费（5%）

10131.00

11
税收（7％）

14184.10

12
利润（5%）

10131.00

13
合计

237066.10
232408.8

2、车间洗手系统
车间洗手系统按热泵系统、平板型太阳能系统、真空管太阳能系统分别报价。报价包含6个车间洗手系统的所有管道设计和安装。
热泵系统
序
名称
规格
单位
数量
单价
金额
备注
1
热泵热水机组
GT-SKR030
套
1
8900.00
8900.00

2
热水箱

M3
1
2500.00
2500.00
304不锈钢
3
循环水泵
PH-045E
台
1
780.00
780.00

4
PP-R管
Ф32
M
30
58.00
1740.00
含管件、保温
5
工时费

套
1
250.00
250.00

6
直接费用小计

14170.00

7
管理费（5%）

708.50

8
税收（7％）

991.90

9
利润（5%）

708.50

10
合计

16578.90

11
5个系统共计

82894.50

12

平板型太阳能系统
序
名称
规格
单位
数量
单价
金额
备注
1
集热器
1000×2000
M2
20
250.00
5000.00

2
集热器支架
3#角钢
M2
20
40.00
800.00

3
热水箱

M3
1
2500.00
2500.00
304不锈钢
4
循环自动控制系统
A300II
套
1
2480.00
2480.00

5
循环水泵
PH-045E
台
1
780.00
780.00

6
PP-R管
Ф32
M
30
58.00
1740.00
含管件、保温
7
工时费

M2
20
50.00
1000.00

8
直接费用小计

14300.00

9
管理费（5%）

715.00

10
税收（7％）

1001.00

11
利润（5%）

715.00

12
合计

16731.00

13
5个系统共计

83655.00

真空管太阳能系统
序
名称
规格
单位
数量
单价
金额
备注
1
真空管
Ф58×1800
支
100
30.00
3000.00

2
联集器

孔
100
35.00
3500.00
304不锈钢
3
热水箱

M3
1
2500.00
2500.00
304不锈钢
4
集热器支架
3#角钢
孔
100
10.00
1000.00

5
PP-R管
Ф32
M
30
58.00
1740.00
含管件、保温
6
循环自动控制系统
A300II
套
1
2480.00
2480.00

7
循环水泵
PH-045E
台

780.00
780.00

8
工时费

管
100
10.00
1000.00

9
直接费用小计

16000.00

10
管理费（5%）

800.00

11
税收（7％）

1120.00

12
利润（5%）

800.00

13
合计

18720.00

14
5个系统共计

93600.00

五、付款方式
合同签订，预付工程总合计款的50%材料款，材料进场后支付30%的进度款，余款待工程安装验收合格后付，留总款3%作为质量保证金，一年质保期满后付清。
六、施工进度及验收
自进入工地之日起，保证在规定的时间内完成维修改造工程交付使用。为保证该工程的质量和施工进度，由我公司派工程技术人员到现场组织施工及检查监督，做到出现问题及时解决。工程完工后，由甲、乙双方组织有关人员进行验收，如不合格，甲方可拒绝验收。
七、保修期限及售后服务
工程保修期为壹年。主要部件集热器、热水箱保用3 年。保修期满后，负责终身维修。
在接到用户故障通知8小时内响应，24小时内服务到位，一般故障24小时解决,重大故障72小时修复完毕。同时随时提供技术人员负责用户设备维护及故障分析工作。
八、承接本工程优势
我公司技术力量雄厚，在高端太阳能市场和集中供热热水系统工程设计安装中独树一帜，具备了承建该工程的强有力的条件，我们有决心、信心将该工程建成精品工程。
1、我公司隶属于云南师范大学，有着良好的社会声誉，我们承诺严格按建设工程程序和要求办事。
2、我公司项目部拥有项目管理的成熟经验和专业施工队伍的优势。针对工程特点，本着因事设置、因职用人的原则建立工程设计、施工组织，选派善打硬仗的项目经理统一指挥、设计、施工
3、我公司承接过多项类似工程（新建或改造），都圆满完成，获得用户的肯定和好评。
